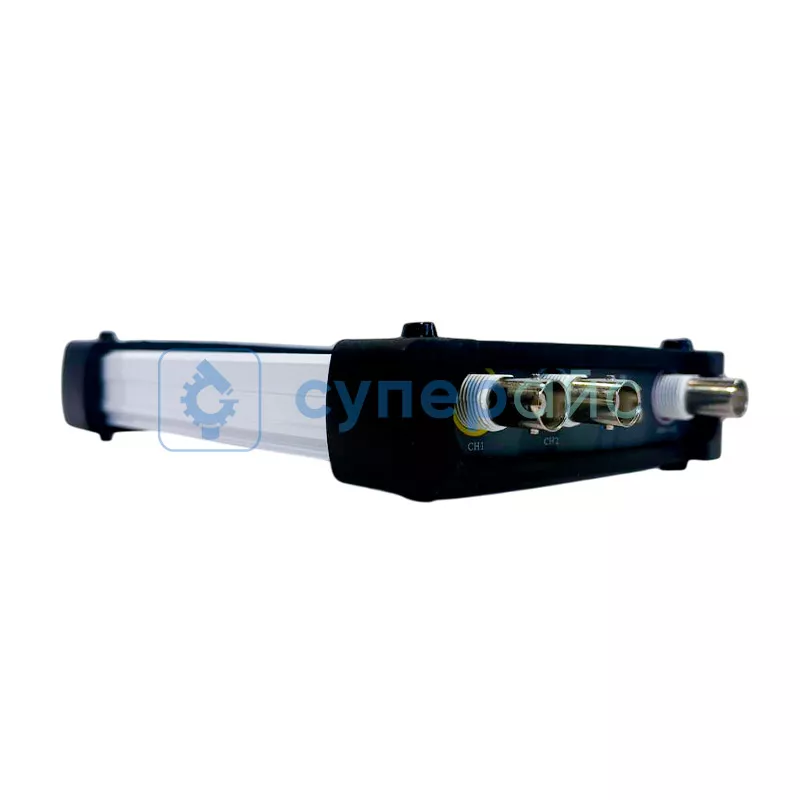

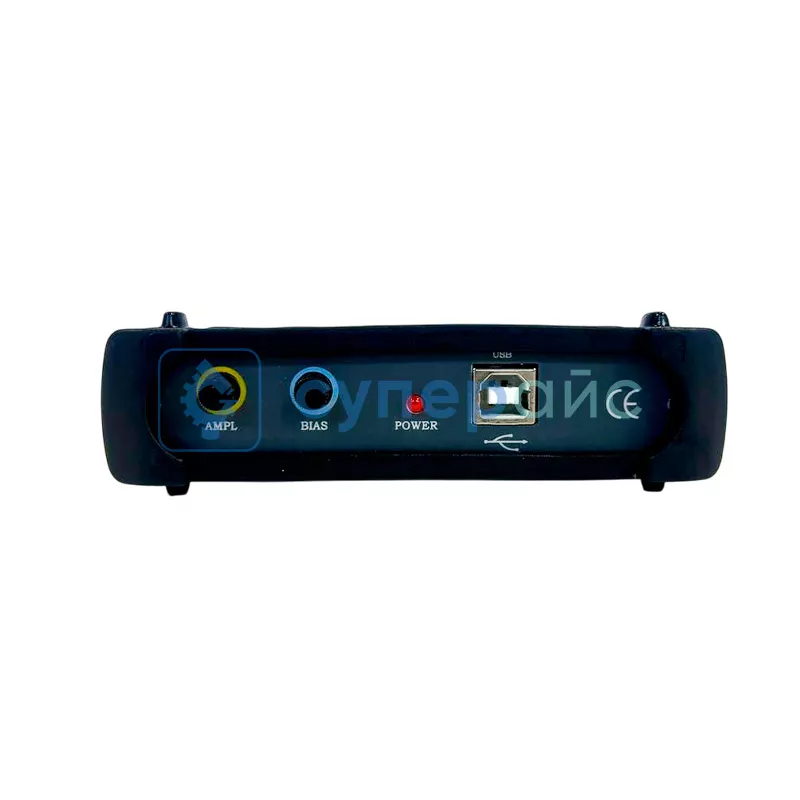

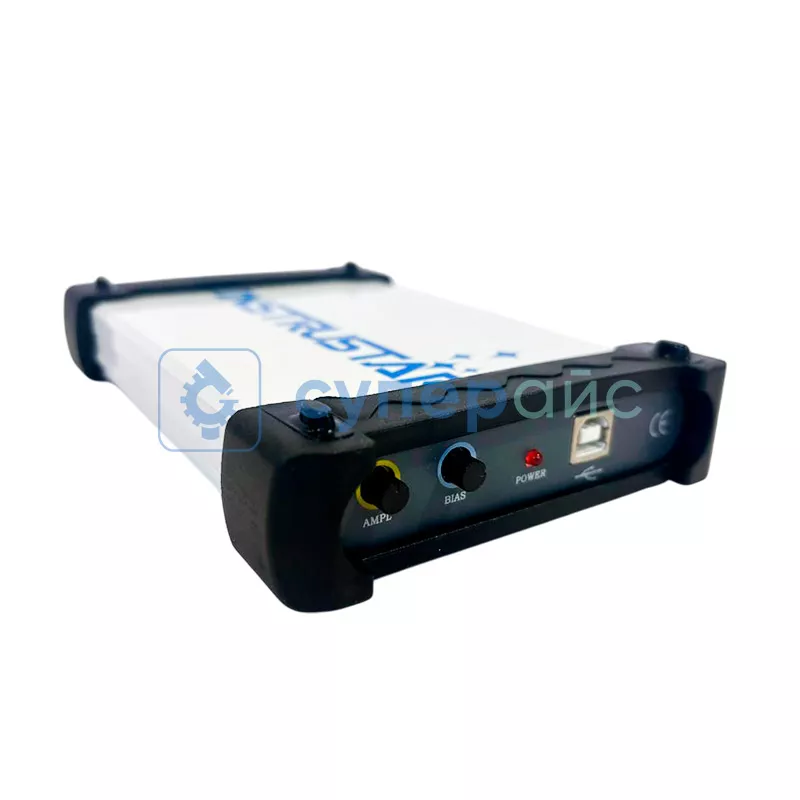

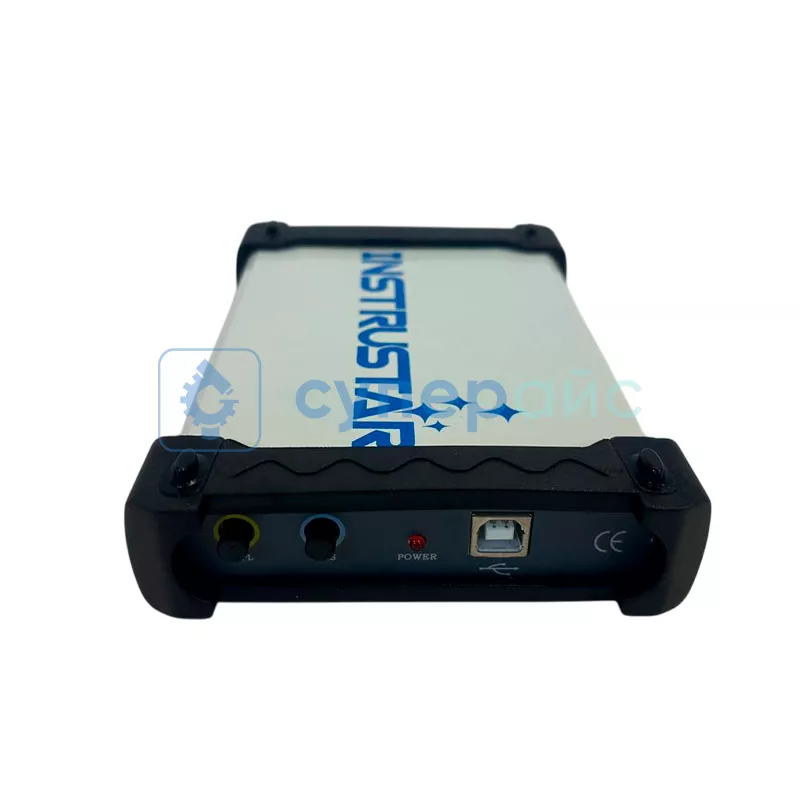

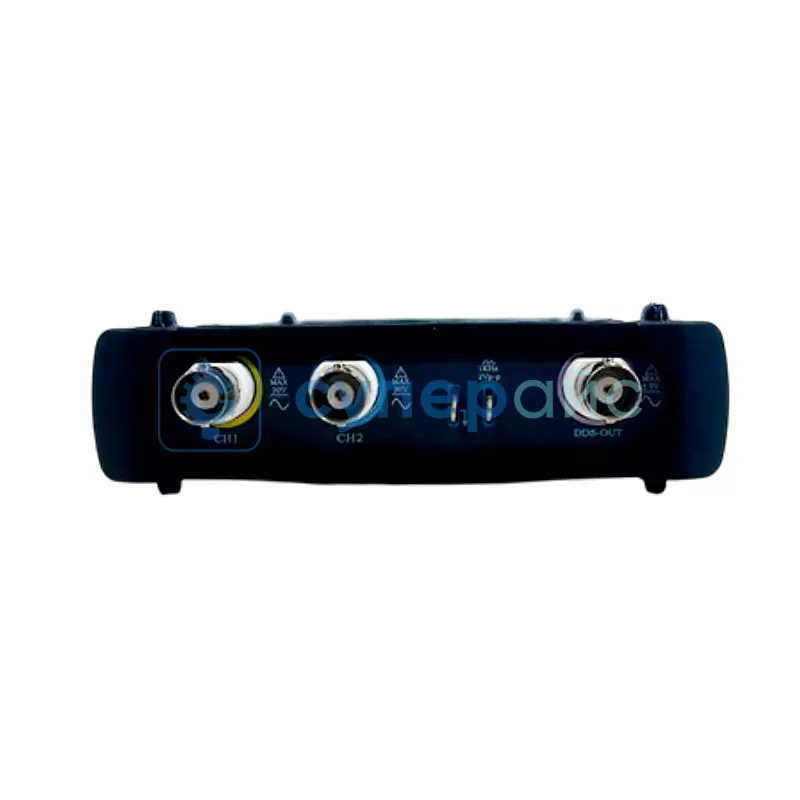

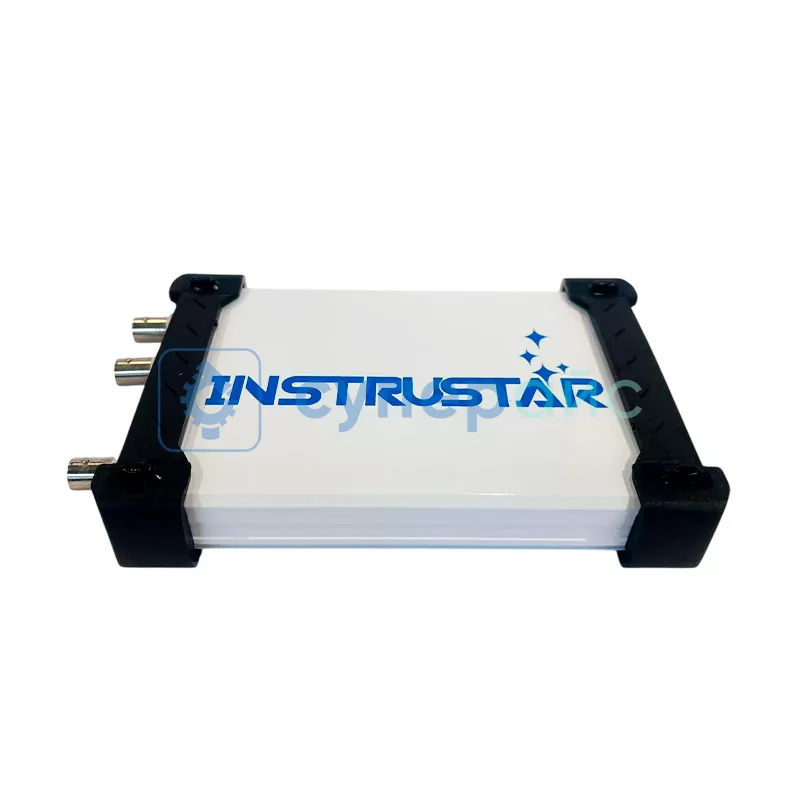

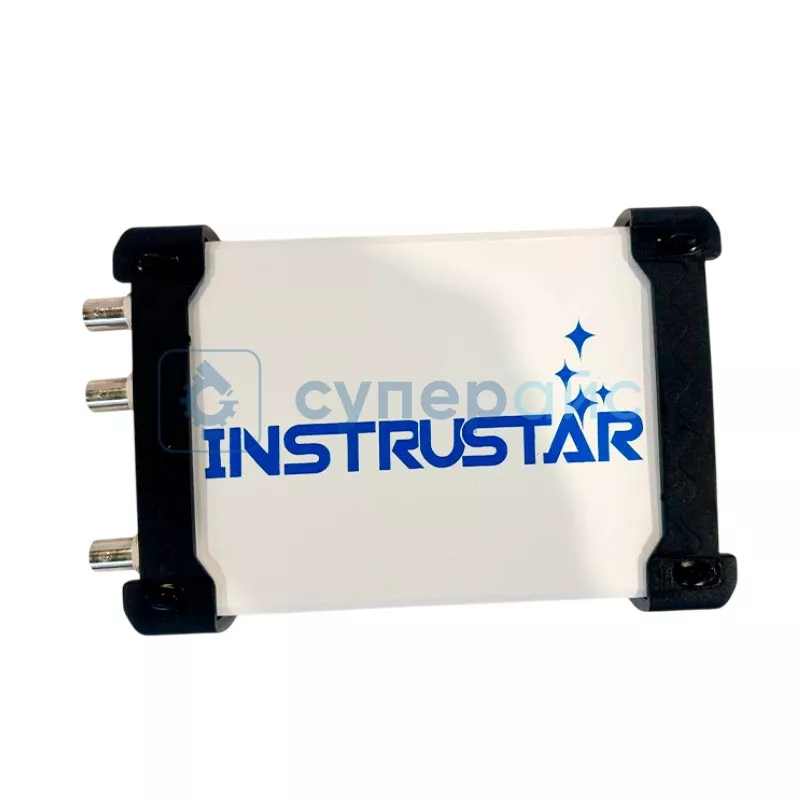

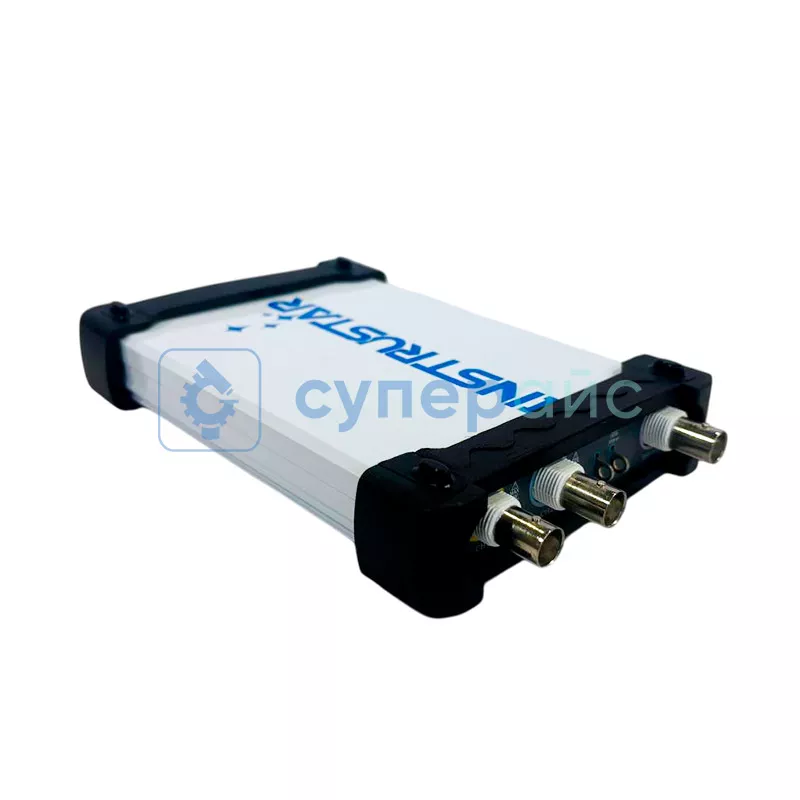

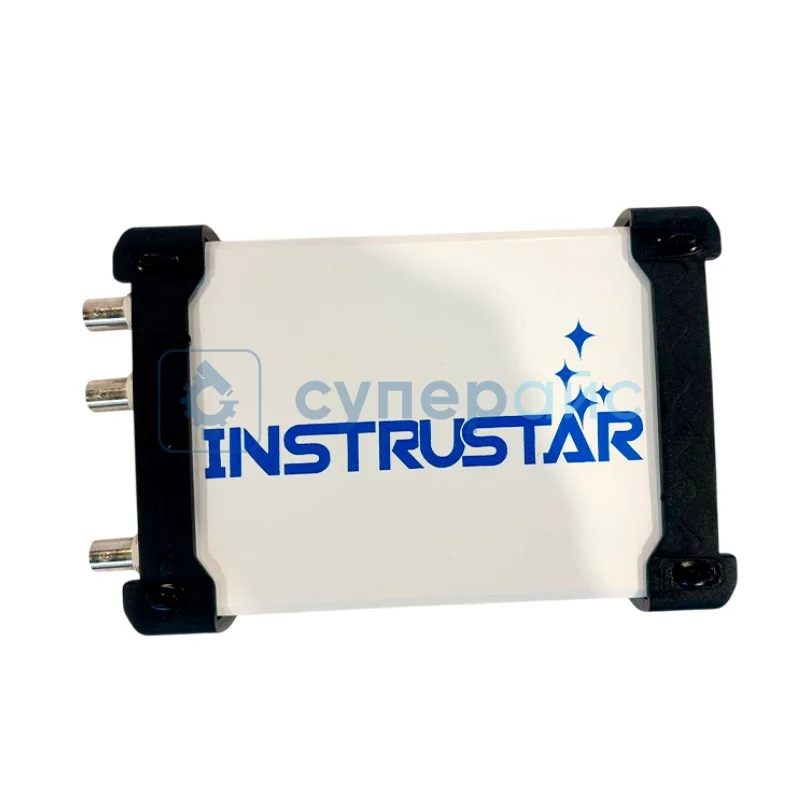

Цифровой USB осциллограф Instrustar ISDS2062B
Артикул (код товара): 5145
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
16 010 ₽
16 010 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 2 шт.
Склад в Гуанчжоу: 4 шт.
Артикул (код товара)
5145
Модель (серия)
ISDS2062B
Производитель (бренд)
Страна производства
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Instrustar ISDS2062B
Общие данные
Артикул (код товара)
5145
Производитель (бренд)
Модель (серия)
ISDS2062B
Гарантия, мес.
12
Основные характеристики
Глубина памяти на канал
Кол-во аналоговых каналов
Кол-во цифровых каналов
Полоса пропускания, МГц
Частота дискретизации на канал, МВыб/с
Встроенные функции и опции
Встроенные опции
Генератор сигналов
Анализатор спектра сигнала с помощью БПФ
Анализатор спектра сигнала с помощью БПФ
Декодирование сигналов шин
Нет
Вертикальная система
Разреш. по вертикали (разрядность АЦП)
Общие характеристики
ИПД (Interfaces / Inputs and Outputs)
USB
Применение
Проектирование, отладка и ремонт электронных устройств
Автомобильная диагностика
Телекоммуникации
Автомобильная диагностика
Телекоммуникации
Описание Instrustar ISDS2062B
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Instrustar ISDS2062B
| Характеристики USB осциллографа | ||||
|
Полоса пропускания |
20 МГц |
|||
|
Количество каналов |
2 | |||
|
Частота дискретизации |
60 МВыб/с |
|||
| Входные характеристики | ||||
|
Развязка входа |
DC, AC, GND |
|||
|
Входной импеданс |
1 МОм, 25 пФ |
|||
|
Установка коэффициента затухания датчика |
1 Х, 10 Х |
|||
| Горизонтальная система | ||||
|
Коэффициент развёртки |
10 нс / дел - 10 с / дел |
|||
|
Погрешность временной базы |
± 50 ppm |
|||
|
Глубина памяти |
256 К |
|||
| Вертикальная система | ||||
|
Вертикальное разрешение |
12 бит | |||
|
Диапазон вертикального смещения |
-32 В - 32 В (Х1) -320 В - 320 В (Х10) |
|||
|
Точность усиления постоянного тока |
± 3 % |
|||
|
Математические функции |
сложение, вычитание, умножение |
|||
| Система синхронизации | ||||
| Источник триггера |
CH1, CH2 |
|||
| Режим триггера |
автоматический, нормальный, ждущий |
|||
| Чувствительность триггера |
0,1 дел - 1 дел |
|||
| Режим отображения |
X-T, X-Y |
|||
| Система измерения | ||||
| Виды курсорных измерений | вертикальный, горизонтальный, автоматический | |||
| Автоматические измерения |
есть |
|||
| Форма сигнала | +, -, х | |||
| Анализатор спектра | ||||
| Количество каналов |
2 |
|||
| Полоса пропускания |
20 МГц |
|||
| Алгоритм преобразования | FFT (18 окон), корреляция | |||
| Размер окна преобразования | 8-1048576 на канал | |||
| Спектральные измерения | гармоники (1-7), SNR, SINAD, ENOB, THD, SFDR | |||
| Фильтрация сигнала | поддерживает произвольные размеры полосы пропускания, различные оконные функции (прямоугольная, Барлетта, треугольная, косинуса, Хэннинга, Барлетта-Хэннинга, Хемминга, Блэкмана, Блэкмана-Харриса, Тьюки, Наталла, окно с плоской вершиной, Бохмана, Парзена, Ланцоша, Кайзера, Гаусса, Дольфа-Чебышева), Баттерворт, Чебышев I, Чебышев II, Эллиптический | |||
| DDS генератор | ||||
| Форма сигналов |
синусоидальная, прямоугольная (с коррекцией скважности), треугольная, пилообразная (вверх, вниз) |
|||
| Амплитуда |
≥ 9 В (без нагрузки) |
|||
| Импеданс | 200 Ом ± 10% | |||
| Смещение | ± 2.5 В | |||
| Диапазон частот | 0,1 Гц - 20 МГц (синус), 0,1 Гц - 2 МГц (другие формы) | |||
| Разрешение по частоте | 0,1 Гц | |||
| Стабильность частоты | ± 1 х 10-3 | |||
| Точность частоты | ± 5 х 10-3 | |||
| Искажение (синус) | < 0.8% (1 кГц) | |||
| Скорость нарастания | < 100 нс | |||
| Развертка | ||||
| Диапазон временной развертки |
0,1 - 10 с |
|||
| Амплитуда | 0,5 В - 10 В | |||
| Общие характеристики | ||||
| Интерфейс передачи данных |
USB 2.0 |
|||
| Программные возможности |
Данные формы волны могут быть выведены в EXCEL, BMP, Osc |
|||
| Габариты | 180 мм х 140 мм х 30 мм | |||
| Габариты упаковки | 225 x 150 x 70 мм | |||
| Вес | 700 г | |||
| Вес брутто | 720 г | |||

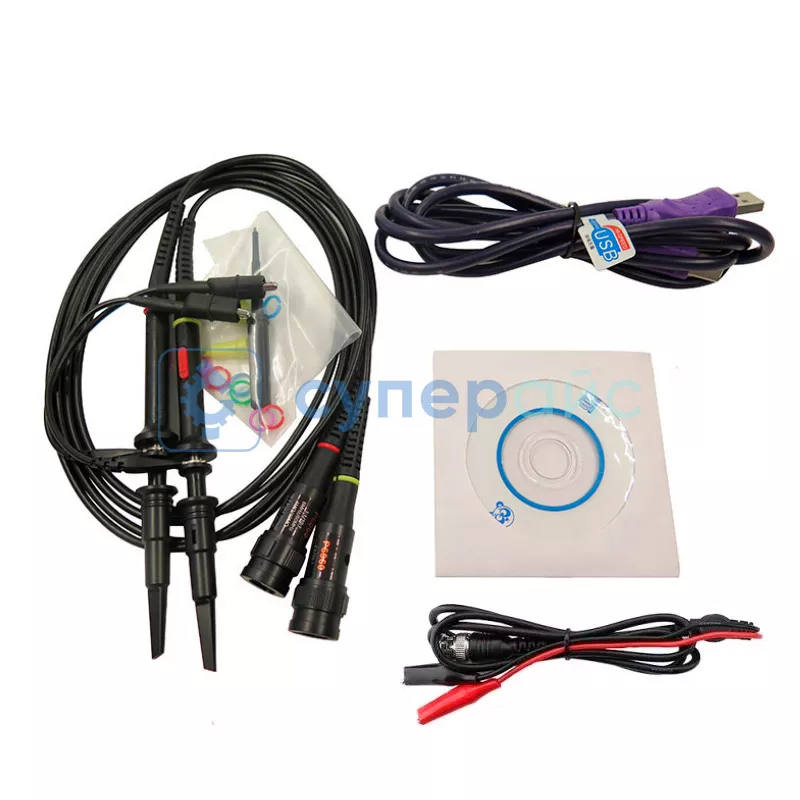

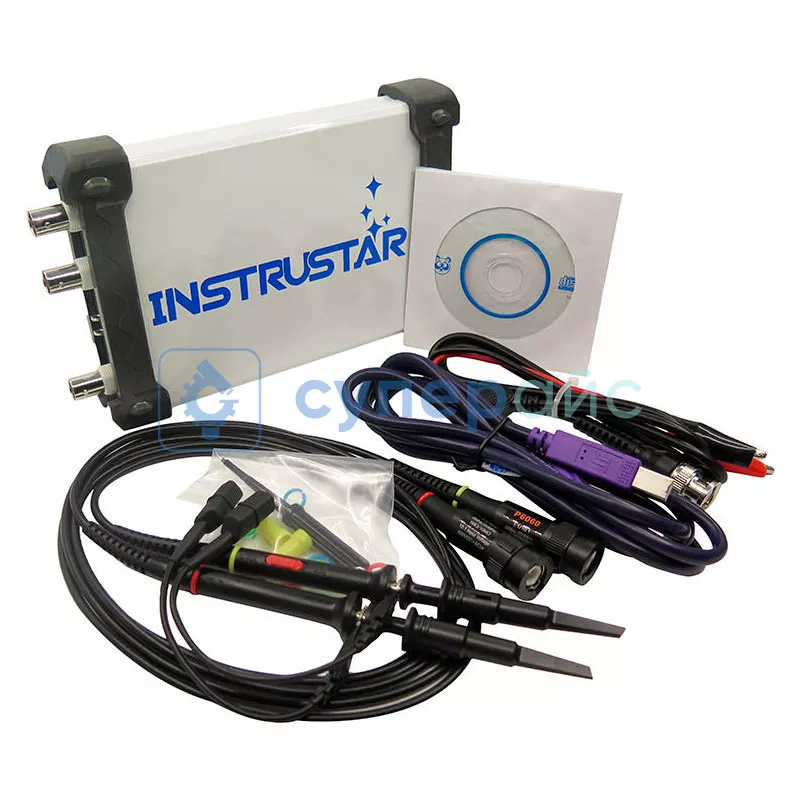

| Комплектация | USB осциллограф Instrustar ISDS2062B - 1 шт | |||
|
|
инструкция по эксплуатации - 1 шт диск с ПО - 1 шт USB кабель - 1 шт щупы для осциллографа - 2 шт измерительные зажимы-крокодилы - 1 комплект |
|||
Осциллограф ISDS2062B компании Instrustar
Instrustar ISDS2062B - это двухканальный осциллограф с высоким разрешением и частотой дискретизации, который поддерживает запись и воспроизведение сигналов.
Цифровой осциллограф Instrustar ISDS2062B обладает несколькими примечательными особенностями, в том числе:
Высокая пропускная способность: при полосе пропускания 20 МГц ISDS2062B может точно отображать сигналы с высокочастотными компонентами, что делает его пригодным для широкого спектра применений.
Высокая частота дискретизации: при максимальной частоте дискретизации 60 МВыб/с ISDS2062B может предоставлять данные о форме сигнала с высоким разрешением, что позволяет проводить детальный анализ сигналов.
Глубина памяти в 256 Кб обеспечивает достаточно места для хранения данных о форме сигнала, что позволяет записывать длинные записи сигналов для автономного анализа.
Осциллограф работает в нескольких системах – вертикальной, горизонтальной, системе измерения и синхронизации.
Данный измерительный прибор оснащен функциями анализатора спектра и DDS генератора, что делает Instructor ISDS2062B универсальным и практичным прибором как для начинающих, так и для профессиональных пользователей.
