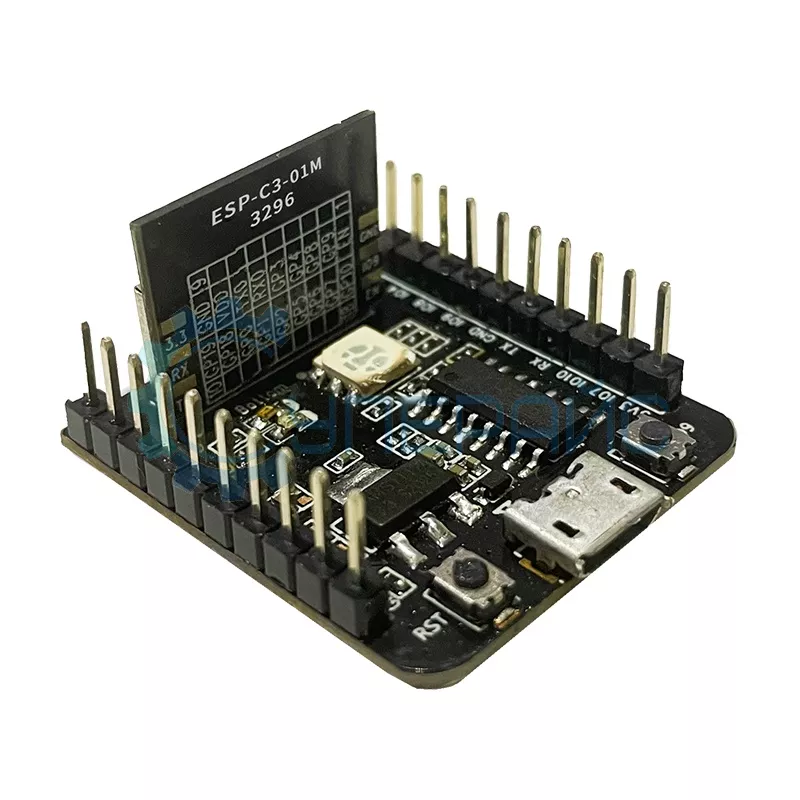

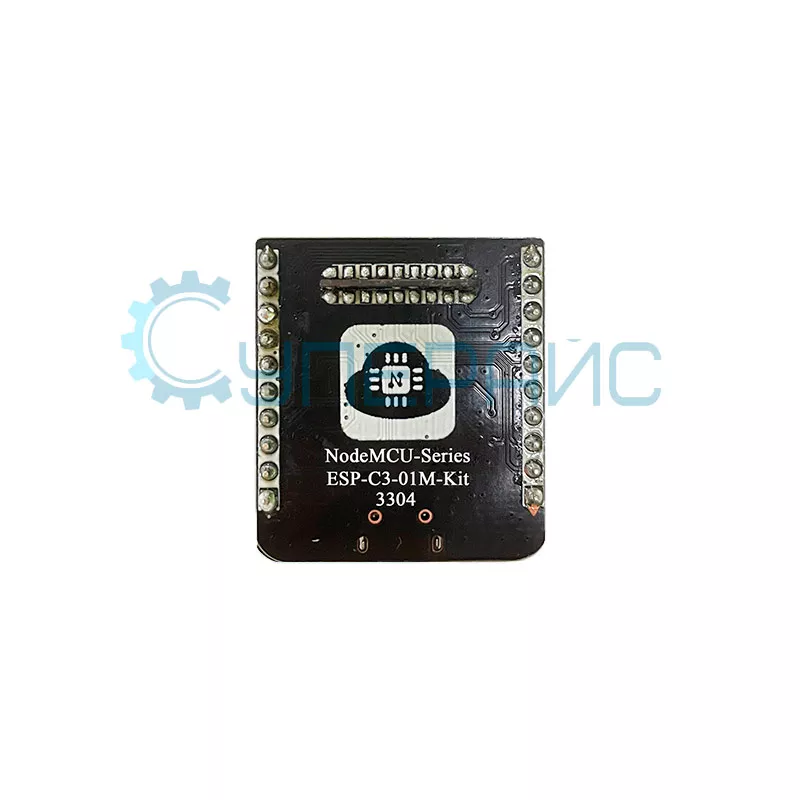

Плата Ai-Thinker NodeMCU ESP-C3-01M-Kit

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Ai-Thinker NodeMCU ESP-C3-01M-Kit

Плата Ai-Thinker NodeMCU ESP-C3-01M-Kit

ESP-C3-01M-Kit - это компактное исполнение стандартной платы NodeMCU(18,0 × 18,0 мм) за счёт увеличенной высоты. В плате установлен процессор ESP32-C3 это упрощенная версия ESP32 и ESP32-S. Однако по своим характеристикам и возможностям превосходит ESP8266. Основные различия ESP32-C3 и ESP32 - это то, что используется одноядерный тридцати двух битный процессор, спроектированный на архитектуре RISC-V с тактовой частотой 160 МГц, также изменили беспроводной интерфейс, а именно Bluetooth BLE перешёл на 5 версию, на прошлой модели осталась версия 4.2. Wi-Fi остался без изменений.

Способы применения

Устройство платы

В платформу встроен модуль Ai-Thinker ESP-C3-01M с шагом контактов 2,54 мм. На плате собран USB-TTL конвертер для подключения внешних устройств на базе микроконтроллера к персональному компьютеру. Установлен стабилизатор на 3,3 В и RGB светодиод. На плате установлено 4 Мб флеш-памяти, 400 Кб оперативной памяти, количество линий ввода-вывода уменьшено до 20 (недоступен один из интерфейсов SPI). Также на плате установлены:

• Интерфейсы – ШИМ, UART
• Выходы – ADC, I2C, SPI, I2S
• Температурный датчик

Обратите внимание, плата имеет встроенную PCB-антенну, поэтому разъём для подключения внешней антенны не предусмотрен.
