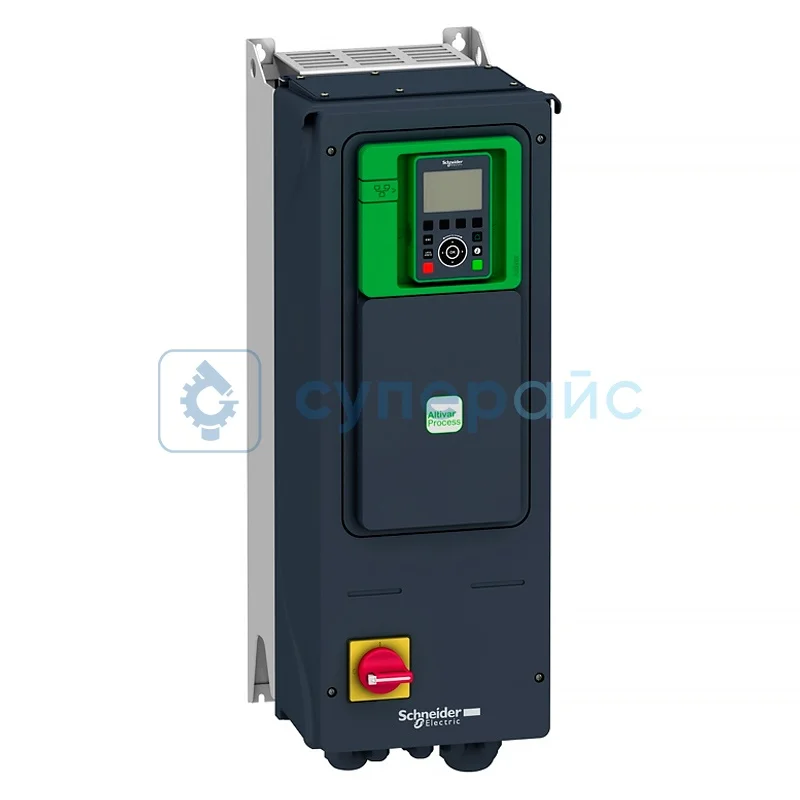

Преобразователь частотный Schneider Electric ATV950D18N4E
Артикул (код товара): 30842
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
150 039 ₽
150 039 ₽
включая НДС: 7%
НДС 22%:
по запросу
Продавец:
НЕ ПРОИЗВОДИТСЯ
Артикул (код товара)
30842
Модель (серия)
ATV950D18N4E
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Schneider Electric ATV950D18N4E
Артикул (код товара)
30842
Модель (серия)
ATV950D18N4E
Страна производства
Китай
Гарантия, мес.
12
Вес (кг)
29,8
Сложность
2
Описание Schneider Electric ATV950D18N4E
ВНИМАНИЕ! Производство частотного преобразователя Schneider Electric ATV950D18N4E ПРЕКРАЩЕНО. Рекомендуем обратить внимание на альтернативную модель: Частотный преобразователь Schneider Electric ATV610D18N4
Технические характеристики Schneider Electric ATV950D18N4E
| Серия | ATV950 |
| Тип | преобразователь частоты |
| Исполнение | с тормозным прерывателем, с выключателем нагрузки |
| Назначение |
асинхронные электродвигатели; синхронные двигатели |
| Протокол порта связи |
Modbus TCP; Ethernet IP; Modbus serial |
| Мощность двигателя |
18,5 кВт нормальная нагрузка; 15 кВт для тяжелых условий |
| Непрерывный выходной ток |
39,2 А в 4 кГц для нормальной нагрузки; 31,7 А в 4 кГц для тяжелых условий |
| Количество предустановленных скоростей | 16 предустановленных скоростей |
| Профиль управления асинхронным электродвигателем |
постоянный стандартный момент; переменный стандартный момент; режим оптимизированного момента |
| Профиль управления синхронным двигателем |
электродвигатель с постоянными магнитами; синхронно-реактивный двигатель |
| Максимальная выходная частота | 599 |
| Частота коммутации |
2 - 16 кГц регулируемая; 4 - 16 кГц с понижающим коэффициентом |
| Номинальная частота коммутации | 4 кГц |
| Линейный ток |
33,4 A в 380 В (нормальная нагрузка); 27,7 A в 380 В (тяжелых условий); 28,9 A в 480 В (нормальная нагрузка); 24,4 А в 480 В (тяжелых условий) |
| Полная мощность |
24 кВт в 480 В (нормальная нагрузка); 20,3 кВт в 480 В (для тяжелых условий) |
| Макс. переходной ток |
47 A в течение 60 с (нормальная нагрузка); 47,6 A в течение 60 с (для тяжелых условий) |
| Предполагаемый линейный Isc | 50 кА |
| Максимальный коммутируемый ток |
релейный выход R1 в резистивные загрузка, cos phi = 1: 3 A в 250 В пер. ток; релейный выход R1 в резистивные загрузка, cos phi = 1: 3 A в 30 В пост. ток; релейный выход R1 в индуктивн. загрузка, cos phi = 0,4 и L/R = 7 мс: 2 A в 250 В пер. ток; релейный выход R1 в индуктивн. загрузка, cos phi = 0,4 и L/R = 7 мс: 2 A в 30 В пост. ток; релейный выход R2, R3 в резистивные загрузка, cos phi = 1: 5 A в 250 В пер. ток; релейный выход R2, R3 в резистивные загрузка, cos phi = 1: 5 A в 30 В пост. ток; релейный выход R2, R3 в индуктивн. загрузка, cos phi = 0,4 и L/R = 7 мс: 2 A в 250 В пер. ток; релейный выход R2, R3 в индуктивн. загрузка, cos phi = 0,4 и L/R = 7 мс: 2 A в 30 В пост. ток |
| Минимальный коммутируемый ток | релейный выход R1, R2, R3: 5 мА в 24 В постоянного тока |
| Количество дискретных входов | 10 |
| Тип дискретного входа |
DI1 - DI8 программируемый, 24 В пост. тока (<= 30 В), полное сопротивление: 3,5 кОм; DI7, DI8 программируемый в качестве импульсного входа: 0 - 30 км², 24 В пост. тока (<= 30 В); STOA, STOB безопасное выключение крутящего момента, 24 В пост. тока (<= 30 В), полное сопротивление: > 2,2 кОм |
| Количество дискретных выходов | 2 |
| Тип дискретного выхода |
логический выход DQ+ 0 - 1 км² <= 30 В пост. ток 100 мА; программируется как импульсный выход DQ+ 0 - 30 км² <= 30 V пост. ток 20 мА; логический выход DQ- 0 - 1 км² <= 30 В пост. ток 100 мА |
| Количество аналоговых входов | 3 |
| Тип аналогового входа |
AI1, AI2, AI3 напряжение, задаваемое программным способом: 0 - 10 В постоянный ток, полное сопротивление: 30 кОм, разрешение 12 бит; AI1, AI2, AI3 ток, задаваемый программным способом: 0 - 20 мA / 4 - 20 мA, полное сопротивление: 250 Ом, разрешение 12 бит |
| Количество аналоговых выходов | 2 |
| Тип аналогового выхода |
напряжение, задаваемое программным способом AQ1, AQ2: 0 - 10 В пост. ток полное сопротивление 470 Ом, разрешение 10 бит; ток, задаваемый программным способом AQ1, AQ2: 0 - 20 мА полное сопротивление 500 Ом, разрешение 10 бит |
| Количество релейных выходов | 3 |
| Тип релейного выхода |
задаваем. релейная логика R1: реле аварии Н.О./Н.З. электрическая износостойкость 100000 циклы; задаваем. релейная логика R2: реле последовательности действий нет электрическая износостойкость 1000000 циклы; задаваем. релейная логика R3: реле последовательности действий нет электрическая износостойкость 1000000 циклы |
| Длительность выборки |
2 мс ± 0,5 мс (DI1 - DI8) - дискретный вход; 5 мс ± 1 мс (DI7, DI8) - импульсный вход; 5 мс ± 1 мс (AQ1, AQ2) - аналоговый вход; 1 мс ± 1 мс (AI1, AI2, AI3) - аналоговый выход |
| Точность |
± 0,6 % AI1, AI2, AI3 для изменения температуры 60 °C аналоговый вход; ± 1 % AQ1, AQ2 для изменения температуры 60 °C аналоговый выход |
| Ошибка линеаризации |
AI1, AI2, AI3: ± 0,15 % макс. значения для аналоговых входов; AO1, AO2: ± 0,2 % для аналоговых выходов |
| Время обновления | релейный выход (R1, R2, R3): 5 мс (+/- 0,5 мс) |
| Защита |
тепловая защита двигателя; защитное отключение двигателя при превышение оборотов двигателя; исчезновение фазы двигателя; тепловая защита привода; защитное отключение двигателя при превышение оборотов привода; превышение температуры привода; сверхток между выходной фазой и землей привода; перегрузка по выходному напряжению привода; защита от короткого замыкания привода; исчезновение фазы двигателя привода; перенапряжение на шине пост. тока привода; повышенное напряжение линии питания привода; повышенное напряжение питания привода; значительное уменьшение напряжения линии питания привода; превышение скорости привода; откл. в цепи управления привода |
| Скорость передачи |
10, 100 Мбит; 4800, 9600, 19200 бит / с |
| Уровень шума | 53,7 дБ |
| Количество адресов | 1 - 247 для Modbus serial |
| Тип разъема |
RJ45 (на выносном графическом терминале) для Ethernet/Modbus TCP; RJ45 (на выносном графическом терминале) для Modbus serial |
| Формат данных | 8 бит, конфигурируемая проверка на чётность-нечётность |
| Тип смещения | без импеданса |
| Изоляция | между зажимами питания и управления |
| Общие характеристики | |
| Исполнение | для монтажа на стену |
| Сопротивление изоляции | > 1 МОм 500 В пост. тока отн. земли в течение 1 минуты |
| Номинальное напряжение сети | 380 - 480 В, 3-х фазовое, 50 - 60 Гц |
| Степень защиты | IP55 |
| Интерфейс | RJ-45, 2-х проводной RS-485 |
| Рабочее положение | по вертикали ± 10 градусов |
| Рабочая температура | - 15 - 50 °C |
| Температура хранения | - 25 - 70 °C |
| Относительная влажность | 5 - 95 % без образования конденсата |
| Категория перенапряжения | III |
| Габариты изделия | 264 х 678 х 330 мм |
| Габариты упаковки | 540 х 390 х 800 мм |
| Вес нетто | 20,6 кг |
| Вес брутто | 29,8 кг |
| Комплектация | преобразователь частоты Schneider Electric ATV950D18N4E – 1 шт |
Документация и ПО Schneider Electric ATV950D18N4E
Название
Язык
Версия
Размер и тип
Руководство пользователя преобразователи частот Schneider Electric серии ATV900 / ATV600
Язык:
Русский
Размер и тип:
1.27 МБ,
PDF
