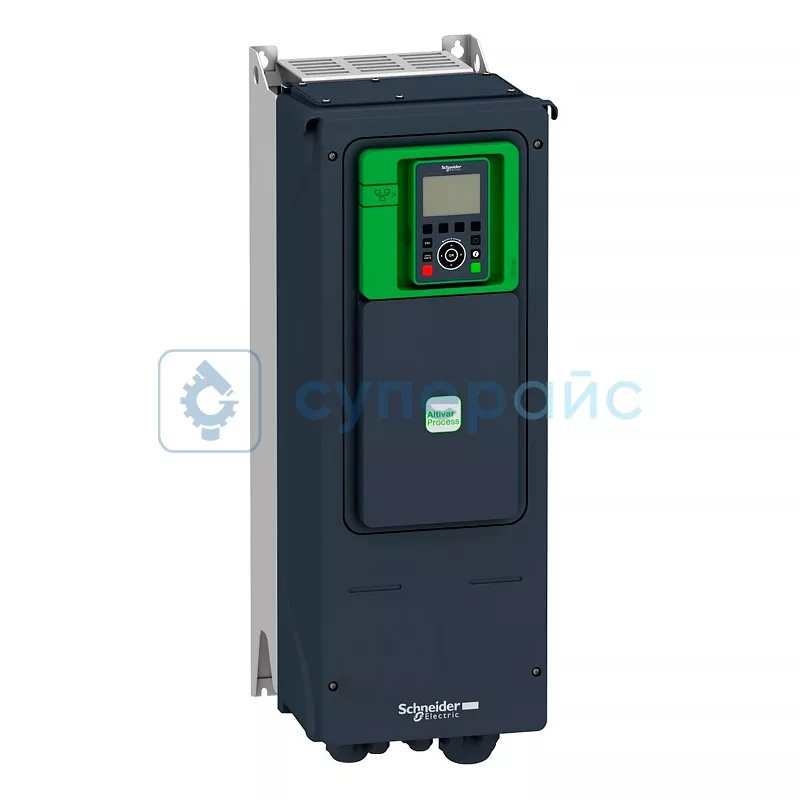

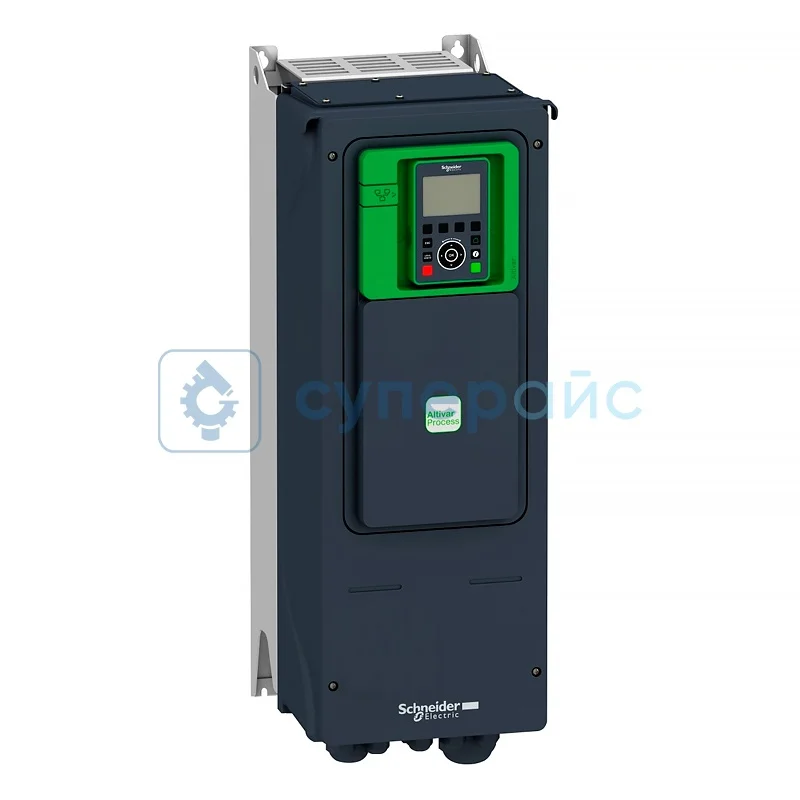

Преобразователь частот Schneider Electric ATV950U22N4
Код товара: 30882
Гарантия 12 месяцев
О товаре 16 предустановленных скоростей
Мощность двигателя: 2,2 / 1,5 кВт
Количество дискретных входов: 10
Линейный ток: 4,3 / 3,1 / 3,8 / 2,9 А
110 955 руб.
110 955 руб.
включая НДС
НДС 5%:
НДС 20%:
включено в стоимость
по запросу
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 1 шт.
Доставка
Транспортной компанией по РФ и СНГ
Курьером по Москве
Самовывоз из магазина
Оплата
Для юрлиц – переводом на расчётный счёт
Для физлиц – банковской картой онлайн, наложенным платежом и наличными
Для
бизнеса
Аккредитованы на ЭТП
Участвуем в госзакупках по 223-ФЗ и 44-ФЗ
Оказываем помощь в разработке ТЗ
О товаре 16 предустановленных скоростей
Мощность двигателя: 2,2 / 1,5 кВт
Количество дискретных входов: 10
Линейный ток: 4,3 / 3,1 / 3,8 / 2,9 А
Технические характеристики Schneider Electric ATV950U22N4
| Серия | ATV950 |
| Тип | преобразователь частоты |
| Исполнение | стандартное с тормозным прерывателем |
| Назначение |
асинхронные электродвигатели; синхронные двигатели |
| Протокол порта связи |
Modbus TCP; Ethernet IP; Modbus serial |
| Мощность двигателя |
2,2 кВт нормальная нагрузка; 1,5 кВт для тяжелых условий |
| Непрерывный выходной ток |
5,6 А в 4 кГц для нормальной нагрузки; 4 А в 4 кГц для тяжелых условий |
| Количество предустановленных скоростей | 16 предустановленных скоростей |
| Профиль управления асинхронным электродвигателем |
постоянный стандартный момент; переменный стандартный момент; режим оптимизированного момента |
| Профиль управления синхронным двигателем |
электродвигатель с постоянными магнитами; синхронно-реактивный двигатель |
| Максимальная выходная частота | 599 |
| Частота коммутации |
2 - 16 кГц регулируемая; 4 - 16 кГц с понижающим коэффициентом |
| Номинальная частота коммутации | 4 кГц |
| Линейный ток |
4,3 A в 380 В (нормальная нагрузка); 3,1 A в 380 В (тяжелых условий); 3,8 A в 480 В (нормальная нагрузка); 2,9 А в 480 В (тяжелых условий) |
| Полная мощность |
3,2 кВт в 480 В (нормальная нагрузка); 2,4 кВт в 480 В (для тяжелых условий) |
| Макс. переходной ток |
6,7 A в течение 60 с (нормальная нагрузка); 6 A в течение 60 с (для тяжелых условий) |
| Предполагаемый линейный Isc | 50 кА |
| Максимальный коммутируемый ток |
релейный выход R1 в резистивные загрузка, cos phi = 1: 3 A в 250 В пер. ток; релейный выход R1 в резистивные загрузка, cos phi = 1: 3 A в 30 В пост. ток; релейный выход R1 в индуктивн. загрузка, cos phi = 0,4 и L/R = 7 мс: 2 A в 250 В пер. ток; релейный выход R1 в индуктивн. загрузка, cos phi = 0,4 и L/R = 7 мс: 2 A в 30 В пост. ток; релейный выход R2, R3 в резистивные загрузка, cos phi = 1: 5 A в 250 В пер. ток; релейный выход R2, R3 в резистивные загрузка, cos phi = 1: 5 A в 30 В пост. ток; релейный выход R2, R3 в индуктивн. загрузка, cos phi = 0,4 и L/R = 7 мс: 2 A в 250 В пер. ток; релейный выход R2, R3 в индуктивн. загрузка, cos phi = 0,4 и L/R = 7 мс: 2 A в 30 В пост. ток |
| Минимальный коммутируемый ток | релейный выход R1, R2, R3: 5 мА в 24 В постоянного тока |
| Количество дискретных входов | 10 |
| Тип дискретного входа |
DI1 - DI8 программируемый, 24 В пост. тока (<= 30 В), полное сопротивление: 3,5 кОм; DI7, DI8 программируемый в качестве импульсного входа: 0 - 30 км², 24 В пост. тока (<= 30 В); STOA, STOB безопасное выключение крутящего момента, 24 В пост. тока (<= 30 В), полное сопротивление: > 2,2 кОм |
| Количество дискретных выходов | 2 |
| Тип дискретного выхода |
логический выход DQ+ 0 - 1 км² <= 30 В пост. ток 100 мА; программируется как импульсный выход DQ+ 0 - 30 км² <= 30 V пост. ток 20 мА; логический выход DQ- 0 - 1 км² <= 30 В пост. ток 100 мА |
| Количество аналоговых входов | 3 |
| Тип аналогового входа |
AI1, AI2, AI3 напряжение, задаваемое программным способом: 0 - 10 В постоянный ток, полное сопротивление: 30 кОм, разрешение 12 бит; AI1, AI2, AI3 ток, задаваемый программным способом: 0 - 20 мA / 4 - 20 мA, полное сопротивление: 250 Ом, разрешение 12 бит |
| Количество аналоговых выходов | 2 |
| Тип аналогового выхода |
напряжение, задаваемое программным способом AQ1, AQ2: 0 - 10 В пост. ток полное сопротивление 470 Ом, разрешение 10 бит; ток, задаваемый программным способом AQ1, AQ2: 0 - 20 мА полное сопротивление 500 Ом, разрешение 10 бит |
| Количество релейных выходов | 3 |
| Тип релейного выхода |
задаваем. релейная логика R1: реле аварии Н.О./Н.З. электрическая износостойкость 100000 циклы; задаваем. релейная логика R2: реле последовательности действий нет электрическая износостойкость 1000000 циклы; задаваем. релейная логика R3: реле последовательности действий нет электрическая износостойкость 1000000 циклы |
| Длительность выборки |
2 мс ± 0,5 мс (DI1 - DI8) - дискретный вход; 5 мс ± 1 мс (DI7, DI8) - импульсный вход; 5 мс ± 1 мс (AQ1, AQ2) - аналоговый вход; 1 мс ± 1 мс (AI1, AI2, AI3) - аналоговый выход |
| Точность |
± 0,6 % AI1, AI2, AI3 для изменения температуры 60 °C аналоговый вход; ± 1 % AQ1, AQ2 для изменения температуры 60 °C аналоговый выход |
| Ошибка линеаризации |
AI1, AI2, AI3: ± 0,15 % макс. значения для аналоговых входов; AO1, AO2: ± 0,2 % для аналоговых выходов |
| Время обновления | релейный выход (R1, R2, R3): 5 мс (+/- 0,5 мс) |
| Защита |
тепловая защита двигателя; защитное отключение двигателя при превышение оборотов двигателя; исчезновение фазы двигателя; тепловая защита привода; защитное отключение двигателя при превышение оборотов привода; превышение температуры привода; сверхток между выходной фазой и землей привода; перегрузка по выходному напряжению привода; защита от короткого замыкания привода; исчезновение фазы двигателя привода; перенапряжение на шине пост. тока привода; повышенное напряжение линии питания привода; повышенное напряжение питания привода; значительное уменьшение напряжения линии питания привода; превышение скорости привода; откл. в цепи управления привода |
| Скорость передачи |
10, 100 Мбит; 4800, 9600, 19200 бит / с, 38,4 кб/с |
| Уровень шума | 52 дБ |
| Количество адресов | 1 - 247 для Modbus serial |
| Тип разъема |
RJ45 (на выносном графическом терминале) для Ethernet/Modbus TCP; RJ45 (на выносном графическом терминале) для Modbus serial |
| Формат данных | 8 бит, конфигурируемая проверка на чётность-нечётность |
| Тип смещения | без импеданса |
| Изоляция | между зажимами питания и управления |
| Общие характеристики | |
| Исполнение | для монтажа на стену |
| Сопротивление изоляции | > 1 МОм 500 В пост. тока отн. земли в течение 1 минуты |
| Номинальное напряжение сети | 380 - 480 В, 3-х фазовое, 50 - 60 Гц |
| Степень защиты | IP55 |
| Интерфейс | RJ-45, 2-х проводной RS-485 |
| Рабочее положение | по вертикали ± 10 градусов |
| Рабочая температура | - 15 - 50 °C |
| Температура хранения | - 25 - 70 °C |
| Относительная влажность | 5 - 95 % без образования конденсата |
| Категория перенапряжения | III |
| Габариты изделия | 264 х 678 х 272 мм |
| Габариты упаковки | 540 х 390 х 800 мм |
| Вес нетто | 10,5 кг |
| Вес брутто | 21 кг |
| Комплектация | преобразователь частоты Schneider Electric ATV950U22N4 – 1 шт |
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
