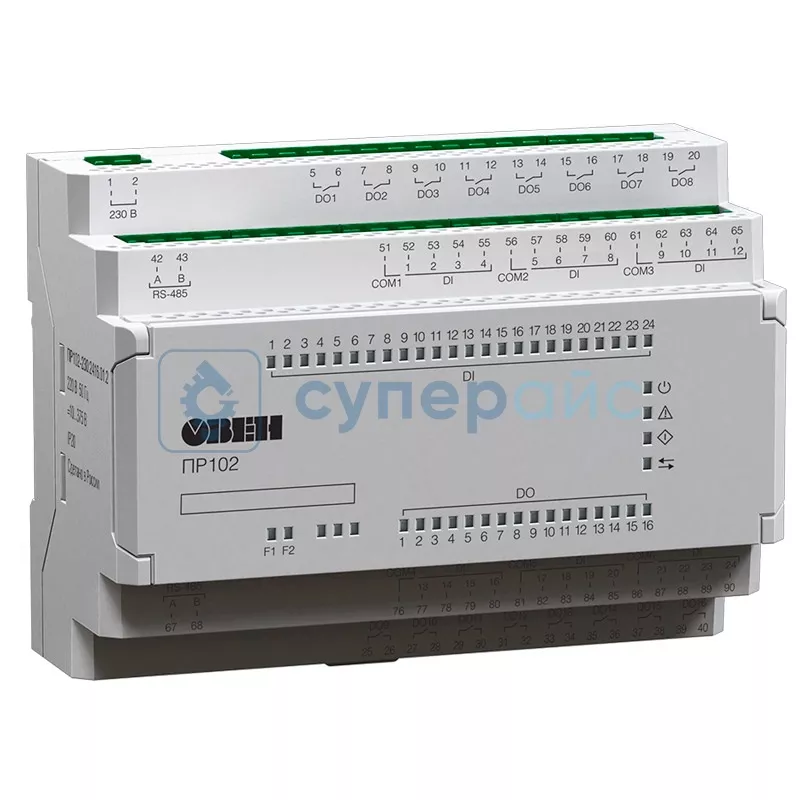

Устройство управляющее Овен ПР102-24.2416.03.1
Код товара: 29500
Гарантия 12 месяцев
О товаре Потребляемая мощность 8 Вт
Питание: 24 В
Дискретные выходы: 16 Р
Интерфейс: USB, RS-485
Доставка
Транспортной компанией по РФ и СНГ
Курьером по Москве
Самовывоз из магазина
Оплата
Для юрлиц – переводом на расчётный счёт
Для физлиц – банковской картой онлайн, наложенным платежом и наличными
Для
бизнеса
Аккредитованы на ЭТП
Участвуем в госзакупках по 223-ФЗ и 44-ФЗ
Оказываем помощь в разработке ТЗ
О товаре Потребляемая мощность 8 Вт
Питание: 24 В
Дискретные выходы: 16 Р
Интерфейс: USB, RS-485
Технические характеристики Овен ПР102-24.2416.03.1
| Минимальное время цикла | 1 мс |
| Объем памяти для сетевых переменных |
режим Slave: 128 байт; режим Master: 128 байт |
| Встроенные часы реального времени | есть |
| Точность работы встроенных часов прибора при +25 °С | ± 3 с/сутки |
| Программирование | |
| Среда программирования | Owen Logic |
| Объем Retain-памяти | 1016 байт |
| Объем ПЗУ | 128 кбайт |
| Объем ОЗУ | 32 кбайт |
| Интерфейс программирования | USB |
| Интерфейс связи | |
| Тип сетевых интерфейсов | RS-485 |
| Протокол связи | Modbus-RTU / Modbus ASCII |
| Режим работы | Master / Slave |
| Скорость передачи данных по RS-485 | 9600, 14400, 19200, 38400, 57600, 115200 бит/с |
| Электрическая прочность изоляции между RS485 и другими цепями | 1500 В |
| Питание 24 В | |
| Диапазон напряжения питания | 9 - 30 В (номинальное 24 В) |
| Защита от подключения питания неправильной полярности | есть |
| Потребляемая мощность | 8 Вт |
| Дискретные входы типа «Д» | |
| Количество входов | 16 |
| Напряжение «логической единицы» | 8,5 - 30 В |
| Ток «логической единицы» | 2 - 15 мА |
| Напряжение «логического нуля» | - 3 - 5 В |
| Ток «логического нуля» | 0 - 15 мА |
| Минимальная длительность импульса, воспринимаемая дискретным входом | 5 мс |
| Максимальная задержка переключения из «лог. 0» в «лог. 1» и из «лог. 1» в «лог.0» | 30 мс |
| Максимальная частота сигнала, воспринимаемая дискретным входом | 200 Гц |
| Защита от подключения питания неправильной полярности | есть |
| Дискретно-аналоговые входы типа «ДАТ» | |
| Количество входов | 8 |
| Разрешающая способность АЦП | 12 бит |
| Период обновления результатов измерения всех каналов | ≤ 1 мс |
| Режим аналогового входа 1 (сигналы тока и напряжения) типа "ДАТ" | |
| Тип измеряемых сигналов, униполярный | 0 - 10 В, 4 - 20 мА |
| Предел основной приведенной погрешности, не более | ±0,5 % |
| Дополнительная приведенная погрешность, вызванная изменением температуры окружающей среды в пределах рабочего диапазона, на каждые 10 градусов | 0,5 от основной |
| Входное сопротивление для режима 0 - 10 В | 10 кОм |
| Режим аналогового входа 2 (сопротивление и термисторы) типа "ДАТ" | |
| Диапазон измерения | 0 - 300 кОм |
| Значение единицы младшего разряда, не более | 1 °С |
| Предел основной приведенной погрешности для сопротивлений 0 - 150 кОм | ±1 % |
| Предел основной приведенной погрешности для сопротивлений 0 - 150 кОм | ±2 % |
| Предел основной приведенной погрешности для ТС и датчиков NTC и PTC | ±1,5 % |
| Дополнительная приведенная погрешность, вызванная изменением температуры окружающей среды в пределах рабочего диапазона, на каждые 10 градусов | 0,5 от основной |
| Режим дискретного входа типа "ДАТ" | |
| Порог переключения входа из состояния «логическая единица» в состояние «логический ноль» | 1 - 8 В (устанавливается в Owen Logic) |
| Порог переключения входа из состояния «логический ноль» в состояние «логическая единица» | 2 - 9 В (устанавливается в Owen Logic) |
| Входной ток в режиме дискретного входа | 2 - 15 мА |
| Минимальная длительность импульса, воспринимаемая дискретным входом (постоянный ток) | 5 мс |
| Максимальная частота сигнала, воспринимаемая в режиме дискретного входа | 100 Гц |
| Дискретные выходы типа «Р» | |
| Количество выходов | 16 |
| Тип выходного устройства | электромагнитное реле (нормально разомкнутые контакты) |
| Электрическая прочность изоляции между соседними ВЭ | 2300 В |
| Электрическая прочность изоляции между выходом и другими цепями | 2300 В |
| Коммутируемое напряжение в нагрузке |
для цепи постоянного тока: 30 В (резистивная нагрузка); для цепи переменного тока: 250 В (резистивная нагрузка) |
| Допустимый ток нагрузки |
5 А при напряжении не более 250 В переменного тока и cos(φ) > 0,95; 3 А при напряжении не более 30 В постоянного тока |
| Допустимый ток нагрузки | 10 мА (при 5 В постоянного тока) |
| Электрический ресурс реле |
200000 циклов: 5 А при 250 В переменного тока; 50000 циклов: 7 А при 250 В переменного тока; 100000 циклов: 3 А, 30 В постоянного тока, резистивная нагрузка |
| Общие характеристики | |
| Питание | 24 В |
| Тип корпуса | для крепления на DIN-рейку (35 мм) |
| Степень защиты | IP20 |
| Время автономной работы часов от сменного элемента питания | 5 лет |
| Элемент питания встроенных часов реального времени | CR2032 |
| Интерфейс | USB, RS-485 |
| Рабочая температура | 20 - 55 °C |
| Габариты | 123 x 90 x 58 мм |
| Вес | 600 г |
| Комплектация | реле Овен ПР102-24.2416.03.1 – 1 шт |
|
руководство по эксплуатации – 1 шт; комплект клеммных соединителей – 1 шт |
|
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
