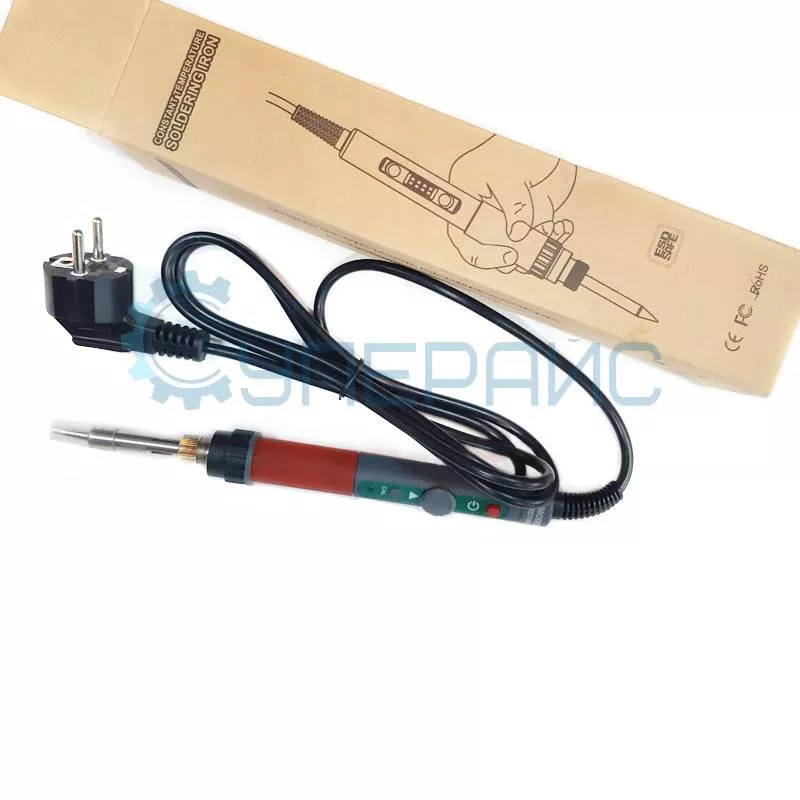

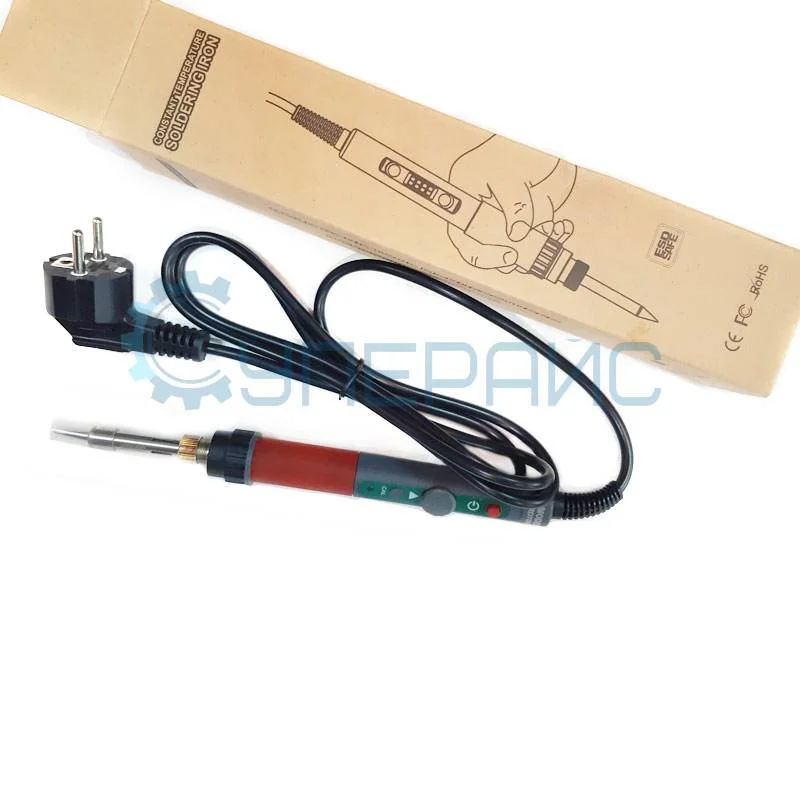

Паяльник CXG RD70W с регулировкой температуры, 70 Вт

Технические характеристики CXG RD70W

Электропаяльник CXG RD70W с плавной регуляцией температуры

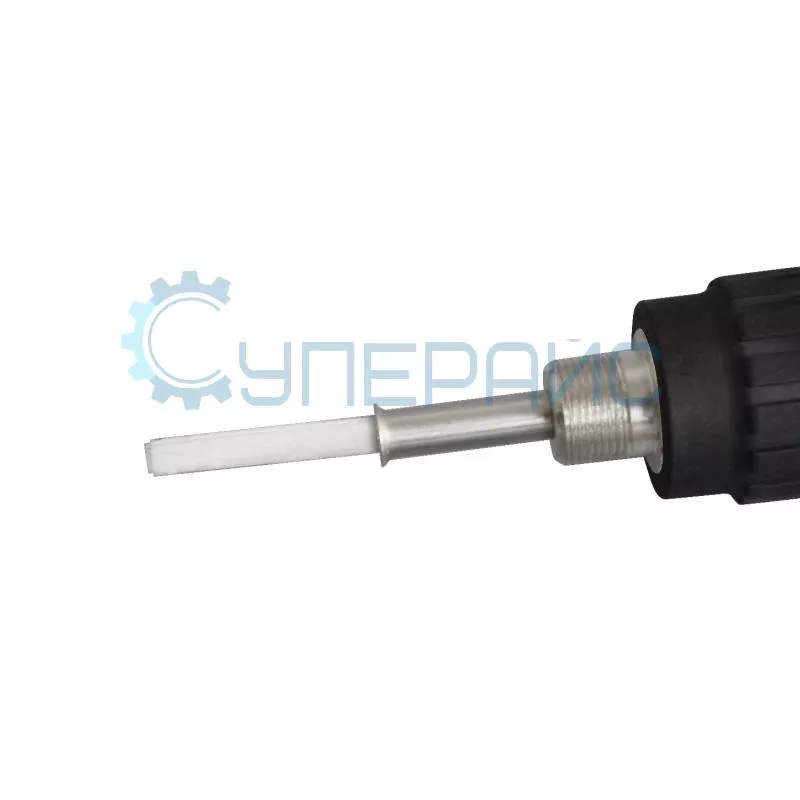

Керамический паяльник имеет необгораемое жало 900M-T-B, с мощным защитным слоем, которое легко заменить на другое, из серии 900M-T, но с иной формой наконечника.

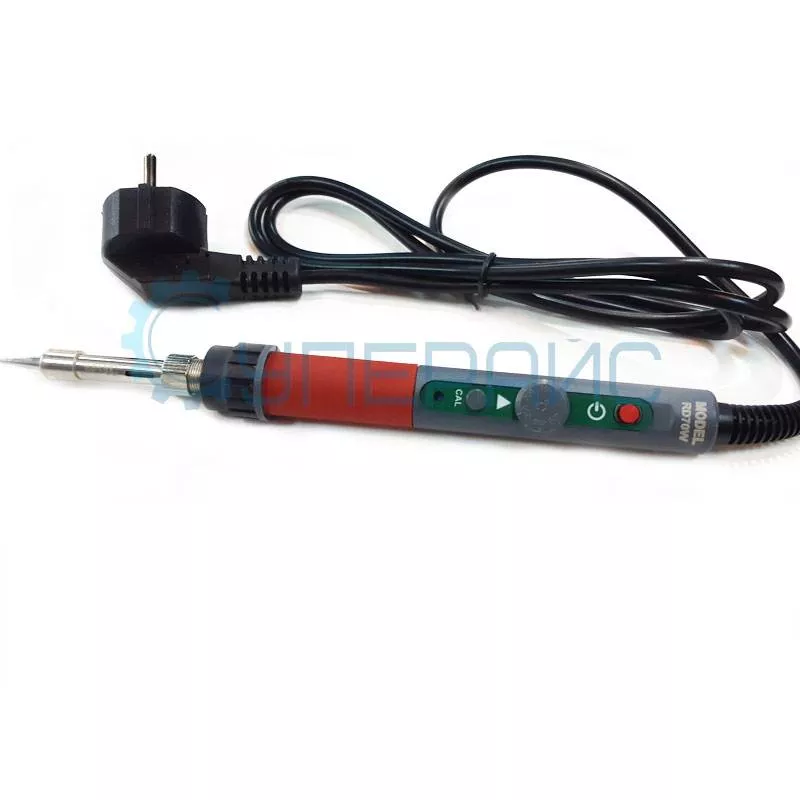

Рукоятка обрезиненная и приятная на ощупь. Регулировка температуры производится небольшим поворотным реостатом, на котором отмечены подписанные деления: 100, 200, 300, 400, 480 оС. Выбирать можно и промежуточные значения. Нагреватель имеет максимальную мощность 70 ватт.

Необычная идея регуляции и индикации

В этой модели достижение жалом нужной температуры можно видеть боковым зрением: светодиодный индикатор нагрева, расположенный на ручке, начнет мигать. Цифровой дисплей отсутствует. Точная температура жала устанавливается при помощи маленького, «утопленного» подстроечного резистора, также находящегося на ручке.

Отсюда следует, что для установки соответствия показаний регулятора температуре конца жала требуется небольшая проверка. Для этого подойдет мультиметр с датчиком температуры.

Главная особенность

Купить тонкий паяльник для пайки радиодеталей со множеством выводов — не совсем правильная идея начинающего мастера или радиолюбителя. Пока отпаиваешь 9-й вывод, 8-й снова припаялся. Можно, конечно, использовать помпу, для удаления расплавленного припоя, но есть еще более прогрессивные, в некоторых случаях, способы. Итак, вопрос: как выпаять микросхему из платы паяльником? Ответ ведёт к главной отличительной идее инструмента. Это керамический электрический нагреватель.

Компания МСН Technology, производящая сложную электронику и много экспериментирующая, пришла к выводу: чтобы процесс пайки был быстрым и качественным, нужны «новейшие» технологии. Результат — «4-х ядерный картридж». Он используется в CXG RD70W. Проще говоря, это 4-х выводный керамический нагреватель.

Опыт показывает, что капля припоя, диаметром 1 см, при касании жалом паяльника с новым нагревателем, вся остаётся расплавленной, а при пользовании инструмента с обычным нагревателем успевает отвердевать. Жала обоих паяльников имеют одну и ту же температуру. Это важно. При плавлении припоя сразу на ряде дорожек платы становится возможным его быстрое удаление. В ином случае микросхеме грозит перегрев.

«Обычные» особенности

• гибкий провод;
• рука не чувствует высокой температуры ручки вблизи от нагревателя;
• простой и надежный регулятор;
• из-за быстрого прогрева флюс не успевает испаряться вблизи жала, деталь не перегревается;
• заземление — сопротивление меньше, чем 2 Ом.
