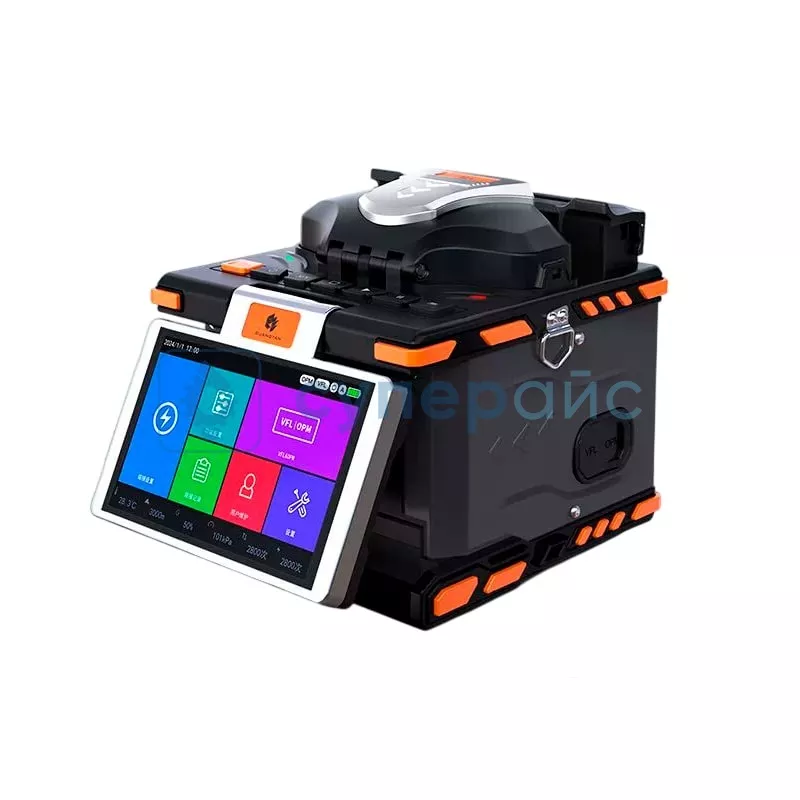

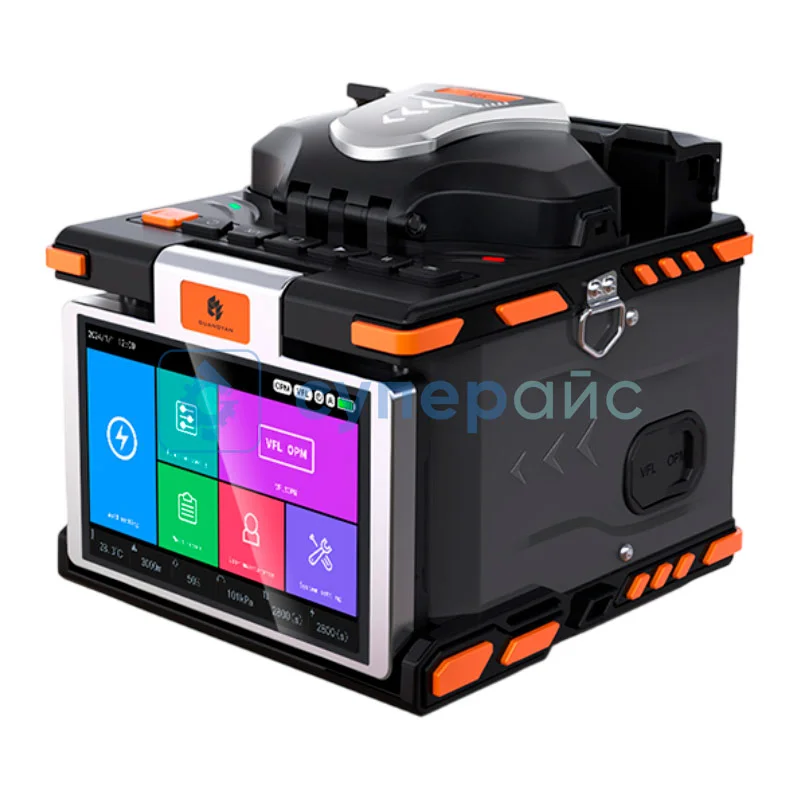

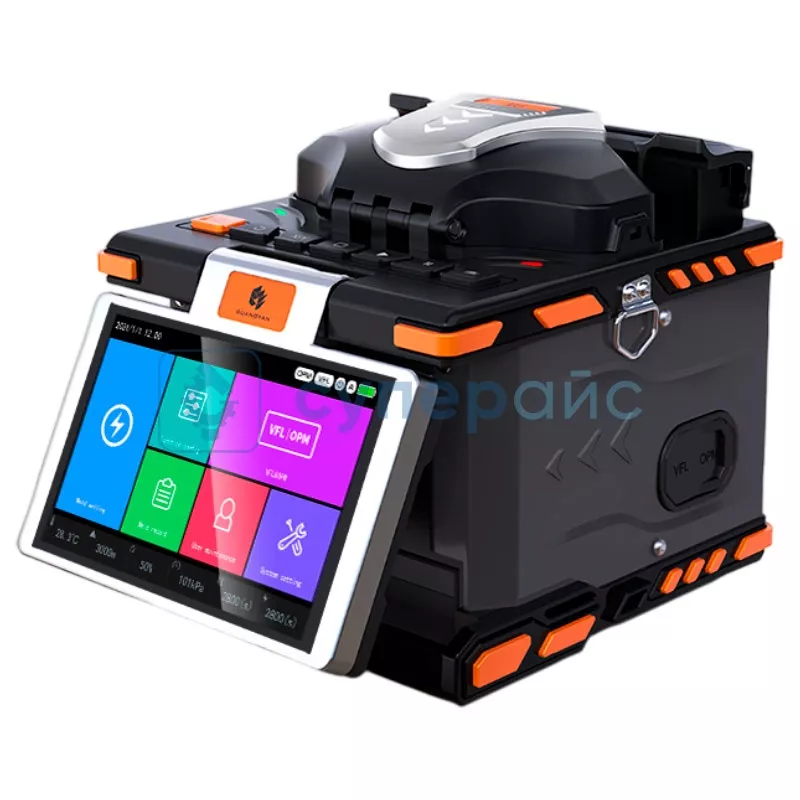

Оптоволоконный сварочный аппарат GUANGYAN M5 расширенная версия
Артикул (код товара): 35013
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
58 450 ₽
58 450 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 4 шт.
Артикул (код товара)
35013
Модель (серия)
M5
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики GUANGYAN M5
Общие данные
Артикул (код товара)
35013
Производитель (бренд)
Модель (серия)
M5
Страна производства
Китай
Гарантия, мес.
12
Общие характеристики
Диагональ встр. дисплея (размер), дюйм
Способ выравнивания (юстировки)
По оболочке
По сердцевине
По сердцевине
Типы свариваемых волокон
ITU-T G.651 (MMF)
ITU-T G.652 (SMF)
ITU-T G.653 (DSF)
ITU-T G.655 (NZDSF)
ITU-T G.652 (SMF)
ITU-T G.653 (DSF)
ITU-T G.655 (NZDSF)
Потери на сварном соединении, дБ
SMF: 0.02
MMF: 0.01
DSF: 0.04
NZDSF: 0.04
MMF: 0.01
DSF: 0.04
NZDSF: 0.04
Диаметр оболочки волокна, мкм
Диаметр покрытия волокна, мкм
100 ~ 3000
Типичное время сварки, с
Типичное время термоусадки, с
Допустимый размер используемой КДЗС, мм
20
40
60
40
60
Ресурс электродов
Кол-во циклов сварка/термоусадка от заряда батареи
Компактность
Сварка ленточных волокон
Дополнительно
Скалыватель
Волокна для калибровки
Кейс
Волокна для калибровки
Кейс
Описание GUANGYAN M5
Технические характеристики GUANGYAN M5
| Применимые волокна | SMF (G.652), MMF (G.651), DSF (G.653), NZDSF (G.655) |
| Диаметр оболочки волокна | 80 - 150 мкм |
| Диаметр покрытия волокна | 0,1 - 3 мм |
| Потери при соединении |
0,02 дБ SMF 0,01 дБ MMF 0,04 дБ DSF/NZDSF |
| Метод выравнивания | сердечник, оболочка |
| Оптическое увеличение |
300 раз по осям X и Y 150 раз синхронно по осям X и Y |
| Метод фокусировки | шесть моторов автоматической фокусировки |
| Метод сварки | автоматический, ручной |
| Запись сварки | 10000 наборов данных, 1000 изображений |
| Время сварки | 8 с |
| Тест на растяжение | 1,96 - 2,25 Н |
| Типичное время нагрева | 18 с |
| Время нагрева | 60 с |
| Подходящие термоусадочные трубки | 20, 30, 40, 50, 60 мм |
| Красный свет VFL | ≥ 10 мВт |
| Интерфейс управления | GUI |
| Локальный OPM | |
| Диапазон | -70 - 3 дБм |
| Длина волны | 850 - 1625 нм |
| Погрешность | ± 0,5 % |
| Общие характеристики | |
| Входное напряжение | 11,1 В постоянного тока |
| Выход USB | 5 В, 500 мА |
| Вход зарядки | 100 - 240 В переменного тока, 50/60 Гц |
| Выход зарядного устройства | 13,5 В постоянного тока, 4 А |

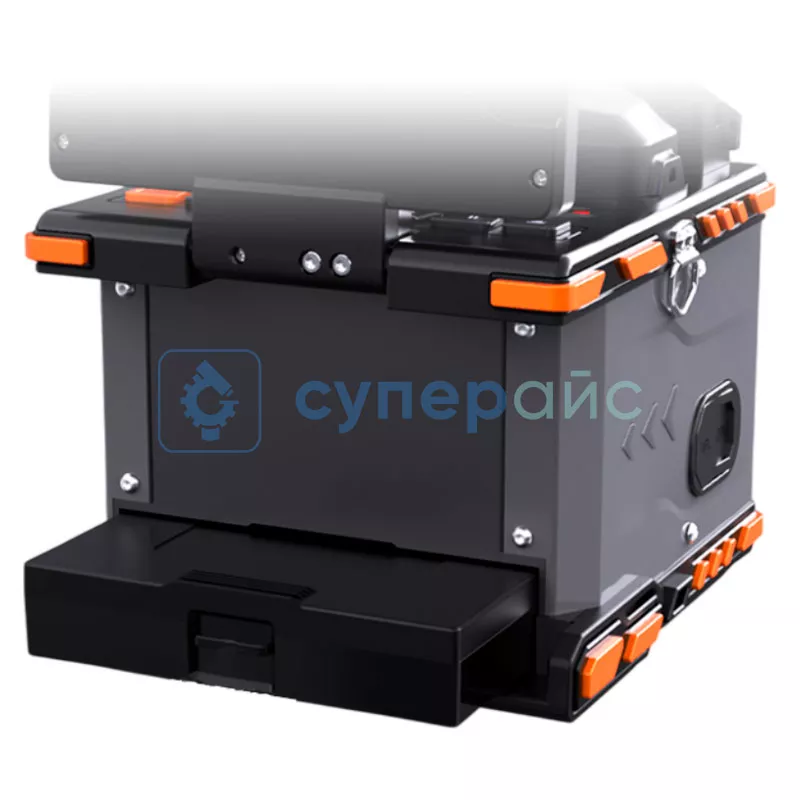

| Емкость батареи | 5200 мАч (сварка и нагрев 200 раз) |
| Время зарядки | ≤ 3,5 часа |
| Срок службы платы | 3000 раз |

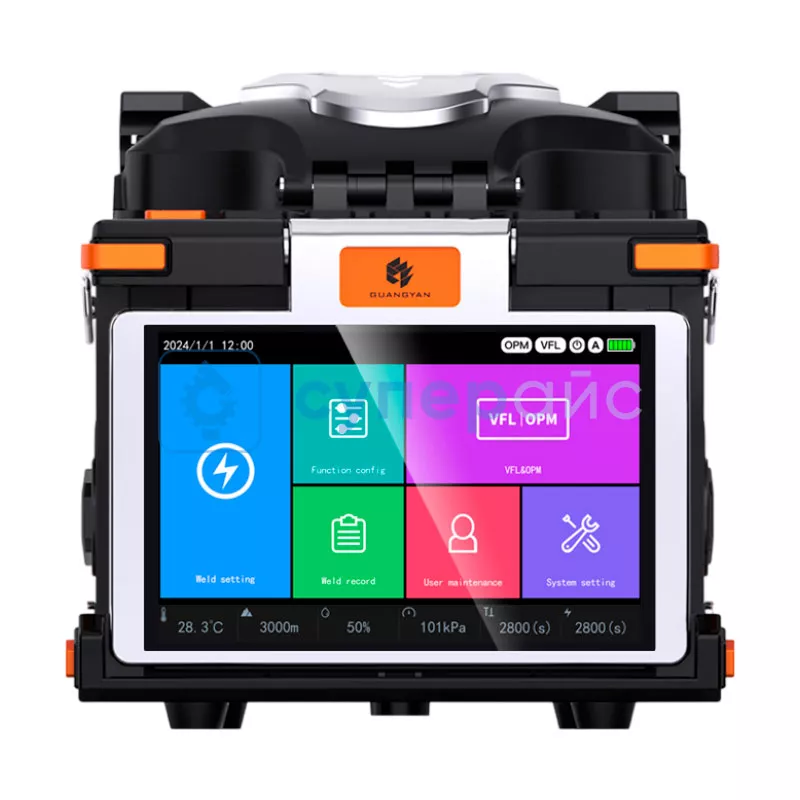

| Дисплей | сенсорный ЖК-дисплей 4.3 дюйма |
| Температура рабочей среды | -15 - 50 °C |
| Влажность рабочей среды | ≤ 95 % |
| Высотность | 0 - 5000 м |
| Скорость ветра | ≤ 15 м/с |
| Температура хранения | -40 - 80 °C |
| Влажность при хранении | 0 - 95 % |
| Температура батареи при хранении | -20 - 30 °C |
| Габариты сварочного аппарата | 156 x 155 x 152 мм |
| Габариты упаковки | 350 x 300 x 210 мм |
| Вес нетто | 1,74 кг |
| Вес брутто | 4,75 кг |

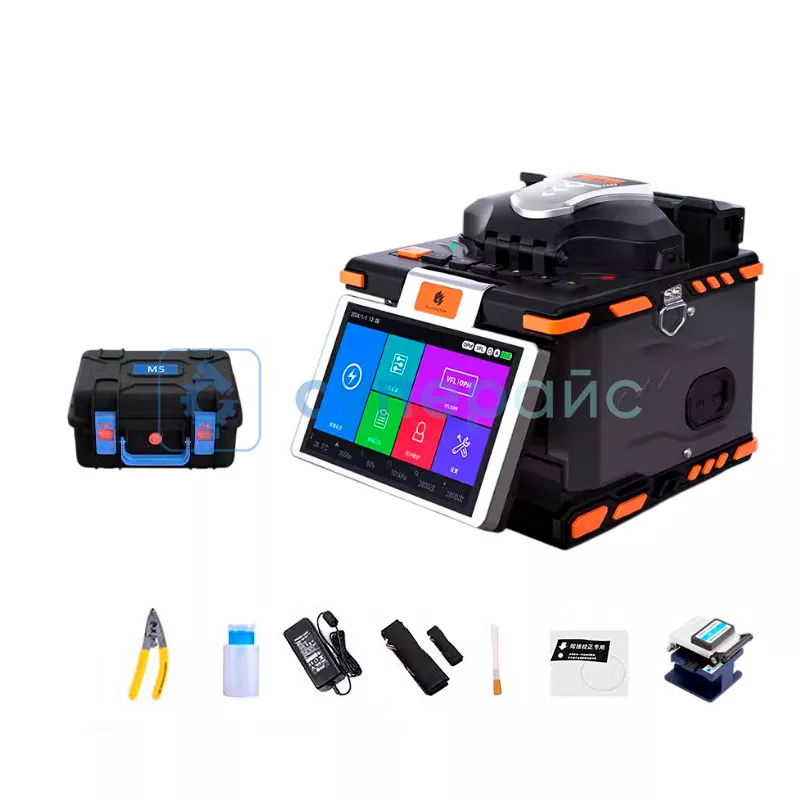

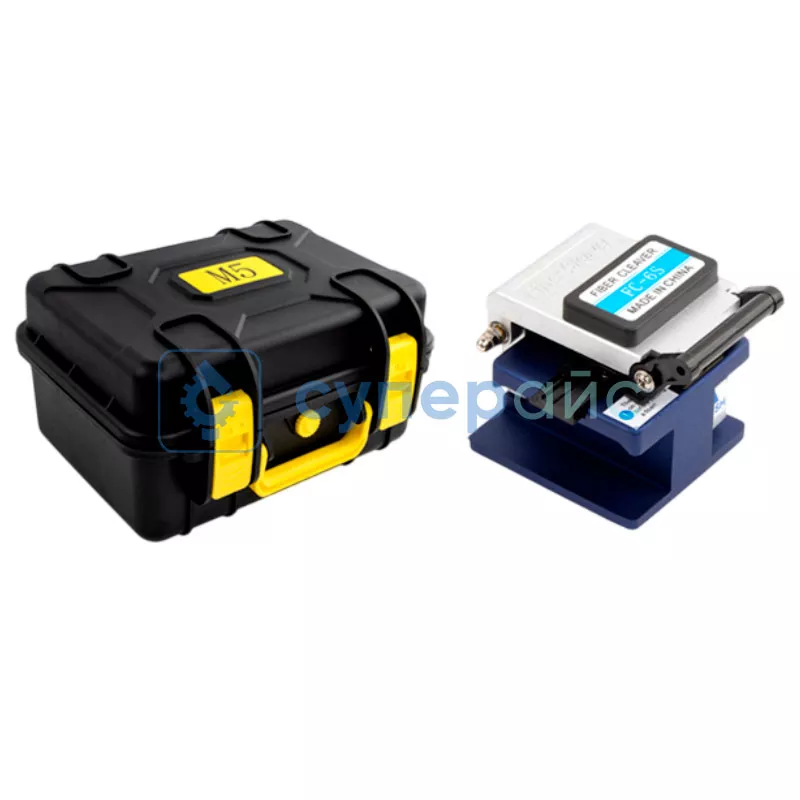

| Комплектация |
аппарат для сварки оптоволокна GUANGYAN M5 – 1 шт скалыватель оптических волокон – 1 шт стриппер для оптоволокна – 1 шт флакон для спирта – 1 шт адаптер питания – 1 шт плечевой ремень / ручка для переноски – 1 шт щетка для очистки – 1 шт |
Обзорная таблица микроскопов Damingzhi
| Характеристики | GUANGYAN M5 | GUANGYAN K3S |
| Применимые волокна | SMF (G.652), MMF (G.651), DSF (G.653), NZDSF (G.655) | |
| Диаметр оболочки волокна | 80 - 150 мкм | |
| Диаметр покрытия волокна | 0,1 - 3 мм | |
| Потери при соединении |
0,02 дБ SMF 0,01 дБ MMF 0,04 дБ DSF/NZDSF |
|
| Метод выравнивания | сердечник, оболочка | |
| Оптическое увеличение |
300 раз по осям X и Y 150 раз синхронно по осям X и Y |
|
| Дисплей | сенсорный ЖК-дисплей 4.3 дюйма | емкостный сенсорный ЖК-дисплей 5 дюймов |
| Емкость батареи | 5200 мАч (сварка и нагрев 200 раз) | 7800 мАч (сварка и нагрев 240 раз) |
| Габариты сварочного аппарата | 156 x 155 x 152 мм | 191 x 141 x 119 мм |
| Вес нетто | 1,74 кг | 1,62 кг |
GUANGYAN M5: Расширенные возможности для профессиональной сварки ВОЛС
Аппарат для сварки оптоволокна GUANGYAN M5 представляет собой усовершенствованное решение для монтажа ВОЛС. Модель отличается улучшенными техническими характеристиками и расширенным функционалом, предлагая высокое качество соединений в различных условиях эксплуатации.
Технические преимущества:
- Усовершенствованная система автоматической фокусировки с шестью двигателями
- Автоматический и ручной методы сварки
- Расширенный диапазон обработки волокон: диаметр оболочки 80-150 мкм, покрытия 0,1-3 мм
- Улучшенная оптическая система с двойным увеличением 300x/150x
- Многопользовательская память с сохранением 10000 параметров сварки
- Интегрированный измеритель оптической мощности с точностью ±0,5%
Особенности:
Аппарат поддерживает все основные типы оптических волокон, включая специальные категории DSF и NZDSF. Уникальная система позиционирования обеспечивает точное выравнивание как по сердцевине, так и по оболочке волокна. Время цикла сварки составляет всего 8 секунд, а функция нагрева термоусадочных трубок занимает не более 18 секунд.
Эргономика и управление:
- Сенсорный ЖК-дисплей 4,3 дюйма с адаптивным интерфейсом
- Эргономичный корпус с массой всего 1,74 кг
- Увеличенная емкость аккумулятора - 5200 мА·ч
- Расширенный температурный диапазон работы: от -15°C до +50°C
- Защита от повышенной влажности до 95%
Профессиональное применение:
Оборудование оптимально для решения сложных задач:
- Монтаж магистральных линий связи с минимальными потерями
- Работа в сложных погодных условиях и высокогорных районах
- Создание ответвительных узлов и распределительных сетей
- Экспресс-диагностика и восстановление поврежденных участков
Комплектация и сервис:
Производитель включает полный набор профессионального инструментария. Внимания заслуживает усовершенствованный скалыватель с повышенной точностью контроля угла скола. Дополнительные аксессуары позволяют сразу приступить к работе после распаковки оборудования.
Оптоволоконный сварочный аппарат GUANGYAN M5 демонстрирует надежность при работе в экстремальных условиях, включая температурные перепады и повышенную влажность. Продуманная система энергосбережения обеспечивает до 200 циклов сварки без подзарядки, что делает аппарат решением для продолжительных полевых работ.
