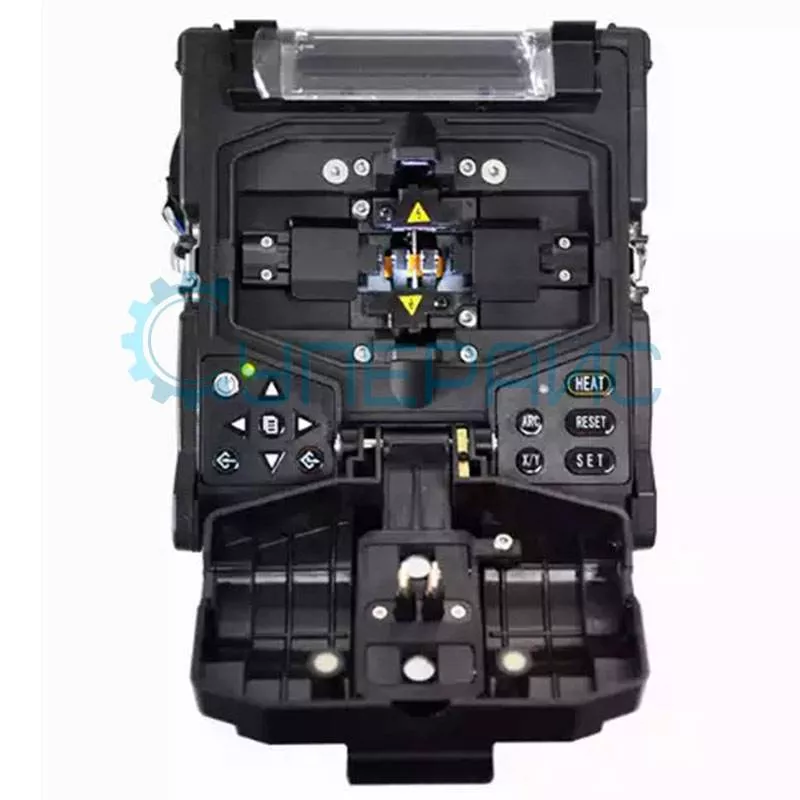

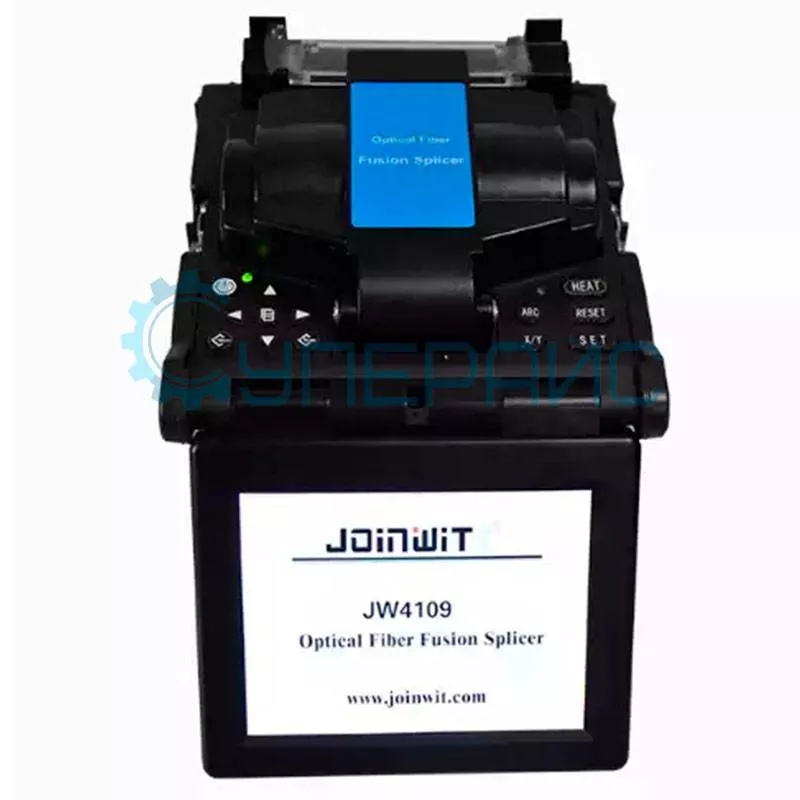

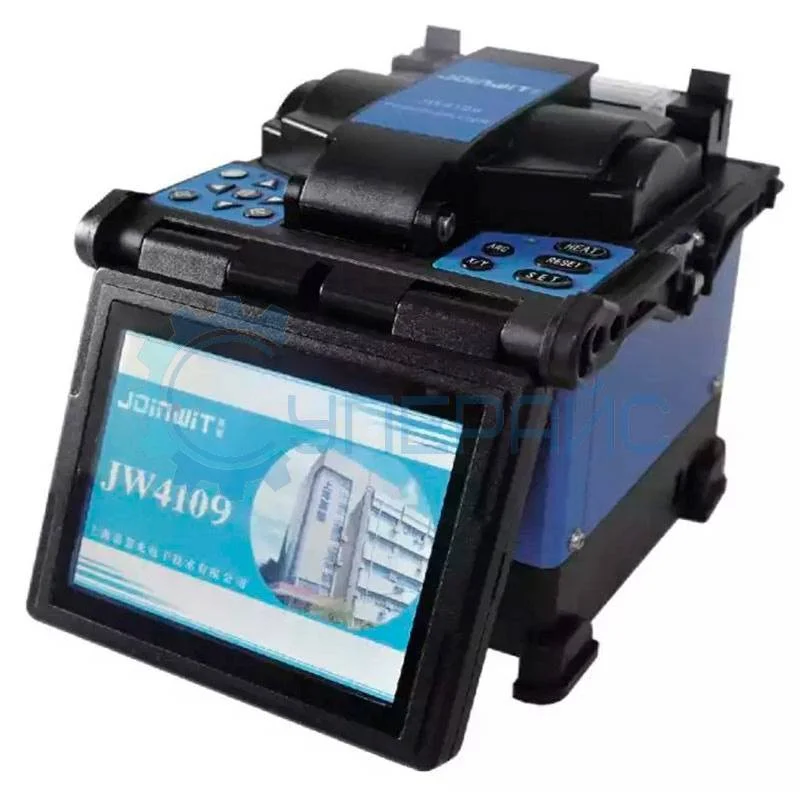

Сварочный аппарат для оптоволокна Joinwit JW4109
100 850 ₽
100 850 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 1 шт.
Артикул (код товара)
9673
Модель (серия)
JW4109
Производитель (бренд)
Страна производства
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Joinwit JW4109
Артикул (код товара)
9673
Модель (серия)
JW4109
Сертификат
дилер
Гарантия, мес.
12
Способ выравнивания (юстировки)
По сердцевине
Типы свариваемых волокон
ITU-T G.651 (MMF)
ITU-T G.652 (SMF)
ITU-T G.653 (DSF)
ITU-T G.655 (NZDSF)
ITU-T G.652 (SMF)
ITU-T G.653 (DSF)
ITU-T G.655 (NZDSF)
Потери на сварном соединении, дБ
SMF: 0.02
MMF: 0.01
DSF: 0.04
NZDSF: 0.04
MMF: 0.01
DSF: 0.04
NZDSF: 0.04
Диаметр оболочки волокна, мкм
Диаметр покрытия волокна, мкм
100 ~ 1000
Типичное время сварки, с
Кол-во программ сварки
Типичное время термоусадки, с
Допустимый размер используемой КДЗС, мм
40
60
60
Ресурс электродов
Кол-во циклов сварка/термоусадка от заряда батареи
Диагональ встр. дисплея (размер), дюйм
Показать больше
Показать меньше
Описание Joinwit JW4109
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Joinwit JW4109
|
Характеристики аппарата для сварки оптических волокон |
||||
|
Способ выравнивания волокон |
PAS | |||
|
Тип свариваемых волокон |
SMF(ITU-T G.652), MMF(ITU-TG.651), DSF(ITU-T G.653), NZDSF(ITU-T G.655) |
|||
|
Потери на сварном соединении |
SMF: 0.02 дБ, MMF: 0.01 дБ, DSF: 0.04 дБ, NZDSF: 0.04 дБ |
|||
|
Отражение от сварного соединения |
> 60 дБ |
|||
|
Типичное время сварки |
8 сек |
|||
|
Количество программ сварки |
50 групп | |||
|
Память результатов сварок |
8000 результатов | |||
|
Тест на разрыв |
2 Н |
|||
|
Калибровка дуги |
в автоматическом и ручном режиме |
|||
|
Характеристики термоусадки |
||||
|
Типичное время термоусадки |
30 сек | |||
|
Допустимый размер используемой КДЗС |
60 мм, 40 мм и микрогильзы |
|||
|
Характеристики скалывателя оптоволокна |
||||
|
Тип применяемого волокна |
все типы волокон, одиночные |
|||
|
Диаметр оболочки волокна |
80 - 150 мкм |
|||
|
Диаметр покрытия волокна |
100 - 1000 мкм | |||
|
Длина очищенного от покрытия волокна (для одиночного волокна) |
8 - 16 мм (покрытие < 250 мкм), 16 мм (покрытие от 250 - 1000 мкм) |
|||
| Применение |
аппарат для сварки оптических волокон: предназначен для монтажа разветвленных городских FTTx и PON сетей с небольшим количеством сварок в каждой точке, СКС и ЦОД, систем видеонаблюдения с использованием оптического волокна; |
|||
|
скалыватель оптоволокна: предназначен для точного скола оптического волокна 125 мкм с покрытием 250 мкм и 900 мкм при подготовке к сращиванию методом сварки, организация соединения волокон посредством квазиразъёмных соединителей (fiberlock), установки fast-коннекторов и адаптеров неоконцованного волокна |
||||
|
Общие характеристики |
||||
|
Монитор |
цветной, 5" LCD |
|||
|
Увеличение места сварки |
просмотр оси X/Y: 350X, X и Y: 280X | |||
|
Аккумуляторная батарея |
литий-ионная, 6800 мАч, 11.1 В |
|||
| Питание |
адаптер AC 100 - 240 В, выход: DC 13.5 В, 4.5 А |
|||
|
Количество циклов сварка/термоусадка от заряда батареи |
300 циклов |
|||
| Освещение | встроенный светильник с высокой яркостью и широкой зоной освещения | |||
| Срок службы электродов | 3000 раз | |||
| Порт | USB | |||
| Язык интерфейса | английский | |||
| Температура хранения |
- 40°С ~ + 80°С |
|||
|
Рабочая температура |
- 10°С ~ + 60°С | |||
|
Высота |
от 0 до 5000 м над уровнем моря |
|||
| Влажность | ≤ 95% без конденсации | |||
|
Скорость ветра |
от 0 до 15 м/с |
|||
| Защита |
защита от ветра, защита от падения на 5 сторон, защита от пыли IP52 (IP5X (пыль); IPX2 (вода)) |
|||
| Размеры | 158 х 155 х 135 мм | |||
| Вес | 2 кг | |||
| Комплектация |
сварочный аппарат Joinwit JW4109 - 1 шт скалыватель оптоволокна - 1 шт адаптер питания от переменного тока / зарядное устройство - 1 шт комплект запасных электродов - 1 пара аккумуляторная батарея - 1 шт руководство по эксплуатации - 1 шт лоток для охлаждения КДЗС - 1 шт инструмент для снятия изоляции - 1 шт USB Flash - 1 шт дозатор для спирта - 1 шт ремень для переноски - 1 шт |
|||
Обзорная таблица сварочных аппаратов Joinwit
| Характеристики | JW4106S | JW4106 | JW4108 | JW4109 |
| Способ выравнивания волокон | PAS | |||
| Отражение от сварного соединения | > 60 дБ | |||
| Типичное время сварки | 7 сек | 8 сек | 10 сек | 8 сек |
| Тест на разрыв | 1.96 - 2.25 Н | 2 Н | 2 Н | 2 Н |
| Типичное время термоусадки | 18 сек | 30 сек | 30 сек | 30 сек |
| Тип применяемого волокна | все типы волокон, одиночные | |||
| Применение |
Аппарат для сварки оптических волокон/ Скалыватель оптоволокна |
|||
| Монитор | цветной, 4.3" LCD | цветной, 4.3" LCD | цветной, 5" LCD | цветной, 5" LCD |
| Порт | USB, SD | USB, VGA | USB | USB |
| Срок службы электродов | 4000 раз | 4000 раз | 3000 раз | 3000 раз |
| Скорость ветра | ≤ 15 м/с | |||
Документация и ПО Joinwit JW4109
Название
Язык
Версия
Размер и тип
Спецификация к сварочному аппарату Joinwit JW4109
Язык:
Английский
Размер и тип:
1.01 Мб,
PDF
