Ламповый предусилитель 12AX7 Marantz M7 конструктор

Технические характеристики 12AX7 Marantz M7

Ламповый предусилитель 12AX7 Marantz M7: эталон аналогового звука

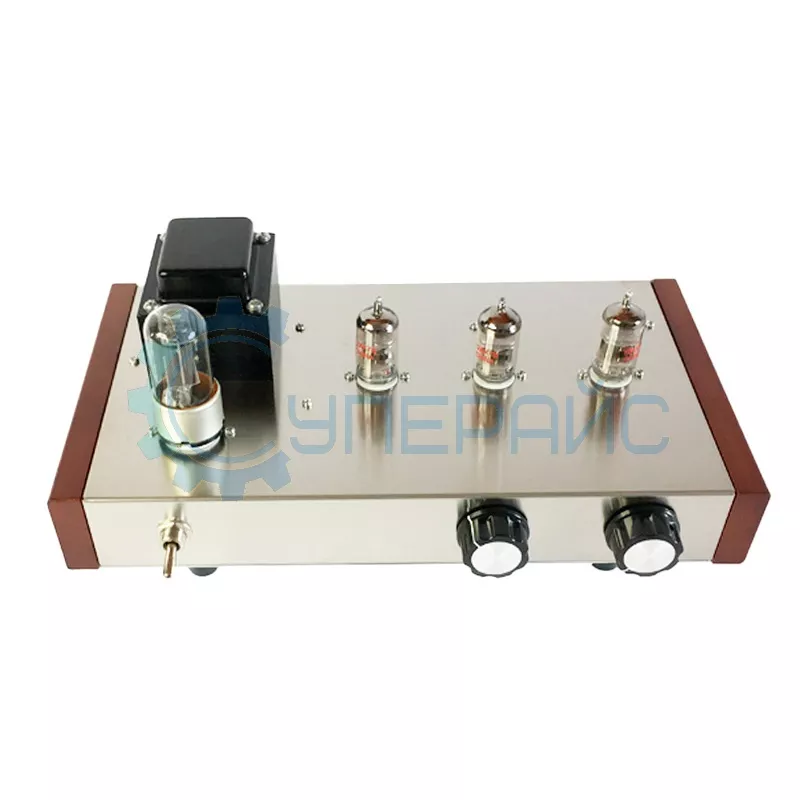

Конструктор предусилителя 12AX7 Marantz M7. В основе схемы — три радиолампы 12AX7 (аналог ECC83), отвечающие за предварительное усиление, и выпрямительная лампа 6Z5P, обеспечивающая стабильное питание. Собранный своими руками, этот прибор передает музыку с коэффициентом гармоник 0,078%, сохраняя натуральность тембров и детализацию даже на высоких частотах.

Технические нюансы

• Частотный диапазон: 10 Гц – 26 кГц (±0,11 дБ) — отсутствие искажений в крайних значениях спектра.
• Минимальный шум: Соотношение сигнал/шум 99 дБ позволяет использовать устройство в студийных условиях.
• Регулировка усиления: Два потенциометра для точной настройки уровня входного сигнала.
• Универсальное питание: Работает от сетей 110–240 В, адаптируясь к разным стандартам напряжения.

Что входит в набор?

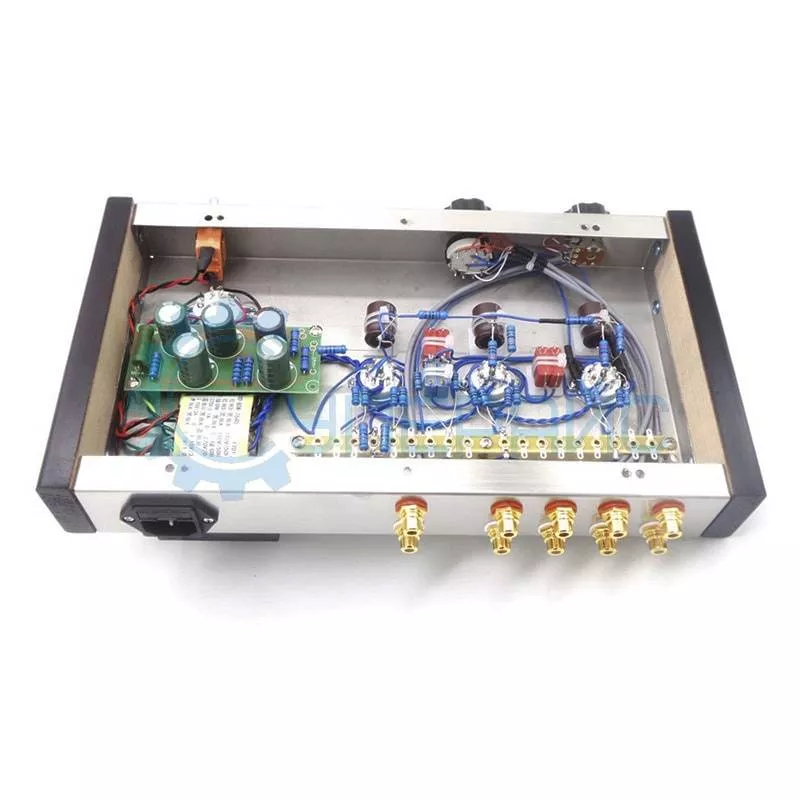

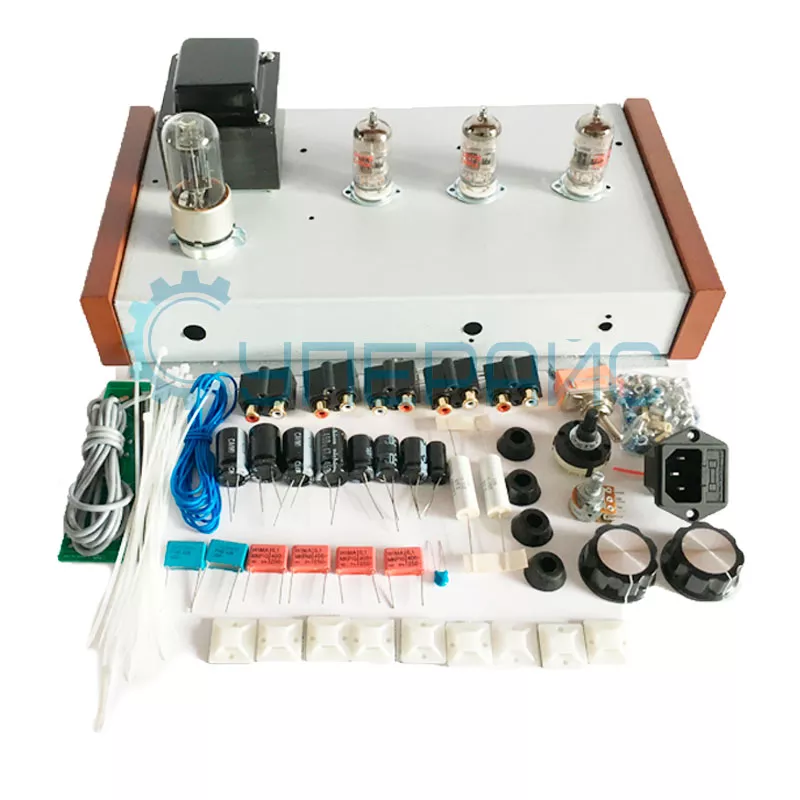

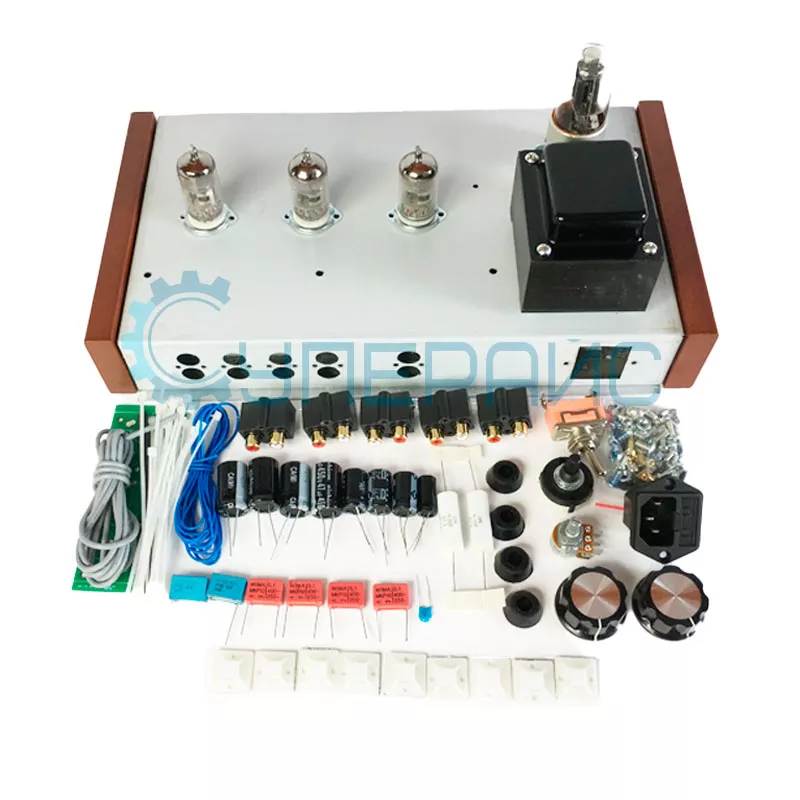

Комплект содержит все для сборки: трансформаторы, лампы 12AX7 и 6Z5P, шасси из анодированного металла, деревянные боковины, аудиоконденсаторы, резисторы, монтажную плату, разъемы и крепеж. Инструкция с цветовой маркировкой упрощает процесс даже для новичков.

Почему этот конструктор стоит внимания?

• Аутентичность: Повторяет схему классического предусилителя Marantz, ценимого за «винтажное» звучание.
• Гибкость: Подходит для обработки сигналов виниловых проигрывателей, микрофонов или гитарных усилителей.
• Качество компонентов: Лампы 12AX7 от проверенных производителей и пленочные конденсаторы с низким уровнем шума.

Важно: Из-за активного тепловыделения устройство требует свободного пространства вокруг корпуса. Установка в вентилируемую стойку или на открытую полку обязательна.

Конструктор Marantz M7 на лампах 12AX7 — это мост между эпохами. Он сочетает винтажную схему, низкий уровень шума и возможность кастомизации, предлагая звук, который не воспроизведет ни один цифровой процессор.
