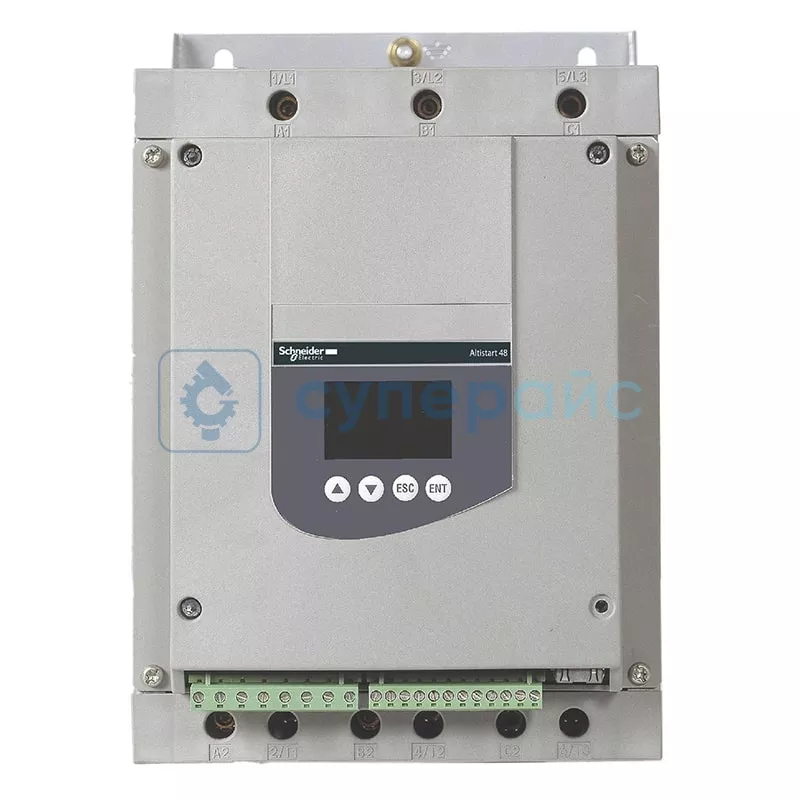

Плавный пусковой модуль Schneider Electric ATS48C11Q
Для физических лиц при заказе от 5000 рублей Почтой России
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Schneider Electric ATS48C11Q
31216
31214
31180
Описание Schneider Electric ATS48C11Q
Технические характеристики Schneider Electric ATS48C11Q
| Серия | Altistart 48 |
| Тип | устройство плавного пуска |
| Специальная область применения продукта | Тяжелые промышленные применения и насосы |
| Число фаз | 3 |
| Категория применения | AC-53A |
| Номинальный рабочий ток | 110 А |
| Номинальный ток в тяжелом режиме | 88 А |
| Заводская настройка тока | 100 А |
| Мощность двигателя |
55 кВт в 230 В подключение последовательно к каждой обмотке двигателя для стандартных приложений 55 кВт в 400 В соединение в линии питания двигателя для стандартных приложений 75 кВт в 400 В подключение последовательно к каждой обмотке двигателя для работы в сложных условиях 90 кВт в 400 В подключение последовательно к каждой обмотке двигателя для стандартных приложений 22 кВт в 230 В соединение в линии питания двигателя для работы в сложных условиях 30 кВт в 230 В соединение в линии питания двигателя для стандартных приложений 45 кВт в 230 В подключение последовательно к каждой обмотке двигателя для работы в сложных условиях 45 кВт в 400 В соединение в линии питания двигателя для работы в сложных условиях |
| Мощность рассеиваемая при нормальном режиме работы | 322 Вт |
| Мощность рассеиваемая при тяжелом режиме работы | 252 Вт |
| Присоединение устройства |
в линии питания двигателя последовательно к каждой обмотке двигателя |
| Минимальный коммутируемый ток | 10 мА в 6 В пост. ток (релейные выходы) |
| Количество дискретных входов | 5 |
| Тип дискретного входа |
PTC, 750 Ом в 25 °C (STOP, RUN, LI3, LI4) логический, ≤ 8 мА, 4300 Ом |
| Тип дискретных входов | Программированный цифровой вход при состоянии 0: < 5 В |
| Количество дискретных выходов | 2 |
| тип дискретного выхода |
(LO1) логический выход 0 В конфигурируемые общие (LO2) логический выход 0 В конфигурируемые общие (R1) Релейные выходы реле аварии нет (R2) Релейные выходы конец пуска реле нет (R3) Релейные выходы двигатель запитан нет |
| Протокол порта связи | Modbus |
| Канал обмена данными | последовательный |
| Скорость передачи интерфейса | 4800, 9600, 19200 бит/с |
| Защита от |
перегрева обрыв фазы |
| Общие характеристики | |
| Напряжение питания | 230 - 415 В, 50 - 60 Гц |
| Интерфейс | RJ-45, RS-485 |
| Рабочая температура | - 10 - 40 °C |
| Температура хранения | - 25 - 70 °C |
| Габариты упаковки | 290 x 190 x 235 мм |
| Вес | 8,3 кг |
| Комплектация | устройство плавного пуска Schneider Electric ATS48C11Q – 1 шт |
Обзорная таблица устройств плавного пуска Schneider Electric
| Характеристики | Schneider Electric ATS48D75Q | Schneider Electric ATS48D62Q | Schneider Electric ATS48D47Q | Schneider Electric ATS48D38Q | Schneider Electric ATS48C11Q |
| Номинальный рабочий ток | 75 А | 62 А | 47 А | 38 А | 110 А |
| Мощность рассеиваемая при нормальном режиме работы | 245 Вт | 201 Вт | 142 Вт | 116 Вт | 322 Вт |
| Присоединение устройства |
в линии питания двигателя последовательно к каждой обмотке двигателя |
||||
| Количество дискретных входов | 5 | ||||
| Тип дискретного входа |
PTC, 750 Ом в 25 °C (STOP, RUN, LI3, LI4) логический, ≤ 8 мА, 4300 Ом |
||||
| Тип дискретных входов | Программированный цифровой вход при состоянии 0: < 5 В | ||||
| Количество дискретных выходов | 2 | ||||
| Защита о перегрева и обрыва фазы | есть | ||||
| Интерфейс | RJ-45, RS-485 | ||||
Пусковой модуль Schneider Electric ATS48C11Q
Одним из важных факторов безаварийной работы техники на предприятиях выступает плавный пуск: Schneider Electric предлагает модуль ATS48C11Q, который помогает запускать асинхронные электродвигатели без резких скачков тока. Номинальный рабочий ток 110 А обуславливает работу с мощными промышленными агрегатами различных типов. Этот разработанный Schneider Electric модуль располагает двумя дискретными выходами для управления дополнительными устройствами автоматизации.
Категория применения AC-53A в данном случае определяет класс коммутационной аппаратуры для частых пусков под нагрузкой. Подобные условия работы требуют повышенной износостойкости контактных групп. Интерфейс RJ-45 и RS-485 даёт связь с системами диспетчерского управления. Протокол Modbus обуславливает лёгкую интеграцию в промышленные сети. Скорость передачи данных может составлять 4800, 9600, 19200 бит/с. Вариативность помогает выбрать оптимальные параметры для конкретной задачи.
Аппарат подойдёт:
- предприятиям нефтехимической промышленности с агрессивными средами;
- операторам водопроводных станций с центробежными насосами;
- заводам пищевой индустрии с конвейерными линиями;
- горнодобывающим компаниям с транспортёрным оборудованием.
Специальная область применения продукта включает тяжёлые промышленные условия эксплуатации и насосные установки большой мощности. Такое оборудование работает в непрерывном режиме при высоких нагрузках. Защита устройства помогает избежать перегрева, а также обрыва фазы.
Какие задачи поможет решать прибор:
- уменьшение механических ударов при запуске крупногабаритного оборудования;
- предотвращение аварийных остановок производственных линий;
- снижение энергопотребления в момент пуска двигателей;
- контроль температурного режима электродвигателя.
