Генератор сигналов XR2206 (конструктор)
Генератор сигналов XR2206 (конструктор)
Генератор сигналов XR2206 (конструктор)
Генератор сигналов XR2206 (конструктор)
Генератор сигналов XR2206 (конструктор)
Генератор сигналов XR2206 (конструктор)
Генератор сигналов XR2206 (конструктор)
Генератор сигналов XR2206 (конструктор)
1 199 руб.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ XR2206

Характеристики генератора сигналов
Диапазон частот 1 Гц - 1 МГц
Форма сигналов синусоидальная, прямоугольная, треугольная
Выходное сопротивление 600 Ом ± 10%
Синусоидальный сигнал
Амплитуда 0 - 3 В при 9 В
Искажение ≤ 1% (1 кГц)
Неравномерность + 0,05 дБ 1 Гц - 100 кГц
Прямоугольный сигнал
Амплитуда 8 В (без нагрузки) при 9 В
Время нарастания 50 нс (при 1 кГц)
Время спада 30 нс (при 1 кГц)
Рассимметрия 5% (при 1 кГц)
Треугольный сигнал
Амплитуда 0 - 3 В при 9 В
Нелинейность 1% (до 100 кГц)
Общие характеристики

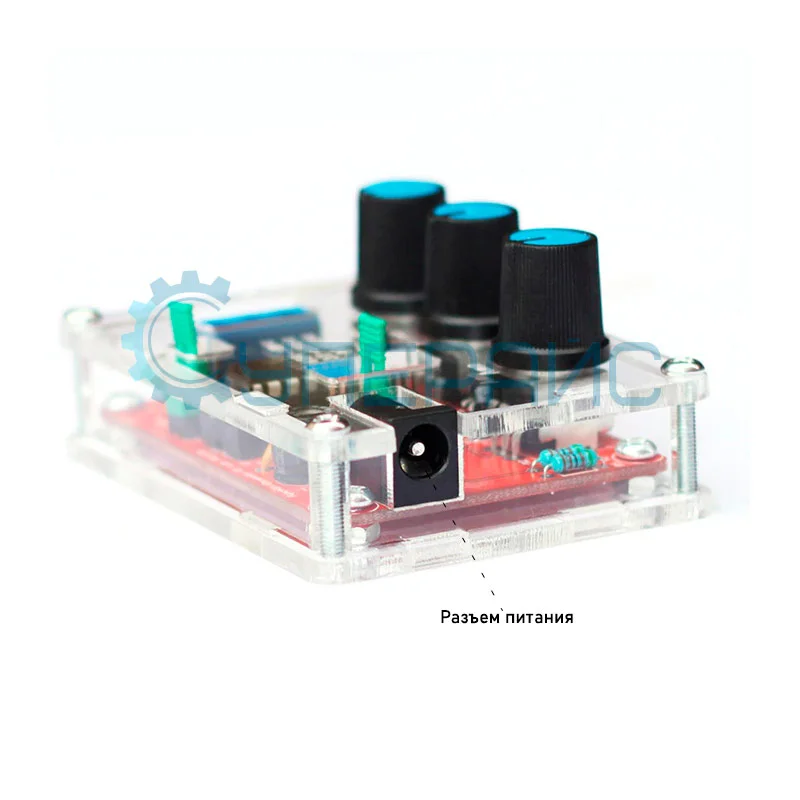

Питание DC 9 - 12 В
Вес 200 г

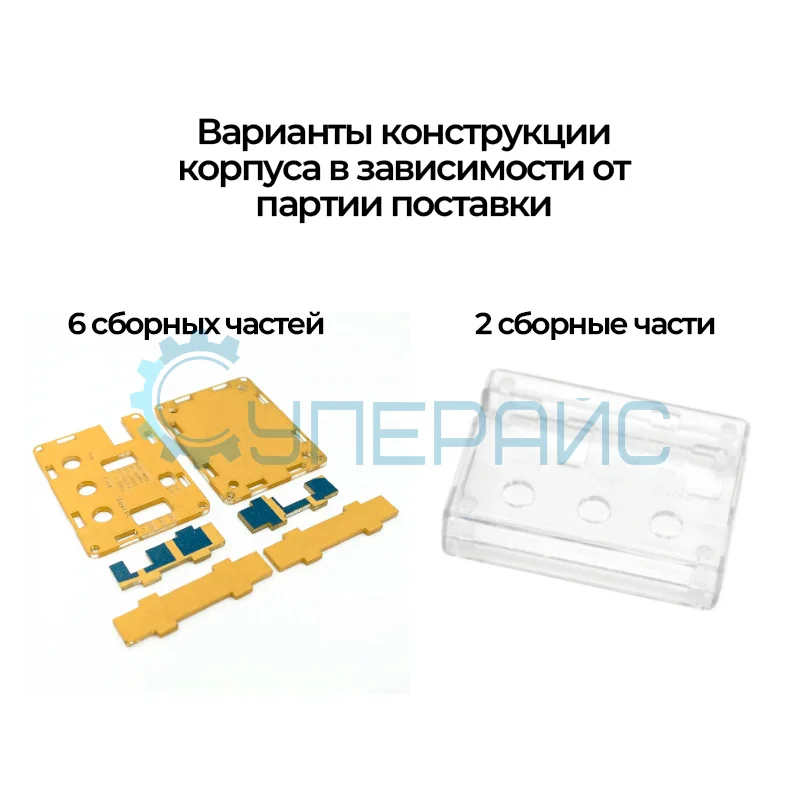

Комплектация генератор сигналов XR2206 - 1 шт

инструкция по эксплуатации - 1 шт
Совместимость Двухканальный усилитель мощности сигнала JUNTEK DPA-1698
Усилитель мощности сигнала генератора JUNTEK DPA-2698

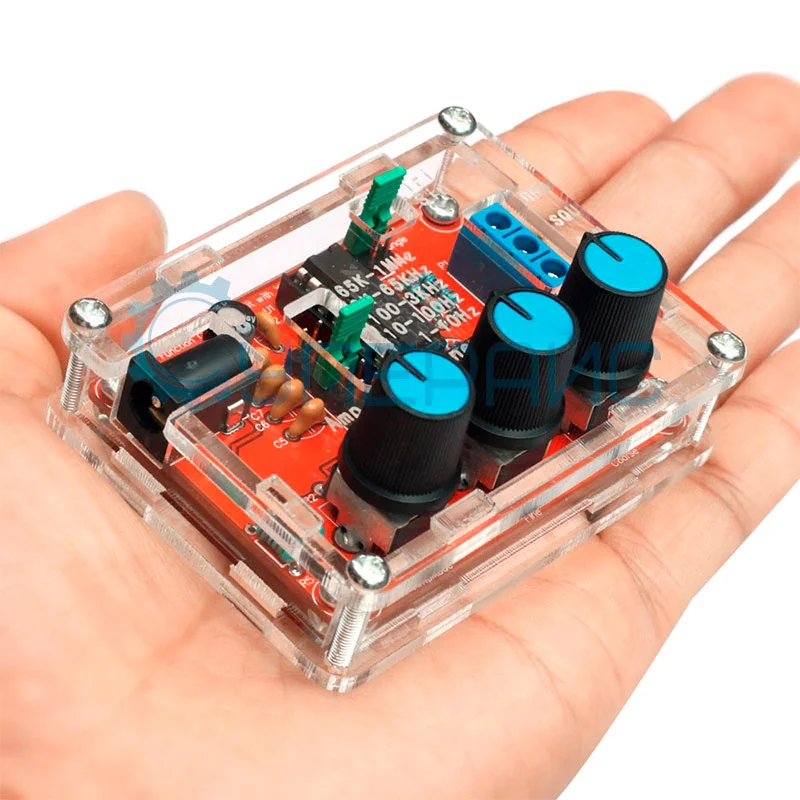

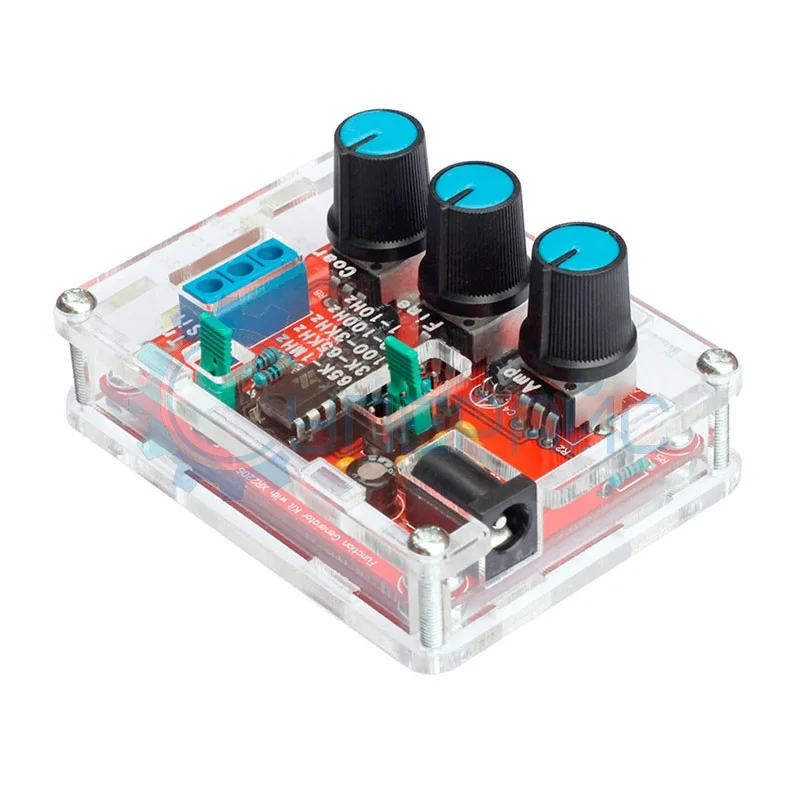

Компактный и функциональный генератор на микросхеме XR2206 из набора Kit

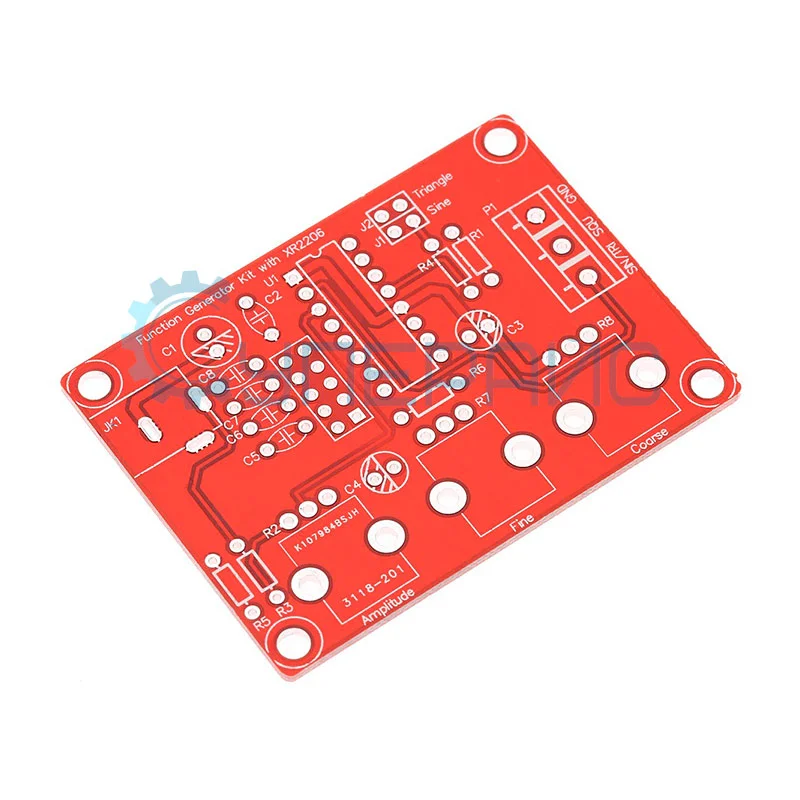

Собрать генератор XR2206 своими руками может даже начинающий радиолюбитель. Набор для function dds generator не содержит SMD-компонентов и синтезирует в собранном виде частоты в диапазоне от 1 Гц до 1 МГц.

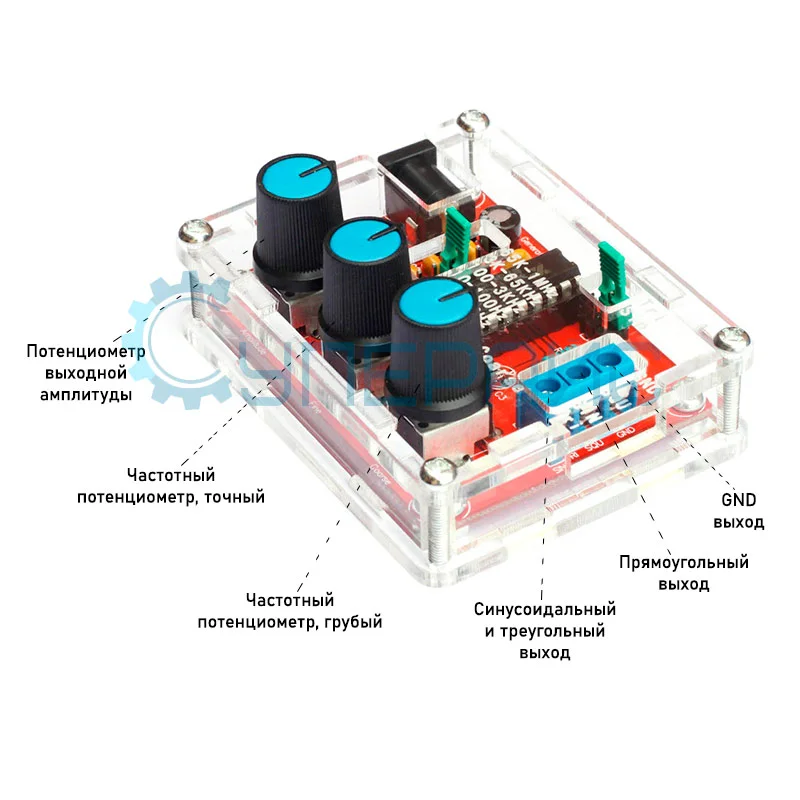

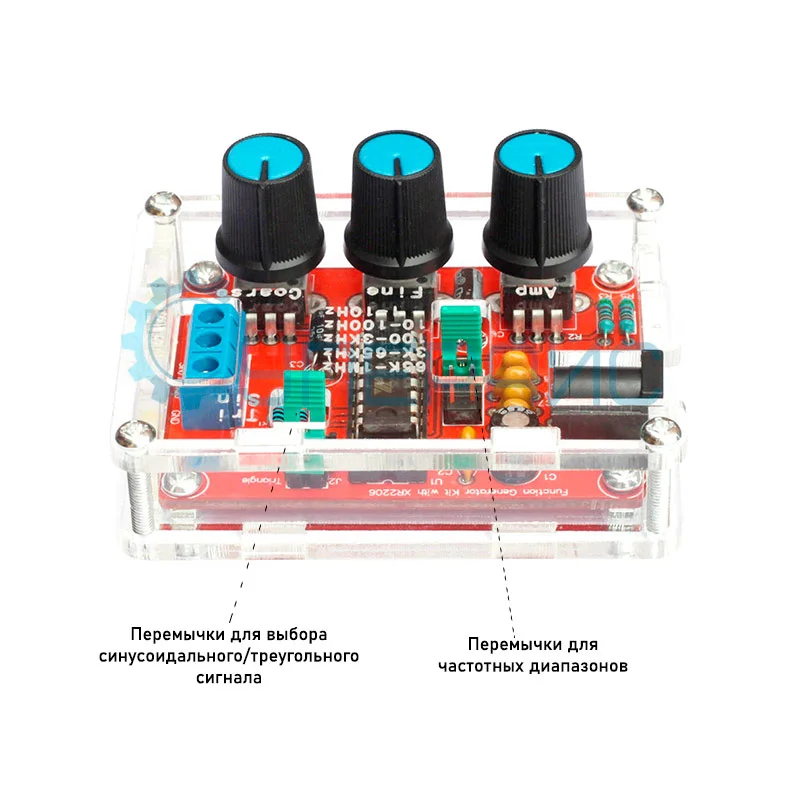

Функциональный прибор является генератором синуса, прямоугольных импульсов и треугольника. Форма сигнала выбирается при помощи поворотного переключателя, а амплитуда — потенциометрами, грубо и плавно.

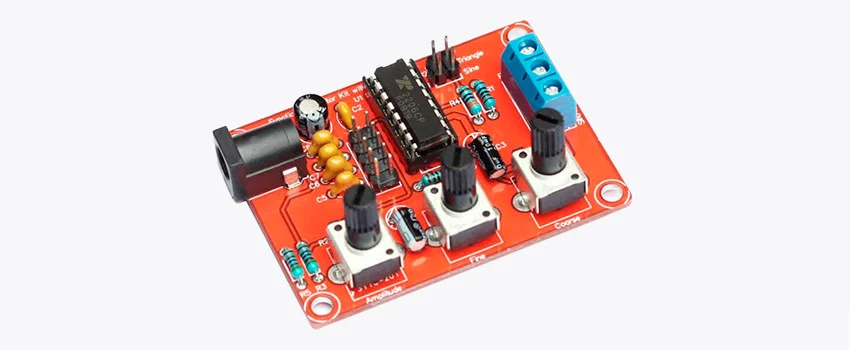

Функциональный генератор сигналов XR2206

Для импульсного сигнала её можно увеличивать до 8 В. При треугольном и синусоидальном сигнале — до 3 В. Так как конструктор не содержит больших интегральных схем (БИС), то собирать его можно без специальных технологий.

Следует учесть, что как генератор электромагнитных волн, прибор будет иметь ограниченное применение, так как максимальная генерируемая частота, соответствующая длине волны 300 м, будет перекрывать только длинноволновый и средневолновый диапазоны радиоволн.

Используемые интегральные схемы

Генератор сигналов diy kit, схема которого содержит усилитель TDA7056A, имеет нелинейность треугольного сигнала, не превышающую 1%, время нарастания прямоугольного сигнала — 50 нс и искажения синусоидального — не более 1%. Микросхема характеризуется минимальным коэффициентом нелинейных искажений и низким уровнем собственных шумов.

Формирует сигналы ИМС ICL8038, которая поставляется с панелькой, для быстрой замены, например, на отечественный аналог — К174ГФ2. Datasheet у этих микросхем практически совпадает. Генератор XR2206 для катушки Мишина подходит по причине соответствия частот, точность которых, в данном случае, не является критичной.

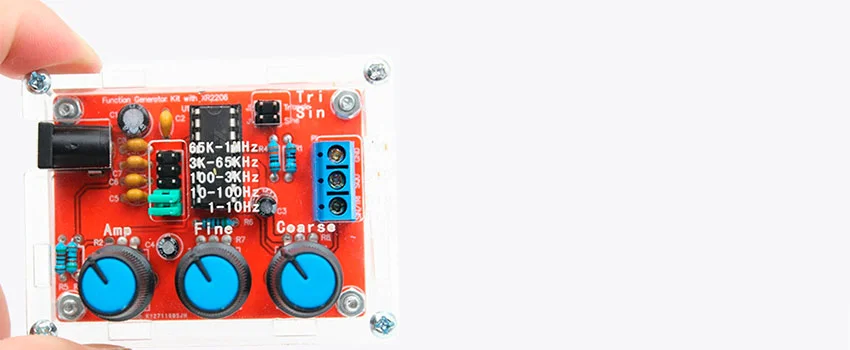

Низкочастотный генератор сигналов XR2206

Интегральная схема XR2206, при добавлении соответствующих корректирующих цепей, может выполнять следующие функции:

  • Генератора качающейся частоты;
  • Генератора с амплитудной или частотной модуляцией;
  • Преобразователя напряжения в частоту;
  • Генератора с модуляцией FSK (частотной манипуляцией);
  • Получение линейного АМ-сигнала;
  • Регулирование несимметрии генерируемых полуволн от 1 до 99%;
  • Подбор TTL уровней управляющего напряжения при FSK-манипуляции.

Генератор относится к среднему классу и работает с применением дифференциальных пар, позволяющих обойтись без использования миниатюрных термостатов.

Марк
В целом генератор порадовал, сборка много времени не заняла. Ношу его с собой в кармашке, для своей цены функционал у него достойный. Начинающим радиолюбителям советую, я один из них, сложностей в нем никаких не нашел. Заказываю не в первый раз в этом магазине, очередной раз убеждаюсь в качестве товаров.
