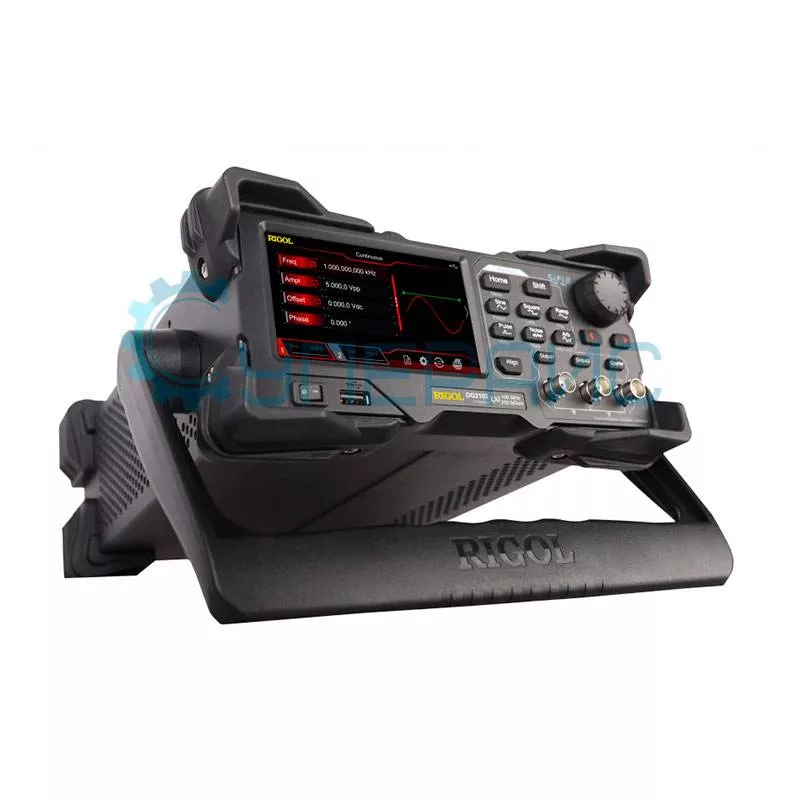

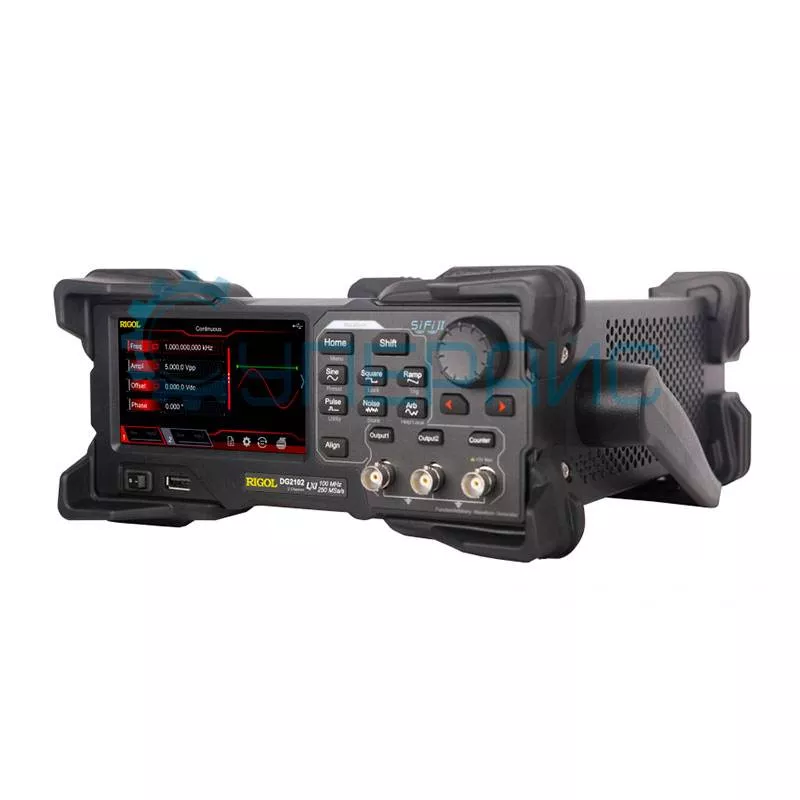

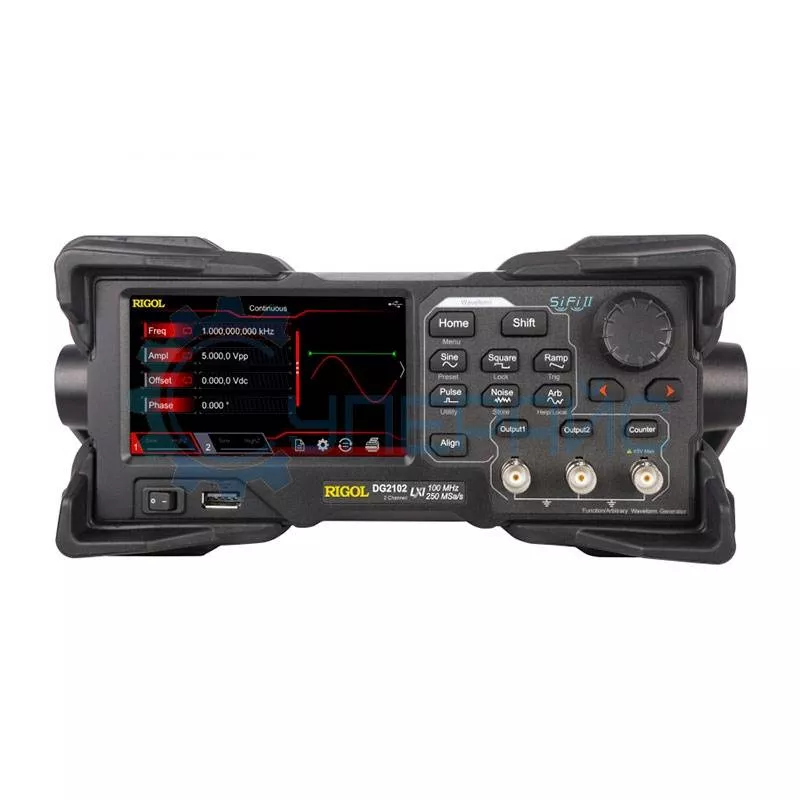

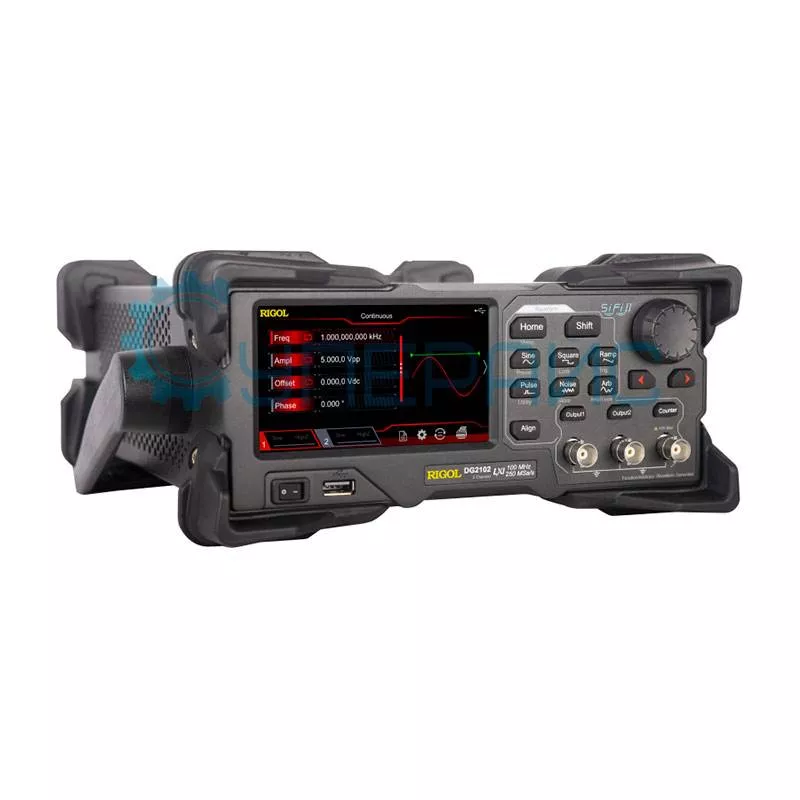

Генератор специальных сигналов Rigol DG2102
158 800 ₽
158 800 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 1 шт.
Склад в Гуанчжоу: 1 шт.
Артикул (код товара)
9042
Модель (серия)
DG2102
Производитель (бренд)
Страна производства
Гарантия, мес.
36
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики RIGOL DG2102
Артикул (код товара)
9042
Модель (серия)
DG2102
Страна производства
Гарантия, мес.
36
Вид
Настольный (стационарный)
Тип
функциональный генератор сигналов специальных форм
функциональный генератор сигналов произвольных форм
генератор импульсов
генератор шума
функциональный генератор сигналов произвольных форм
генератор импульсов
генератор шума
Категория по частотному диапазону
Кол-во каналов
Макс. частота
100 МГц
Частота дискретизации на канал, МВыб/с
Глубина памяти на канал
Вертикальное разреш. (по амплитуде)
Точность, %
Диагональ встр. дисплея (размер), дюйм
Генерируемые формы сигналов
Синусоидальный сигнал
Меандр и прямоугольный сигналы
Импульсный сигнал
Пилообразный и треугольный сигналы
Шум
Меандр и прямоугольный сигналы
Импульсный сигнал
Пилообразный и треугольный сигналы
Шум
Амплитуда, Vp-p
Показать больше
Показать меньше
Описание RIGOL DG2102
Технические характеристики Rigol DG2102
| Количество каналов | 2 | ||
| Полоса пропускания | 100 МГц | ||
| Частота дискретизации | 250 МВыб/с | ||
| Диапазон частот | 1 мкГц - 100 МГц | ||
| Вертикальное разрешение | 16 бит | ||
| Глубина памяти | 16 Мб | ||
| Стандартные формы сигналов | синусоидальные, прямоугольные, пилообразные, импульсные, шумовые, гармонические, DC, двухтональные, произвольные | ||
| Произвольные формы сигналов | экспоненциальные (возрастание, убывание), Гаусса, Лоренца и тд. | ||
| Частотные характеристики | |||
| Синусоидальный сигнал | 1 мкГц - 100 МГц | ||
| Прямоугольный сигнал | 1 мкГц - 25 МГц | ||
| Импульсный сигнал | 1 мкГц - 25 МГц | ||
| Пилообразный сигнал | 1 мкГц - 2 МГц | ||
| Гармонический сигнал | 1 мкГц - 25 МГц | ||
| PRBS | 2 Кбит/с - 60 Мбит/с | ||
| Двухтональный сигнал | 1 мкГц - 20 МГц | ||
| RS232 | диапазон скоростей: 9600, 14400, 19200, 38400, 57600, 115200, 128000, 230400 | ||
| Произвольный сигнал | 1 мкГц - 20 МГц | ||
| Разрешение | 1 мкГц | ||
| Точность | ± 1 ppm, 18 - 28 °C | ||
| Характеристики синусоидального сигнала | |||
| Гармоническое искажение |
DC - 10 МГц: - 55 дБ 10 МГц - 20 МГц: - 50 дБ 20 МГц - 40 МГц: - 40 дБ > 40 МГц: - 35 дБ |
||
| Полное гармоническое искажение | < 0.075 % (10 Гц - 20 кГц) | ||
| Характеристики прямоугольного сигнала | |||
| Время нарастания/спада | ≤ 9 нс | ||
| Выброс | ≤ 5 % | ||
| Скважность | 0,01 - 99,99 % | ||
| Характеристики пилообразного сигнала | |||
| Линейность | < 1 % | ||
| Симметричность | 0 - 100 % | ||
| Характеристики импульсного сигнала | |||
| Импульс | 16 нс - 1000 кс | ||
| Ширина импульса | ≥ 8 нс | ||
| Выброс | < 5 % | ||
| Характеристики произвольного сигнала | |||
| Частотный диапазон | 1 мкГц - 20 МГц | ||
| Глубина памяти | 16 Мб | ||
| Минимальное время нарастания/спада | ≥ 8 нс | ||
| Выброс | ≤ 5 % | ||
| Выходной сигнал | |||
| Амплитуда |
≤ 10 МГц: 1 мВ - 10 В ≤ 30 МГц: 1 мВ - 5 В ≤ 60 МГц: 1 мВ - 2.5 В > 60 МГц: 1 мВ - 1 В |
||
| Точность | ± 1 % + 5 мВ | ||
| Импеданс | 50 Ом | ||
| Защита от | короткого замыкания и перегрузки | ||
| Характеристики развертки | |||
| Форма несущей волны | синусоидальная, прямоугольная, пилообразная, произвольна | ||
| Тип | линейный, логарифмический, шаговый | ||
| Время развертки | 1 мс - 500 с | ||
| Время удержания развёртки | 0 мс - 500 с | ||
| Источник триггера | внешний, внутренний, ручной | ||
| Маркер | задний фронт сигнала синхронизации (программируемый) | ||
| Характеристики BURST | |||
| Форма несущей волны | синусоидальная, прямоугольная, пилообразная, импульсная, шумовая, произвольная, PRBS, RS232 | ||
| Несущая частота | 2 мГц - 100 МГц | ||
| Время цикла | 1 мкс - 500 с ± 1 % | ||
| Количество импульсов | от 1 до 1000000 или бесконечно | ||
| Закрытый источник | внешний триггер | ||
| Источник запуска | внутренний, внешний, ручной | ||
| Задержка срабатывания | 0 нс до 100 с | ||
| Характеристики модуляции | |||

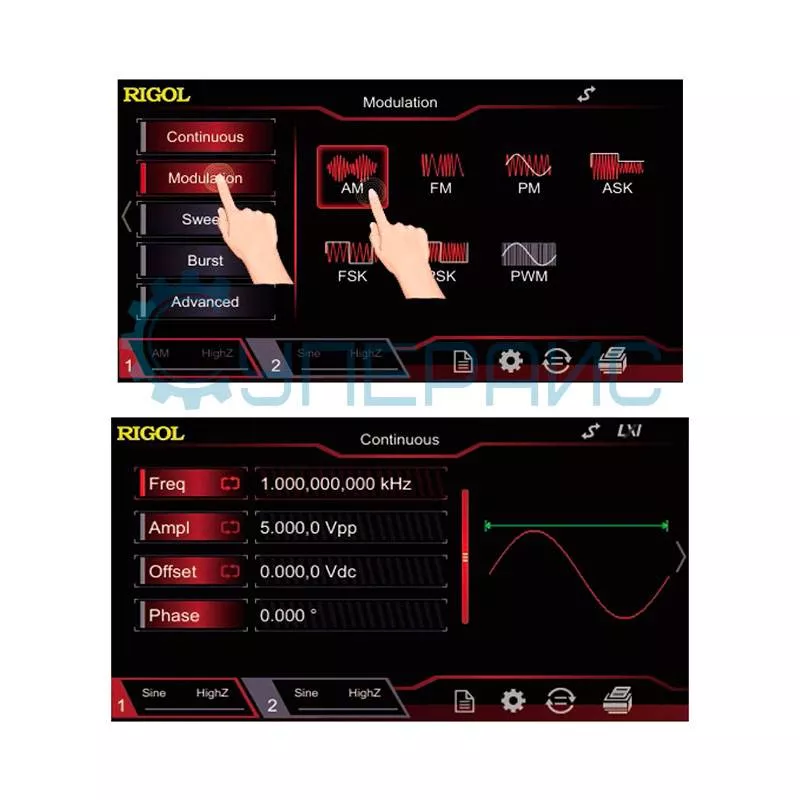

| Типы модуляции | AM, FM, PM, ASK, FSK, PSK, PWM | ||
| Форма несущей волны | синусоидальная, прямоугольная, пилообразная, произвольная | ||
| AM | |||
| Источник | внутренний / внешний | ||
| Модулирующая форма волны | синусоидальная, прямоугольная, пилообразная, шумовая, произвольная | ||
| Глубина | 0 - 120 % | ||
| Модулирующая частота | 2 мГц - 1 МГц | ||
| FM | |||
| Источник | внутренний / внешний | ||
| Модулирующая форма волны | синусоидальная, прямоугольная, пилообразная, шумовая, произвольная | ||
| Модулирующая частота | 2 мГц - 1 МГц | ||
| PM | |||
| Источник | внутренний / внешний | ||
| Модулирующая форма волны | синусоидальная, прямоугольная, пилообразная, шумовая, произвольная | ||
| Отклонение фазы | 0° - 360° | ||
| Модулирующая частота | 2 мГц - 1 МГц | ||
| ASK, FSK, PSK | |||
| Источник | внутренний / внешний | ||
| Модулирующая форма волны | прямоугольная волна с коэффициентом заполнения 50% | ||
| Модулирующая частота | 2 мГц - 1 МГц | ||
| PWM | |||
| Форма несущей волны | импульсная волна | ||
| Источник | внутренний / внешний | ||
| Модулирующая форма волны | синусоидальная, прямоугольная, пилообразная, шумовая, произвольная волна | ||
| Модулирующая частота | 2 мГц - 1 МГц | ||
| Триггерный вход | |||
| Уровень сигнала | TTL | ||
| Ширина импульса | > 100 нс | ||
| Триггерный выход | |||
| Уровень сигнала | TTL | ||
| Ширина импульса | > 60 нс | ||
| Входное сопротивление | 50 Ом | ||
| Максимальная частота | > 1 МГц | ||
| Частотомер | |||
| Функции измерений | частота, период, положительная/отрицательная ширина импульса, рабочий цикл | ||
| Диапазон входной частоты | 1 мкГц - 240 МГц | ||
| Период измерений | 4 нс - 1 кс | ||
| Разрешение по частоте | 7 бит/с | ||
| Общие характеристики | |||
| Дисплей | 4,3 дюйма TFT LCD, 480 х 272 | ||

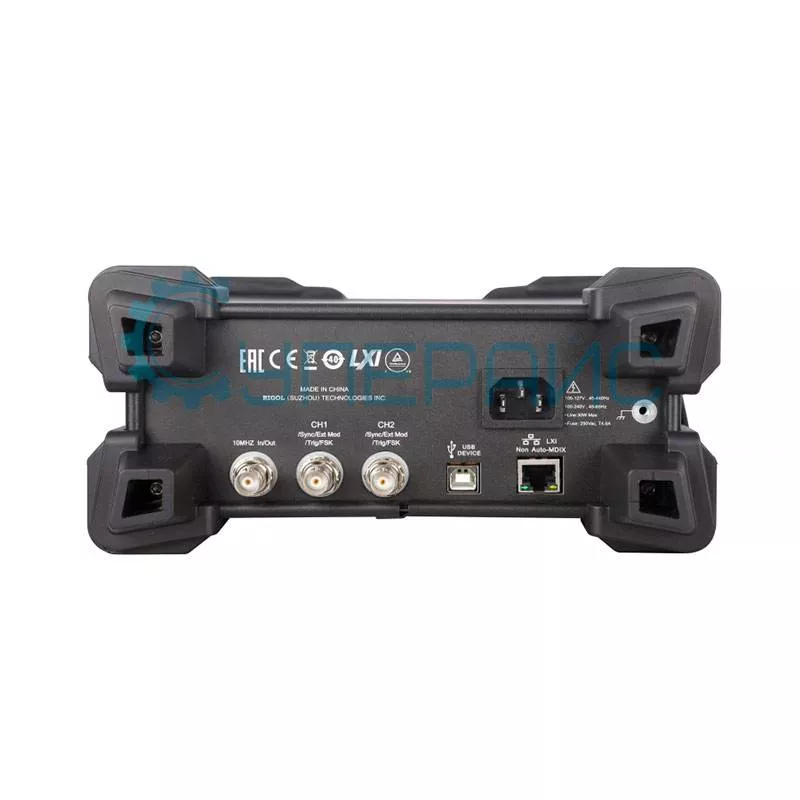

| Интерфейс | USB | ||
| Питание | 100 - 240 В AC, 45 - 65 Гц | ||
| Потребляемая мощность | < 30 Вт | ||
| Температура хранения | 1 - 40 ℃ | ||
| Влажность | < 80 % | ||
| Габариты изделия | 318 х 261,5 х 112 мм | ||
| Габариты упаковки | 440 х 340 х 225 мм | ||
| Вес нетто | 3,2 кг | ||
| Вес брутто | 4,55 кг | ||

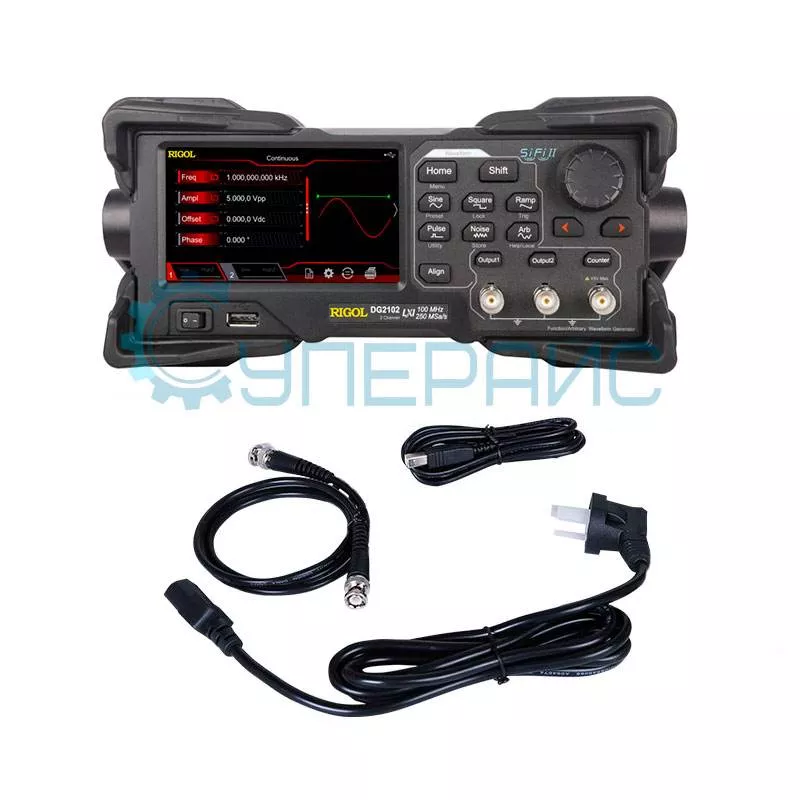

| Комплектация |
генератор сигналов Rigol DG2102 - 1 шт кабель питания - 1 шт BNC кабель - 1 шт USB кабель - 1 шт инструкция по эксплуатации - 1 шт |
||
Обзорная таблица генераторов сигнала RIGOL DG2000
| Характеристики | DG2052 | DG2072 | DG2102 |
| Количество каналов | 2 | ||
| Выходная частота | 50 МГц | 70 МГц | 100 МГц |
| Частота дискретизации | 250 МВыб/с | ||
| Основные формы сигналов | синусоидальная, прямоугольная, линейно изменяющееся, импульсная, шумовая, постоянный ток, двухтональный | ||
| Расширенные формы сигналов | PRBS, RS232, последовательность | ||
| Встроенные сигналы произвольной формы | 160 типов сигналов, включая Sinc, экспоненциальный рост, экспоненциальный спад, ЭКГ, Гаусс, HaverSine, Лоренц и т.д. | ||
| Разрешение | 1 мкГц | ||
| Частотомер | есть | ||
| Функция измерения | частота, период, ширина положительного/отрицательного импульса, рабочий цикл | ||
Генератор сигналов Rigol DG2102
Генератор для тестирования устройств Rigol DG2102 формирует сигналы различной формы в рамках решения измерительных задач. Агрегат создает тестовые последовательности для проверки электронного оборудования. Рассмотрим распространенные заблуждения насчёт подобных приборов на примере этого аппарата.
- Сложности при измерении частоты сигналов
Встроенный 7-разрядный частотомер измеряет параметры внешних сигналов. Такая разрядность делает измерения очень точными.
- Невозможность одновременной работы с разными сигналами
Этот генератор импульсов Rigol оборудован двумя независимыми выходами. Такое количество каналов упрощает тестирование сложных устройств в сравнении с одноканальными моделями.
- Скромные возможности по частоте
Полоса пропускания 100 МГц у этой модели означает широкую область тестирования. Диапазон частот от 1 мкГц до 100 МГц охватывает множество потребностей при работе с электроникой.

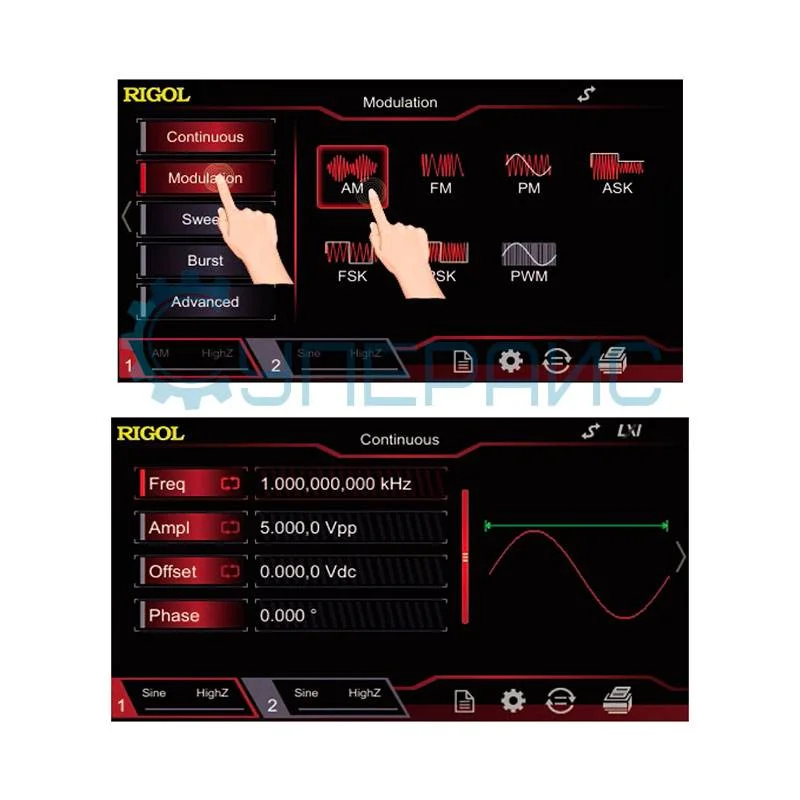

- Неудобство считывания показаний

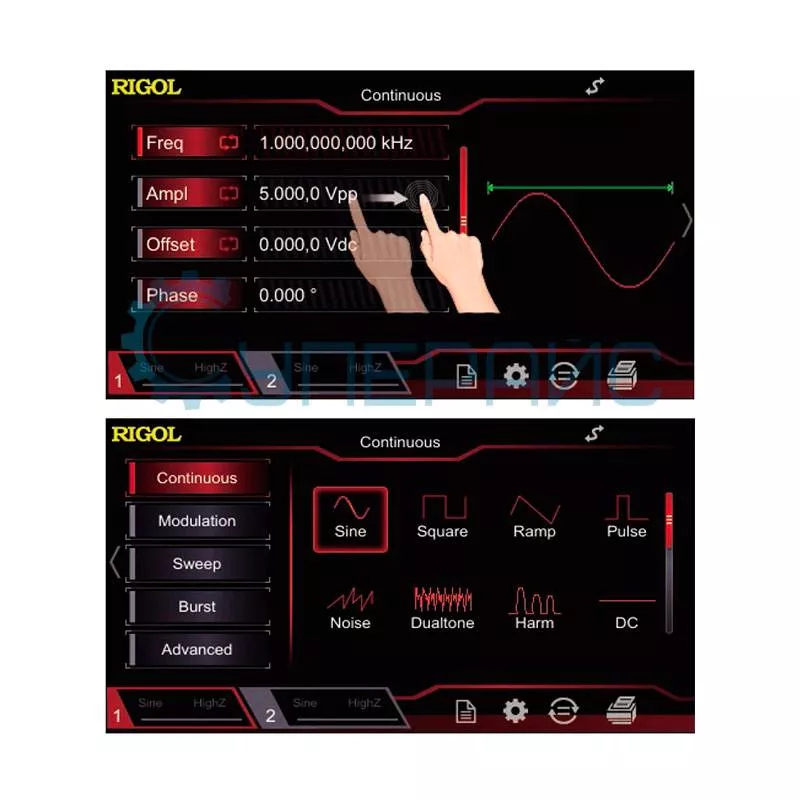

Дисплей 4,3 дюйма, выполненный по технологии TFT LCD, опровергает этот миф:
- наглядно отображается информация;
- разрешение 480 х 272 точки даёт детализированную картину;
- графический экран показывает форму конкретного сигнала.
- Сложности при установке оборудования
Универсальные параметры питания (100-240 В) позволяют подключаться к разным электросетям. Частота питания 45-65 Гц соответствует мировым стандартам. Габариты модели сравнительно небольшие и дают экономить место на рабочем столе. Вес составляет 3,2 кг, перемещение прибора не вызовет трудностей.
Области применения аппарата:
- создание электронных устройств;
- ремонт измерительного оборудования;
- тестирование аудиотехники;
- проверка цифровых схем.
Документация и ПО RIGOL DG2102
Название
Язык
Версия
Размер и тип
Краткое руководство пользователя генераторов сигнала Rigol серии DG2000
Язык:
Русский
Размер и тип:
1,02 МБ,
pdf
Руководство пользователя для генератора сигналов Rigol DG2102
Язык:
Английский
Размер и тип:
2 МБ,
PDF
Спецификация для генератора сигналов Rigol DG2102
Язык:
Английский
Размер и тип:
2 МБ,
PDF
Руководство по программированию для генератора сигналов Rigol DG2102
Язык:
Английский
Размер и тип:
2 МБ,
PDF
Руководство по тестированию производительности для генератора сигналов Rigol DG2102
Язык:
Английский
Размер и тип:
854 КБ,
PDF
Инструкция по эксплуатации программного обеспечения Ultra Station генератора сигналов Rigol DG2102
Язык:
Английский
Размер и тип:
660 КБ,
PDF
Программное обеспечение Ultra Sigma для генератора сигналов Rigol DG2102
Язык:
Английский
Размер и тип:
521 МБ,
ZIP
ZIP
Программное обеспечение Ultra Station для генератора сигналов Rigol DG2102
Язык:
Английский
Размер и тип:
15.2 МБ,
ZIP
ZIP
Показать больше
Показать меньше
Отзывы RIGOL DG2102
SUPEREYES.RU
04.09.2025 10:15:05
Генератор специальных сигналов Rigol DG2102
Генератор сигналов произвольной формы со встроенным 7-разрядным частотомером
Количество каналов: 2
Форма сигналов: синусоидальная, прямоугольная, пилообразная, импульсная, шумовая, DC, гармоническая, двухтональная, экспоненциальная, Гаусса, Лоренца, произвольная
Диапазон частот: 1 мкГц - 100 МГц
Guest
04.09.2025 10:15:05
Генератор работает четко и стабильно, интерфейс интуитивно понятен даже без глубокого изучения инструкции. Формирование сигналов точное, шумы минимальны, что особенно важно для точных измерений. Корпус собран добротно, все разъемы плотно сидят. Спасибо
SUPEREYES.RU
05.09.2025 03:25:51
Guest
Генератор работает четко и стабильно, интерфейс интуитивно понятен даже без глубокого изучения инструкции. Формирование сигналов точное, шумы минимальны, что особенно важно для точных измерений. Корпус собран добротно, все разъемы плотно сидят. Спасибо
Генератор работает четко и стабильно, интерфейс интуитивно понятен даже без глубокого изучения инструкции. Формирование сигналов точное, шумы минимальны, что особенно важно для точных измерений. Корпус собран добротно, все разъемы плотно сидят. Спасибо
Здравствуйте!
Благодарим вас за подробный отзыв о генераторе сигналов Rigol DG2102. Замечательно, что вы отметили стабильную работу прибора, удобный интерфейс и высокую точность формирования сигналов с минимальными шумами — это действительно важные характеристики для точных измерений. Отдельное спасибо за комментарий о качественной сборке и надёжных разъёмах.
Мы рады, что покупка полностью оправдала ваши ожидания!
С уважением, Администрация магазина Суперайс
SUPEREYES.RU
04.09.2025 10:15:05
Генератор специальных сигналов Rigol DG2102
Генератор сигналов произвольной формы со встроенным 7-разрядным частотомером
Количество каналов: 2
Форма сигналов: синусоидальная, прямоугольная, пилообразная, импульсная, шумовая, DC, гармоническая, двухтональная, экспоненциальная, Гаусса, Лоренца, произвольная
Диапазон частот: 1 мкГц - 100 МГц
Guest
04.09.2025 10:15:05
Генератор работает четко и стабильно, интерфейс интуитивно понятен даже без глубокого изучения инструкции. Формирование сигналов точное, шумы минимальны, что особенно важно для точных измерений. Корпус собран добротно, все разъемы плотно сидят. Спасибо
SUPEREYES.RU
05.09.2025 03:25:51
Guest
Генератор работает четко и стабильно, интерфейс интуитивно понятен даже без глубокого изучения инструкции. Формирование сигналов точное, шумы минимальны, что особенно важно для точных измерений. Корпус собран добротно, все разъемы плотно сидят. Спасибо
Генератор работает четко и стабильно, интерфейс интуитивно понятен даже без глубокого изучения инструкции. Формирование сигналов точное, шумы минимальны, что особенно важно для точных измерений. Корпус собран добротно, все разъемы плотно сидят. Спасибо
Здравствуйте!
Благодарим вас за подробный отзыв о генераторе сигналов Rigol DG2102. Замечательно, что вы отметили стабильную работу прибора, удобный интерфейс и высокую точность формирования сигналов с минимальными шумами — это действительно важные характеристики для точных измерений. Отдельное спасибо за комментарий о качественной сборке и надёжных разъёмах.
Мы рады, что покупка полностью оправдала ваши ожидания!
С уважением, Администрация магазина Суперайс
Показать больше
Показать меньше
Ваш отзыв успешно отправлен!
Отзыв появится на сайте после модерации.
Получить коммерческое предложение
Сотрудничаем с коммерческими организациями и государственными бюджетными учреждениями.
Работаем по прямому договору и участвуем во всех видах конкурентных процедур в рамках 44-ФЗ и
223-ФЗ. Оказываем помощь в составлении технического задания на оборудование.
Заполните форму и получите всю нужную информацию о выбранном оборудовании в виде коммерческого предложения:
- актуальные цены и сроки поставки;
- информация о скидке;
- наличие на наших складах.
С этим товаром покупают
Добавить в избранное
Артикул (код товара):
22991
Модель (серия):
-
Производитель:
Другой
Страна производства:
Китай
Гарантия, мес.:
12
Категория по частотному диапазону:
генератор НЧ-сигналов (низкочастотный, диапазон частот до 2 МГц)
Кол-во каналов:
1
Диагональ встр. дисплея (размер), дюйм:
0,4
Вес (кг):
0,15
Сложность:
2
Добавить в избранное
Артикул (код товара):
17501
Модель (серия):
FY201
Производитель:
FeelTech
Страна производства:
Гарантия, мес.:
12
Категория по частотному диапазону:
генератор НЧ-сигналов (низкочастотный, диапазон частот до 2 МГц)
Кол-во каналов:
1
Точность, %:
1
Диагональ встр. дисплея (размер), дюйм:
1,44
Амплитуда, Vp-p:
< 10
Добавить в избранное
Артикул (код товара):
13543
Модель (серия):
ICL8038
Производитель:
Другой
Страна производства:
Китай
Гарантия, мес.:
12
Категория по частотному диапазону:
генератор НЧ-сигналов (низкочастотный, диапазон частот до 2 МГц)
Кол-во каналов:
1
Вертикальное разреш. (по амплитуде):
8 бит
Точность, %:
1
Диагональ встр. дисплея (размер), дюйм:
Нет
Добавить в избранное
Артикул (код товара):
828
Модель (серия):
XR2206
Производитель:
Shenzhen Jiesheng Industrial
Страна производства:
Китай
Гарантия, мес.:
12
Категория по частотному диапазону:
генератор НЧ-сигналов (низкочастотный, диапазон частот до 2 МГц)
Кол-во каналов:
1
Диагональ встр. дисплея (размер), дюйм:
Нет
Амплитуда, Vp-p:
> 3
Вес нетто, кг:
1
Похожие товары
В Госреестре РФ
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
24361
Модель (серия):
DSG3065B-IQ
Производитель:
RIGOL
Страна производства:
Китай
Гарантия, мес.:
12
Категория по частотному диапазону:
генератор СВЧ-сигналов (высокочастотный, диапазон частот до десятков ГГц)
Кол-во каналов:
1
Диагональ встр. дисплея (размер), дюйм:
4,3
Вес (кг):
8,03
Сложность:
2
В Госреестре РФ
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
24224
Модель (серия):
DSG3065B
Производитель:
RIGOL
Страна производства:
Китай
Гарантия, мес.:
12
Категория по частотному диапазону:
генератор СВЧ-сигналов (высокочастотный, диапазон частот до десятков ГГц)
Кол-во каналов:
1
Диагональ встр. дисплея (размер), дюйм:
4,3
Вес (кг):
8,03
Сложность:
2
В Госреестре РФ
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
3719
Модель (серия):
DG4162
Производитель:
RIGOL
Страна производства:
Китай
Гарантия, мес.:
36
Категория по частотному диапазону:
генератор СВЧ-сигналов (высокочастотный, диапазон частот до десятков ГГц)
Кол-во каналов:
2
Частота дискретизации на канал, МВыб/с:
500
Глубина памяти на канал:
16 Кб
Вертикальное разреш. (по амплитуде):
14 бит
В Госреестре РФ
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
3001
Модель (серия):
DG1022Z
Производитель:
RIGOL
Страна производства:
Китай
Гарантия, мес.:
36
Категория по частотному диапазону:
генератор ВЧ-сигналов (высокочастотный, диапазон частот до 50-150 МГц)
Кол-во каналов:
2
Частота дискретизации на канал, МВыб/с:
200
Глубина памяти на канал:
2 Мб
Вертикальное разреш. (по амплитуде):
14 бит
Ранее просмотренные Вами
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
9042
Модель (серия):
DG2102
Производитель:
RIGOL
Страна производства:
Китай
Гарантия, мес.:
36
Категория по частотному диапазону:
генератор ВЧ-сигналов (высокочастотный, диапазон частот до 50-150 МГц)
Кол-во каналов:
2
Частота дискретизации на канал, МВыб/с:
250
Глубина памяти на канал:
16 Мб
Вертикальное разреш. (по амплитуде):
16 бит
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
19123
Модель (серия):
-
Производитель:
Другой
Страна производства:
Китай
Гарантия, мес.:
3
Тип контактного разъема датчиков:
Штыревой разъем пин-экстендер
Вес (кг):
1
Сложность:
3
Наличие обучающего материала:
Есть (на китайском языке)
Наборы на базе:
cовместимые с платформой Arduino
