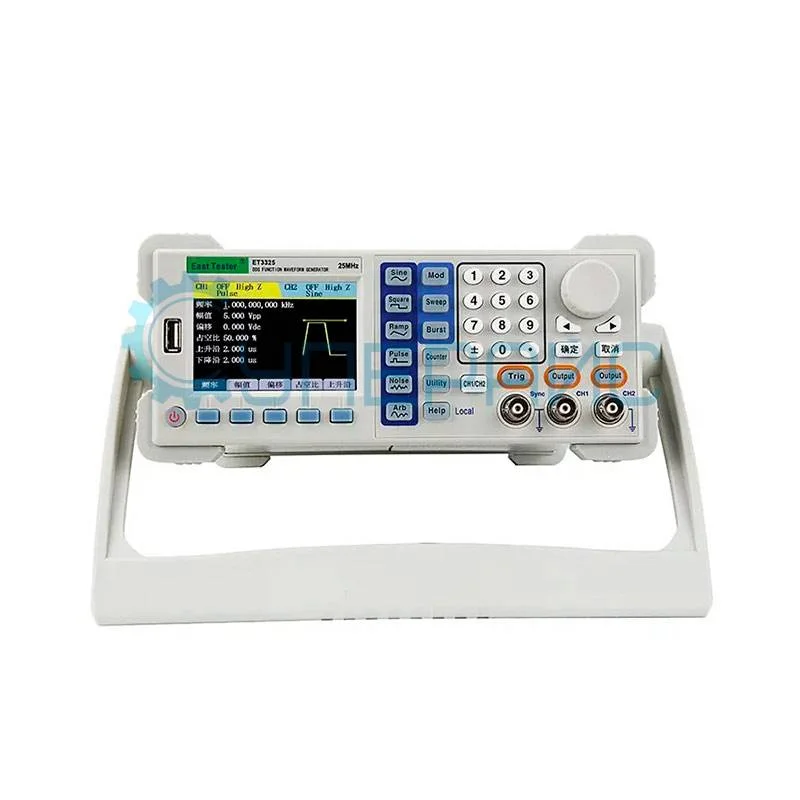

Двухканальный генератор сигналов специальной формы East Tester ET3325
28 010 ₽
28 010 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 5 шт.
Артикул (код товара)
9352
Модель (серия)
ET3325
Производитель (бренд)
Страна производства
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики East Tester ET3325
Артикул (код товара)
9352
Модель (серия)
ET3325
Сертификат
дистрибьютор
Страна производства
Гарантия, мес.
12
Вид
Настольный (стационарный)
Тип
функциональный генератор сигналов специальных форм
функциональный генератор сигналов произвольных форм
генератор импульсов
генератор шума
функциональный генератор сигналов произвольных форм
генератор импульсов
генератор шума
Категория по частотному диапазону
Кол-во каналов
Макс. частота
25 МГц
Частота дискретизации на канал, МВыб/с
Глубина памяти на канал
Вертикальное разреш. (по амплитуде)
Точность, %
Диагональ встр. дисплея (размер), дюйм
Генерируемые формы сигналов
Синусоидальный сигнал
Меандр и прямоугольный сигналы
Импульсный сигнал
Пилообразный и треугольный сигналы
Шум
Меандр и прямоугольный сигналы
Импульсный сигнал
Пилообразный и треугольный сигналы
Шум
Показать больше
Показать меньше
Описание East Tester ET3325
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ East Tester ET3325
| Характеристики генератора сигналов | |||
|
Количество каналов |
2 | ||
| Полоса пропускания | 25 МГц | ||
| Частота дискретизации | 160 МВыб/с | ||
| Диапазон частот | 1 мкГц - 25 МГц | ||
| Вертикальное разрешение | 12 бит | ||
| Глубина памяти | 16 Кб | ||
| Формы сигналов | синусоидальные, прямоугольные, пилообразные, импульсные, шумовые, DC, произвольные | ||
| Частотные характеристики | |||
| Синусоидальный сигнал | 1 мкГц - 25 МГц | ||
| Прямоугольный сигнал | 1 мкГц - 5 МГц | ||
| Импульсный сигнал | 1 мкГц - 10 МГц | ||
| Пилообразный сигнал | 1 мкГц - 500 кГц | ||
| Произвольный сигнал | 1 мкГц - 5 МГц | ||
| Шумовой сигнал | 1 мкГц - 7 МГц | ||
| Разрешение | 1 мкГц | ||
| Точность | ± 5 ppm | ||
| Характеристики синусоидального сигнала | |||
| Гармоническое искажение |
CH1: 0 - 1 МГц: -45 дБ 1 МГц - 10 МГц: -40 дБ 10 МГц - 20 МГц: -30 дБ 20 МГц - 40 МГц: -25 дБ 40 МГц - 70 МГц: -20 дБ CH2: 0 - 1 МГц: -45 дБ 1 МГц - 40 МГц: -40 дБ 40 МГц - 70 МГц: -35 дБ |
||
| Полное гармоническое искажение | < 0.2% (20 Гц - 20 кГц) | ||
| Характеристики прямоугольного сигнала | |||
| Время нарастания/спада | < 20 нс | ||
| Выброс | < 5% | ||
| Скважность |
≤ 100 кГц: 1% - 99% ≤ 5 МГц: 20% - 80% ≤ 10 МГц: 40% - 60% (разрешение 0,1%) |
||
| Характеристики пилообразного сигнала | |||
| Линейность | < 0,1% | ||
| Симметричность | 0 - 100% | ||
| Характеристики импульсного сигнала | |||
| Частотный диапазон | 1 мкГц - 10 МГц | ||
| Период фронта | 20 нс - 1 нс | ||
| Выброс | < 5% | ||
| Характеристики произвольного сигнала | |||
| Частотный диапазон | 1 мкГц - 5 МГц | ||
| Глубина памяти |
16 Кб в одноканальном режиме 4 Кб в двухканальном режиме |
||
| Минимальное время нарастания/спада | 20 нс | ||
| Выходной сигнал | |||
| Амплитуда |
CH1: ≤ 20 МГц: 1 мВ - 10 В > 20 МГц: 1 мВ - 5 В CH2: ≤ 20 МГц: 1 мВ - 3 В |
||
| Разрешение | 1 мВ (3 бита) | ||
| Импеданс | 50 Ом | ||
| Защита от | короткого замыкания, автоматическое отключение при перегрузке | ||
| Характеристики развертки | |||
| Форма несущей волны | синусоидальная, прямоугольная, пилообразная, импульсная, произвольная (кроме DC) | ||
| Тип | линейный или логарифмический | ||
| Время развертки | 1 мс - 500 с | ||
| Источник триггера | внешний, внутренний, ручной | ||
| Характеристики BURST | |||
| Форма несущей волны | синусоидальная, прямоугольная, пилообразная, импульсная, шумовая, произвольная (кроме DC) | ||
| Начальная / конечная фаза | от 0°C до +360°C | ||
| Время цикла | 1 мкс - 500 с ± 1% | ||
| Источник запуска | внутренний, внешний, ручной | ||
| Характеристики модуляции | |||
| Типы модуляции | AM, FM, PM, ASK, FSK, PSK | ||
| Форма несущей волны | синусоидальная, прямоугольная, пилообразная, импульсная, произвольная (кроме DC) | ||
| AM | |||
| Источник | внутренний / внешний | ||
| Модулирующая форма волны | синусоидальная, прямоугольная, пилообразная | ||
| Частота | 2 мГц - 20 кГц | ||
| FM | |||
| Источник | внутренний / внешний | ||
| Модулирующая форма волны | синусоидальная, прямоугольная, пилообразная | ||
| Частота | 2 мГц - 20 кГц | ||
| PM | |||
| Источник | внутренний / внешний | ||
| Модулирующая форма волны | синусоидальная, прямоугольная, пилообразная | ||
| Отклонение фазы | 0° - 360° | ||
| ASK, FSK, PSK | |||
| Источник | внутренний / внешний | ||
| Модулирующая форма волны | прямоугольная волна с коэффициентом заполнения 50% (2 мГц - 1 МГц) | ||
| Триггерный вход | |||
| Уровень сигнала | TTL | ||
| Ширина импульса | > 100 нс | ||
| Время отклика | развертка по частоте: < 10 мкс импульсная последовательность: < 500 нс | ||
| Частотомер | |||
| Входной уровень | TTL (100 мВ - 5 В) | ||
| Диапазон входной частоты | 1 Гц - 200 МГц | ||
| Разрешение по частоте | 6 бит/с | ||
| Общие характеристики | |||
| Дисплей | 3,5 дюйма TFT LCD, 480 х 320 | ||

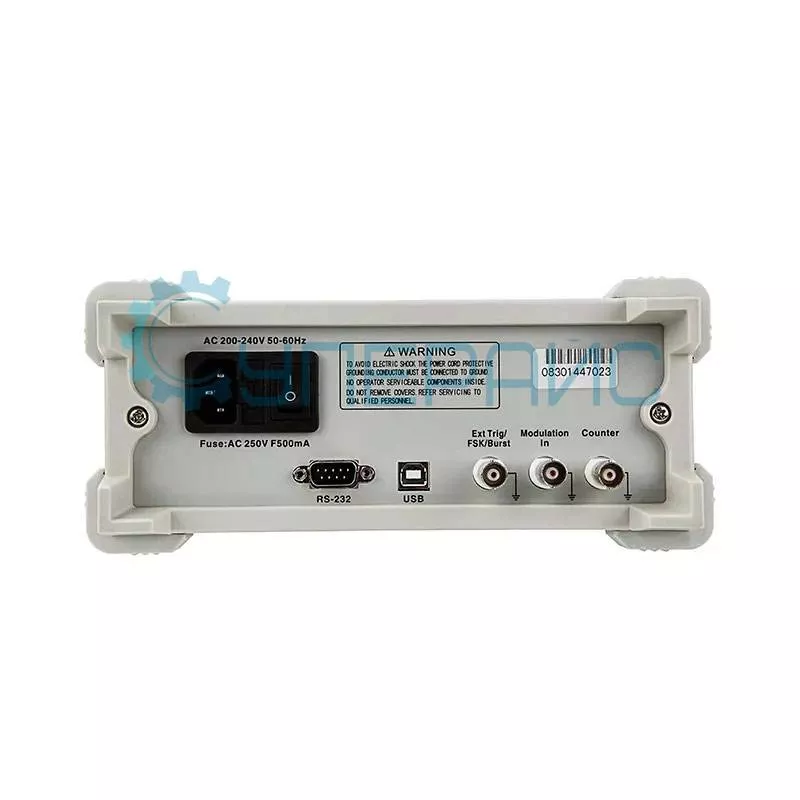

| Интерфейс | USB, RS-232 | ||
| Питание | 220 В ± 10%, 45 - 65 Гц | ||
| Потребляемая мощность | < 40 Вт | ||
| Температура хранения | 10℃ - 40℃ | ||
| Влажность | < 90% | ||
| Габариты | 305 х 265 х 125 мм | ||
| Вес нетто | 2600 г | ||

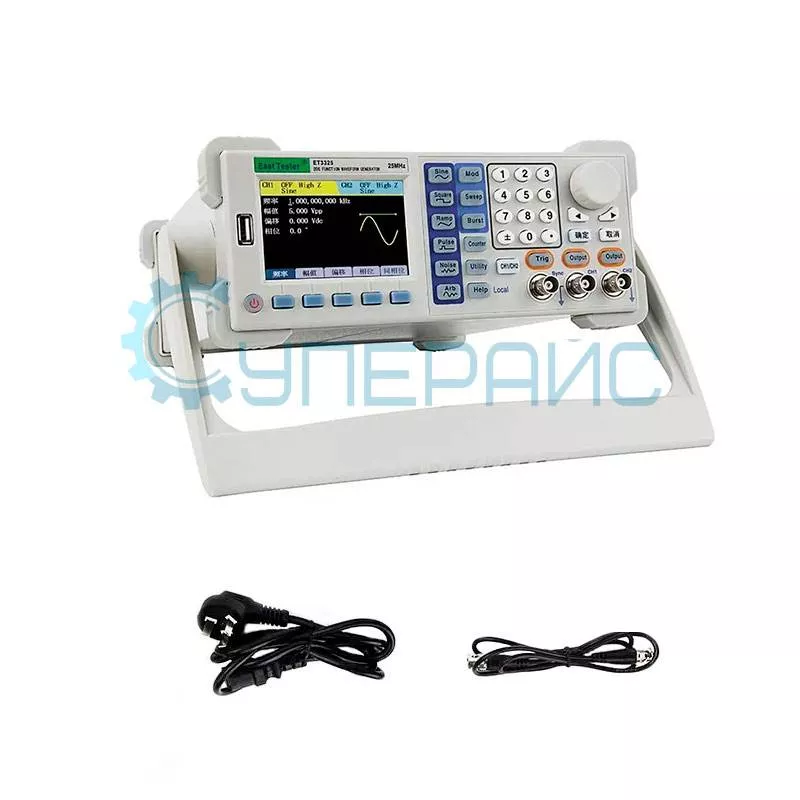

| Комплектация | генератор сигналов East Tester ET3325 - 1 шт | ||
|
|
кабель питания - 1 шт BNC кабель - 1 шт диск с ПО - 1 шт |
||

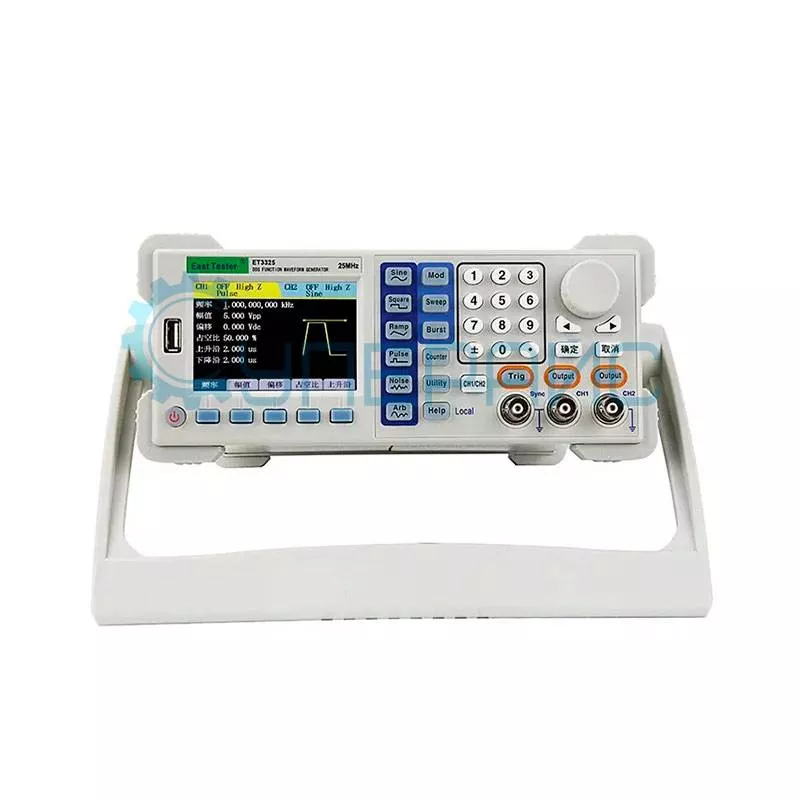

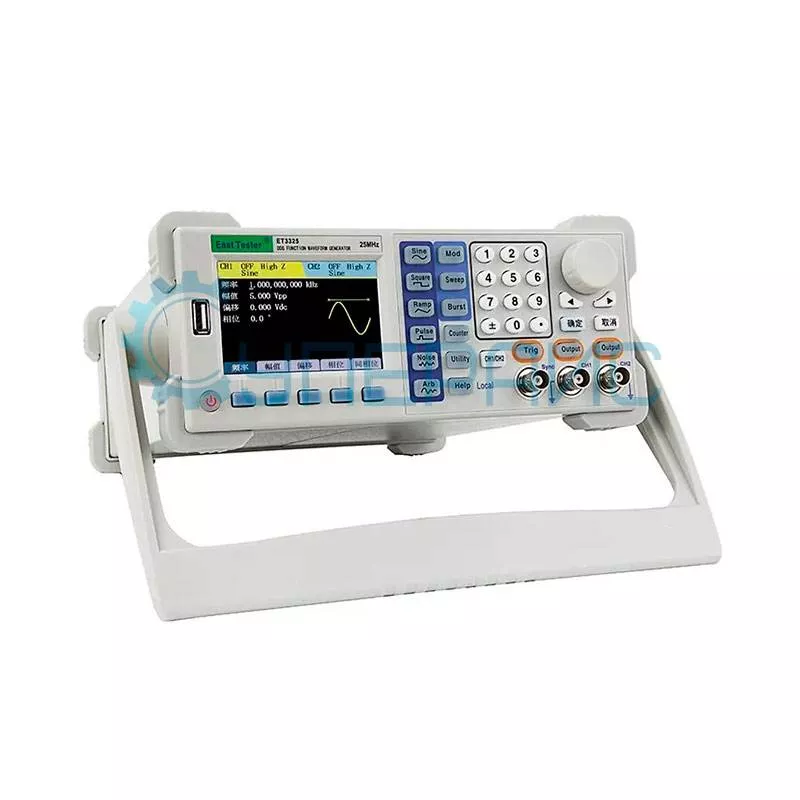

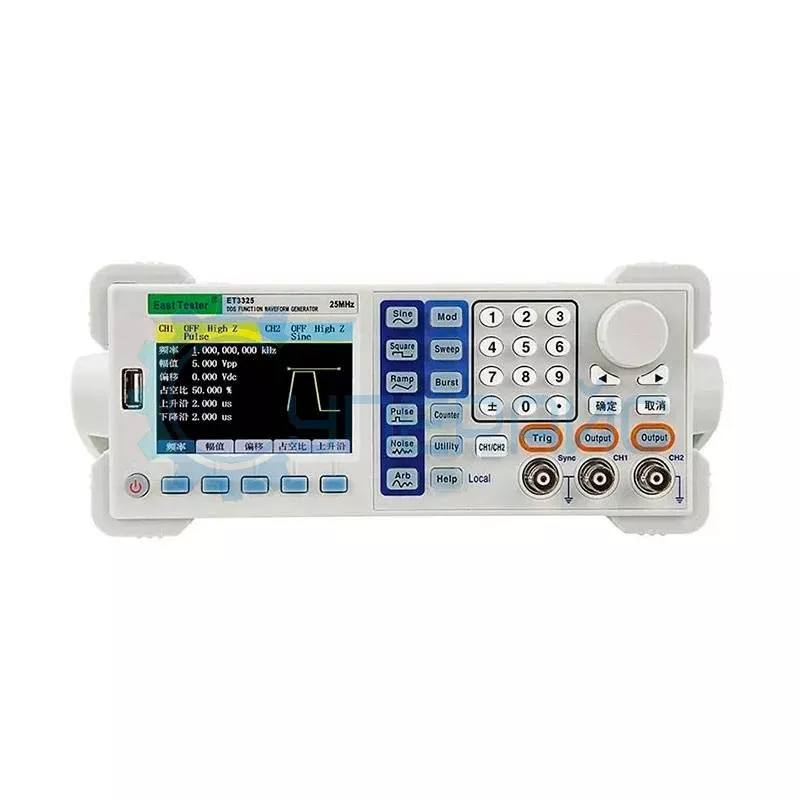

Двухканальный генератор сигналов ET3325, East Tester
ET3325 - это цифровой генератор функций с частотой пропускания до 200 МГц. Сигнал генерируется по технологии DDS. Это гарантирует высокое частотное разрешение, стабильность, точность и перестройку сигналов без задержек. Два выходных канала CH1 и CH2 могут работать в разных режимах, которые настраиваются в соответствующем подменю. Там можно задать характер их отношения «основной – вспомогательный».
Генерируемые импульсы могут иметь одну из стандартных форм, которые применяются для диагностики и проверки электронных устройств. Это синус, пилообразный фронт, шум и многое другое. Помимо этого, есть функции, позволяющие задать форму самостоятельно.
