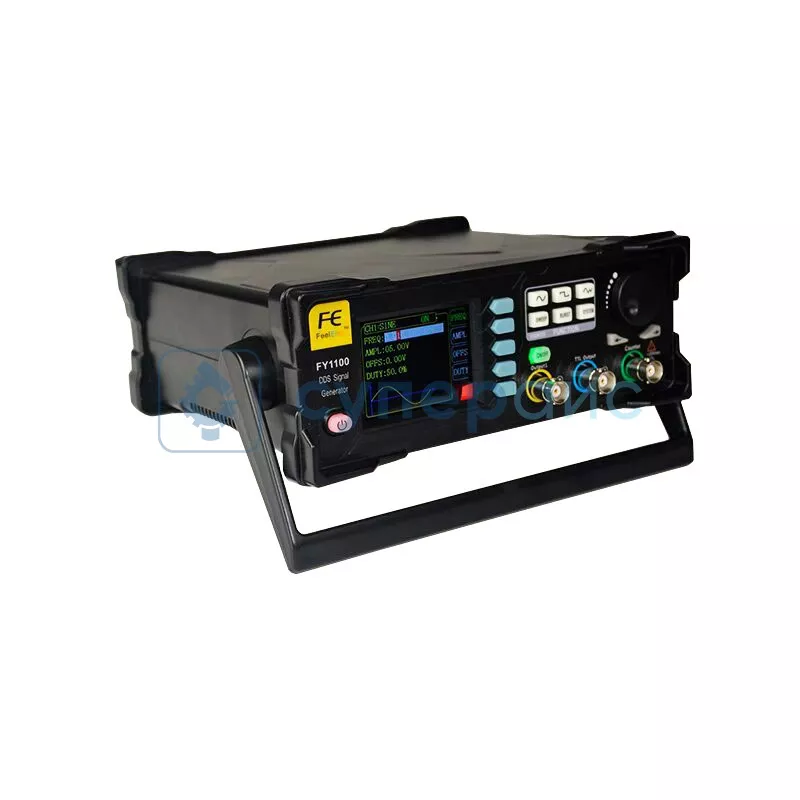

Одноканальный генератор сигнала FeelTech FeelElec FY1100-05M
8 050 ₽
8 050 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 3 шт.
Склад в Гуанчжоу: 10 шт.
Артикул (код товара)
21797
Модель (серия)
FY1100-05M
Производитель (бренд)
Страна производства
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики FeelTech FY1100-05M
Артикул (код товара)
21797
Модель (серия)
FY1100-05M
Страна производства
Гарантия, мес.
12
Вид
Настольный (стационарный)
Тип
функциональный генератор сигналов специальных форм
функциональный генератор сигналов произвольных форм
функциональный генератор сигналов произвольных форм
Категория по частотному диапазону
Кол-во каналов
Макс. частота
5 МГц
Частота дискретизации на канал, МВыб/с
Вертикальное разреш. (по амплитуде)
Точность, %
Диагональ встр. дисплея (размер), дюйм
Вес (кг)
0,47
Сложность
2
Амплитуда, Vp-p
Показать больше
Показать меньше
Описание FeelTech FY1100-05M
Технические характеристики FeelTech FeelElec FY1100-05M
| Количество каналов | 1 |
| Выходная частота | 5 МГц |
| Диапазон частот синусоидальной волны | 0 - 5 МГц |
| Диапазон частот прямоугольных волн | 0 - 2 МГц |
| Диапазон частот треугольной волны | 0 - 3 МГц |
| Диапазон частот TTL | 0 - 5 МГц |
| Другие диапазоны частот волн | 0 - 3 МГц |
| Минимальное разрешение по частоте | 10 мГц (0,01 Гц) |
| Точность частоты | ± 5 х 10 |
| Стабильность частоты | ± 1 х 10 / 3 ч |
| Выходное сопротивление | 50 Ом ± 10 % (типичный) |
| Характеристики формы сигнала | |
| Тип сигнала | синусоидальная волна, прямоугольная волна (регулируемый рабочий цикл), COMS (регулируемый рабочий цикл), волна постоянного тока, треугольная волна, восходящая пилообразная волна, нисходящая пилообразная волна, ступенчатая треугольная волна, положительная полная волна, положительная полуволна, волна нерегулярного шума, форма сигнала амплитудной модуляции, форма сигнала частотной модуляции |
| Частота дискретизации сигнала | 150 Мвыб / с |
| Вертикальное разрешение сигнала | 12 бит |
| Синусоидальная волна |
подавление гармоник: ≥ 45 дБн (<1 МГц); ≥40 дБн (1‒5 МГц); полное гармоническое искажение: < 0,8 % (20 Гц - 20 кГц, 0 дБм) |
| Прямоугольная волна |
время нарастания и спада фронта: ≤ 15 нс (ВПП < 5 В); промах: ≤ 7,5%; диапазон регулировки рабочего цикла: 0,1 - 99,9 % |
| Пилообразная волна | линейность: ≥ 98 % (0,01 Гц - 10 кГц) |
| Выходные характеристики | |
| Диапазон амплитуды (размах) | 10 мВ размах - 15 В размах |
| Амплитудное разрешение | 10 мВ |
| Стабильность амплитуды | ± 0,5 % / 5 ч |
| Неравномерность амплитуды | ± 5 %(< 5 МГц) |
| Выходной сигнал | |
| Выходное сопротивление | 50 Ом ± 10 % (типичный) |
| Функция защиты | все сигнальные выходы могут работать при коротком замыкании нагрузки |
| Смещение постоянного тока | |
| Диапазон регулировки смещения | ± 7,5 В |
| Минимальное разрешение смещения | 10 мВ |
| TTL-выход | |
| Амплитуда уровня | > 3 В пик - пик |
| Коэффициент разветвления | > 8 TTL нагрузка |
| Время подъема / падения уровня | ≤ 15 нс |
| CMOS-выход | |
| Низкий уровень | < 0,3 В |
| Высокий уровень | 1 - 7,5 В |
| Время подъема / падения уровня | ≤ 25 нс |
| Функция внешнего измерения | |
| Функция счетчика частоты |
диапазон измерения частоты: 0,01 Гц - 75 МГц; точность измерения: 1 С ,10 С,100 С, трехскоростная регулировка |
| Функция счетчика |
диапазон подсчета: 0 - 4294967295; метод измерения: метод связи по переменному току |
| Диапазон напряжения входного сигнала | 0,7 В (размах) - 10 В (размах) |
| Функция сканирования на 1 канале | |
| Тип сканирования | линейное, логарифмическое |
| Сканирование объекта | частота, рабочий цикл |
| Время сканирования | 0,1 с -999,9 с / шаг за шагом |
| Диапазон настройки частоты | начальная и конечная точки могут быть установлены произвольно |
| Диапазон сканирования частоты | определяется значением настройки параметра развертки частоты |
| Общие характеристики | |
| Дисплей | 2,4-дюймовый TFT Цветной ЖК-дисплей |
| Интерфейс | USB |
| Напряжение | 5 В постоянного тока |
| Рабочая температура | 0 - 40℃ |
| Влажность | < 80% |
| Размер изделия | 200 х 190 х 90 мм |
| Габариты упаковки | 250 x 220 x 95 мм |
| Вес | 765 г |
| Комплектация |
генератор сигнала FeelTech FeelElec FY1100-05M – 1 шт; кабель BNC - BNC - 1 шт; кабель Q9 - 1 шт; USB кабель - 1 шт; блок питания - 1 шт; руководство пользователя - 1 шт |
Документация и ПО FeelTech FY1100-05M
Название
Язык
Версия
Размер и тип
Руководство пользователя для генераторов сигнала FeelTech FeelElec серии FY1100
Язык:
Русский
Размер и тип:
1,15 МБ,
pdf
