Характеристики FeelTech SGP2120S
генератор импульсов
генератор ШИМ сигналов
Меандр и прямоугольный сигналы
Импульсный сигнал
Пилообразный и треугольный сигналы
ЧМ
ФМ
Логарифмическая развертка
Описание FeelTech SGP2120S
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ FeelTech SGP2120S
| Характеристики сигнального генератора | |
| Количество каналов | 1 |
| Полоса пропускания | 0 - 20 МГц |
| Форма сигналов | синусоидальная волна, прямоугольная волна (регулируемый рабочий цикл), треугольная волна, импульсная волна, пилообразная волна |
| Вертикальное разрешение | 10 бит |
| Синусоидальная волна | искажение ≤ 0,8% ( опорная частота 1 кГц ) |
| Пилообразная волна | линейность ≥ 98 % (0,01 Гц + 10 кГц) |
| Импульсная волна | диапазон рабочего цикла: 1 % - 99,9 % |
| Характеристики частоты | |
| Диапазоны частот |
синус: 0 - 20 МГц прямоугольник: 0 - 5 МГц треугольник: 0 - 5 МГц другие сигналы: 0 - 5 МГц |
| Время нарастания сигнала | ≤ 100 нс |
| Разрешающая способность по частоте | 10 МГц |
| Характеристики амплитуды | |
| Диапазон выходной амплитуды | 0 ~ 20 Vpp |
| Выходной импеданс | 50 Ом ± 10% (типичный) |
| Смещение по постоянному току | диапазон регулировки смещения: от - 10 В до 10 В |
| TTL-выход | |
| Амплитуда | > 3 Vpp |
| Коэффициент разветвления | > 20 TTL нагрузок |
| Время нарастания и спада уровня | ≤ 20 нс |
| Характеристики частотомера и счетчика импульсов | |
| Диапазон измерения частоты | 1 Гц - 60 МГц |
| Диапазон измерения | 0 - 4294967295 |
| Диапазон входного сигнала | 1 Vpp - 20 Vpp |
| Характеристики развертки | |
| Тип развертки | линейная развертка, логарифмическая развертка |
| Длительность периода изменения частоты | 1 с - 999 с |
| Диапазон настройки | конечное и начальное положение устанавливается произвольно |
| Общие характеристики | |
| Дисплей | ЖК-дисплей, LCD1602 |
| Язык интерфейса | английский |
| Питание | DC 14 В |
| Рабочая температура | 0°C - 40°C |
| Влажность | ﹤80 % |
| Габариты | 120 х 70 х 30 мм |
| Вес нетто | 300 г |
| Комплектация | генератор сигналов стандартных форм FeelTech SGP2120S – 1 шт |
|
адаптер питания – 1 шт кабель и зажим BNC Q9 – 1 шт |
|
Генератор стандартных сигналов SGP2120S от фирмы FeelTech
Высокочастотный генератор сигналов – это измерительный прибор, который с заранее заданными характеристиками формирует электрический или акустический сигнал нужной формы.
Данный генератор формирует такие сигналы -волны, как синусоидальная, прямоугольная, треугольная, импульсная и пилообразная. Диапазон частот в устройстве до 20 МГц.

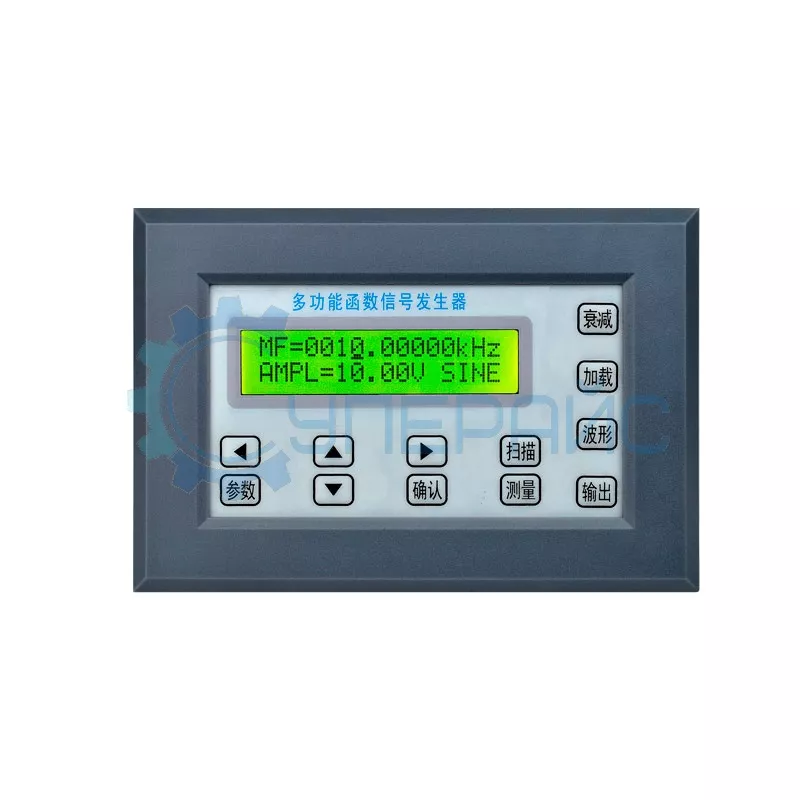

Генератор сигналов оснащен ЖК-дисплеем, интерфейс на английском языке. Компактный в размерах (120 х 70 х 30 мм), что позволяет носить его с собой.
Предназначен для настройки и проверки беспроводных сетей, автомобильных радаров, датчиков движения и других устройств.
