Характеристики FeelTech SGP3005
генератор импульсов
генератор ШИМ сигналов
Меандр и прямоугольный сигналы
Импульсный сигнал
Пилообразный и треугольный сигналы
ЧМ
ИМ
Описание FeelTech SGP3005
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ FeelTech SGP3005
| Характеристики портативного генератора | |
| Количество каналов | 1 |
| Полоса пропускания | 0 - 5 МГц |
| Частота дискретизации | 200 МВыб/с |
| Форма сигналов | синусоидальная волна, прямоугольная волна (регулируемый рабочий цикл), треугольная волна, импульсная волна, пилообразная волна, четырехимпульсный квадрат, восьмиимпульсный квадрат |
| Длина волны | 2048 точек |
| Вертикальное разрешение | 12 бит |
| Синусоидальная волна | подавление гармоник: ≥ 45 дБн (<1 МГц); ≥ 40 дБ (1 МГц - 20 МГц) |
| полное гармоническое искажение: < 0,8 % (20 Гц - 20 кГц, 0 дБм) | |
| Прямоугольная волна | перекос: ≤ 7,5 % |
| Пилообразная волна | линейность ≥ 98 % (0,01 Гц + 10 кГц) |
| Импульсная волна | диапазон рабочего цикла: 0,1 % - 99,9 % |
| Характеристики частоты | |
| Диапазоны частот |
синус: 0 - 5 МГц прямоугольник: 0 - 5 МГц треугольник: 0 - 5 МГц импульс: 0 - 5 МГц TTL цифровой сигнал: 0 - 5 МГц другие сигналы: 0 - 5 МГц |
| Время нарастания сигнала | ≤ 30 нс |
| Разрешающая способность по частоте | 10 МГц |
| Характеристики амплитуды | |
| Диапазон выходной амплитуды | 0 ~ 20 Vpp |
| Разрешающая способность по амплитуде | 1 мВ |
| Стабильность амплитуды | ± 0,5% / 5 ч |
| Амплитудная плоскостность |
± 5 % (< 10 МГц) ± 10 % (> 10 МГц) |
| Выходной импеданс | 50 Ом ± 10% (типичный) |
| Защита выхода | выходы выдерживают короткое замыкание в течение 60 с |
| Смещение по постоянному току | диапазон регулировки смещения: от - 10 В до 10 В |
| Разрешение смещения по постоянному току | 0,01 В |
| TTL-выход | |
| Амплитуда | > 3 Vpp |
| Коэффициент разветвления | > 20 TTL нагрузок |
| Время нарастания и спада уровня | ≤ 20 нс |
| Характеристики частотомера и счетчика импульсов | |
| Диапазон измерения частоты | 1 Гц - 60 МГц |
| Диапазон измерения | 0 - 4294967295 |
| Диапазон входного сигнала | 2 Vpp - 20 Vpp |
| Характеристики развертки | |
| Тип развертки | линейная развертка, логарифмическая развертка |
| Длительность периода изменения частоты | 1 с - 999 с |
| Диапазон настройки | конечное и начальное положение устанавливается произвольно |
| Общие характеристики | |

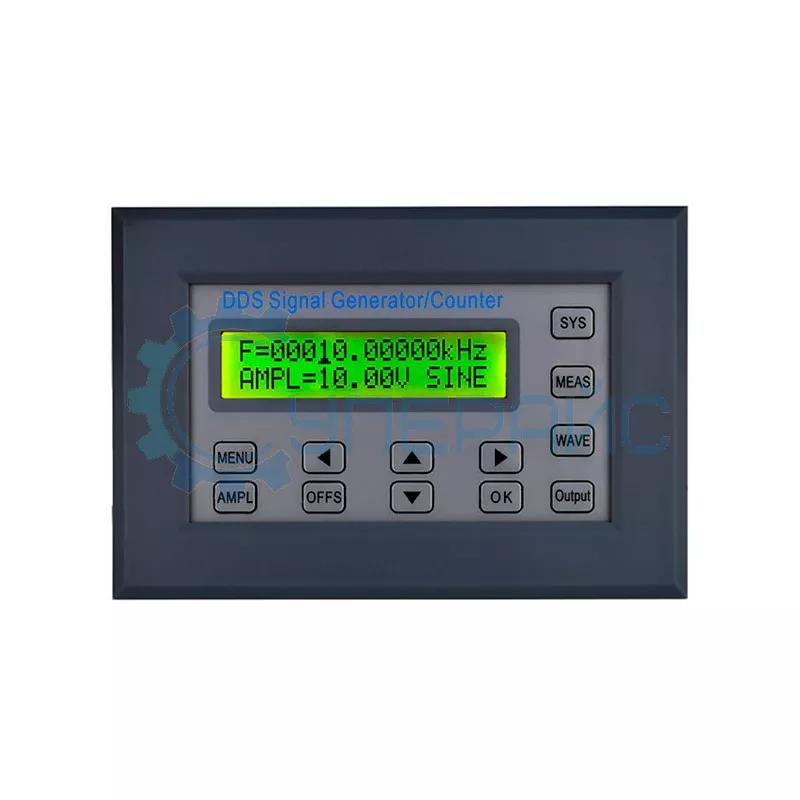

| Дисплей | ЖК-дисплей, LCD1602 |
| Язык интерфейса | английский |
| Питание | DC 12 В |
| Рабочая температура | 0°C - 40°C |
| Влажность | ﹤80 % |
| Габариты | 135 х 90 х 30 мм |
| Габариты упаковки | 190 x 160 x 40 мм |
| Вес брутто | 330 г |

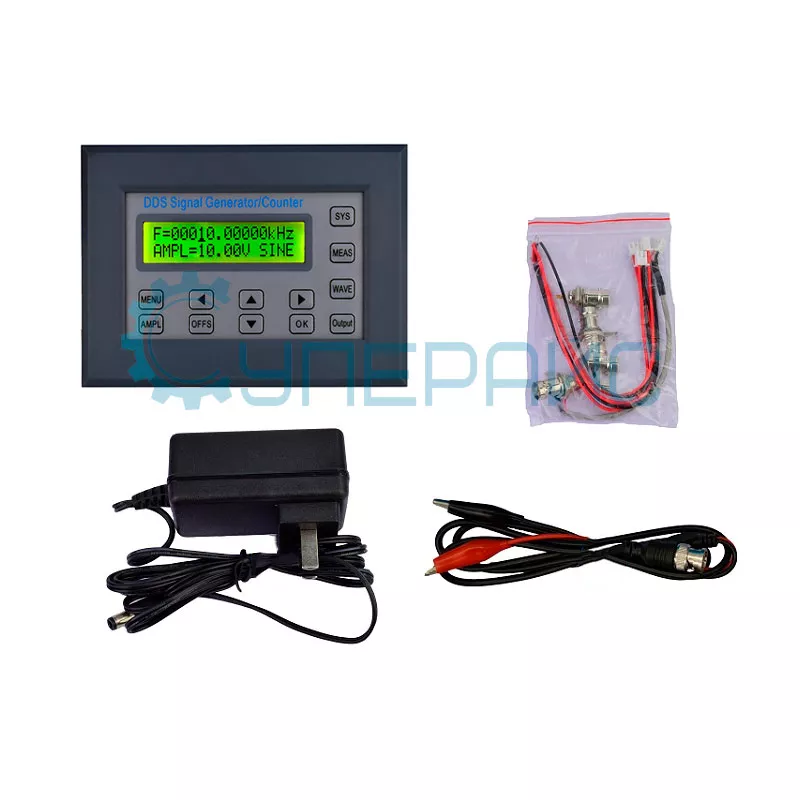

| Комплектация | портативный генератор сигналов FeelTech SGP3005 – 1 шт |
|
адаптер питания – 1 шт комплект проводов – 1 шт кабель и зажим BNC Q9 – 1 шт |
|
В зависимости от партии поставки интерфейс может быть на английском или китайском языке. Подробности уточняйте у менеджеров при заказе.
Портативный генератор FeelTech SGP3005
Генератор сигналов - устройство генерирующее сигналы, для использования в тестировании и отладки электронных устройств. Одним из самых популярных и надежных на рынке является FeelTech SGP3005.
Характеристики
Это портативный прибор, работающий в диапазоне частот от 0,2 Гц до 5 МГц. Устройство обладает широким диапазоном управления амплитудой и частотой, что делает его очень универсальным инструментом для любых задач. Для удобства работы с генератором есть небольшой ЖК-дисплей, на котором отображаются параметры, такие как амплитуда, частота, форма сигнала и т.д. Встроенный генератор сигналов TTL используется для работы с логическими схемами и другими цифровыми устройствами.
Дизайн и функции.
Сразу после распаковки прибор производит впечатление своей компактности и легкости. Он легко помещается в кармане или рюкзаке. Генератор имеет широкий диапазон частот, который можно выбирать кнопками на передней панели. По умолчанию, диапазон до 5 МГц.
Одним из преимуществ портативного генератора FeelTech SGP3005 - это режимы работы. Он поддерживает режимы генерации синусоидального, прямоугольного, треугольного пилообразного типа сигналов. Имеется возможность изменения амплитуды и частоты импульсов.
Применение
FeelTech SGP3005 используется для решения задач в области электроники. Например, для проверки электронных схем, настройки, отладки радиоэлектронных устройств.
Для пользователей в области электроники и радиоэлектроники, которые работают на производственных предприятиях, FeelTech SGP3005 является незаменимым инструментом.
Отзывы FeelTech SGP3005
все самые нужные сигналы синусоидальные, прямоугольные и прочие создавать умеет. на небольшом дисплее, отображаются все необходимые параметры сигнала. в целом полет нормальный.
очень компактный и простой генератор. легко помещается в сумке, с настройкой сидеть тоже долго не пришлось. все самые нужные сигналы синусоидальные, прямоугольные и прочие создавать умеет. на небольшом дисплее, отображаются все необходимые параметры сигнала. в целом полет нормальный.
Добрый день, Иван!
Благодарим за отзыв!
Мы рады, что генератор сигналов FeelTech SGP3005 оправдал ваши ожидания и показывает хорошие результаты измерений. Спасибо, что делитесь опытом использования, это важно для нас и наших клиентов.
Надеемся увидеть вас снова!
С уважением и наилучшими пожеланиями, Администрация интернет-магазина Суперайс
Прибор купил летом, гаджетом доволен, думал что он в цельном корпусе, а оказалось только передняя панель... Пришлось изобрести корпус ииз коробки от телефона, так лучше будет. И ещё проблема небольшая - нет инструкции пользователя, пришлось осваивать русским методом тыка. Других замечаний нет, рекомендую!
Добрый день, Павел!
Спасибо за ваш отзыв и рекомендацию! Мы рады, что вы довольны приобретенным прибором. Понимаем, что разочарование могло вызвать отсутствие полного корпуса, но мы рады, что вы смогли найти творческое решение и создать корпус из коробки от телефона.
Спасибо за доверие к нашему магазину. Ваше мнение важно для нас, и мы всегда готовы работать над улучшением продуктов и обслуживания.
Надеемся вновь увидеть вас на supereyes.ru!
С наилучшими пожеланиями, Администрация интернет-магазина Суперайс
