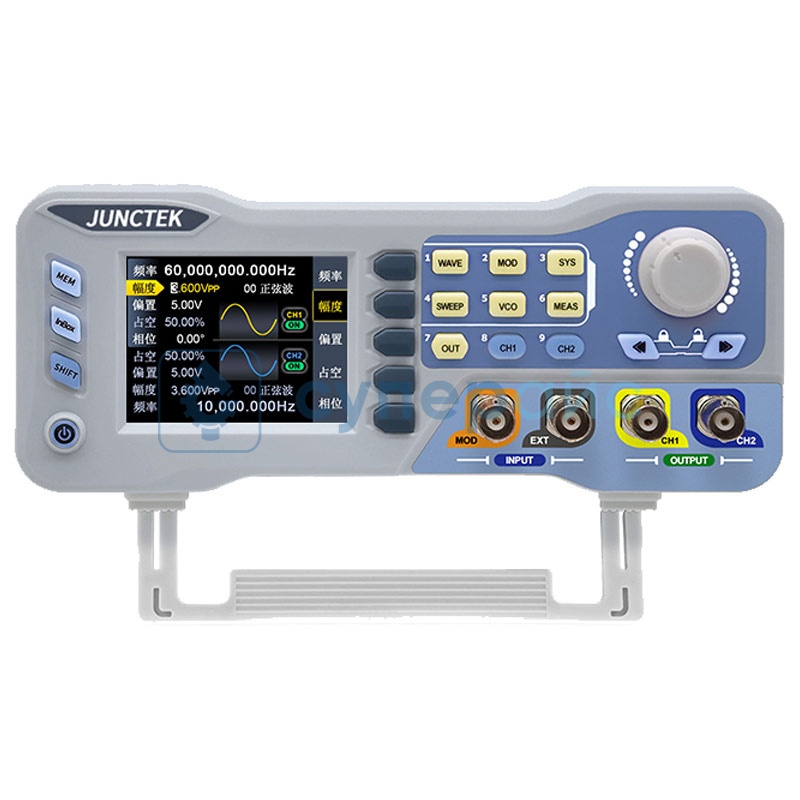

Стационарный генератор сигналов Junctek JDS8000-60MHz
Код товара: 40732
Гарантия 12 месяцев
О товаре 99 пользовательских произвольных форм сигналов
Диапазон частот: 1 нГц - 60 МГц
Точность частоты: ± 5 ppm (0 - 50 °C)
Минимальное разрешение частоты: 1 нГц
25 430 руб.
25 430 руб.
включая НДС
НДС 5%:
НДС 20%:
включено в стоимость
по запросу
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 4 шт.
Доставка
Транспортной компанией по РФ и СНГ
Курьером по Москве
Самовывоз из магазина
Оплата
Для юрлиц – переводом на расчётный счёт
Для физлиц – банковской картой онлайн, наложенным платежом и наличными
Для
бизнеса
Аккредитованы на ЭТП
Участвуем в госзакупках по 223-ФЗ и 44-ФЗ
Оказываем помощь в разработке ТЗ
О товаре 99 пользовательских произвольных форм сигналов
Диапазон частот: 1 нГц - 60 МГц
Точность частоты: ± 5 ppm (0 - 50 °C)
Минимальное разрешение частоты: 1 нГц
Технические характеристики Junctek JDS8000-60MHz
| Количество каналов | 2 |
| Частотные характеристики |
синусоидальный сигнал: 1 нГц ~ 60 МГц прямоугольный сигнал: 1 нГц ~ 15 МГц треугольный сигнал: 1 нГц ~ 15 МГц импульсный сигнал: 1 нГц ~ 10 МГц TTL цифровой сигнал: 1 нГц ~ 6 МГц произвольный сигнал: 1 нГц ~ 6 МГц |
| Минимальное разрешение частоты | 1 нГц |
| Точность частоты | ± 5 ppm (0 - 50 °C) |
| Стабильность частоты | ± 3 ppm в год |
| Время нарастания / спада прямоугольного сигнала | < 20 нс |
| Регулировка ширины импульса | 20 нс ~ 4 с |
| Регулировка скважности | 0,01 ~ 99,99 % |
| Поддерживаемые формы сигналов |
синусоидальный, прямоугольный, треугольный, импульсный (с регулируемой скважностью) прямоугольный, CMOS, постоянный ток (регулировка уровня смещения) полусинусоидальный, полноволновой, ступенчатый, трапецеидальный шумовой, экспоненциальный, логарифмический, sinc-импульс, Лоренца 99 пользовательских произвольных форм сигналов |
| Длина волны | 8192 точек / канал |
| Частота дискретизации | 275 MSa/S |
| Параметры выходного сигнала | |
| Вертикальное разрешение | 14 бит |
| Подавление гармоник | > 45 дБ (< 1 МГц), > 40 дБ (1 - 20 МГц) |
| Коэффициент гармоник | < 1 % (20 Гц ~ 20 кГц, 0 дБм) |
| Выбросы прямоугольных/импульсных сигналов | ≤ 5 % |
| Линейность пилообразного сигнала | ≥ 98 % (0,01 Гц ~ 10 кГц) |
| Диапазон амплитуд | |
| Синусоидальный сигнал |
< 1МГц: 2 мВpp ~ 25 Вpp 1 МГц ≤ f < 11 МГц: 2 мВpp ~ 20 Вpp 11 МГц ≤ f < 31 МГц: 2 мВpp ~ 10 Вpp 31 МГц ≤ f < 61 МГц: 2 мВpp ~ 5 Вpp 61 МГц ≤ f < 80 МГц: 2 мВpp ~ 3,6 Вpp |
| Прямоугольный/треугольный сигнал |
< 1МГц: 2 мВpp ~ 25 Вpp 1 МГц ≤ f <11МГц: 2 мВpp ~ 20 Вpp 11 МГц ≤ f <15МГц: 2 мВpp ~ 10 Вpp |
| Характеристики амплитуды | |
| Разрешение амплитуды | 1 мВpp |
| Стабильность амплитуды | ± 1 % ± 1 мВpp (при 1 кГц, > 10 мВpp) |
| Неравномерность АЧХ |
± 1 % (0,1 дБ) < 10 МГц ± 2 % (0,2 дБ) 10 МГц ~ 50 МГц ± 10 % (0,9 дБ) 50 МГц ~ 70 МГц |
| Выходные характеристики | |
| Выходное сопротивление | 50 Ом ± 10 % |
| Защита от КЗ | работа при КЗ до 60 секунд |
| Параметры смещения | |
| Диапазон смещения | -9.99 В ~ +12 В |
| Разрешение смещения | 0,01 В |
| Фазовые характеристики | |
| Диапазон регулировки фазы | 0 ~ 359,99° |
| Разрешение фазы | 0,01° |
| Измерительные функции | |
| Режимы измерения | частота, длительность положительного/отрицательного импульса, период, скважность |
| Тип измерения | постоянный ток (DC), переменный ток (AC) |
| Режим связи | 0,001 - 10 с |
| Время измерения | низкочастотный, высокочастотный режимы |
| Диапазон измерения частоты | 1 Гц - 100 МГц |
| Диапазон входного сигнала | 1 Вpp - 20 Вpp |
| Измерение периода | 10 нс - 4 с |
| Максимальный период | 4 с |
| Режим счёта | |
| Диапазон счёта | 0 - 4 294 967 295 |
| Режим связи | DC и AC |
| Метод счёта | ручной |
| Функции модуляции | |
| Поддерживаемые типы модуляции |
AM (амплитудная) FM (частотная) PM (фазовая) ASK (амплитудная манипуляция) FSK (частотная манипуляция) PSK (фазовая манипуляция) PWM (широтно-импульсная) BURST (пакетная) |
| Амплитудная модуляция (AM) |
несущая: синусоида, прямоугольник, пила, произвольная (кроме DC) bсточник модуляции: внутренний/внешний vодулирующий сигнал: синусоида, прямоугольник, пила, шум, произвольная uлубина модуляции: 0 - 200 % xастота модуляции: 1 мГц - 1 МГц |
| Частотная модуляция (FM) |
несущая: синусоида, прямоугольник, пила, произвольная (кроме DC) источник модуляции: внутренний/внешний модулирующий сигнал: синусоида, прямоугольник, пила, шум, произвольная частота модуляции: 1 мГц - 1 МГц девиация частоты 0,1 Гц - 10 кГц |
| Фазовая модуляция (PM) |
несущая: синусоида, прямоугольник, пила, произвольная (кроме DC) источник модуляции: внутренний/внешний модулирующий сигнал: синусоида, прямоугольник, пила, шум, произвольная фазовое отклонение: 0° - 360° частота модуляции: 1 мГц - 1 МГц |
| Амплитудная манипуляция (ASK) |
несущая: синусоида, прямоугольник, пила, произвольная (кроме DC) источник модуляции: внутренний/внешний полярность: положительная и отрицательная скорость модуляции: 1 мГц - 1 МГц глубина модуляции: 0 - 200 % |
| Частотная манипуляция (FSK) |
несущая: синусоида, прямоугольник, пила, произвольная (кроме DC) источник модуляции: внутренний/внешний модулирующий сигнал: импульсный (50% скважность) полярность: положительная и отрицательная скорость модуляции: 1 мГц - 1 МГц смена частоты: 0,1 Гц - 80 МГц |
| Фазовая манипуляция (PSK) |
несущая: синусоида, прямоугольник, пила, произвольная (кроме DC) источник модуляции: внутренний/внешний полярность: положительная и отрицательная скорость модуляции: 1 мГц - 1 МГц фазовый сдвиг: 0° - 360° |
| Широтно-импульсная модуляция (PWM) |
несущий сигнал: импульсный инверсия сигнала: нормальный и инвертированный режим период импульса: 0,02 мкс - 40 с длительность импульса: 0,020 мкс - 4 с |
| Режим пакетной генерации (BURST) |
состояние покоя: нулевое, положительный максимум, отрицательный максимум режим работы: одиночный, автоматический источник триггера: ручной, от канала CH2, внешний (AC), внешний (DC) количество импульсов: 1 - 1 048 575 |
| Характеристики внешней модуляции | |
| Диапазон входного сигнала | 0 - 3 Вpp |
| Частотный диапазон | 20 Гц - 20 кГц |
| Характеристики сканирования | |
| Канал сканирования | CH1 или CH2 |
| Несущий сигнал | синусоида, прямоугольник, пила, произвольная (кроме DC) |
| Тип сканирования | по частоте, по амплитуде, по скважности |
| Режим сканирования | линейный, логарифмический |
| Направление сканирования | возрастание, убывание, возвратно-поступательное |
| Время сканирования | 0,015 с - 640 с |
| Характеристики управления напряжением | |
| Канал управления | CH1 или CH2 |
| Несущий сигнал | синусоида, прямоугольник, пила, произвольная (кроме DC) |
| Функции управления | частота, амплитуда, скважность |
| Режим сканирования | линейный, логарифмический |
| Начальная/конечная частота | соответствует предельным значениям несущей |
| Диапазон управляющего напряжения | 0 - 5 В (начало и конец настраиваются) |
| Особенности | |
| Количество сохранённых настроек | 100 групп |
| Диапазон позиций памяти | 00 - 99 (по умолчанию загружается 00) |
| Поддержка обновления прошивки | есть |
| Генерация с управлением напряжением (VCO) | есть |
| Встроенный частотомер и счетчик | есть |
| Многоканальная синхронизация | есть |
| Несколько вариантов запуска |
ручной запуск внутренняя синхронизация внешний запуск (AC/DC) |
| Управление со смартфона (дистанционное управление) | есть |
| Общие характеристики | |
| Дисплей | 2,8-дюймовый TFT цветной ЖК-дисплей |
| Интерфейс связи | USB-to-serial / TTL-уровень (для разработки) |
| Скорость передачи | 115 200 бит/с |
| Протокол связи | командная строка (открытый протокол) |
| Источник питания |
напряжение питания: 85 - 264 В, 47 - 63 Гц потребляемая мощность: < 30 Вт предохранитель: 250 В AC, T3,15 A напряжение / ток: DC 5 В ± 0,5 В, 3А |
| Температурный диапазон | 0 - 40 °C |
| Влажность | < 80 % |
| Габариты изделия | 201 х 204 х 92 мм |
| Комплектация |

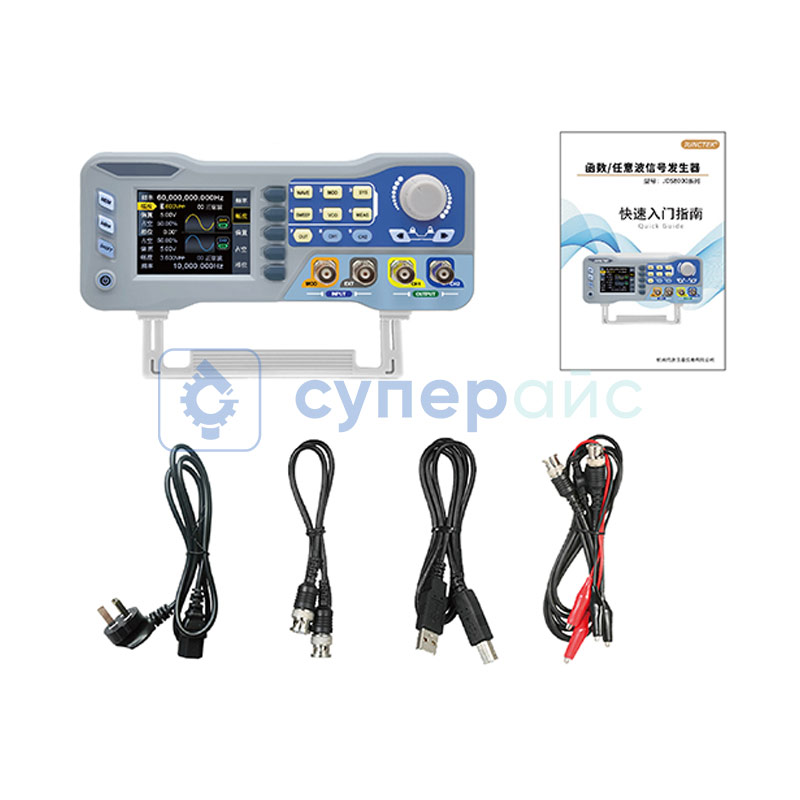

генератор сигнала Junctek JDS8000-60MHz - 1 шт кабель питания - 1 шт прямой кабель Q9-Q9 - 1 шт USB-кабель для передачи данных - 1 шт зажимные кабели Q9 - 2 шт руководство пользователя - 1 шт |
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
