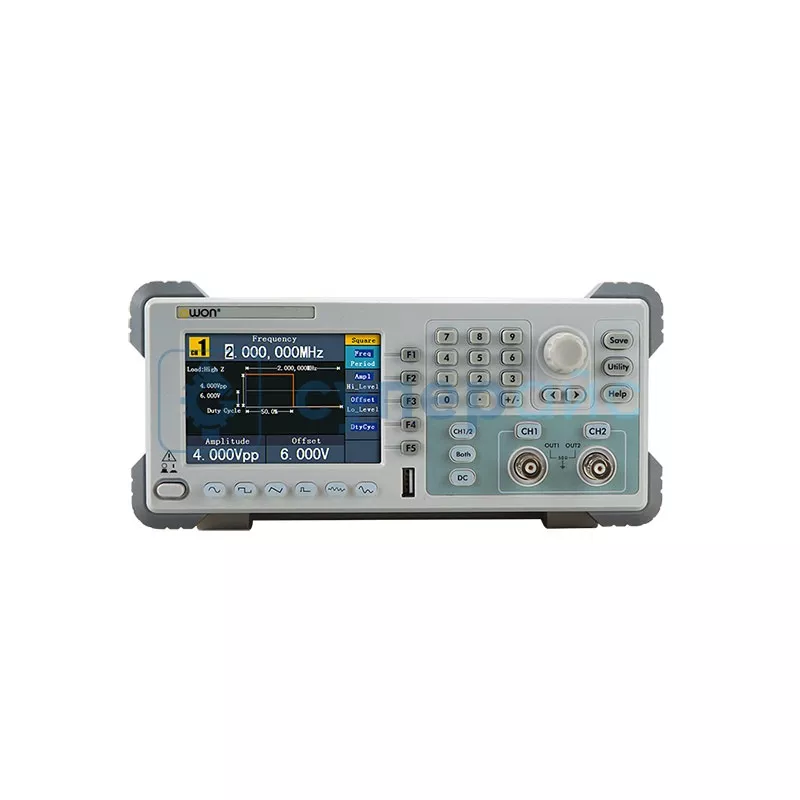

Двухканальный генератор сигнала OWON AG1022F
29 820 ₽
29 820 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 1 шт.
Склад в Гуанчжоу: 5 шт.
Артикул (код товара)
21635
Модель (серия)
AG1022F
Производитель (бренд)
Страна производства
Гарантия, мес.
24
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики OWON AG1022F
Общие данные
Артикул (код товара)
21635
Производитель (бренд)
Модель (серия)
AG1022F
Страна производства
Гарантия, мес.
24
Основные характеристики
Амплитуда, Vp-p
Вертикальное разреш. (по амплитуде)
Глубина памяти на канал
Категория по частотному диапазону
Кол-во каналов
Макс. частота
25 МГц
Тип
функциональный генератор сигналов специальных форм
функциональный генератор сигналов произвольных форм
функциональный генератор сигналов произвольных форм
Частота дискретизации на канал, МВыб/с
Формы сигналов и функции генерации
Генерируемые формы сигналов
Синусоидальный сигнал
Импульсный сигнал
Шум
Импульсный сигнал
Шум
Общие характеристики
Вид
Настольный (стационарный)
Диагональ встр. дисплея (размер), дюйм
ИПД (Interfaces / Inputs and Outputs)
USB
RS-232
RS-232
Описание OWON AG1022F
Технические характеристики OWON AG1022F
| Количество каналов | 2 |
| Частотный выход | 25 МГц |
| Частота дискретизации | 125 МС / с |
| Вертикальное разрешение | 14 бит |
| Стандартная форма волны | синус, квадрат, импульс, линейное изменение и шум |
| Произвольная форма сигнала | экспоненциальный рост, экспоненциальный спад, Sin(x) / x, Step Wave и другие, всего 45 встроенных сигналов и определяемая пользователем произвольная форма сигнала |
| Поддержка SCPI | есть |
| Частота (разрешение 1 мкГц) | |
| Синус | 1 мкГц - 25 МГц |
| Квадрат | 1 мкГц - 5 МГц |
| Пульс | 1 мкГц - 5 МГц |
| Рампа | 1 мкГц - 1 МГц |
| Шум | 25 МГц (-3 дБ) (типично) |
| Арб | 1 мкГц - 10 МГц |
| Амплитуда | |
| Амплитуда |
1 мВ (размах) - 10 В (размах) (50 Ом); 1 мВ (размах) - 20 В (высокое сопротивление) |
| Разрешение | 1 мВ или 4 цифры |
| Диапазон смещения постоянного тока (AD+DC) | ± 5 В (50 Ом), ± 10 В (высокое сопротивление) |
| Диапазон смещения постоянного тока | 1 мВ или 4 цифры |
| Сопротивление нагрузки | 50 Ом (типичное) |
| Произвольная форма сигнала | |
| Длина волны | от 2 до 8 тыс. баллов |
| Энергонезависимая память | 64 Мбайт |
| Модуляция | |
| Форма волны модуляции | AM, FM, PM, FSK, ASK, PSK, развертка и пакетный режим |
| Частота модуляции | от 2 мГц до 20 кГц (FSK 2 мГц - 100 кГц) |
| Частотомер | есть |
| Функция | частота, период, + ширина, - ширина, + обязанность и - нагрузка |
| Диапазон частот | 100 МГц ~ 200 МГц |
| Разрешение по частоте | 6 цифр / с |
| Модуль усилителя мощности (опционально) | |
| Входное сопротивление | 50 кОм |
| Максимальное входное напряжение | 2,2 В |
| Максимальное выходное напряжение | 22 Впп |
| Скорость нарастания выходного сигнала | 10 В / мкс |
| Максимальная выходная мощность | 10 Вт |
| Общие характеристики | |
| Дисплей | 4-дюймовый (480 x 320 пикселей) ЖК-дисплей |
| Вход | вход / выход внешнего эталонного тактового сигнала |
| Интерфейс | USB-хост и USB-устройство, RS232 (опция) |
| Габариты изделия | 235 х 110 х 295 мм |
| Габариты упаковки | 420 х 145 х 285 мм |
| Вес нетто | 3 кг |
| Вес брутто | 4,3 кг |
| Комплектация |
генератор сигнала OWON AG1022F – 1 шт; кабель питания - 1 шт; компакт диск - 1 шт; руководство пользователя - 1 шт; USB кабель - 1 шт; Q9 кабель - 1 шт |
Обзорная таблица генераторов сигналов OWON
| Характеристики | AG1012F | AG1022F | AG2062F |
| Количество каналов | 2 | ||
| Частотный выход | 10 МГц | 25 МГц | 60 МГц |
| Частота дискретизации | 125 МС / с | 300 МС / с | |
| Основные формы сигналов | синус, квадрат, импульс, линейное изменение и шум | ||
| Вертикальное разрешение | 14 бит | ||
| Поддержка SCPI | есть | ||
| Дисплей | 4-дюймовый (480 x 320 пикселей) ЖК-дисплей | ||
| Интерфейс | USB-хост и USB-устройство, RS232 (опция) | ||
Документация и ПО OWON AG1022F
Название
Язык
Версия
Размер и тип
Руководство пользователя для осциллографов OWON серии AG-F
Язык:
Русский
Размер и тип:
1,19 МБ,
pdf
