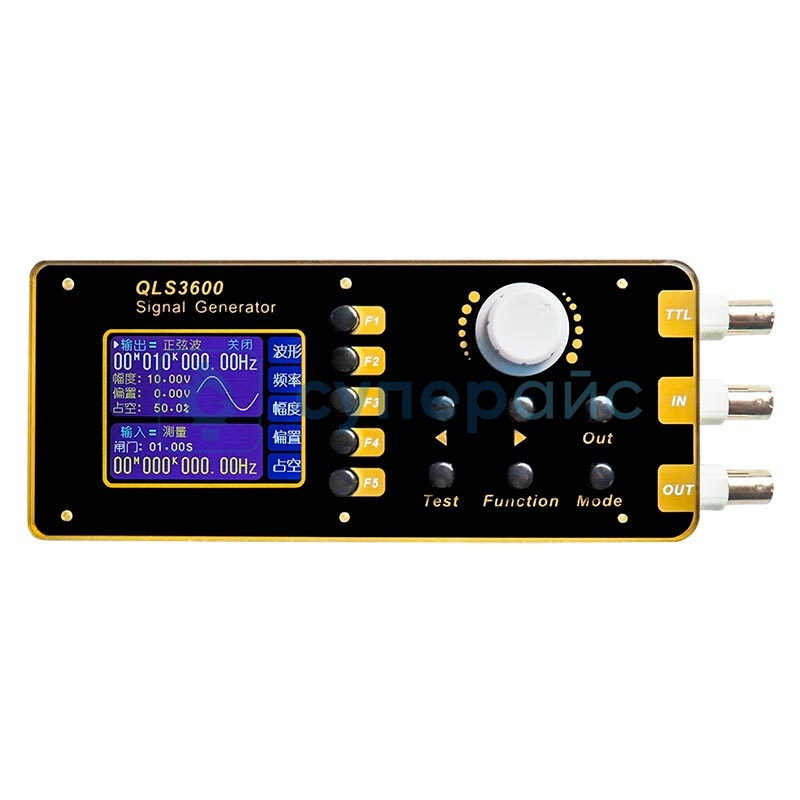

Генератор произвольных сигналов QleTek QLS3610S
Артикул (код товара): 42411
Новинка
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
6 389 ₽
6 389 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 8 шт.
Артикул (код товара)
42411
Модель (серия)
QLS3610S
Производитель (бренд)
Страна производства
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики QleTek QLS3610S
Артикул (код товара)
42411
Модель (серия)
QLS3610S
Страна производства
Гарантия, мес.
12
Вид
Настольный (стационарный)
Тип
функциональный генератор сигналов произвольных форм
Категория по частотному диапазону
Мин. частота
0,01 Гц
Макс. частота
10 МГц
Диагональ встр. дисплея (размер), дюйм
Вес (кг)
0,22
Сложность
2
Генерируемые формы сигналов
Синусоидальный сигнал
Меандр и прямоугольный сигналы
Импульсный сигнал
Пилообразный и треугольный сигналы
Шум
Меандр и прямоугольный сигналы
Импульсный сигнал
Пилообразный и треугольный сигналы
Шум
Амплитуда, Vp-p
Виды модуляции
ШИМ
АМ
ЧМ
ФМ
ИМ
АМ
ЧМ
ФМ
ИМ
Генератор качающейся частоты (ГКЧ)
Линейная развертка
Логарифмическая развертка
Логарифмическая развертка
Показать больше
Показать меньше
Описание QleTek QLS3610S
Технические характеристики QleTek QLS3610S
| Диапазон частот | 0,01 Гц - 10 МГц |
| Синусоидальный сигнал (размах) | 0 - 10 В |
| Стабильность частоты | ±0,000005 |
| Погрешность частоты | ±0,000008 |
| Диапазон амплитуд (размах) | 10 мВ - 10 В |
| Выходное сопротивление | 50 Ом ±10 % |
| Разрешение амплитуды | 10 мВ |
| Стабильность амплитуды | ± 0,5 % (за 5 часов) |
| Погрешность амплитуды | ±1 % + 10 мВ (на 1 кГц, 8 В размах) |
| Диапазон смещения | -10 - 12 В |
| Диапазон входного напряжения | 0 - 5 В |
| Режимы управления напряжением | частота, амплитуда, скважность |
| Диапазон периодов импульсного выхода | 20 нс - 99 с |
| Диапазон длительности импульса | 20 нс - 99 с |
| Режимы триггера | ручной, внешний (1 - 999999 импульсов) |
| Выходная модуляция | частотная развертка, гашение, управляемый напряжением выход (VCO), импульсная модуляция |
| Типы сигналов | синусоидальный, прямоугольный, треугольный, пилообразный, полуволновой, полноволновой, многотональный, AM-модулированный, Sinc-импульс, белый шум, экспоненциальный, трапецеидальный, DC-сигнал |
| Память | 15 ячеек памяти |
| Скорость передачи данных | 57600 бит/с |
| Протокол связи | командная строка (открытый протокол) |
| Синусоидальный сигнал | |
| Подавление гармоник | 40 дБн (< 1МГц), 35 дБн (1 МГц - 10 МГц) |
| Коэффициент нелинейных искажений | < 0,8 % (20Гц - 20кГц) |
| Прямоугольный сигнал | |
| Время нарастания / спада | ≤ 20 нс |
| Выброс | ≤ 10 % |
| Диапазон регулировки скважности | 0,1 - 99,9 % |
| Выходные сигналы TTL / CMOS | |
| Время нарастания / спада | ≤ 20 нс |
| Низкий уровень | < 0,3 В |
| Высокий уровень | 1 - 5 В |
| Частота | синхронный симметричный выход (OUT) |
| Функция развертки частоты | |
| Режимы сканирования | линейный, экспоненциальный |
| Направление | прямое, обратное, возвратно-поступательное |
| Время сканирования | 0,15 - 999,95 с |
| Диапазон сканирования | 0 - 10 МГц |
| Функции внешних измерений | |
| Диапазон измеряемых частот | 0,01 Гц - 100 МГц |
| Измерение периода | ≤ 20 с (разрешение 0,01 мкс) |
| Измерение длительности импульса | ≤ 20 с (разрешение 0,01 мкс) |
| Минимальное входное напряжение | 0,5 В (размах) |
| Максимальное входное напряжение | 10 В (размах) |
| Диапазон счета | 0 - 4294967295 |
| Режим счета | ручной |
| Источник сигнала | внешний вход (аналоговый сигнал) |
| Общие характеристики | |
| Дисплей | 2,4-дюймовый TFT-экран, 320 х 240 пикселей |
| Питание | 5 В постоянного тока (с защитой от перенапряжения) |
| Интерфейс связи | USB-to-Serial |
| Габариты изделия | 187 х 71 х 24 мм |
| Вес | 220 г |
| Комплектация |
генератор сигнала QleTek QLS3610S - 1 шт адаптер питания DC - 1 шт кабель BNC-BNC - 1 шт USB-кабель для связи - 1 шт переходник BNC-«крокодилы» - 1 шт |
