Генератор сигнала RIGOL DG2052
55 530 ₽
55 530 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 3 шт.
Склад в Гуанчжоу: 4 шт.
Артикул (код товара)
21806
Модель (серия)
DG2052
Производитель (бренд)
Страна производства
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики RIGOL DG2052
Артикул (код товара)
21806
Модель (серия)
DG2052
Производитель (бренд)
Страна производства
Гарантия, мес.
12
Вид
Настольный (стационарный)
Тип
функциональный генератор сигналов специальных форм
функциональный генератор сигналов произвольных форм
генератор импульсов
генератор шума
генератор логических последовательностей, генератор паттернов
генератор ШИМ сигналов
функциональный генератор сигналов произвольных форм
генератор импульсов
генератор шума
генератор логических последовательностей, генератор паттернов
генератор ШИМ сигналов
Категория по частотному диапазону
Кол-во каналов
Макс. частота
50 МГц
Частота дискретизации на канал, МВыб/с
Вертикальное разреш. (по амплитуде)
Точность, %
Диагональ встр. дисплея (размер), дюйм
Генерируемые формы сигналов
Синусоидальный сигнал
Меандр и прямоугольный сигналы
Импульсный сигнал
ШИМ
Шум
Перепады и импульсы
Логические последовательности
Меандр и прямоугольный сигналы
Импульсный сигнал
ШИМ
Шум
Перепады и импульсы
Логические последовательности
Виды модуляции
PSK (ФМн)
ШИМ
АМ
ФМ
ШИМ
АМ
ФМ
Показать больше
Показать меньше
Описание RIGOL DG2052
Технические характеристики RIGOL DG2052
| Количество каналов | 2 |
| Выходная частота | 50 МГц |
| Частота дискретизации | 250 Мвыб/с |
| Форма волны | |
| Основные формы сигналов | синусоидальная, прямоугольная, линейно изменяющееся, импульсная, шумовая, постоянный ток, двухтональный |
| Расширенные формы сигналов | PRBS, RS232, последовательность |
| Встроенные сигналы произвольной формы | 160 типов сигналов, включая Sinc, экспоненциальный рост, экспоненциальный спад, ЭКГ, Гаусс, HaverSine, Лоренц и т. д. |
| Частотные характеристики | |
| Синус | от 1 мкГц до 50 МГц |
| Квадрат | от 1 мкГц до 15 МГц |
| Рампа | от 1 мкГц до 1,5 МГц |
| Пульс | от 1 мкГц до 15 МГц |
| Гармонический | от 1 мкГц до 20 МГц |
| ПРБС | от 2 кбит / с до 40 Мбит / с |
| Двухтональный | от 1 мкГц до 20 МГц |
| RS232 | диапазон скорости передачи данных: 9600, 14400, 19200, 38400, 57600, 115200, 128000, 230400 |
| Последовательность | от 2 тыс. до 60 Мвыб / с |
| Шум (-3 дБ) | полоса пропускания 100 МГц |
| Произвольная форма сигнала | от 1 мкГц до 15 МГц |
| Разрешение | 1 мкГц |
| Точность | ± (1 ppm от заданного значения + 10 пГц), 18 до 28 ℃ |
| Чистота синусоидального спектра | |
| Гармонические искажения |
от постоянного тока до 10 МГц (включительно): <-55; дБн. От 10 МГц до 20 МГц (включительно): <-50 дБн; от 20 МГц до 40 МГц (включительно): <-40 дБн; 40 МГц: <-35 дБн |
| Полное гармоническое искажение | < 0,075% (от 10 Гц до 20 кГц) |
| Ложный (негармоничный) |
≤ 10 МГц: <- 60 дБн; > 10 МГц: <- 60 дБн + 6 дБ / октава |
| Фазовый шум | типичное значение (0 дБм, отстройка 10 кГц) 10 МГц: <-105 дБн / Гц |
| Характеристики сигнала | |
| Квадрат | |
| Время нарастания / падения | типичное (1 Вразмах, 1 кГц) ≤ 9 нс |
| Перерегулирование | типичное (100 кГц, 1 В (размах)) ≤ 5 % |
| Несимметрия | 1 % периода + 4 нс |
| Джиттер (среднеквадратичное значение) |
типичный (1 Впп); ≤ 5 МГц: 2 ppm периода + 200 пс; > 5 МГц: 200 пс |
| Стабильность амплитуды | ± 0,5 % / 5 ч |
| Рампа | |
| Линейность | ≤ 1 % пиковой выходной мощности (типично, 1 кГц, 1 ВPP, 100 % симметрия) |
| Симметрия | от 0 до 100% |
| Пульс | |
| Пульс | от 16 нс до 1000 кс (ограничено текущей настройкой частоты) |
| Восходящий/нисходящий фронт | ≥ 8 нс (ограничено текущей настройкой частоты и шириной импульса) |
| Перерегулирование | типичное (1 Вразмах, 1 кГц) ≤ 5% |
| Джиттер (среднеквадратичное значение) |
типичный (1 Впп); ≤ 5 МГц: 2 ppm периода + 200 пс; > 5 МГц: 200 пс |
| Последовательность сигналов произвольной формы | |
| Длина сигнала | 16 млн. баллов |
| Вертикальное разрешение | 16 бит |
| Частота дискретизации |
интерполяционный фильтр: от 10 выборок в секунду до 60 миллионов выборок в секунду; ступенчатый фильтр: от 2 тысяч выборок в секунду до 50 миллионов выборок в секунду; плавный фильтр: от 2 тыс. выборок в секунду до 50 млн выборок в секунду. |
| Минимальное время нарастания/падения |
интерполяционный фильтр: ≥ 8 нс. Ступенчатый; фильтр: 3,0 / частота дискретизации. Сглаживающий; фильтр: 1,0 / частота дискретизации |
| Джиттер (среднеквадратичное значение) |
типичный (1 Впп); интерполяционный фильтр: 200 пс; ступенчатый фильтр: < 5 пс; плавный фильтр: < 5 пс |
| Перерегулирование | типичный (1 Впп) ≤ 5 % |
| Гармонический выход | |
| Функция счетчика |
диапазон подсчета: 0 - 4294967295; метод измерения: метод связи по переменному току |
| Гармонический порядок | ≤ 8 |
| Гармонический тип | четная гармоника, нечетная гармоника, порядковая гармоника, пользовательская |
| Гармоническая амплитуда | можно установить амплитуду каждого порядка гармоники |
| Гармоническая фаза | можно установить фазу каждого порядка гармоник |
| Выходные характеристики | |
| Амплитуда (в 50 Ом) | |
| Диапазон |
≤10 МГц: от 1,0 мВ до 10 В (размах) ≤ 30 МГц; от 1,0 мВ (размах до 5,0 Вразмах) ≤ 60 МГц; от 1,0 мВ (размах до пика) до 2,5 В (размах); > 60 МГц: от 1,0 мВ (размах) до 1 В (размах) |
| Точность |
типичное (синусоидальный сигнал 1 кГц, смещение 0 В, >10 мВ размах; автоматический режим) ± (1 % от значения настройки) ± 5 мВ |
| Плоскостность |
nипичный (синусоидальный, 1В размах); ≤ 5 МГц: ± 0,1 дБ; ≤ 15 МГц: ± 0,2 дБ; ≤ 25 МГц: ± 0,3 дБ; ≤ 40 МГц: ± 0,5 дБ; > 40 МГц: ± 1 дБ |
| Единица | Vpp, Вrms, дБм |
| Разрешение | 0,1 мВ пик - пик или 4 цифры |
| Смещение (до 50 Ом) | |
| Диапазон (пик переменного + постоянного тока) | ± 5 В пик переменного + постоянного тока |
| Точность | ± (1% от заданного значения + 5 мВ + 1 % от амплитуды) |
| Выходной сигнал | |
| Выходное сопротивление | 50 Ом (типичное) |
| Функции защиты | от короткого замыкания, автоматическое отключение выходного сигнала при возникновении перегрузки |
| Характеристики модуляции | |
| Тип модуляции | AM, FM, PM, ASK, FSK, PSK, ШИМ |
| Пакетные характеристики | |
| Форма сигнала несущей | синусоидальный, прямоугольный, линейно изменяющийся, импульсный, шумовой, произвольной формы, PRBS, RS232, последовательность (кроме постоянного тока, двухтонального сигнала и гармонического сигнала) |
| Несущая частота | от 2 МГц до 50 МГц |
| Количество импульсов | от 1 до 1 000 000 или бесконечно |
| Внутренний период | от 1 мкс до 500 с |
| Закрытый источник | внешний триггер |
| Источник | внутренний, внешний и ручной |
| Задержка триггера | от 0 нс до 100 с |
| Характеристики развертки | |
| Форма сигнала несущей | синус, квадрат, рампа, арб |
| Тип | линейный, логарифмический и пошаговый |
| Ориентация | вверх, вниз |
| Частота запуска / остановки | то же, что верхний / нижний предел соответствующей несущей частоты |
| Время развертки | от 1 мс до 500 с |
| Время удержания / возврата | от 0 мс до 500 с |
| Источник | внутренний, внешний и ручной |
| Маркер | задний фронт синхросигнала (программируется) |
| Частотомер | |
| Функция измерения | частота, период, ширина положительного/отрицательного импульса, рабочий цикл |
| Разрешение по частоте | 7 цифр / с (время шлюза = 1 с) |
| Диапазон частот | от 1 мкГц до 240 МГц |
| Измерение периода | диапазон измерений |
| Характеристики триггера | |
| Триггерный вход | |
| Уровень | TTL-совместимый |
| Склон | рост или падение (по выбору) |
| Ширина импульса | > 100 нс |
| Задержка |
развертка: < 100 нс (типично) пакетная; обработка: < 350 нс (типично) |
| Триггерный выход | |
| Уровень | TTL-совместимый |
| Ширина импульса | > 60 нс (типичное) |
| Максимальная частота | 1 МГц |
| Общие характеристики | |
| Дисплей | 4,3-дюймовый сенсорный TFT ЖК-экран, разрешение 480 х 272, 16 млн. цветов |
| Напряжение питания | 100 – 127 В (45 – 440 Гц) 100 – 240 В (45 – 65 Гц) |
| Потребляемая мощность | менее 30 Вт |
| Рабочая температура | 0 - 45 ℃ |
| Диапазон влажности |
ниже 30 ℃: ≤ 95 % относительной влажности; 30 ℃ до 40 ℃: ≤ 75 % относительной влажности; 40 ℃ до 50 ℃: ≤ 45 % относительной влажности |
| IP-защита | IP2X |
| Габариты изделия | 261,5 х 112 х 318,4 мм |
| Габариты упаковки | 440 х 340 х 225 мм |
| Вес нетто | 3,2 кг |
| Вес брутто | 4,55 кг |

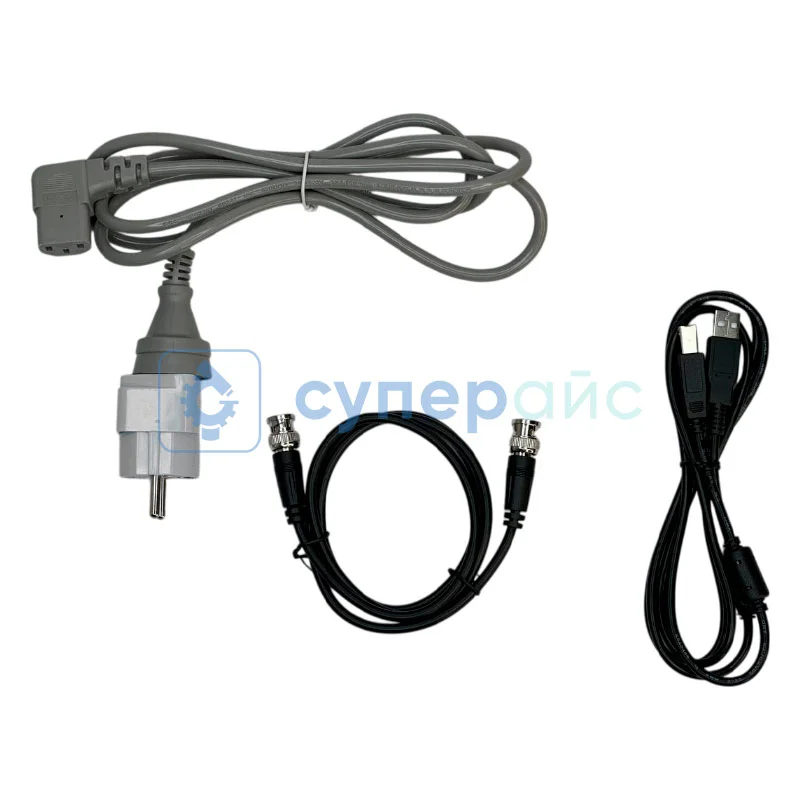

| Комплектация |
генератор сигнала RIGOL DG2052 – 1 шт кабель BNC – 1 шт USB кабель – 1 шт кабель питания – 1 шт руководство пользователя – 1 шт |
Универсальный генератор сигналов RIGOL DG2052
Настольный генератор двухканальный RIGOL DG2052 — устройство для генерации различных форм и типов сигналов. Этот прибор предоставляет высокоточные сигналы, открывая бескрайние возможности для точных измерений и анализа.
Преимущества модели
С этим устройством вы получаете функциональный инструмент для тестирования и диагностики. Ряд преимуществ делают его незаменимым оборудованием в лабораториях и в промышленности:
- Двухканальная конфигурация позволяет генерировать два сигнала для сложных исследований.
- С частотой дискретизации 250 Мвыб/с вы получаете точные результаты для ваших технических задач.
- Генерирует различные формы сигналов: синусоидальные, прямоугольные, шумовые, произвольные, с двумя тональностями и гармонические. Его легко адаптировать к любым техническим потребностям.
- Легко интегрируйте прибор в измерительные системы благодаря поддержке управления через интерфейс USB.
RIGOL DG2052 — это инструмент, который делает вашу работу результативной. Генерация по двум каналом, высокая дискретизация и разнообразие форм сигналов делают его востребованным инженерами, которые ориентированы на высокоточные измерения и анализ.
Обзорная таблица генераторов сигнала RIGOL DG2000
| Характеристики | DG2052 | DG2072 | DG2102 |
| Количество каналов | 2 | ||
| Выходная частота | 50 МГц | 70 МГц | 100 МГц |
| Частота дискретизации | 250 Мвыб/с | ||
| Основные формы сигналов | синусоидальная, прямоугольная, линейно изменяющееся, импульсная, шумовая, постоянный ток, двухтональный | ||
| Расширенные формы сигналов | PRBS, RS232, последовательность | ||
| Встроенные сигналы произвольной формы | 160 типов сигналов, включая Sinc, экспоненциальный рост, экспоненциальный спад, ЭКГ, Гаусс, HaverSine, Лоренц и т.д. | ||
| Разрешение | 1 мкГц | ||
| Частотомер | есть | ||
| Функция измерения | частота, период, ширина положительного/отрицательного импульса, рабочий цикл | ||
Документация и ПО RIGOL DG2052
Название
Язык
Версия
Размер и тип
Краткое руководство пользователя генераторов сигнала Rigol серии DG2000
Язык:
Русский
Размер и тип:
1,02 МБ,
pdf
Отзывы RIGOL DG2052
Ваш отзыв успешно отправлен!
Отзыв появится на сайте после модерации.
Получить коммерческое предложение
Сотрудничаем с коммерческими организациями и государственными бюджетными учреждениями.
Работаем по прямому договору и участвуем во всех видах конкурентных процедур в рамках 44-ФЗ и
223-ФЗ. Оказываем помощь в составлении технического задания на оборудование.
Заполните форму и получите всю нужную информацию о выбранном оборудовании в виде коммерческого предложения:
- актуальные цены и сроки поставки;
- информация о скидке;
- наличие на наших складах.
Удалить отзыв?
Удалить
Отменить
Редактировать
Редактировать
Отменить
С этим товаром покупают
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
8452
Модель (серия):
FY8300S-60M
Производитель:
FeelTech
Страна производства:
Китай
Гарантия, мес.:
12
Категория по частотному диапазону:
генератор ВЧ-сигналов (высокочастотный, диапазон частот до 50-150 МГц)
Кол-во каналов:
3
Частота дискретизации на канал, МВыб/с:
250
Глубина памяти на канал:
8 Кб
Вертикальное разреш. (по амплитуде):
14 бит
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
10945
Модель (серия):
SDS1202
Производитель:
OWON
Страна производства:
Китай
Гарантия, мес.:
24
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
200
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Частота дискретизации на канал, МВыб/с:
1000
Добавить в избранное
Артикул (код товара):
17501
Модель (серия):
FY201
Производитель:
FeelTech
Страна производства:
Гарантия, мес.:
12
Категория по частотному диапазону:
генератор НЧ-сигналов (низкочастотный, диапазон частот до 2 МГц)
Кол-во каналов:
1
Точность, %:
1
Диагональ встр. дисплея (размер), дюйм:
1,44
Амплитуда, Vp-p:
< 10
Добавить в избранное
Артикул (код товара):
13543
Модель (серия):
ICL8038
Производитель:
Другой
Страна производства:
Китай
Гарантия, мес.:
12
Категория по частотному диапазону:
генератор НЧ-сигналов (низкочастотный, диапазон частот до 2 МГц)
Кол-во каналов:
1
Вертикальное разреш. (по амплитуде):
8 бит
Точность, %:
1
Диагональ встр. дисплея (размер), дюйм:
Нет
Похожие товары
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
8435
Модель (серия):
FY8300-30M
Производитель:
FeelTech
Страна производства:
Китай
Гарантия, мес.:
12
Категория по частотному диапазону:
генератор ВЧ-сигналов (высокочастотный, диапазон частот до 50-150 МГц)
Кол-во каналов:
3
Частота дискретизации на канал, МВыб/с:
250
Глубина памяти на канал:
8 Кб
Вертикальное разреш. (по амплитуде):
14 бит
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
715
Модель (серия):
FY3200S
Производитель:
FeelTech
Страна производства:
Китай
Гарантия, мес.:
12
Категория по частотному диапазону:
генератор ВЧ-сигналов (высокочастотный, диапазон частот до 50-150 МГц)
Кол-во каналов:
2
Частота дискретизации на канал, МВыб/с:
200
Глубина памяти на канал:
1,024 Кб
Вертикальное разреш. (по амплитуде):
10 бит
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
8398
Модель (серия):
SGP1002S
Производитель:
FeelTech
Страна производства:
Китай
Гарантия, мес.:
12
Категория по частотному диапазону:
генератор НЧ-сигналов (низкочастотный, диапазон частот до 2 МГц)
Кол-во каналов:
1
Диагональ встр. дисплея (размер), дюйм:
1,44
Амплитуда, Vp-p:
< 5
Вес нетто, кг:
1
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
398
Модель (серия):
MHS-5225A
Производитель:
JUNTEK
Страна производства:
Китай
Гарантия, мес.:
12
Категория по частотному диапазону:
генератор ВЧ-сигналов (высокочастотный, диапазон частот до 50-150 МГц)
Кол-во каналов:
2
Частота дискретизации на канал, МВыб/с:
200
Глубина памяти на канал:
2,048 Кб
Вертикальное разреш. (по амплитуде):
12 бит
Ранее просмотренные Вами
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России

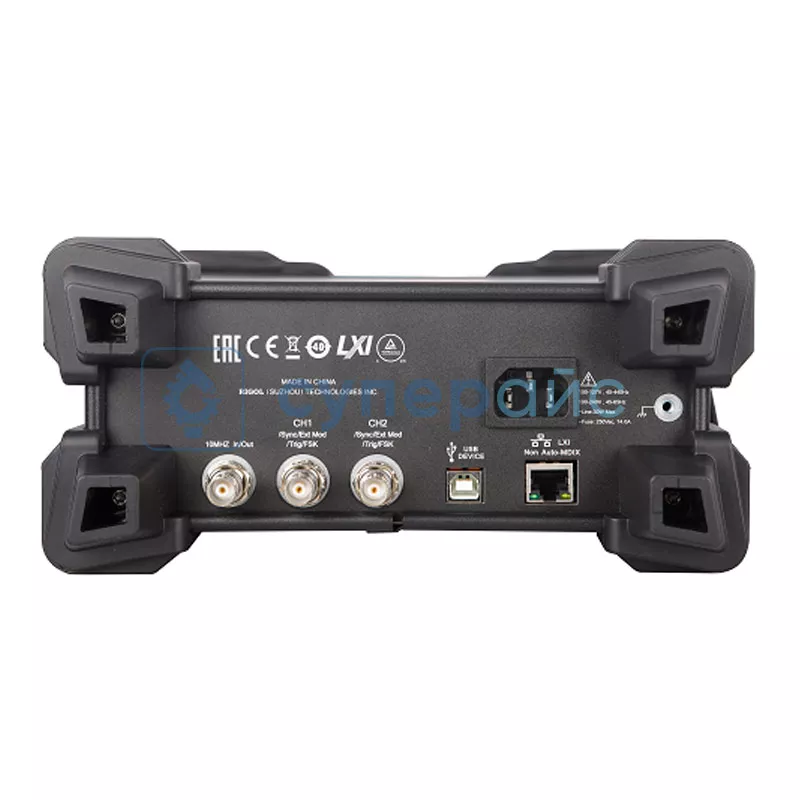

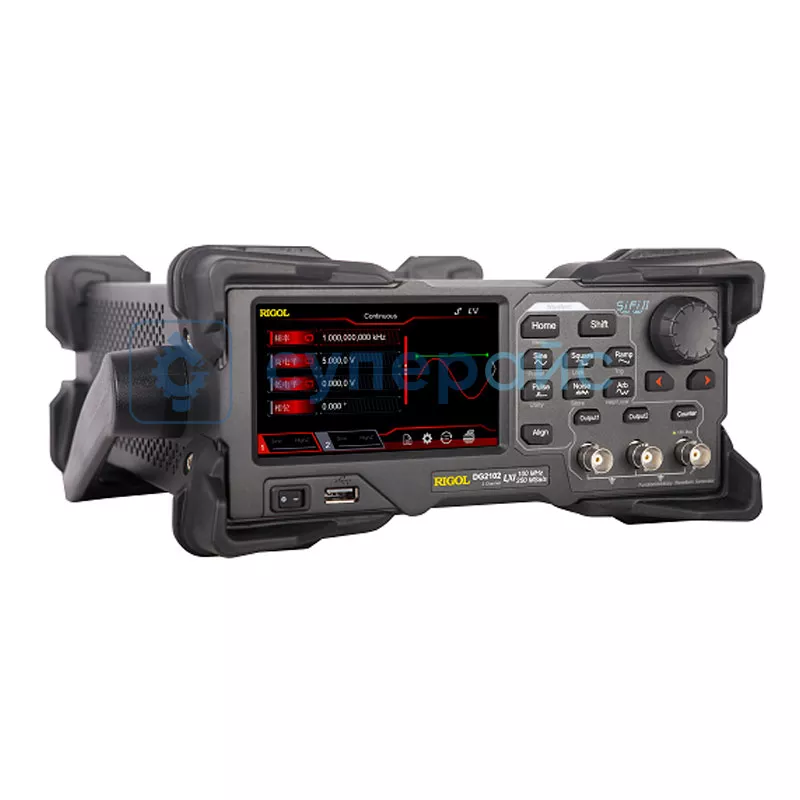

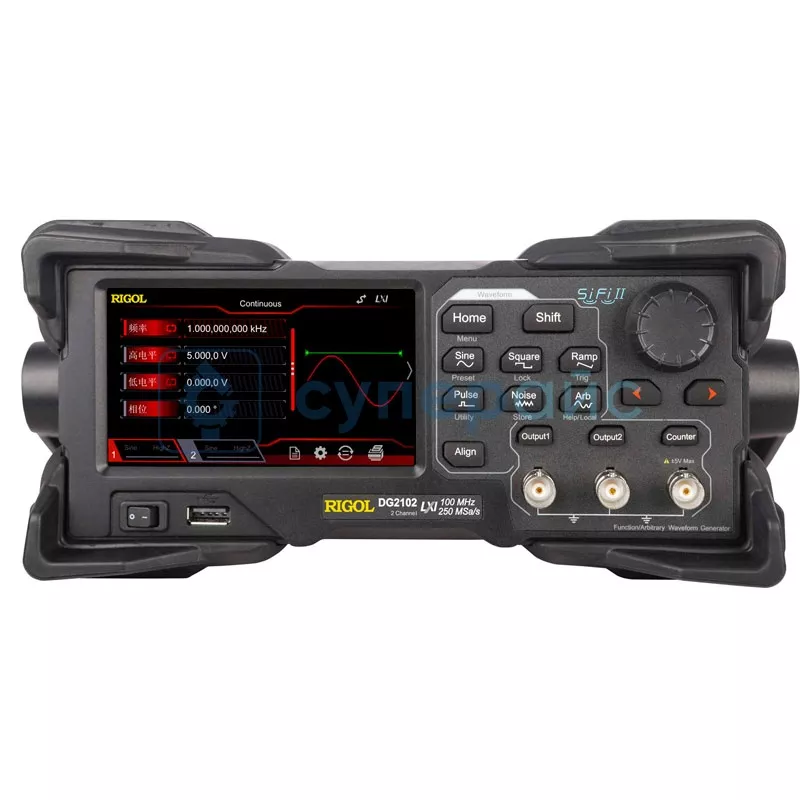

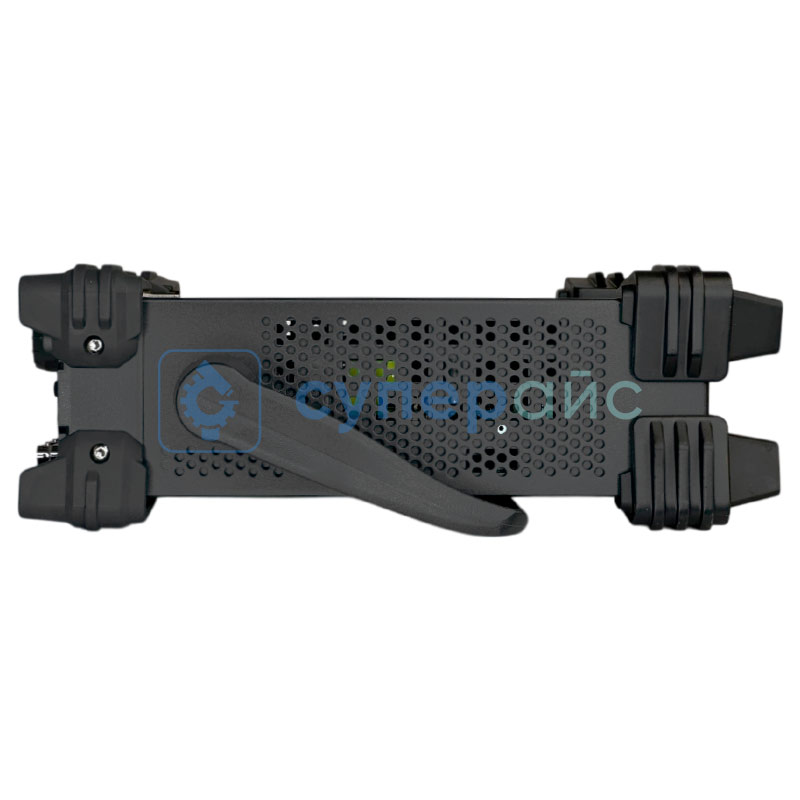

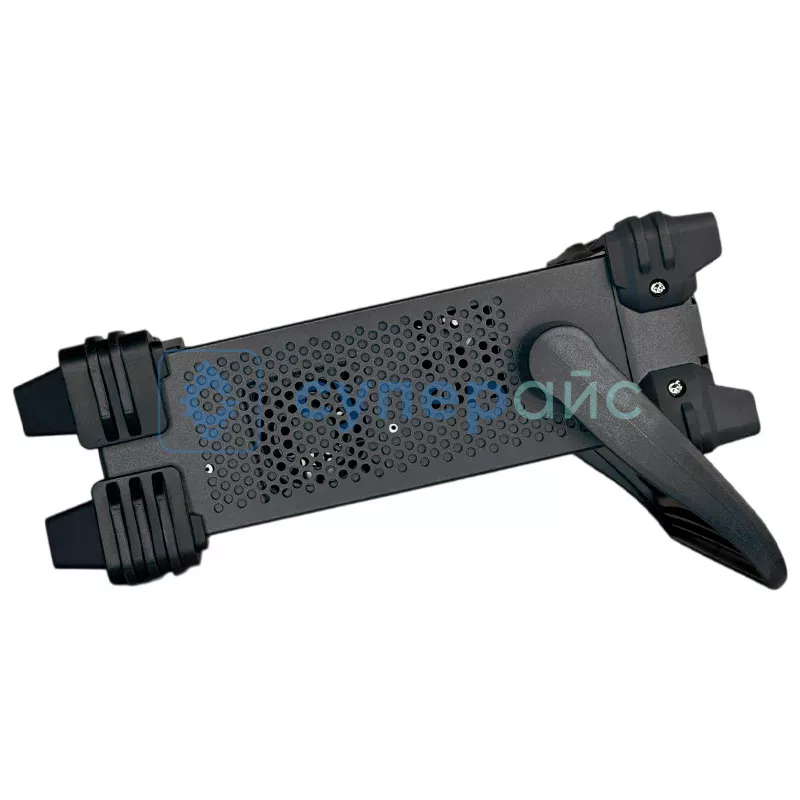

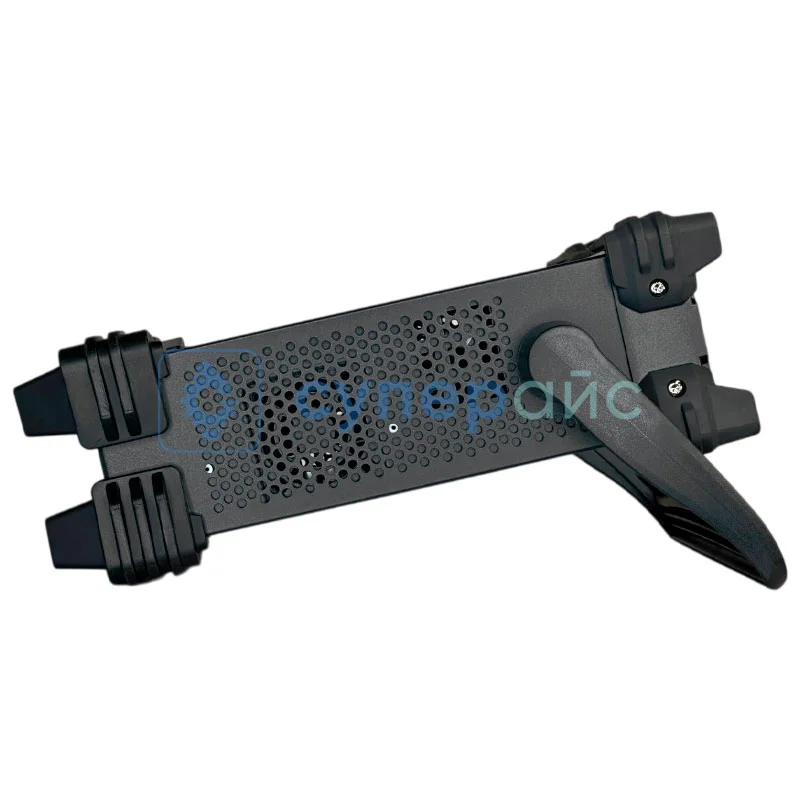

Добавить в избранное
Артикул (код товара):
21806
Модель (серия):
DG2052
Производитель:
RIGOL
Страна производства:
Китай
Гарантия, мес.:
12
Категория по частотному диапазону:
генератор ВЧ-сигналов (высокочастотный, диапазон частот до 50-150 МГц)
Кол-во каналов:
2
Частота дискретизации на канал, МВыб/с:
250
Вертикальное разреш. (по амплитуде):
16 бит
Точность, %:
0.0001
