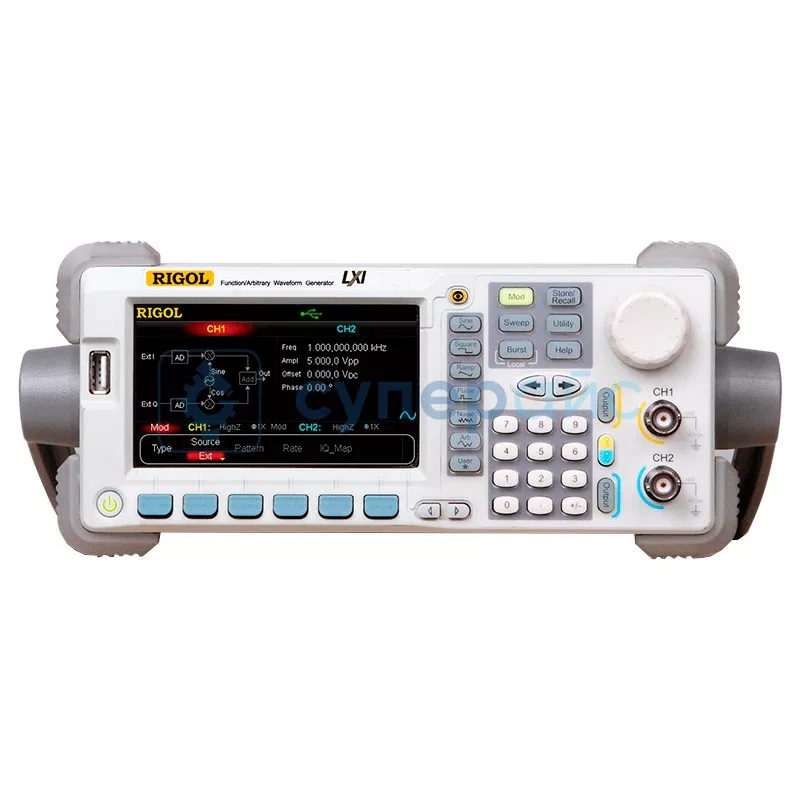

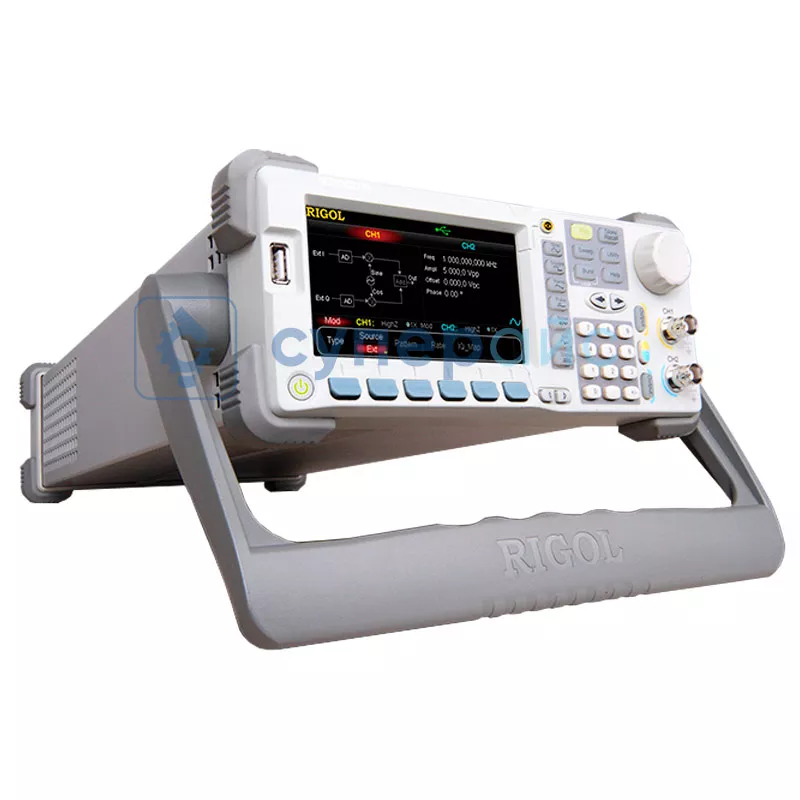

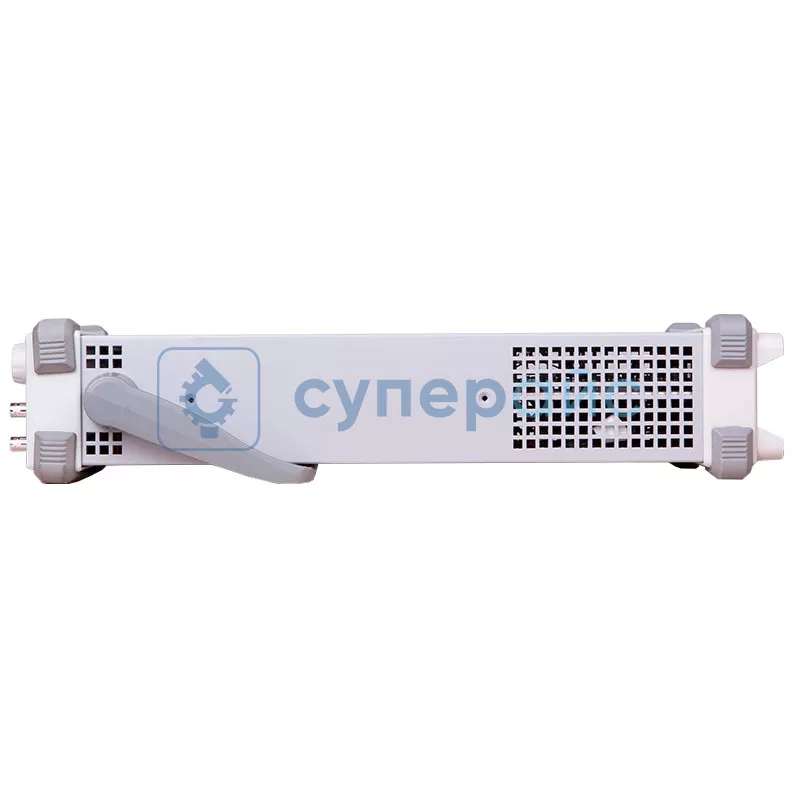

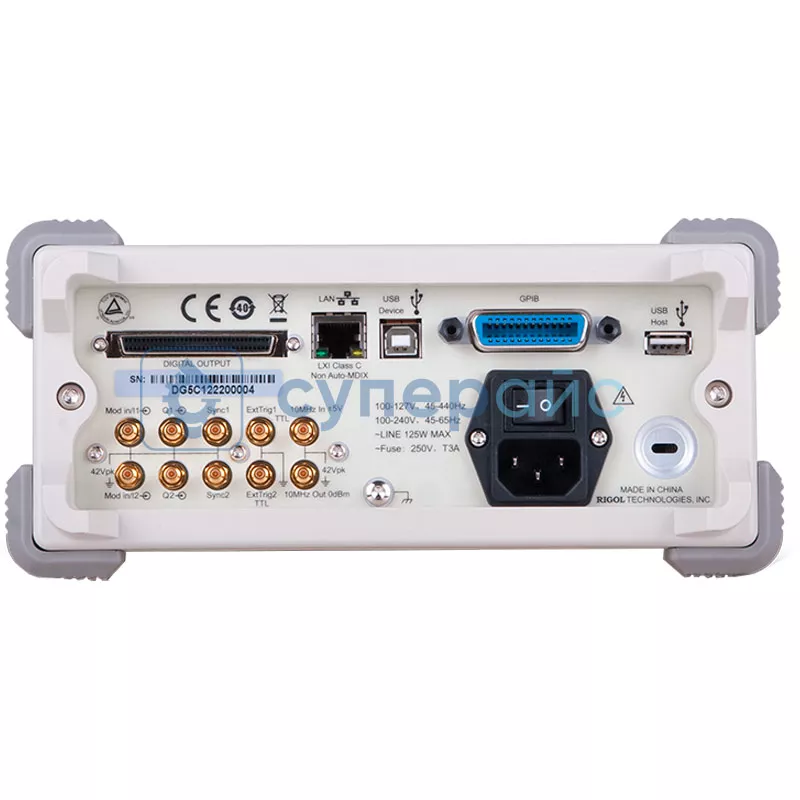

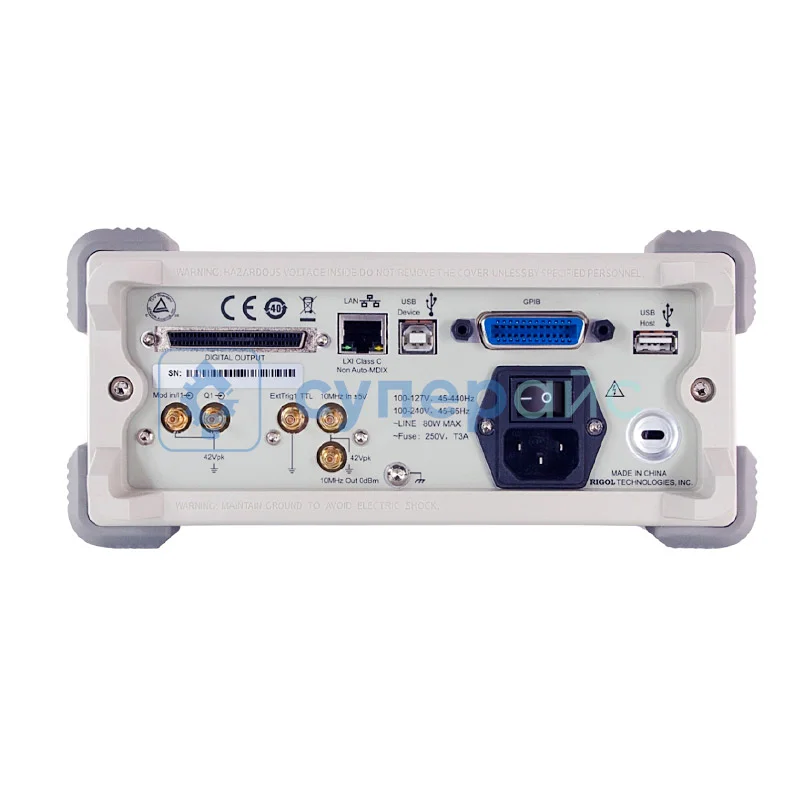

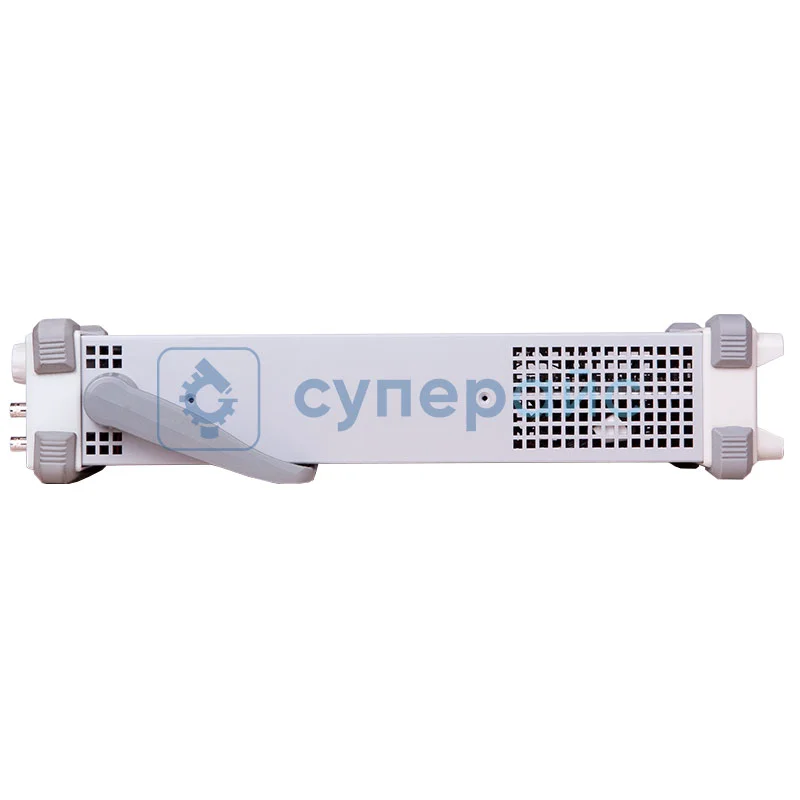

Одноканальный генератор сигнала RIGOL DG5071
В Госреестре РФ
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
176 460 ₽
176 460 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 2 шт.
Склад в Гуанчжоу: 1 шт.
Поверка средств измерений - 4000₽
?
Поверка средств измерений - 4000₽
Артикул (код товара)
21810
Модель (серия)
DG5071
Производитель (бренд)
Страна производства
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики RIGOL DG5071
Артикул (код товара)
21810
Модель (серия)
DG5071
Производитель (бренд)
Страна производства
Гарантия, мес.
12
Вид
Настольный (стационарный)
Тип
функциональный генератор сигналов специальных форм
функциональный генератор сигналов произвольных форм
генератор импульсов
генератор шума
генератор ШИМ сигналов
функциональный генератор сигналов произвольных форм
генератор импульсов
генератор шума
генератор ШИМ сигналов
Категория по частотному диапазону
Кол-во каналов
Макс. частота
70 МГц
Частота дискретизации на канал, МВыб/с
Вертикальное разреш. (по амплитуде)
Точность, %
Диагональ встр. дисплея (размер), дюйм
Генерируемые формы сигналов
Синусоидальный сигнал
Меандр и прямоугольный сигналы
Импульсный сигнал
ШИМ
Шум
Перепады и импульсы
Логические последовательности
Меандр и прямоугольный сигналы
Импульсный сигнал
ШИМ
Шум
Перепады и импульсы
Логические последовательности
Виды модуляции
PSK (ФМн)
ШИМ
АМ
ФМ
I/Q
ШИМ
АМ
ФМ
I/Q
Показать больше
Показать меньше
Описание RIGOL DG5071
Технические характеристики RIGOL DG5071
| Количество каналов | 1 |
| Выходная частота | 70 МГц |
| Частота дискретизации | 1000 Мвыб/с |
| Форма волны | |
| Стандартные формы сигналов | синус, квадрат, пила, импульс, шум |
| Встроенные сигналы произвольной формы | синус, экспоненциальный подъем, экспоненциальное падение, ЭКГ, Гаусс, хейверсинус, Лоренц, двухтоновый сигнал, постоянный ток |
| Частотные характеристики | |
| Синус | 1 мкГц - 70 МГц |
| Квадрат | 1 мкГц - 70 МГц |
| Пилообразный | 1 мкГц - 3 МГц |
| Импульс | 1 мкГц - 50 МГц |
| Шум | полоса пропускания 250 МГц |
| Произвольные | 1 мкГц - 50 МГц |
| Разрешение | 1 мкГц |
| Точность | ± 1 ppm при 18 - 28 ℃ |
| Чистота синусоидального спектра | |
| Гармонические искажения | типичный (0 дБм) < 70 МГц: <-40 dBc |
| Полное гармоническое искажение | < 0,5 % (10 Гц - 20 кГц, 0 дБм) |
| Ложный (неграмонический) | типичный (0 дБм) ≤ 70 МГц: <-50 dBc |
| Фазовый шум | типичное значение (0 дБм, отстройка 10 кГц) 10 МГц: < -110 dBc |
| Характеристики сигнала | |
| Прямоугольный сигнал | |
| Время нарастания / падения | < 4 нс |
| Перерегулирование | ≤ 5 % |
| Рабочий цикл |
≤ 10 МГц: 20 - 80 % 10 - 40 МГЦ: 40 - 60 % > 40 МГЦ: 50 % |
| Несимметрия | 1 % периода + 5 нс |
| Джиттер (среднеквадратичное значение) |
типичный (1 Впп); ≤ 30 МГц: 10 ppm периода + 500 пс > 30 МГц: 500 пс |
| Пилообразный сигнал | |
| Линейность | ≤ 0,5 % от амплитуды выходного сигнала |
| Симметрия | 0 - 100% |
| Импульс | |
| Период | 20 нс – 1 000 000 с |
| Длительность импульса | 4 нс – 1 000 000 с |
| Время нарастания / спада | 4 нс - 1 мс |
| Перерегулирование | ≤ 5% |
| Джиттер (среднеквадратичное значение) |
типичный (1 Впп); 10 ppm + 500 пс |
| Произвольные сигналы | |
| Длина формы сигнала |
обычный режим: от 2 до 16M точек режим воспроизведения: от 2 до 128M точек |
| Вертикальное разрешение | 14 бит |
| Режимы | обычный, воспроизведение |
| Частота дискретизации |
обычный режим (длина формы от 2 до 16M точек): 1 ГВыб / с (фиксированная) режим воспроизведения(длина формы от 2 до 128M точек): 1 ГВыб / с (переменный) |
| Минимальное время нарастания/спада | < 3 нс |
| Джиттер (среднеквадратичное значение) | 3 нс |
| Метод интерполяции | Close, Linear, Sinc |
| Метод редактирования | точка и блок редактирования |
| Энергозависимость памяти | 1 ГБ |
| Выходные характеристики | |
| Амплитуда (в 50 Ом) | |
| Диапазон | от 5 мВ до 10 В (пик-пик) |
| Точность | типично (1 кГц синус, нулевая установка, >10 мВ пик-пик, режим Auto): ±1 % установленного значения + 1 мВ пик-пик |
| Амплитуда | < 10 МГц: ± 0,1 дБ |
| Равномерность АЧХ |
10 - 60 МГц: ± 0,2 дБ 60 - 70 МГц: ± 0,4 дБ |
| Единицы измерения | В пик-пик, В СКЗ, дБм, высокий, низкий уровень |
| Разрешение | 0,1 мВ или 4 цифры |
| Смещение (до 50 Ом) | |
| Диапазон | ±5 В пиковое значение, переменная + постоянная составляющие |
| Точность | ± (1 % от заданного значения + 5 мВ + 0,5 % от амплитуды) |
| Выходной сигнал | |
| Выходное сопротивление | 50 Ом (типичное) |
| Изоляция | 42 В пик максимум относительно земли |
| Функции защиты |
от перегрева, короткого замыкания; автоматическое отключение выходного сигнала при возникновении перегрузки |
| Характеристики модуляции | |
| Тип модуляции | AM, FM, PM, ASK, FSK, PSK, IQ |
| Характеристики режима Burst (пачки импульсов) | |
| Форма сигнала несущей | синусоидальный, прямоугольный, импульсный, шумовой, произвольная форма (кроме постоянного тока) |
| Несущая частота | от 1 мкГц до 70 МГц |
| Количество импульсов | от 1 до 1 000 000 или бесконечно |
| Начальная/конечная фаза | 0° до 360° |
| Внутренний период | от 1 мкс до 500 с |
| Источник управления пачкой | внешний триггер |
| Источник триггера | внутренний, внешний или ручной |
| Задержка триггера | от 0 нс до 85 с |
| Характеристики режима Sweep (частотный свип) | |
| Форма сигнала несущей | синусоидальный, прямоугольный, пилообразный, произвольная форма (кроме постоянного тока) |
| Тип | линейный, логарифмический и пошаговый |
| Ориентация | вверх, вниз |
| Начальная/конечная частота | 1 мкГц до 70 МГц |
| Время развертки | от 1 мс до 300 с |
| Время удержания / возврата | от 0 мс до 300 с |
| Характеристики триггера | |
| Триггерный вход | |
| Уровень | TTL-совместимый |
| Фронт | по нарастающему или по спадающему фронту |
| Ширина импульса | > 50 нс |
| Задержка |
Sweep: < 100 нс (типично) Burst: < 300 нс (типично) |
| Триггерный выход | |
| Уровень | TTL-совместимый |
| Длительность импульса | > 60 нс (типично) |
| Максимальная частота | 1 МГц |
| Общие характеристики | |
| Дисплей | 4,3-дюймовый сенсорный TFT ЖК-экран, разрешение 480 х 272, 16 млн. цветов |
| Напряжение питания |
100 – 127 В (45 – 440 Гц) 100 – 240 В (45 – 65 Гц) |
| Потребляемая мощность | менее 125 Вт |
| Рабочая температура | 10 - 40 ℃ |
| Способ охлаждения | вентилятор |
| Диапазон влажности |
ниже 35 ℃: ≤ 90 % относительной влажности 35 - 40 ℃: ≤ 60 % относительной влажности |
| IP-защита | IP2X |
| Размер изделия | 230 х 106 х 501 мм |
| Вес нетто | 4,3 кг |
| Вес брутто | 5,84 кг |
| Комплектация | генератор сигнала RIGOL DG5071– 1 шт |
|
кабель BNC - 1 шт USB кабель - 1 шт кабель SMB(F) – BNC (M) - 1 шт руководство пользователя - 1 шт |
|
Обзорная таблица генераторов сигналов RIGOL
| Характеристики | DG5102 | DG5072 | DG5252 | DG5352 | DG5071 | DG5101 | DG5251 | DG5351 |
| Количество каналов | 2 | 2 | 2 | 2 | 1 | 1 | 1 | 1 |
| Выходная частота (МГц) | 100 | 70 | 250 | 350 | 70 | 100 | 250 | 350 |
| Частота дискретизации (Мвыб/с) | 1000 | |||||||
| Время нарастания/спада (квадрат, нс) | < 3 | < 4 | < 2.5 | < 4 | < 3 | < 2.5 | ||
| Дисплей | 4,3-дюймовый сенсорный TFT ЖК-экран, 480 х 272, 16 млн. цветов | |||||||
| Вертикальное разрешение (Арб) | 14 бит | |||||||
| Выходное сопротивление | 50 Ом (типичное) | |||||||
RIGOL DG5071: Точность и надежность для профессиональных задач
Профессиональный генератор сигналов RIGOL DG5071 представляет собой решение для точных сигналов в частотном диапазоне до 70 МГц. Этот одноканальный прибор сочетает производительность с интуитивным управлением, предлагая пользователям возможности для лабораторных исследований и производственных измерений.
Технические особенности:
- Диапазон выходной частоты от 1 мкГц до 70 МГц
- Частота дискретизации 1000 Мвыб/с
- Время нарастания фронта импульса менее 4 нс
- Встроенная память для произвольных сигналов объемом 1 Гбайт
Функциональные преимущества:
Генератор сигнала RIGOL DG5071 гарантирует стабильность параметров выходных сигналов. Точность установки частоты составляет ±1 ppm, что делает прибор подходящим для прецизионных измерений. Система защиты от короткого замыкания гарантирует безопасную работу с различными типами нагрузок.
Области применения:
- Тестирование и калибровка измерительной аппаратуры
- Научно-исследовательские работы в области электроники
- Образовательный процесс в технических учебных заведениях
- Производственный контроль электронных устройств
- Обслуживание промышленного оборудования
Эргономика и управление:
Устройство оснащено 4,3-дюймовым сенсорным дисплеем с высоким разрешением. Продуманный интерфейс пользователя предлагает доступ ко всем функциям и настройкам. Поддержка различных видов модуляции и режимов развертки расширяет область применения прибора.
Конструктивное исполнение:
Надежный корпус со степенью защиты IP2X гарантирует стабильность работы в лабораторных условиях. Комфортное расположение элементов управления и разъемов способствует комфортной работе оператора.
Одноканальный генератор сигнала RIGOL DG5071 представляет собой решение для измерительных задач, сочетая точность, функциональность и надежность в профессиональном исполнении.
