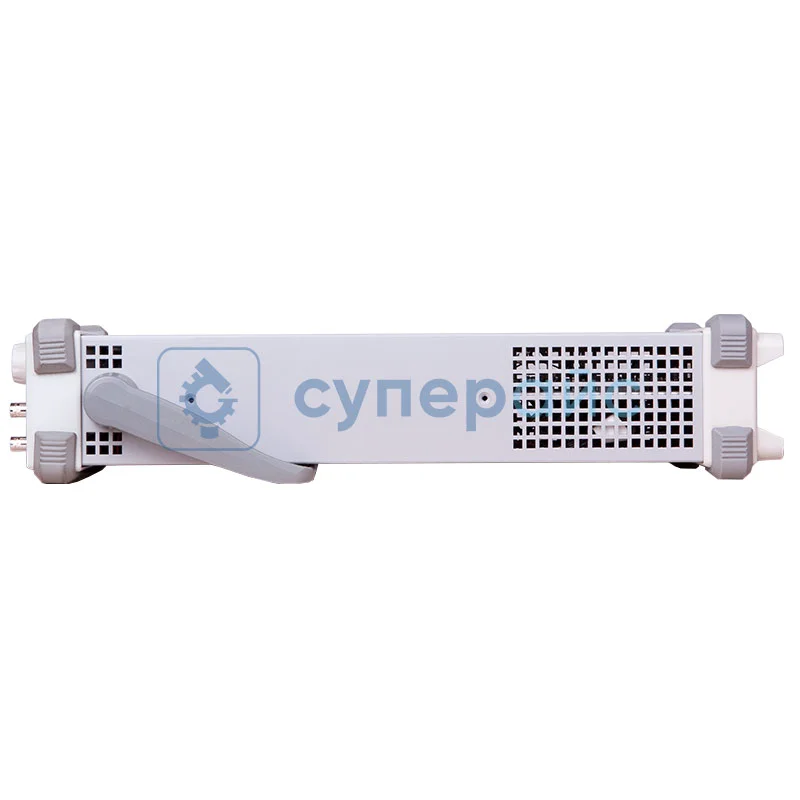

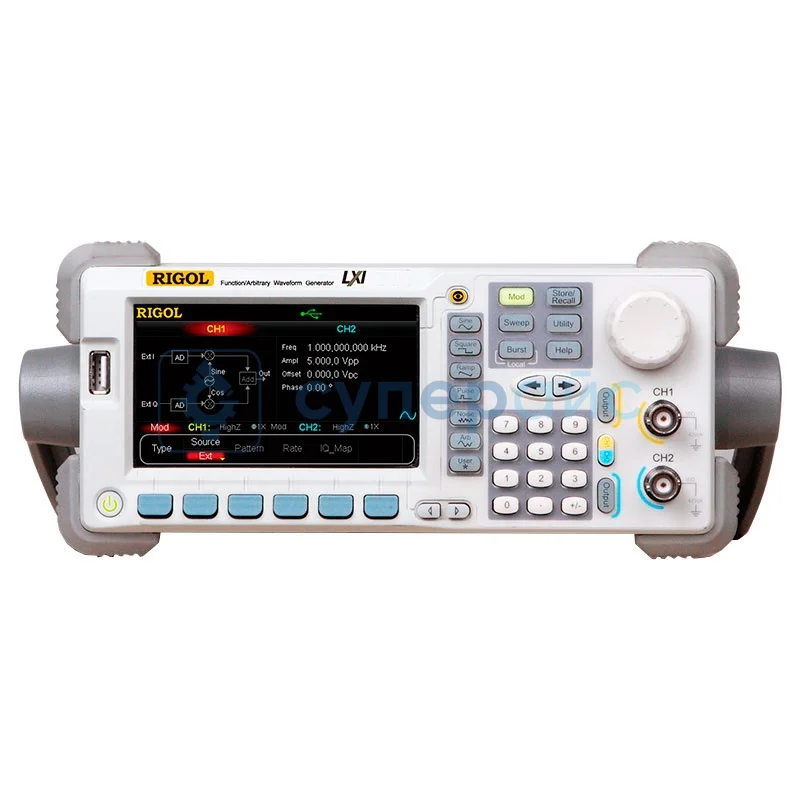

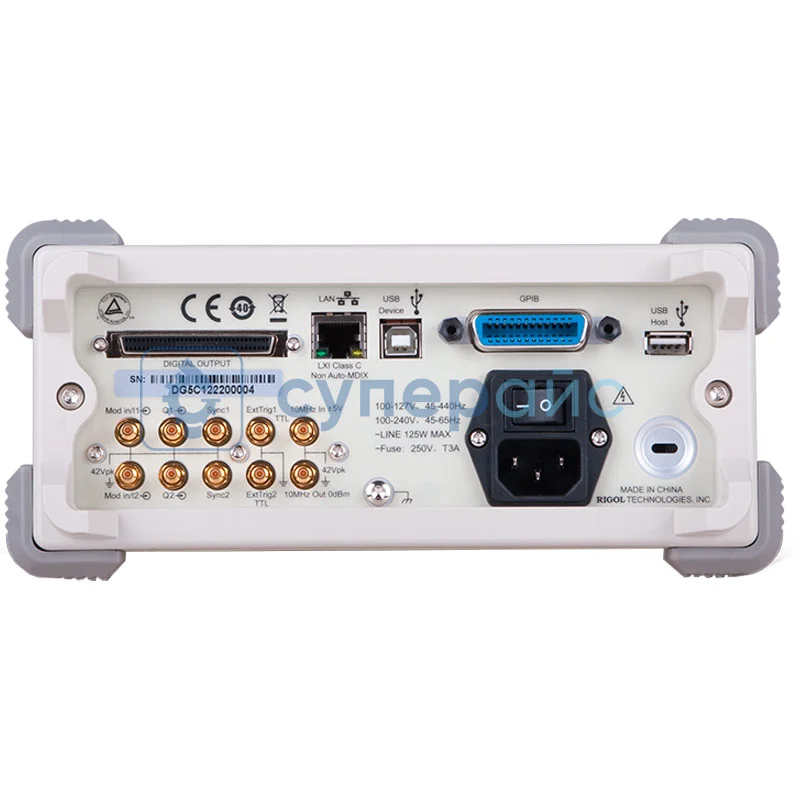

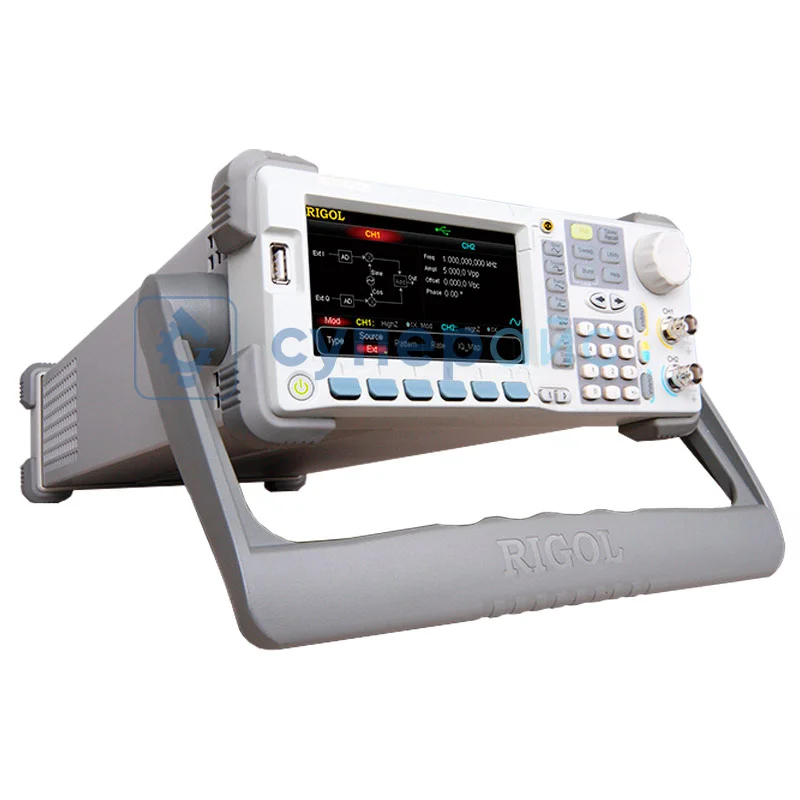

Двухканальный генератор сигнала RIGOL DG5252
В Госреестре РФ
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
872 329 ₽
872 329 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 1 шт.
Поверка средств измерений - 9500₽
?
Поверка средств измерений - 9500₽
Артикул (код товара)
21815
Модель (серия)
DG5252
Производитель (бренд)
Страна производства
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики RIGOL DG5252
Артикул (код товара)
21815
Модель (серия)
DG5252
Страна производства
Гарантия, мес.
12
Вид
Настольный (стационарный)
Тип
функциональный генератор сигналов специальных форм
функциональный генератор сигналов произвольных форм
генератор импульсов
генератор шума
генератор ШИМ сигналов
функциональный генератор сигналов произвольных форм
генератор импульсов
генератор шума
генератор ШИМ сигналов
Категория по частотному диапазону
Кол-во каналов
Макс. частота
250 МГц
Частота дискретизации на канал, МВыб/с
Вертикальное разреш. (по амплитуде)
Точность, %
Диагональ встр. дисплея (размер), дюйм
Вес (кг)
5,84
Сложность
2
Генерируемые формы сигналов
Синусоидальный сигнал
Меандр и прямоугольный сигналы
Импульсный сигнал
ШИМ
Шум
Перепады и импульсы
Логические последовательности
Меандр и прямоугольный сигналы
Импульсный сигнал
ШИМ
Шум
Перепады и импульсы
Логические последовательности
Показать больше
Показать меньше
Описание RIGOL DG5252
Технические характеристики RIGOL DG5252
| Количество каналов | 2 |
| Выходная частота | 250 МГц |
| Частота дискретизации | 1000 Мвыб/с |
| Форма волны | |
| Основные формы сигналов | синус, квадрат, амплитуда, импульс, шум |
| Встроенные сигналы произвольной формы | синус, экспоненциальный подъем, экспоненциальное падение, ЭКГ, Гаусс, Хаверсин, Лоренц, двухтональный, постоянный ток |
| Частотные характеристики | |
| Синус | от 1 мкГц до 250 МГц |
| Квадрат | от 1 мкГц до 120 МГц |
| Рампа | от 1 мкГц до 5 МГц |
| Пульс | от 1 мкГц до 50 МГц |
| Шум | полоса пропускания 250 МГц |
| Арб | от 1 мкГц до 50 МГц |
| Разрешение | 1 мкГц |
| Точность | ± (1 ppm от заданного значения + 10 пГц), 18 до 28 ℃ |
| Чистота синусоидального спектра | |
| Гармонические искажения |
типичный (0 дБм) < 100 МГц: <-40 дБн; > 100 МГц: <- 35 дБн |
| Полное гармоническое искажение | < 0,5 % (от 10 Гц до 20 кГц, 0 дБм) |
| Ложный (неграмонический) |
типичный (0 дБм) ≤ 100 МГц: <-50 дБн; > 100 МГц: - 50 дБн + 6 дБн / октава |
| Фазовый шум | типичное значение (0 дБм, отстройка 10 кГц) 10 МГц: <-105 дБн / Гц |
| Характеристики сигнала | |
| Квадрат | |
| Время нарастания / падения | < 2,5 нс |
| Превышение | ≤ 5 % |
| Рабочий цикл |
≤ 10 МГц: 20 - 80 %; 10 - 40 МГЦ: 40 - 60 %; |
| Несимметрия | 1 % периода + 5 нс |
| Джиттер (среднеквадратичное значение) |
типичный (1 Впп); ≤ 30 МГц: 10 ppm периода + 500 пс; > 30 МГц: 500 пс |
| Рампа | |
| Линейность | ≤ 0,5 % пиковая мощность |
| Симметрия | от 0 до 100% |
| Пульс | |
| Период | 20 нс – 1000000 с |
| Длительность импульса | 4 нс – 1000000 с |
| Восходящий / нисходящий фронт | от 2,5 нс до 1 мс |
| Превышение | ≤ 5% |
| Джиттер (среднеквадратичное значение) |
типичный (1 Впп); 10 ppm + 500 пс |
| Арб | |
| Длина сигнала |
обычный режим: от 2 до 16 млн.; режим воспроизведения: от 2 до 128 млн. |
| Вертикальное разрешение | 14 бит |
| Режимы | обычный, воспроизведение |
| Частота дискретизации |
обычный режим: от 2 до 16 млн.: 1 Мвыб / с (фиксированный); режим воспроизведения: от 2 до 128 млн. 1 Мвыб / с (переменный) |
| Минимальное время подъема / спада | < 3 нс |
| Джиттер (среднеквадратичное значение) | 3 нс |
| Метод интерполяции | Close, Linear, Sinc |
| Метод редактирования | точка и блок редактирования |
| Энергозависимость памяти | 1 G байт |
| Выходные характеристики | |
| Амплитуда (в 50 Ом) | |
| Диапазон |
≤ 100 МГц: 5 mVpp - 10 Vpp; ≤ 250 МГц: 5 mVpp - 5 Vpp; |
| Точность |
типичное (синусоидальный сигнал 1 кГц, смещение 0 В, >10 мВ размах; автоматический режим) ± (1 % от значения настройки) ± 1 мВ |
| Амплитуда | < 10 МГц: 0,1 дБ |
| Плоскостность |
типичный (синусоидальный, 1В размах); ≤ 10 МГц: ± 0,1 дБ; от 10 до 60 МГц: ± 0,2 дБ; от 60 до 70 МГц: ± 0,4 дБ; от 100 до 25 МГц: ± 0,1 дБ |
| Единица | Vpp, Вrms, дБм, высокий, низкий уровень |
| Разрешение | 0,1 мВ пик - пик или 4 цифры |
| Смещение (до 50 Ом) | |
| Диапазон (пик переменного + постоянного тока) | ± 5 В пик переменного + постоянного тока |
| Точность | ± (1% от заданного значения + 5 мВ + 0,5 % от амплитуды) |
| Выходной сигнал | |
| Выходное сопротивление | 50 Ом (типичное) |
| Функции защиты | от короткого замыкания, автоматическое отключение выходного сигнала при возникновении перегрузки |
| Характеристики модуляции | |
| Тип модуляции | AM, FM, PM, ASK, FSK, PSK, IQ |
| Пакетные характеристики | |
| Форма сигнала несущей | синусоидальный, прямоугольный, импульсный, шумовой, арб (кроме постоянного тока) |
| Несущая частота | от 1,5 МГц до 250 МГц |
| Количество импульсов | от 1 до 1 000 000 или бесконечно |
| Внутренний период | от 1 мкс до 500 с |
| Закрытый источник | внешний триггер |
| Источник | внутренний, внешний и ручной |
| Задержка триггера | от 0 нс до 85 с |
| Характеристики развертки | |
| Форма сигнала несущей | синусоидальный, прямоугольный, импульсный, шумовой, арб (кроме постоянного тока) |
| Тип | линейный, логарифмический и пошаговый |
| Ориентация | вверх, вниз |
| Частота запуска / остановки | то же, что верхний / нижний предел соответствующей несущей частоты |
| Время развертки | от 1 мс до 300 с |
| Время удержания / возврата | от 0 мс до 300 с |
| Характеристики триггера | |
| Триггерный вход | |
| Уровень | TTL-совместимый |
| Склон | рост или падение (по выбору) |
| Ширина импульса | > 50 нс |
| Задержка |
развертка: < 100 нс (типично) пакетная; обработка: < 300 нс (типично) |
| Триггерный выход | |
| Уровень | TTL-совместимый |
| Ширина импульса | > 60 нс (типичное) |
| Максимальная частота | 1 МГц |
| Общие характеристики | |
| Дисплей | 4,3-дюймовый сенсорный TFT ЖК-экран, разрешение 480 х 272, 16 млн. цветов |
| Напряжение питания | 100 – 127 В (45 – 440 Гц) 100 – 240 В (45 – 65 Гц) |
| Потребляемая мощность | менее 125 Вт |
| Рабочая температура | 10 - 45 ℃ |
| Способ охлаждения | вентилятор |
| Диапазон влажности |
ниже 35 ℃: ≤ 90 % относительной влажности; 35 ℃ до 40 ℃: ≤ 60 % относительной влажности |
| IP-защита | IP2X |
| Размер изделия | 230 х 106 х 501 мм |
| Вес нетто | 4,3 кг |
| Вес брутто | 5,84 кг |
| Комплектация |
генератор сигнала RIGOL DG5252 - 1 шт; кабель BNC - 1 шт; USB кабель - 1 шт; кабель SMB(F) – BNC (M) - 1 шт; руководство пользователя - 1 шт |
Обзорная таблица генераторов сигналов RIGOL
| Характеристики | DG5102 | DG5072 | DG5252 | DG5352 | DG5071 | DG5101 | DG5251 | DG5351 |
| Количество каналов | 2 | 2 | 2 | 2 | 1 | 1 | 1 | 1 |
| Выходная частота (МГц) | 100 | 70 | 250 | 350 | 70 | 100 | 250 | 350 |
| Частота дискретизации (Мвыб/с) | 1000 | |||||||
| Время нарастания/спада (квадрат, нс) | < 3 | < 4 | < 2.5 | < 4 | < 3 | < 2.5 | ||
| Дисплей | 4,3-дюймовый сенсорный TFT ЖК-экран, 480 х 272, 16 млн. цветов | |||||||
| Вертикальное разрешение (Арб) | 14 бит | |||||||
| Выходное сопротивление | 50 Ом (типичное) | |||||||
Документация и ПО RIGOL DG5252
Название
Язык
Версия
Размер и тип
Руководство пользователя для генераторов сигналов RIGOL серии DG5000
Язык:
Английский
Размер и тип:
2,8 Мб,
PDF
