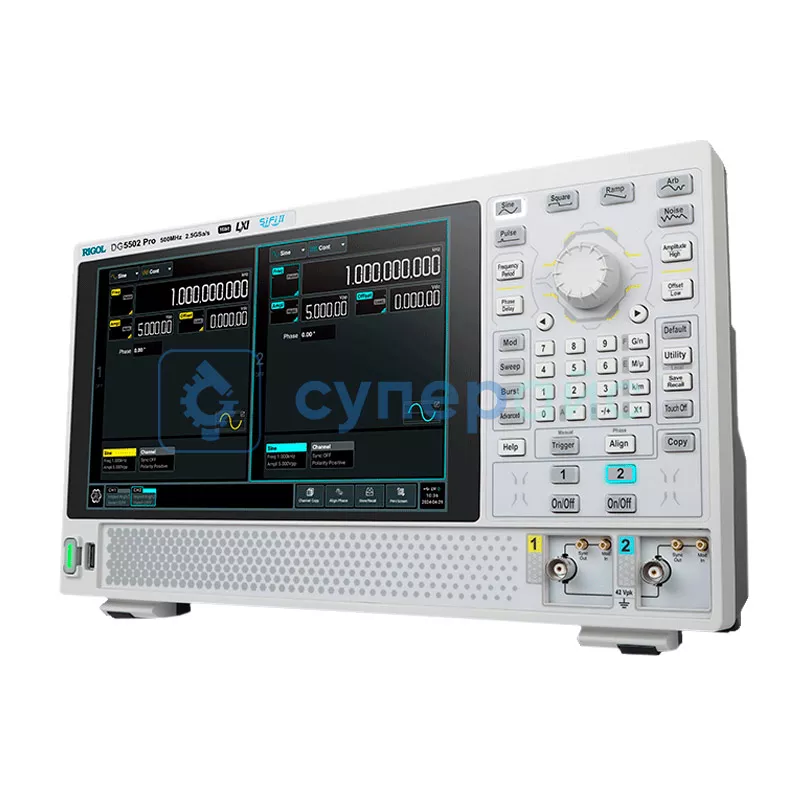

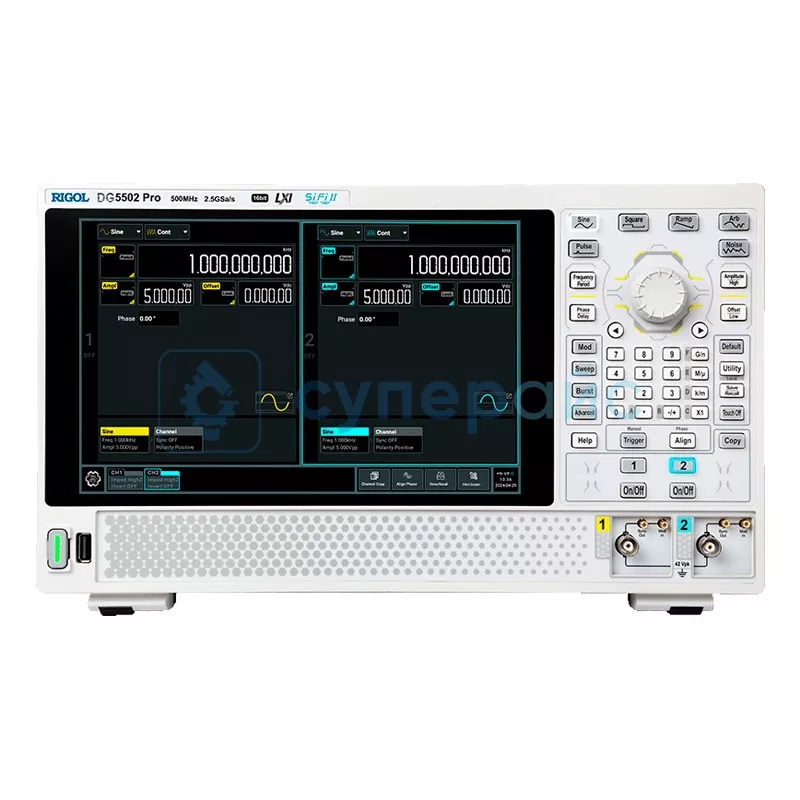

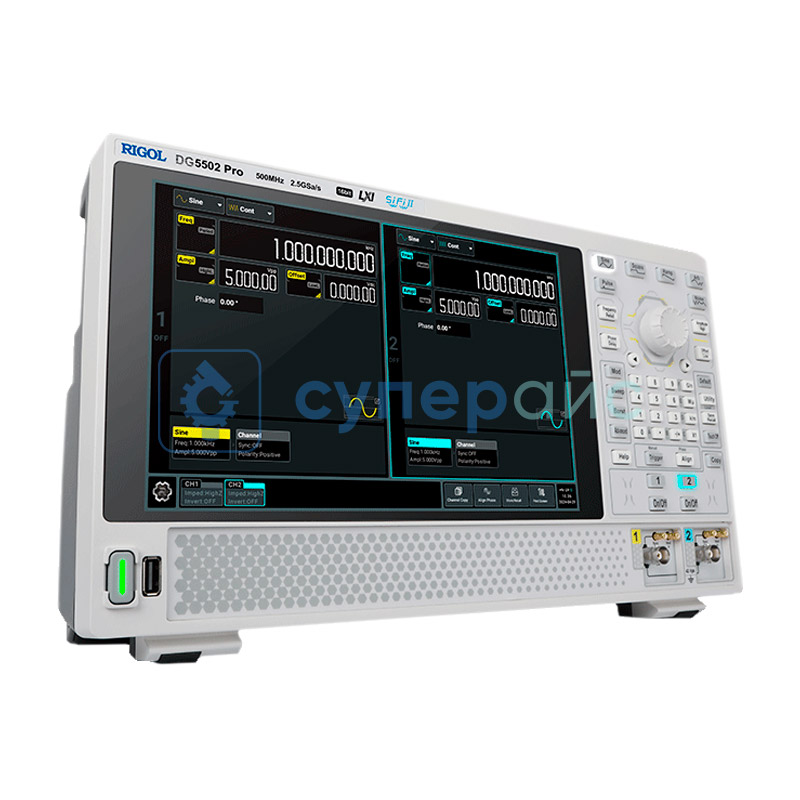

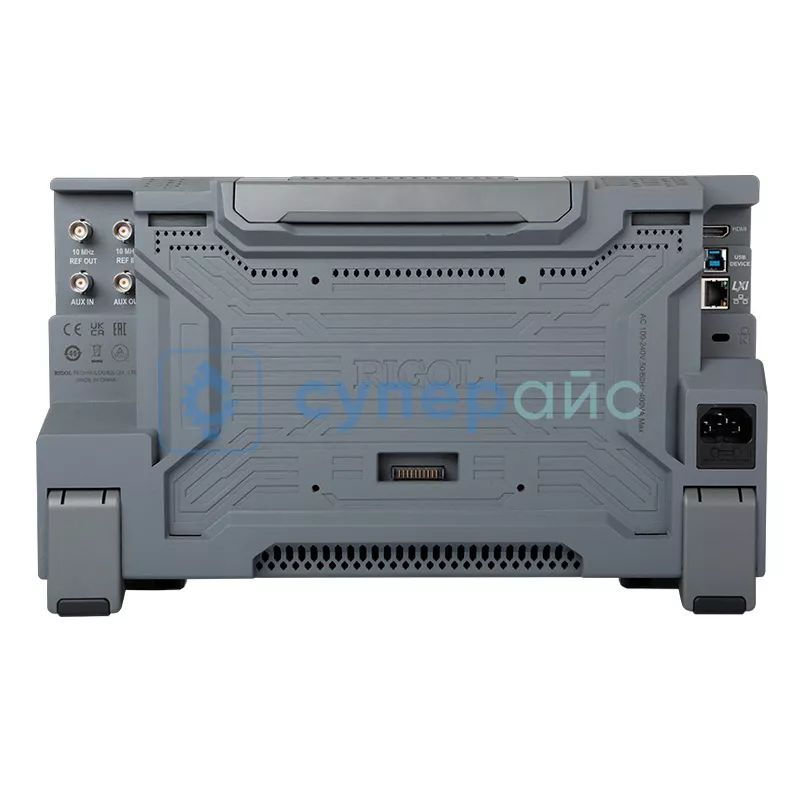

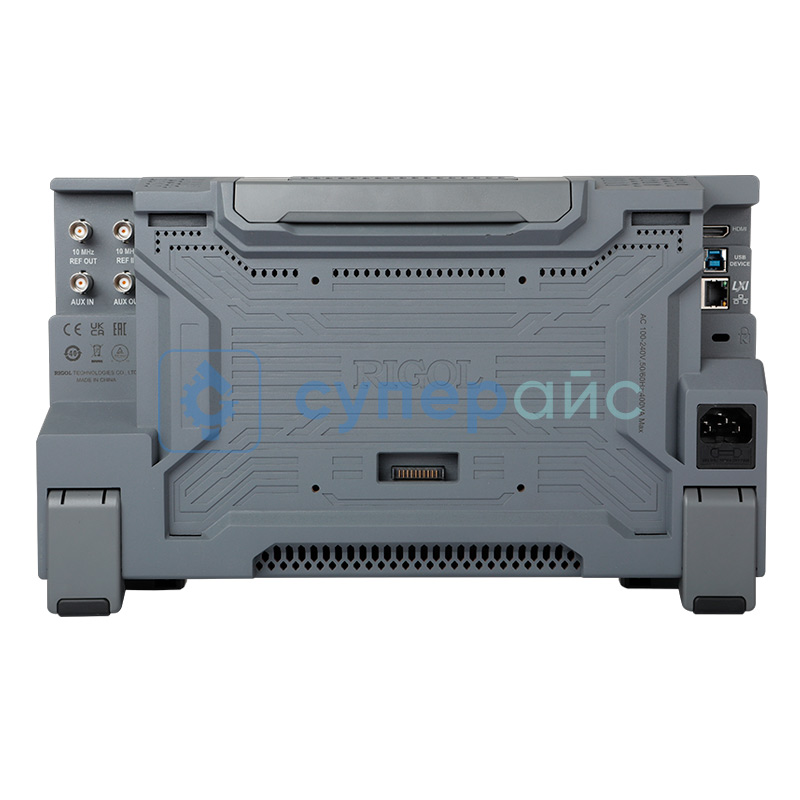

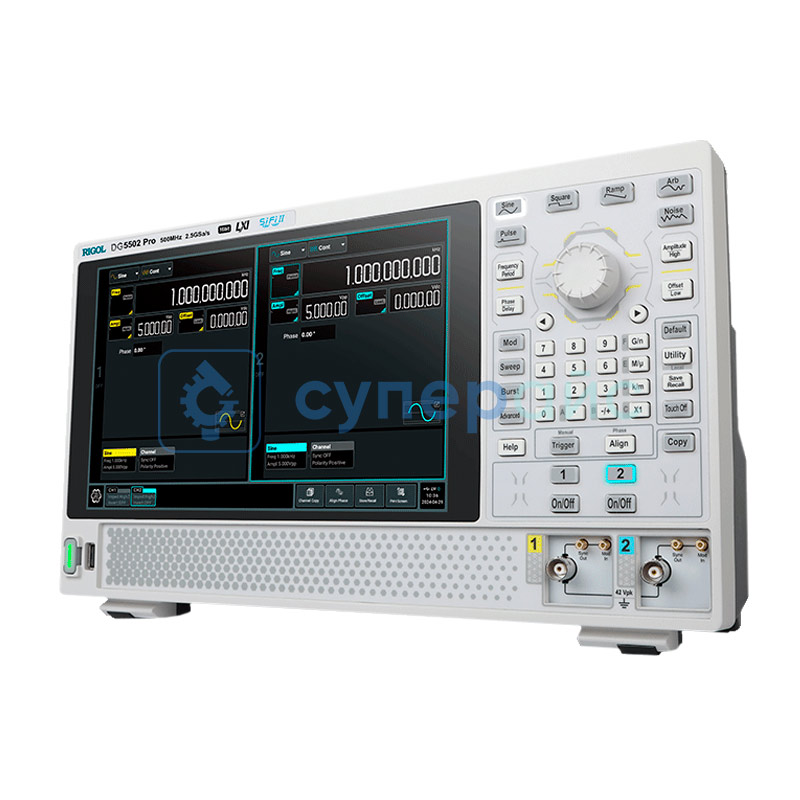

Цифровой генератор сигналов RIGOL DG5502 Pro
661 899 ₽
661 899 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 1 шт.
Артикул (код товара)
44924
Модель (серия)
DG5502 Pro
Производитель (бренд)
Страна производства
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики RIGOL DG5502 Pro
Артикул (код товара)
44924
Модель (серия)
DG5502 Pro
Страна производства
Гарантия, мес.
12
Вид
Настольный (стационарный)
Тип
функциональный генератор сигналов произвольных форм
генератор импульсов
генератор шума
генератор ШИМ сигналов
генератор импульсов
генератор шума
генератор ШИМ сигналов
Категория по частотному диапазону
Кол-во каналов
Мин. частота
1 мкГц
Макс. частота
500 МГц
Частота дискретизации на канал, МВыб/с
Глубина памяти на канал
Вертикальное разреш. (по амплитуде)
Точность, %
Диагональ встр. дисплея (размер), дюйм
Вес (кг)
4,2
Показать больше
Показать меньше
Описание RIGOL DG5502 Pro
Технические характеристики RIGOL DG5502 Pro
| Количество выходных каналов | 2, изолированных от земляной шины |
| Выходная частота | 1 мкГц - 500 МГц |
| Частота дискретизации сигналов произвольной формы | 2,5 ГВыб/с |
| Вертикальное разрешение | 16 бит |
| Глубина памяти хранения сигналов | 64 Мвыб/канал |
| Пределы рассинхронизации каналов | -200 нс - +200 нс |
| Виды выходных сигналов | непрерывный, модулированный, сканирование/sweep, пакетный, последовательности |
| Типы сигналов | синусоидальный, прямоугольный, пилообразный, импульс, шум, произвольная форма, гармонический |
| Режимы развёртки | линейная развертка по частоте, логарифмическая развертка, ступенчатая развертка |
| Защита от | перенапряжения |
| Выходные характеристики | |
| Размах выходного сигнала (50 Ом) |
≤ 100 МГц: 1 мВ пик-пик - 10 В пик-пик ≤ 250 МГц: 1 мВ пик-пик - 5 В пик-пик ≤ 350 МГц: 1 мВ пик-пик - 2 В пик-пик ≤ 500 МГц: 1 мВ пик-пик - 1 В пик-пик |
| Точность установки | ± (1 % от установленного значения + 1 мВ пик-пик) |
| Разрешение | 0,1 мВ пик-пик; 0,1 мВ СКЗ; 1 мВ; 0,1 дБм или 4 бита |
| Смещение (50 Ом) |
диапазон: ±5 В пик-пик (AC+DC) погрешность: ±(1 % от установленного значения + 1 мВ + 0,5 % от амплитуды) разрешение: 1 мВ или 4 бита |
| Выходное сопротивление | 50 Ом ±1 % |
| Изоляция | максимальное напряжение изоляции ±42 В пик |
| Частотные характеристики (основные формы сигналов) | |
| Синусоидальный сигнал |
непрерывный режим: 1 мкГц - 500 МГц модуляция/пакетный режим: 1 мкГц - 350 МГц |
| Прямоугольный сигнал |
непрерывный режим: 1 мкГц - 170 МГц модуляция/пакетный режим: 1 мкГц - 120 МГц |
| Импульсный сигнал | 1 мкГц - 120 МГц |
| Произвольная форма | 1 мкГц - 100 МГц |
| Гармоники | 1 мкГц - 250 МГц |
| Шум (по уровню -3 дБ) | 500 МГц (при 0 дБм) |
| Разрешение выходной частоты | 1 мкГц или 12 бит |
| Характеристики синусоидального сигнала | |
| Неравномерность амплитуд |
< 5 МГц: ± 0,1 дБ ≥ 5 МГц ~ < 50 МГц: ± 0,2 дБ ≥ 50 МГц ~ < 100 МГц: ± 0,5 дБ ≥ 100 МГц ~ 200 МГц: ± 1,0 дБ ≥ 200 МГц: ±2,0 дБ |
| Гармонические искажения |
10 Гц ~ < 10 МГц: < -60 дБн ≥ 10 МГц ~ < 50 МГц: < -50 дБн ≥ 50 МГц ~ < 200 МГц: < -45 дБн ≥ 200 МГц: < -35 дБн |
| Фазовый шум (@10 кГц) | 20 МГц: < -105 дБн/Гц |
| Характеристики прямоугольного сигнала | |
| Время нарастания / спада | ≤ 0,8 нс |
| Джиттер (СКЗ) | 200 пс |
| Характеристики импульсного сигнала | |
| Длительность импульса | 4,2 нс - 999,9 кс |
| Время нарастания/спада | 1,4 нс - 1 с (ограничено шириной импульса) |
| Модуляция | |
| Типы модуляции | АМ, ЧМ, ФМ, АМн, ЧМн, ФМн, ШИМ, суммирование (наложение модуляций) |
| Источник модуляции | внутренний, внешний |
| Модулирующие частоты | 1 мГц - 1 МГц |
| Дополнительные режимы (IQ, Шаблоны, PRBS и др.) | |
| IQ скорость кода | 100 выб/с - 100 млн. выб/с |
| IQ тип модуляции | BPSK, QPSK, 8PSK, 16QAM, 32QAM, 64QAM, 128QAM, 256QAM |
| Шаблоны: скорость передачи | 1 мкбод - 300 Мбод |
| Шаблоны: тип кодирования | NRZ, RZ, Манчестер |
| Общие характеристики | |
| Тип дисплея | 10,1" сенсорный экран, 1280 х 800, 16:9 |
| Электропитание | AC 100 - 240 В, 47 - 63 Гц или 115 В, 360 - 440 Гц |
| Потребляемая мощность | не более 210 Вт |
| Рабочий диапазон температур | от 0°C до +40°C |
| Коммуникационные интерфейсы | LAN (10/100 BASE-T), Web Control, HDMI, USB 3.0 Host, USB 3.0 Device |
| Габариты | 358 х 215 х 122 мм (5U) |
| Вес | 4,2 кг |
| Комплектация |
генератор сигналов RIGOL DG5502 Pro – 1 шт шнур питания – 1 шт USB кабель – 1 шт BNC кабель – 1 шт сертификат калибровки – 1 шт |
