Генератор сигнала RIGOL DG952
98 549 ₽
98 549 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 4 шт.
Артикул (код товара)
21803
Модель (серия)
DG952
Производитель (бренд)
Страна производства
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики RIGOL DG952
Артикул (код товара)
21803
Модель (серия)
DG952
Страна производства
Гарантия, мес.
12
Вид
Настольный (стационарный)
Тип
функциональный генератор сигналов специальных форм
функциональный генератор сигналов произвольных форм
генератор импульсов
генератор шума
генератор логических последовательностей, генератор паттернов
генератор ШИМ сигналов
функциональный генератор сигналов произвольных форм
генератор импульсов
генератор шума
генератор логических последовательностей, генератор паттернов
генератор ШИМ сигналов
Категория по частотному диапазону
Кол-во каналов
Макс. частота
50 МГц
Частота дискретизации на канал, МВыб/с
Вертикальное разреш. (по амплитуде)
Точность, %
Диагональ встр. дисплея (размер), дюйм
Вес (кг)
2,85
Сложность
2
Генерируемые формы сигналов
Синусоидальный сигнал
Меандр и прямоугольный сигналы
Импульсный сигнал
ШИМ
Шум
Перепады и импульсы
Логические последовательности
Меандр и прямоугольный сигналы
Импульсный сигнал
ШИМ
Шум
Перепады и импульсы
Логические последовательности
Показать больше
Показать меньше
Описание RIGOL DG952
Технические характеристики RIGOL DG952
| Количество каналов | 2 |
| Выходная частота | 50 МГц |
| Частота дискретизации | 250 Мвыб/с |
| Форма волны | |
| Основные формы сигналов | синусоидальная, прямоугольная, линейно изменяющееся, импульсная, шумовая, постоянный ток, двухтональный |
| Расширенные формы сигналов | PRBS, RS232, последовательность |
| Встроенные сигналы произвольной формы | 160 типов сигналов, включая Sinc, экспоненциальный рост, экспоненциальный спад, ЭКГ, Гаусс, HaverSine, Лоренц и т. д. |
| Частотные характеристики | |
| Синус | от 1 мкГц до 50 МГц |
| Квадрат | от 1 мкГц до 15 МГц |
| Рампа | от 1 мкГц до 1,5 МГц |
| Пульс | от 1 мкГц до 15 МГц |
| Гармонический | от 1 мкГц до 20 МГц |
| ПРБС | от 2 кбит / с до 40 Мбит / с |
| Двухтональный | от 1 мкГц до 20 МГц |
| RS232 | диапазон скорости передачи данных: 9600, 14400, 19200, 38400, 57600, 115200, 128000, 230400 |
| Последовательность | от 2 тыс. до 60 Мвыб / с |
| Шум (-3 дБ) | полоса пропускания 100 МГц |
| Произвольная форма сигнала | от 1 мкГц до 15 МГц |
| Разрешение | 1 мкГц |
| Точность | ± (1 ppm от заданного значения + 10 пГц), 18 до 28 ℃ |
| Чистота синусоидального спектра | |
| Гармонические искажения |
от постоянного тока до 10 МГц (включительно): <-55; дБн. От 10 МГц до 20 МГц (включительно): <-50 дБн; от 20 МГц до 40 МГц (включительно): <-40 дБн; 40 МГц: <-35 дБн |
| Полное гармоническое искажение | < 0,075% (от 10 Гц до 20 кГц) |
| Ложный (негармоничный) |
≤ 10 МГц: <- 60 дБн; > 10 МГц: <- 60 дБн + 6 дБ / октава |
| Фазовый шум | типичное значение (0 дБм, отстройка 10 кГц) 10 МГц: <-105 дБн / Гц |
| Характеристики сигнала | |
| Квадрат | |
| Время нарастания / падения | типичное (1 Вразмах, 1 кГц) ≤ 9 нс |
| Перерегулирование | типичное (100 кГц, 1 В (размах)) ≤ 5 % |
| Несимметрия | 1 % периода + 4 нс |
| Джиттер (среднеквадратичное значение) |
типичный (1 Впп); ≤ 5 МГц: 2 ppm периода + 200 пс; > 5 МГц: 200 пс |
| Стабильность амплитуды | ± 0,5 % / 5 ч |
| Рампа | |
| Линейность | ≤ 1 % пиковой выходной мощности (типично, 1 кГц, 1 ВPP, 100 % симметрия) |
| Симметрия | от 0 до 100% |
| Пульс | |
| Пульс | от 16 нс до 1000 кс (ограничено текущей настройкой частоты) |
| Восходящий/нисходящий фронт | ≥ 8 нс (ограничено текущей настройкой частоты и шириной импульса) |
| Перерегулирование | типичное (1 Вразмах, 1 кГц) ≤ 5% |
| Джиттер (среднеквадратичное значение) |
типичный (1 Впп); ≤ 5 МГц: 2 ppm периода + 200 пс; > 5 МГц: 200 пс |
| Последовательность сигналов произвольной формы | |
| Длина сигнала | 16 млн. баллов |
| Вертикальное разрешение | 16 бит |
| Частота дискретизации |
интерполяционный фильтр: от 10 выборок в секунду до 60 миллионов выборок в секунду; ступенчатый фильтр: от 2 тысяч выборок в секунду до 50 миллионов выборок в секунду; плавный фильтр: от 2 тыс. выборок в секунду до 50 млн выборок в секунду. |
| Минимальное время нарастания/падения |
интерполяционный фильтр: ≥ 8 нс. Ступенчатый; фильтр: 3,0 / частота дискретизации. Сглаживающий; фильтр: 1,0 / частота дискретизации |
| Джиттер (среднеквадратичное значение) |
типичный (1 Впп); интерполяционный фильтр: 200 пс; ступенчатый фильтр: < 5 пс; плавный фильтр: < 5 пс |
| Перерегулирование | типичный (1 Впп) ≤ 5 % |
| Гармонический выход | |
| Функция счетчика |
диапазон подсчета: 0 - 4294967295; метод измерения: метод связи по переменному току |
| Гармонический порядок | ≤8 |
| Гармонический тип | четная гармоника, нечетная гармоника, порядковая гармоника, пользовательская |
| Гармоническая амплитуда | можно установить амплитуду каждого порядка гармоники |
| Гармоническая фаза | можно установить фазу каждого порядка гармоник |
| Выходные характеристики | |
| Амплитуда (в 50 Ом) | |
| Диапазон |
≤10 МГц: от 1,0 мВ до 10 В (размах) ≤ 30 МГц; от 1,0 мВ (размах до 5,0 Вразмах) ≤ 60 МГц; от 1,0 мВ (размах до пика) до 2,5 В (размах); > 60 МГц: от 1,0 мВ (размах) до 1 В (размах) |
| Точность |
типичное (синусоидальный сигнал 1 кГц, смещение 0 В, >10 мВ размах; автоматический режим) ± (1 % от значения настройки) ± 5 мВ |
| Плоскостность |
nипичный (синусоидальный, 1В размах); ≤ 5 МГц: ± 0,1 дБ; ≤ 15 МГц: ± 0,2 дБ; ≤ 25 МГц: ± 0,3 дБ; ≤ 40 МГц: ± 0,5 дБ; > 40 МГц: ± 1 дБ |
| Единица | Vpp, Вrms, дБм |
| Разрешение | 0,1 мВ пик - пик или 4 цифры |
| Смещение (до 50 Ом) | |
| Диапазон (пик переменного + постоянного тока) | ±5 В пик переменного + постоянного тока |
| Точность | ± (1% от заданного значения + 5 мВ + 1 % от амплитуды) |
| Выходной сигнал | |
| Выходное сопротивление | 50 Ом (типичное) |
| Функции защиты | от короткого замыкания, автоматическое отключение выходного сигнала при возникновении перегрузки |
| Характеристики модуляции | |
| Тип модуляции | AM, FM, PM, ASK, FSK, PSK, ШИМ |
| Пакетные характеристики | |
| Форма сигнала несущей | синусоидальный, прямоугольный, линейно изменяющийся, импульсный, шумовой, произвольной формы, PRBS, RS232, последовательность (кроме постоянного тока, двухтонального сигнала и гармонического сигнала) |
| Несущая частота | от 2 МГц до 10 МГц |
| Количество импульсов | от 1 до 1 000 000 или бесконечно |
| Внутренний период | от 1 мкс до 500 с |
| Закрытый источник | внешний триггер |
| Источник | внутренний, внешний и ручной |
| Задержка триггера | от 0 нс до 100 с |
| Характеристики развертки | |
| Форма сигнала несущей | синус, квадрат, рампа, арб |
| Тип | линейный, логарифмический и пошаговый |
| Ориентация | вверх, вниз |
| Частота запуска / остановки | то же, что верхний / нижний предел соответствующей несущей частоты |
| Время развертки | от 1 мс до 500 с |
| Время удержания / возврата | от 0 мс до 500 с |
| Источник | внутренний, внешний и ручной |
| Маркер | задний фронт синхросигнала (программируется) |
| Частотомер | |
| Функция измерения | частота, период, ширина положительного/отрицательного импульса, рабочий цикл |
| Разрешение по частоте | 7 цифр / с (время шлюза = 1 с) |
| Диапазон частот | от 1 мкГц до 240 МГц |
| Измерение периода | диапазон измерений |
| Характеристики триггера | |
| Триггерный вход | |
| Уровень | TTL-совместимый |
| Склон | рост или падение (по выбору) |
| Ширина импульса | > 100 нс |
| Задержка |
развертка: < 100 нс (типично) пакетная; обработка: < 350 нс (типично) |
| Триггерный выход | |
| Уровень | TTL-совместимый |
| Ширина импульса | > 60 нс (типичное) |
| Максимальная частота | 1 МГц |
| Общие характеристики | |
| Дисплей | 4,3-дюймовый сенсорный TFT ЖК-экран, разрешение 480 х 272, 16 млн. цветов |
| Напряжение питания | 100 – 127 В (45 – 440 Гц) 100 – 240 В (45 – 65 Гц) |
| Потребляемая мощность | менее 30 Вт |
| Рабочая температура | 0 - 45 ℃ |
| Диапазон влажности |
ниже 30 ℃: ≤ 95 % относительной влажности; 30 ℃ до 40 ℃: ≤ 75 % относительной влажности; 40 ℃ до 50 ℃: ≤ 45 % относительной влажности; |
| IP-защита | IP2X |
| Габариты изделия | 237,4 х 97 х 268 мм |
| Габариты упаковки | 320 х 290 х 160 мм |
| Вес нетто | 1,75 кг |
| Вес брутто | 2,26 кг |
| Комплектация |
генератор сигнала RIGOL DG952 – 1 шт; кабель BNC - 1 шт; USB кабель - 1 шт; кабель питания - 1 шт; руководство пользователя - 1 шт |

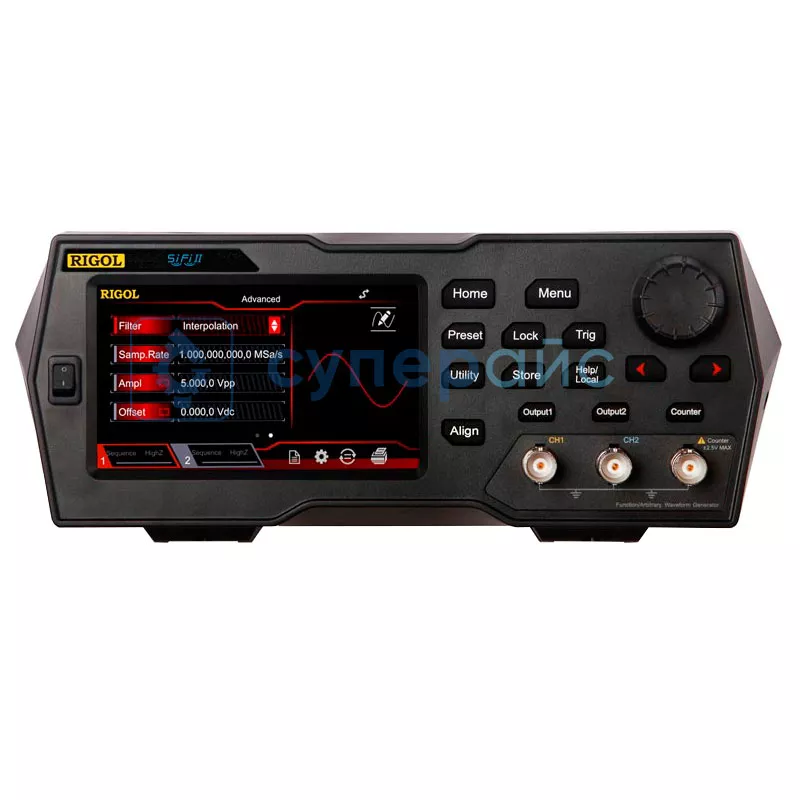

Двухканальный генератор RIGOL DG952
RIGOL DG952 — это генератор сигналов произвольной формы с двумя выходными каналами, который создан для серьёзных инженерных или лабораторных задач. С цифровой точностью и широким диапазоном частот, он подходит для выполнения различных экспериментов и тестирования в области электроники, радиосвязи и других инженерных дисциплин.
Особенности модели
Прибор даёт инженерам и техникам возможность создания сигналов различных форм, включая прямоугольные, синусоидальные, а также произвольные. Это функциональное решение для полноценного тестирования электроники или электроприборов в разных областях применения. Его достоинства:
- Двухканальная конфигурация позволяет одновременно генерировать два независимых сигнала, что делает его выбором для сложных экспериментов.
- Способен воспроизводить сигналы с частотой от 1 мкГц до 50 МГц, что делает его универсальным инструментом для исследований.
- Способен генерировать сигналы прямоугольной и синусоидальной форм для расширенного анализа разных электронных устройств.
- Устройство имеет интуитивно понятный интерфейс с простым управлением, что делает его эксплуатацию комфортной даже для новичков.
- Обладает компактными размерами и небольшим весом, что облегчает его транспортировку и эксплуатацию.
Генератор сигнала RIGOL DG952 — мощный функциональный инструмент для лабораторных исследований. Точность и лёгкость установки параметров делают его помощником при выполнении экспериментов и тестов в области электроники, электротехники или радиосвязи.
