Генератор радиочастотных сигналов RIGOL DSG821A
Код товара: 24229
Гарантия 12 месяцев
О товаре 5 типов модуляций
Количество каналов: 1
Диапазон частот: от 9 кГц до 1,5 ГГц
Разрешение по частоте: 0,01 Гц
Доставка
Транспортной компанией по РФ и СНГ
Курьером по Москве
Самовывоз из магазина
Оплата
Для юрлиц – переводом на расчётный счёт
Для физлиц – банковской картой онлайн, наложенным платежом и наличными
Для
бизнеса
Аккредитованы на ЭТП
Участвуем в госзакупках по 223-ФЗ и 44-ФЗ
Оказываем помощь в разработке ТЗ
О товаре 5 типов модуляций
Количество каналов: 1
Диапазон частот: от 9 кГц до 1,5 ГГц
Разрешение по частоте: 0,01 Гц
Технические характеристики RIGOL DSG821A
| Выходные каналы | 1 |
| Диапазон частот | от 9 кГц до 1,5 ГГц |
| Разрешение по частоте | 0,01 Гц |
| Диапазон частот |
группа: 1, частота f < 227,5 МГц, коэффициент - 0,25; группа: 2, частота 227,5 МГц ≤ f < 455 МГц, коэффициент - 0,125; группа: 3, частота 455 МГц ≤ f < 910 МГц, коэффициент - 0,25; группа: 4, частота 910 МГц ≤ f < 1820 МГц, коэффициент - 0,5; группа: 5, частота 1820 МГц ≤ f ≤ 3600 МГц, коэффициент - 1 |
| Внутренняя опорная частота | |
| Опорная частота | 10 МГц |
| Диапазон температур | от 0 ℃ до 50 ℃, при температуре 25 ℃, < 2 частей на миллион |
| Скорость старения | < 1 ppm / год |
| Внутренний выходной сигнал опорной частоты |
частота: 10 МГц уровень: от +5 дБм до +10 дБм |
| Внешний вход опорной частоты |
частота: 10 МГц уровень: от 0 дБм до +10 дБм максимальное отклонение: ± 5 частей на миллион |
| Развертка частоты | |
| Тип развертки |
пошаговая развертка (с равными или логарифмическими шагами частоты) развертка по списку (список с произвольными шагами частоты) |
| Режим развертки | одиночный, непрерывный |
| Диапазон развертки | полный частотный диапазон |
| Форма развертки | треугольник, рампа |
| Изменение шага | линейный или логарифмический |
| Шаг развертки | от 2 до 65535 |
| Развертка списка | от 1 до 6001 |
| Произвольная форма сигнала | от 1 мкГц до 10 МГц |
| Время задержки | от 20 мс до 100 с |
| Режим триггера | автоматический, ключевой, внешний, шина (USB и LAN) |
| Спектральная чистота | |
| Гармонический | режим CW, 1 МГц ≤ f ≤ 3,6 ГГц, уровень ≤ +13 дБм: |
| Ложный (негармоничный), режим CW |
100 кГц ≤ f ≤ 1,5 ГГц: < -60 дБн, < -70 дБн (тип.); 1,5 ГГц < f ≤ 3,6 ГГц: < -54 дБн, < -64 дБн (тип.) |
| Однополосный фазовый шум, режим CW |
100 кГц ≤ f ≤ 1,5 ГГц: < -105 дБн/Гц, < -112 дБн/Гц (тип.); 1,5 ГГц < f ≤ 3,6 ГГц: < -99 дБн/Гц, < -106 дБн/Гц (тип.) |
| Остаточная FM, режим CW |
от 0,3 кГц до 3 кГц: < 10 Гц, среднеквадратичное значение, < 5 Гц, среднеквадратичное значение (тип.); от 0,03 кГц до 20 кГц: < 50 Гц, среднеквадратичное значение, < 10 Гц, среднеквадратичное значение (тип.) |
| Амплитуда | |
| Максимальный выходной уровень |
9 кГц ≤ f < 100 кГц, настройка + 5 дБм; 100 кГц ≤ f ≤ 3,6 ГГц, уровень + 13 дБм, настройка + 20 дБм |
| Минимальный выходной уровень |
9 кГц ≤ f < 100 кГц, настройка - 110 дБм; 100 кГц ≤ f ≤ 3,6 ГГц, уровень - 110 дБм, настройка - 110 дБм |
| Настройка разрешения | 0,01 дБ |
| Абсолютный уровень неопределенности | |
| Уровень неопределенности | 100 кГц ≤ f ≤ 3,6 ГГц: ≤ 0,9 дБ / ≤ 0,5 (тип.); ≤ 1,1 дБ / ≤ 0,7 (тип.) |
| КСВН | 1 МГц ≤ f ≤ 3,6 ГГц: < 1,8 (тип.) |
| Настройка уровня | |
| Фиксированная частота, диапазон температур: от 20 ℃ до 30 ℃ | ≤ 5 мс (тип.) |
| Максимальная обратная мощность | |
| Макс. напряжение постоянного тока | 50 В |
| 1 МГц < f ≤ 3,6 ГГц | 1 Вт |
| Внутренний генератор модуляции (LF) | |
| Форма волны | синус, квадрат |
| Синус | от постоянного тока до 200 кГц |
| Квадрат | от постоянного тока до 20 кГц |
| Разрешение | 0,01 Гц |
| Диапазон напряжения |
переменного тока: от 0 до 3 В постоянного тока: - от 3 В до 3 В |
| Разрешение по напряжению | 2 мВ |
| Модуляция | |
| Типы модуляции | AM, FM, ØM, Pulse mod., I/Q mod. |
| Амплитудная модуляция | |
| Источник модуляции | внутренний, внешний |
| Глубина модуляции | от 0 % до 100 % |
| Разрешение | 0,1 % |
| Установка неопределенности | fмод = 1 кГц: значение настройки × 4% + 1% |
| Искажение | fmod = 1 кГц, m < 30%, уровень = 0 дБм: < 3% (тип.) |
| Модуляция, частотная характеристика | м < 80 %, постоянный ток/от 10 Гц до 100 кГц: < 3 дБ (ном.) |
| Модуляция частоты | |
| Источник модуляции | внутренний, внешний |
| Макс. отклонение | N × 1 МГц (ном.) |
| Разрешение | < 0,1 % отклонения или 1 Гц, в зависимости от того, что больше (номинальное) |
| Установка неопределенности | fмод = 1 кГц, внутренняя модуляция: < значение настройки × 2% + 20 Гц |
| Искажение | fмод = 1 кГц, девиация = N × 50 кГц: < 2 % (тип.) |
| Фазовая модуляция | |
| Источник модуляции | внутренний, внешний |
| Модуляция, частотная характеристика | постоянный ток / от 10 Гц до 100 кГц: < 3 дБ (ном.) |
| Макс. отклонение | Н × 5 рад (ном.) |
| Разрешение | < 0,1% отклонения или 0,01 рад, в зависимости от того, что больше (номинальное) |
| Установка неопределенности | fмод = 1 кГц, внутренняя модуляция: < значение настройки × 1 % + 0,1 Гц |
| Искажение | fмод = 1 кГц, отклонение = N × 5 рад: < 1% (тип.) |
| Модуляция, частотная характеристика | постоянный ток / от 10 Гц до 100 кГц: < 3 дБ (ном.) |
| I/Q-модуляция | |
| Несущая частота | 50 МГц ≤ f ≤ 2,1 ГГц |
| Источник модуляции | внешний, внутренний |
| Пропускная способность (RF) |
внешняя модуляция: Baseband (I or Q): ≤ 60 MHz (ном.); RF (I + Q): ≤ 120 MHz (ном.); внутренняя модуляция: Baseband (I or Q): ≤ 30 MHz (ном.); RF (I + Q): ≤ 60 MHz (ном.); |
| Подавление несущей частоты | ≥ 40 дБн (тип.) |
| Подавление боковой полосы изображения | ≥ 40 дБн (тип.) |
| Внешний вход I/Q | КСВН: < 1,5 |
| Внутренняя модуляция | |
| ЭВМ |
16 QAM, корневой косинусный фильтр (α = 0,22), 4 MSps, выходной уровень ≤ +4 дБм: ≤ 2% СКЗ (тип.); QPSK, корневой косинусный фильтр (α = 0,22), 4 MSps, выходной уровень ≤ +4 дБм: ≤ 2% СКЗ (тип.) |
| Внешняя модуляция | |
| ЭВМ / ACPR | CDMA2000/1xEV-D0, 1,2288 МГц, частота: 800–900 МГц,1800–1900 МГц, выходной уровень ≤ +4 дБм: ≤ 2% СКЗ (тип.) / ≥ 70 дБ |
| Генератор основной полосы I/Q | |
| Выходное сопротивление | 50 Ом (ном.) |
| Выходное напряжение |
диапазон настройки: 0,02 В до 1,5 В; разрешение: 1 мВ |
| Частотная характеристика |
опорный сигнал: 1 МГц: ≤ 10 МГц, < 0,5 дБ (ном.); опорный сигнал: 1 МГц: ≤ 30 МГц, < 1 дБ (ном.) |
| I/Q дисбаланс | амплитуда: ≤ 10 МГц / ≤ 30 МГц: < 0,1 дБ (ном.) / < 0,2 дБ (ном.) нелинейная фаза: ≤ 10 МГц / ≤ 30 МГц: 200 пс (ном.) / 500 пс (ном.) |
| SFDR | синус: ≤ 30 МГц, > 50 дБ (ном.) |
| Частота дискретизации |
диапазон настройки: от 1 кГц до 50 МГц; разрешение: 0,01 Гц |
| Общие характеристики | |
| Дисплей | 3,5” сенсорный экран TFT ЖК-экран, 320 х 240 |
| Внутренняя память (встроенная) | 96 Мб |
| Входное напряжение |
100 - 120 В: 45 - 440 Гц; 100 - 240 В: 45 - 65 Гц |
| Потребляемая мощность | 50 - 60 Вт |
| Рабочая температура | от 0 °C до +50 °C |
| Температура хранения | от -20 °C до +70 °C |
| Габариты | 261,5 х 112 х 318,4 мм |
| Вес нетто | 4,2 кг |
| Вес брутто | 6,95 кг |
| Комплектация |
генератор сигналов RIGOL DSG821A - 1 шт

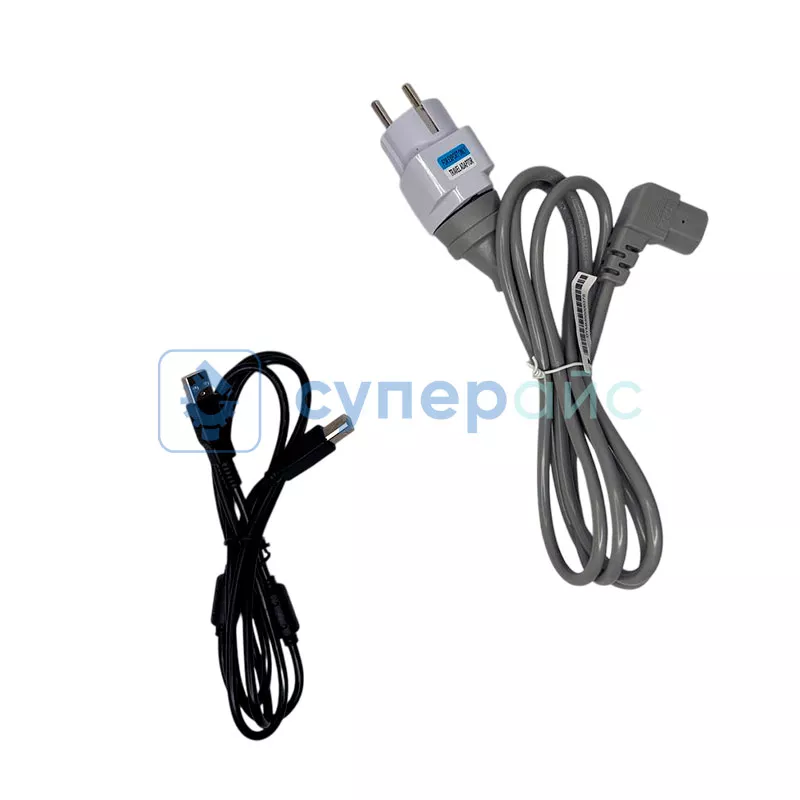

силовой кабель - 1 шт руководство пользователя - 1 шт |
Многофункциональный генератор сигналов RIGOL DSG821A
RIGOL DSG821A – это многофункциональный генератор сигналов с поддержкой пяти типов модуляций. Представленная одноканальная модель работает в диапазоне частот 9 кГц - 6,5 ГГц. Доступна развёртка пошагового типа, а также по списку. Среди режимов спектральной частоты гармонический, ложный и другие. Поддерживается пять типов модуляции.
Генератор сигналов низкой частоты DSG821A подойдёт для калибровки приборов, а также испытаний оборудования. Модель выполнена в прочном эргономичном корпусе. Для удобного управления предусмотрены надёжные физические кнопки, а также ручка-регулятор на передней панели. Дисплей представлен чётким сенсорным экраном TFT, который транслирует наглядное изображение, помогая пользователю считывать и анализировать данные. Встроенная внутренняя память рассчитана на 96 Мб.
Может применяться в лабораториях при проведении исследований и экспериментов. Подойдёт для мероприятий по контролю качества на производстве. Используя устройство, можно тестировать телефонные линии, сотовые сети, модемы или маршрутизаторы. Также модель подойдёт для разработки радиоприёмников, передатчиков, других радиоустройств. Это универсальный инструмент звуковых инженеров, которые проверяют качество работы акустического оборудования, разработчиков медицинских устройств, работников сферы образования. Ввиду продуманной конструкции модель устойчиво устанавливается на плоских поверхностях. В корпус встроена удобная ручка для переноски.
Обзорная таблица генераторов радиочастотных сигналов RIGOL
| Характеристики | DSG821A | DSG836A |
| Выходные каналы | 1 | |
| Диапазон частот | от 9 кГц до 1,5 ГГц | от 9 кГц до 3,6 ГГц |
| Разрешение по частоте | 0,01 Гц | |
| Диапазон частот |
группа: 1, частота f < 227,5 МГц, коэффициент - 0,25; группа: 2, частота 227,5 МГц ≤ f < 455 МГц, коэффициент - 0,125; группа: 3, частота 455 МГц ≤ f < 910 МГц, коэффициент - 0,25; группа: 4, частота 910 МГц ≤ f < 1820 МГц, коэффициент - 0,5; группа: 5, частота 1820 МГц ≤ f ≤ 3600 МГц, коэффициент - 1 |
|
| Внутренняя опорная частота | 10 МГц | |
| Несущая частота | 50 МГц ≤ f ≤ 2,1 ГГц | 50 МГц ≤ f ≤ 3,6 ГГц |
| Выходное сопротивление | 50 Ом (ном.) | |
| Дисплей | 3,5” сенсорный экран TFT ЖК-экран, 320 х 240 | |
| Внутренняя память (встроенная) | 96 Мб | |
| Входное напряжение |
100 - 120 В: 45 - 440 Гц; 100 - 240 В: 45 - 65 Гц |
|
| Потребляемая мощность | 50 - 60 Вт | |
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
