Цифровой генератор сигналов Rigol DSG830

Код товара: 26820

guarantee Гарантия 12 месяцев

RIGOL

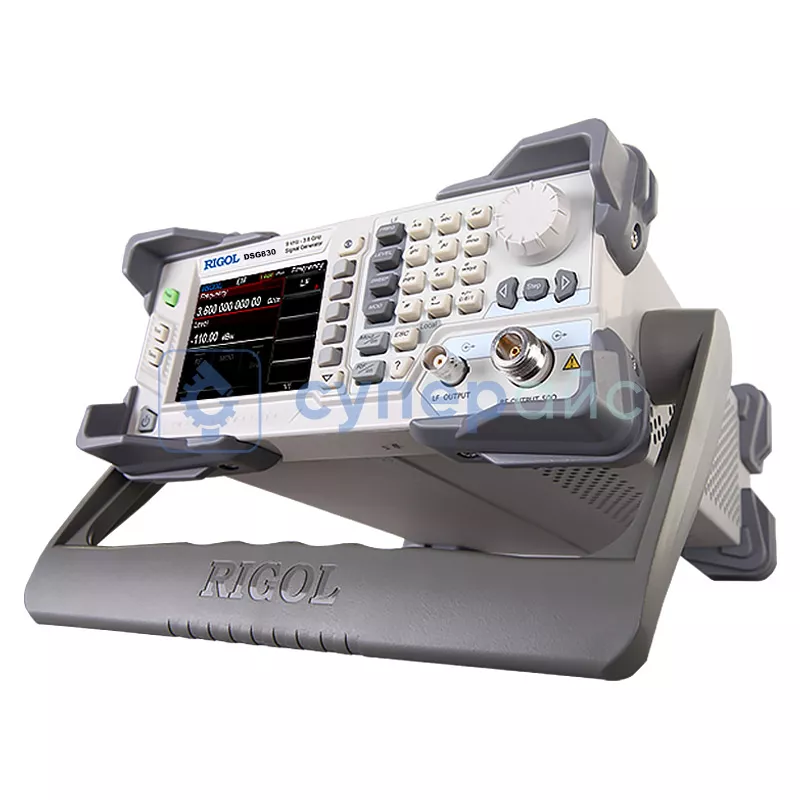

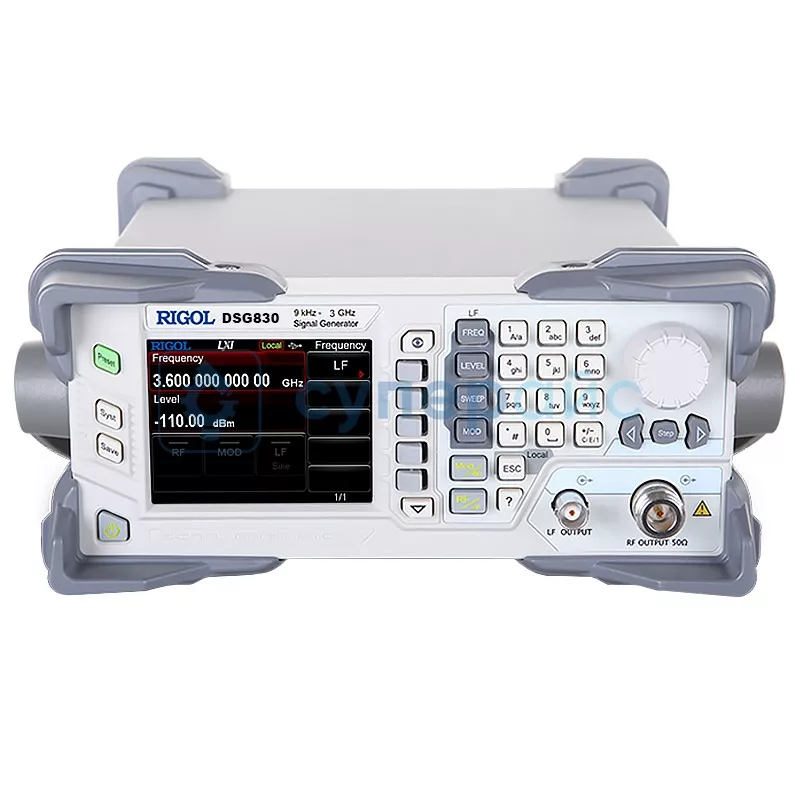

Цифровой генератор сигналов Rigol DSG830 фото 1

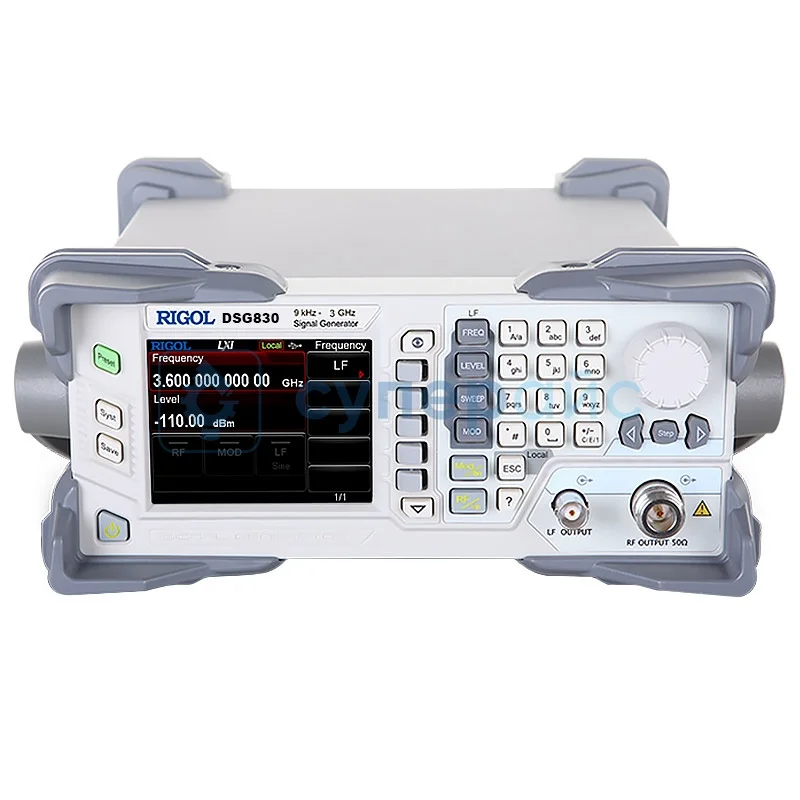

Цифровой генератор сигналов Rigol DSG830 фото 1

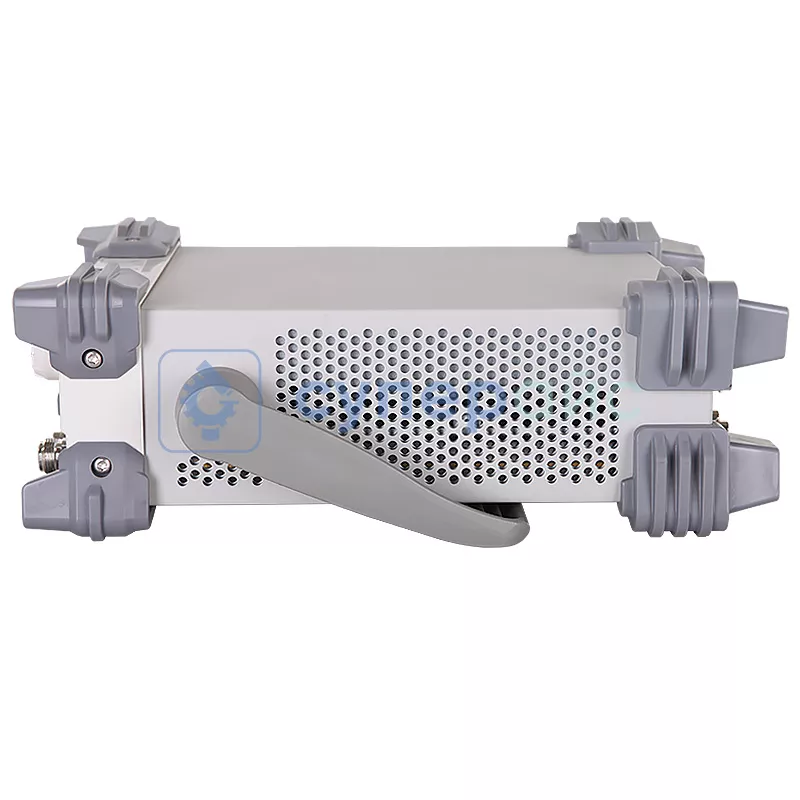

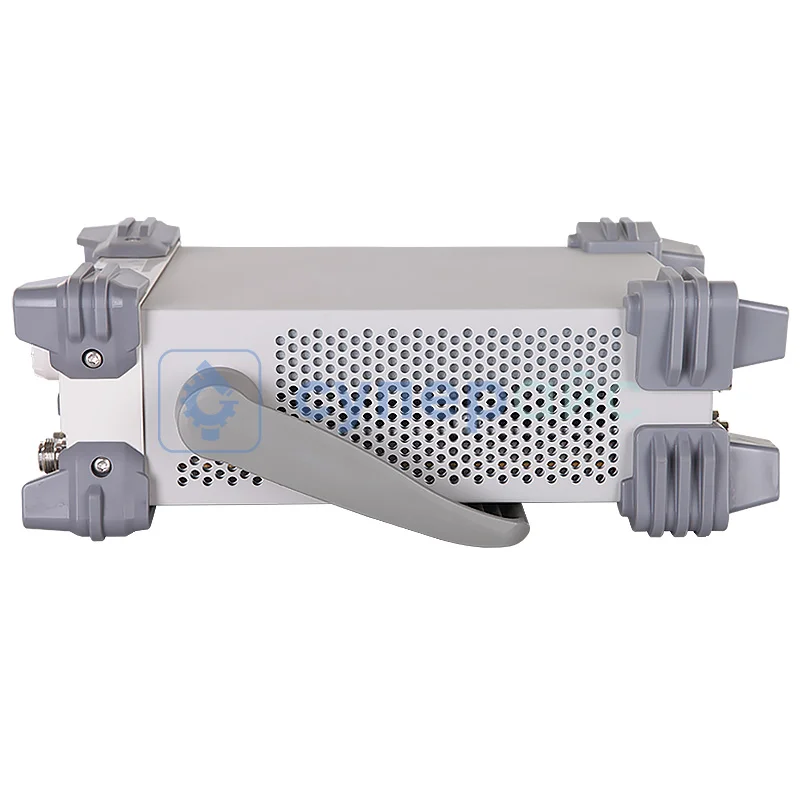

Цифровой генератор сигналов Rigol DSG830 фото 2

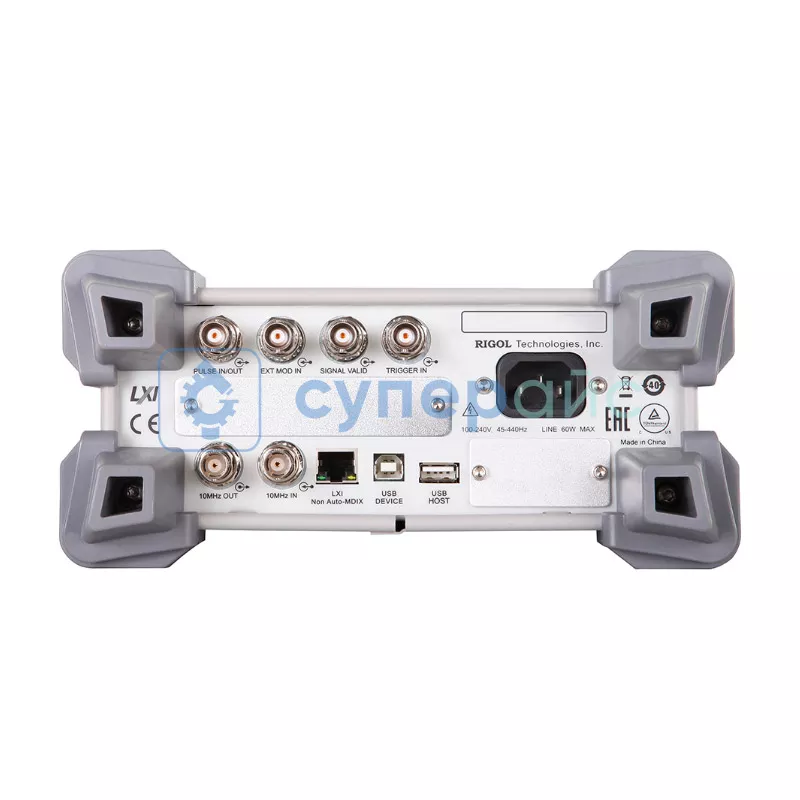

Цифровой генератор сигналов Rigol DSG830 фото 3
Цифровой генератор сигналов Rigol DSG830 фото 4
О товаре
Генератор сигнала Rigol DSG830
Количество каналов: 1
Диапазон частот: от 9 кГц до 3 ГГц
Разрешение по частоте: 0,01 Гц
562 769 руб.
562 769 руб.
включая НДС
НДС 5%:
НДС 20%:
включено в стоимость
по запросу
Поверка средств измерений - 9500₽ ?
Поверка средств измерений - 9500₽
Купить в 1 клик
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 1 шт.
О товаре
Генератор сигнала Rigol DSG830
Количество каналов: 1
Диапазон частот: от 9 кГц до 3 ГГц
Разрешение по частоте: 0,01 Гц

Технические характеристики Rigol DSG830

Выходные каналы 1
Диапазон частот от 9 кГц до 3 ГГц
Разрешение по частоте 0,01 Гц
Диапазон частот группа: 1, частота f < 227,5 МГц, коэффициент - 0,25;
группа: 2, частота 227,5 МГц ≤ f < 455 МГц, коэффициент - 0,125;
группа: 3, частота 455 МГц ≤ f < 910 МГц, коэффициент - 0,25;
группа: 4, частота 910 МГц ≤ f < 1820 МГц, коэффициент - 0,5;
группа: 5, частота 1820 МГц ≤ f ≤ 3600 МГц, коэффициент - 1
Внутренняя опорная частота
Опорная частота 10 МГц
Диапазон температур от 0 ℃ до 50 ℃, при температуре 25 ℃, < 2 частей на миллион
Скорость старения < 1 ppm / год
Внутренний выходной сигнал опорной частоты частота: 10 МГц
уровень: от +5 дБм до +10 дБм
Внешний вход опорной частоты частота: 10 МГц
уровень: от 0 дБм до +10 дБм
максимальное отклонение: ± 5 частей на миллион
Развертка частоты
Тип развертки пошаговая развертка (с равными или логарифмическими шагами частоты)
развертка по списку (список с произвольными шагами частоты)
Режим развертки одиночный, непрерывный
Диапазон развертки полный частотный диапазон
Форма развертки треугольник, рампа
Изменение шага линейный или логарифмический
Шаг развертки от 2 до 65535
Развертка списка от 1 до 6001
Произвольная форма сигнала от 1 мкГц до 10 МГц
Время задержки от 20 мс до 100 с
Режим триггера автоматический, ключевой, внешний, шина (USB и LAN)
Спектральная чистота
Гармонический режим CW, 1 МГц ≤ f ≤ 3,6 ГГц, уровень ≤ +13 дБм:
Ложный (негармоничный), режим CW 100 кГц ≤ f ≤ 1,5 ГГц: < -60 дБн, < -70 дБн (тип.);
1,5 ГГц < f ≤ 3,6 ГГц: < -54 дБн, < -64 дБн (тип.)
Однополосный фазовый шум, режим CW 100 кГц ≤ f ≤ 1,5 ГГц: < -105 дБн/Гц, < -112 дБн/Гц (тип.);
1,5 ГГц < f ≤ 3,6 ГГц: < -99 дБн/Гц, < -106 дБн/Гц (тип.)
Остаточная FM, режим CW от 0,3 кГц до 3 кГц: < 10 Гц, среднеквадратичное значение, < 5 Гц, среднеквадратичное значение (тип.);
от 0,03 кГц до 20 кГц: < 50 Гц, среднеквадратичное значение, < 10 Гц, среднеквадратичное значение (тип.)
Амплитуда
Максимальный выходной уровень 9 кГц ≤ f < 100 кГц, настройка + 5 дБм;
100 кГц ≤ f ≤ 3,6 ГГц, уровень + 13 дБм, настройка + 20 дБм
Минимальный выходной уровень 9 кГц ≤ f < 100 кГц, настройка - 110 дБм;
100 кГц ≤ f ≤ 3,6 ГГц, уровень - 110 дБм, настройка - 110 дБм
Настройка разрешения 0,01 дБ
Абсолютный уровень неопределенности
Уровень неопределенности 100 кГц ≤ f ≤ 3,6 ГГц: ≤ 0,9 дБ / ≤ 0,5 (тип.); ≤ 1,1 дБ / ≤ 0,7 (тип.)
КСВН 1 МГц ≤ f ≤ 3,6 ГГц: < 1,8 (тип.)
Настройка уровня
Фиксированная частота, диапазон температур: от 20 ℃ до 30 ℃ ≤ 5 мс (тип.)
Максимальная обратная мощность
Макс. напряжение постоянного тока 50 В
1 МГц < f ≤ 3,6 ГГц 1 Вт
Внутренний генератор модуляции (LF)
Форма волны синус, квадрат
Синус от постоянного тока до 200 кГц
Квадрат от постоянного тока до 20 кГц
Разрешение 0,01 Гц
Диапазон напряжения переменного тока: от 0 до 3 В
постоянного тока: - от 3 В до 3 В
Разрешение по напряжению 2 мВ
Модуляция
Типы модуляции AM, FM, ØM, Pulse mod., I/Q mod.
Амплитудная модуляция
Источник модуляции внутренний, внешний
Глубина модуляции от 0 % до 100 %
Разрешение 0,1 %
Установка неопределенности fмод = 1 кГц: значение настройки × 4% + 1%
Искажение fmod = 1 кГц, m < 30%, уровень = 0 дБм: < 3% (тип.)
Модуляция, частотная характеристика м < 80 %, постоянный ток/от 10 Гц до 100 кГц: < 3 дБ (ном.)
Модуляция частоты
Источник модуляции внутренний, внешний
Макс. отклонение N × 1 МГц (ном.)
Разрешение < 0,1 % отклонения или 1 Гц, в зависимости от того, что больше (номинальное)
Установка неопределенности fмод = 1 кГц, внутренняя модуляция: < значение настройки × 2% + 20 Гц
Искажение fмод = 1 кГц, девиация = N × 50 кГц: < 2 % (тип.)
Фазовая модуляция
Источник модуляции внутренний, внешний
Модуляция, частотная характеристика постоянный ток / от 10 Гц до 100 кГц: < 3 дБ (ном.)
Макс. отклонение Н × 5 рад (ном.)
Разрешение < 0,1% отклонения или 0,01 рад, в зависимости от того, что больше (номинальное)
Установка неопределенности fмод = 1 кГц, внутренняя модуляция: < значение настройки × 1 % + 0,1 Гц
Искажение fмод = 1 кГц, отклонение = N × 5 рад: < 1% (тип.)
Модуляция, частотная характеристика постоянный ток / от 10 Гц до 100 кГц: < 3 дБ (ном.)
Общие характеристики
Дисплей 3,5” сенсорный экран TFT ЖК-экран, 320 х 240
Внутренняя память (встроенная) 96 Мб
Входное напряжение 100 - 120 В: 45 - 440 Гц;
100 - 240 В: 45 - 65 Гц
Потребляемая мощность 50 - 60 Вт
Рабочая температура от 0 °C до +50 °C
Температура хранения от -20 °C до +70 °C
Габариты изделия 261,5 х 112 х 318,4 мм
Габариты упаковки 458 х 358 х 250 мм
Вес нетто 4,2 кг
Вес брутто 6,45 кг
Комплектация генератор сигналов Rigol DSG830 - 1 шт

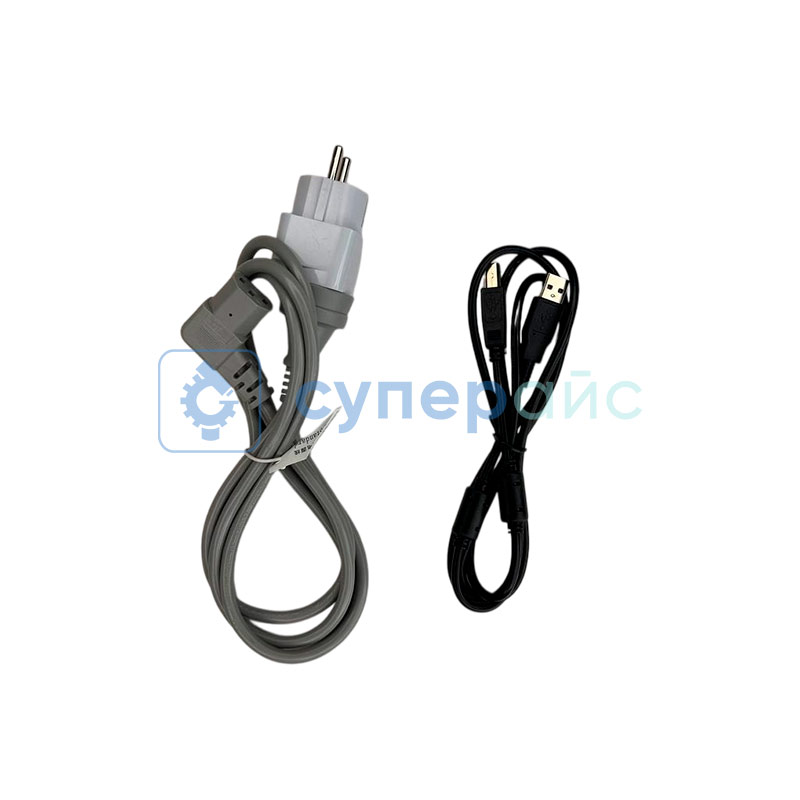

силовой кабель - 1 шт
руководство пользователя - 1 шт

Сигнальный генератор Rigol DSG830

Rigol DSG830 - это профессиональное устройство генерации сигналов, которое предназначено для лабораторных исследований и тестирования радиоэлектронного оборудования. Данный одноканальный генератор сигналов создаёт высокоточные радиочастотные сигналы с настраиваемыми параметрами, что актуально для широкого спектра задач.

Предлагаемый диапазон частот 9 кГц - 3 ГГц помогает тестировать те или иные устройства: аудиосистемы, радиоприёмники, беспроводные модули связи. Разрешение по частоте 0,01 Гц даёт точную настройку выходного сигнала. Эта характеристика будет полезна при калибровке чувствительных приборов или тестировании узкополосных фильтров.

Доступные функции:

  • точная регулировка амплитуды сигнала для имитации реальных условий;
  • компактное исполнение для экономии лабораторного пространства;
  • интуитивно понятный интерфейс для быстрой настройки параметров.

Различные режимы работы расширяют функциональность агрегата для решения специфических задач. Функция развертки с пошаговым или списочным методом помогает автоматизировать процесс тестирования устройств в различных частотных диапазонах. Возможность выбора равных или логарифмических шагов частоты обуславливает удобство при анализе частотных характеристик.

Области применения DSG830 — это:

  • тестирование радиоприёмников и передатчиков;
  • проверка характеристик антенн;
  • калибровка измерительной аппаратуры;
  • разработка радиочастотных устройств.

Обзорная таблица генераторов сигнала Rigol DSG800

Характеристики DSG815 DSG830
Количество каналов 1
Минимальная частота 9000 Гц
Максимальная частота 1,5 ГГц 3 ГГц
Амплитуда < 10 Vp-p
Виды модуляции АМ / ФМ
Генератор качающейся частоты (ГКЧ) Линейная развертка, логарифмическая развертка
Диагональ встроенного дисплея 3,5 дюйма
Интерфейс передачи данных (Interfaces / Inputs and Outputs) USB / LAN

Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
