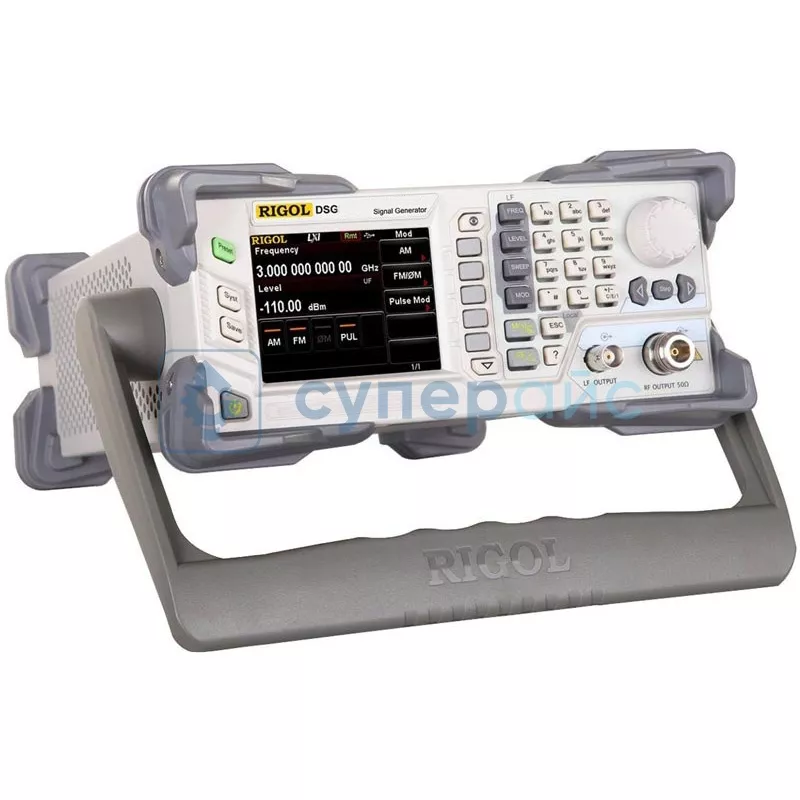

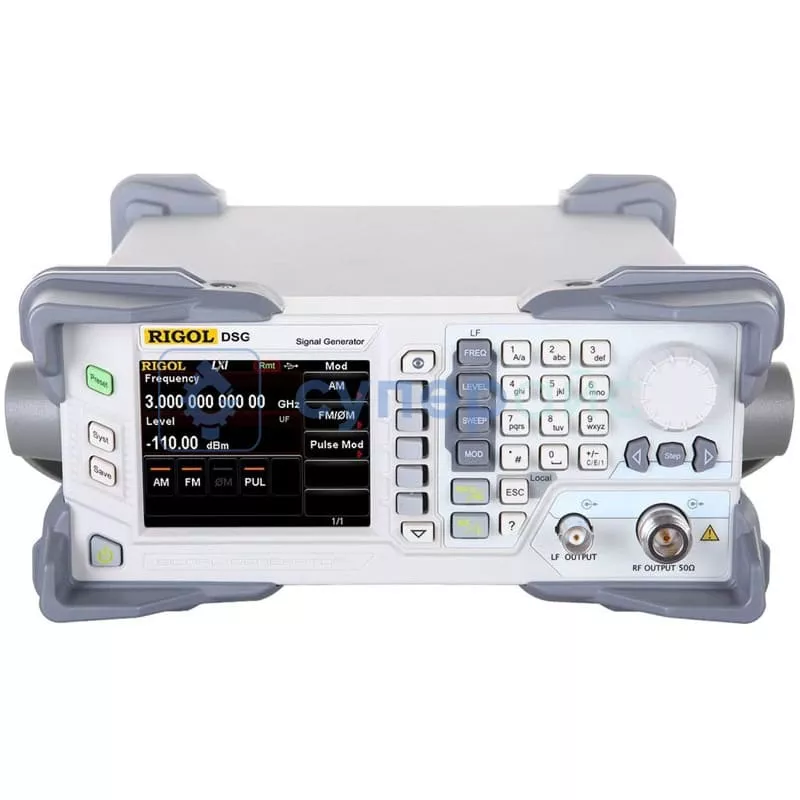

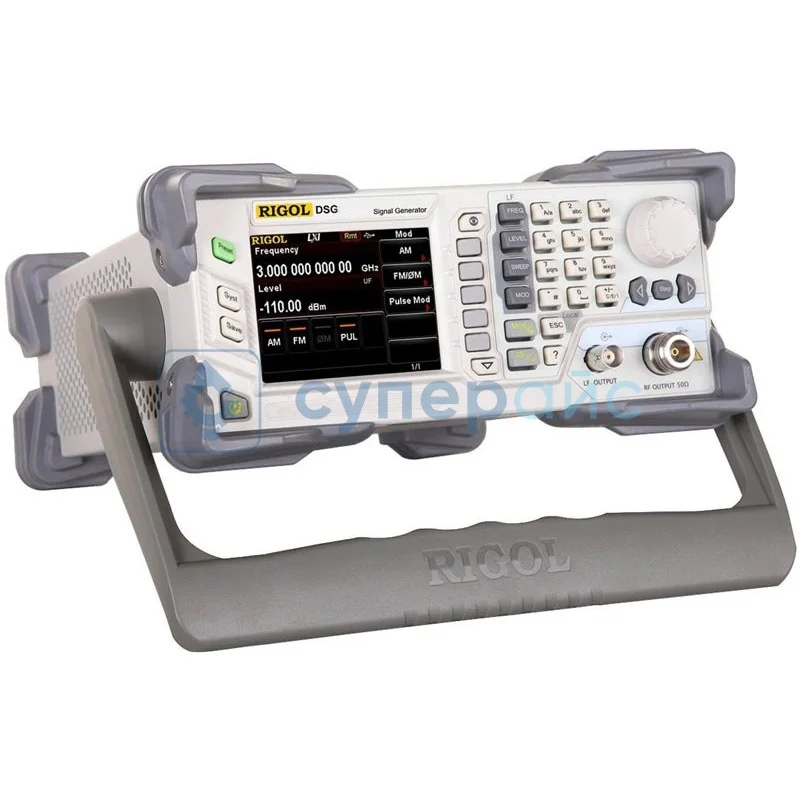

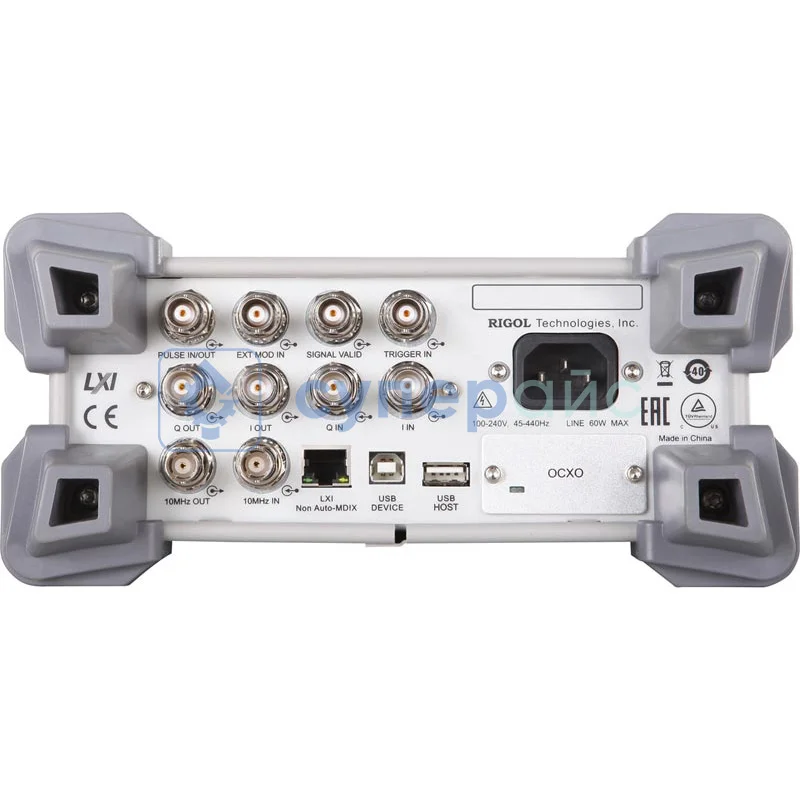

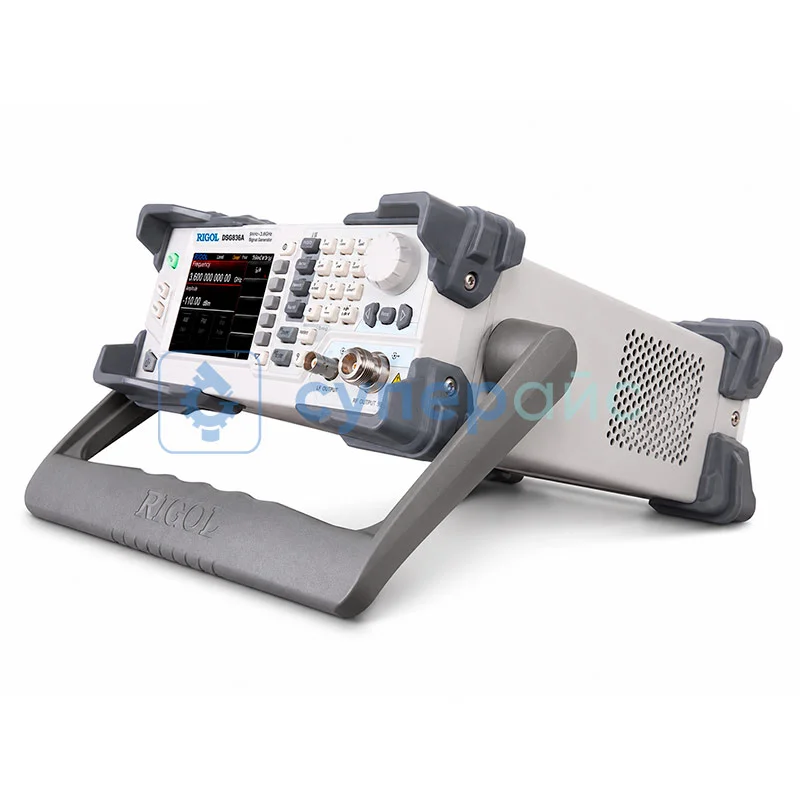

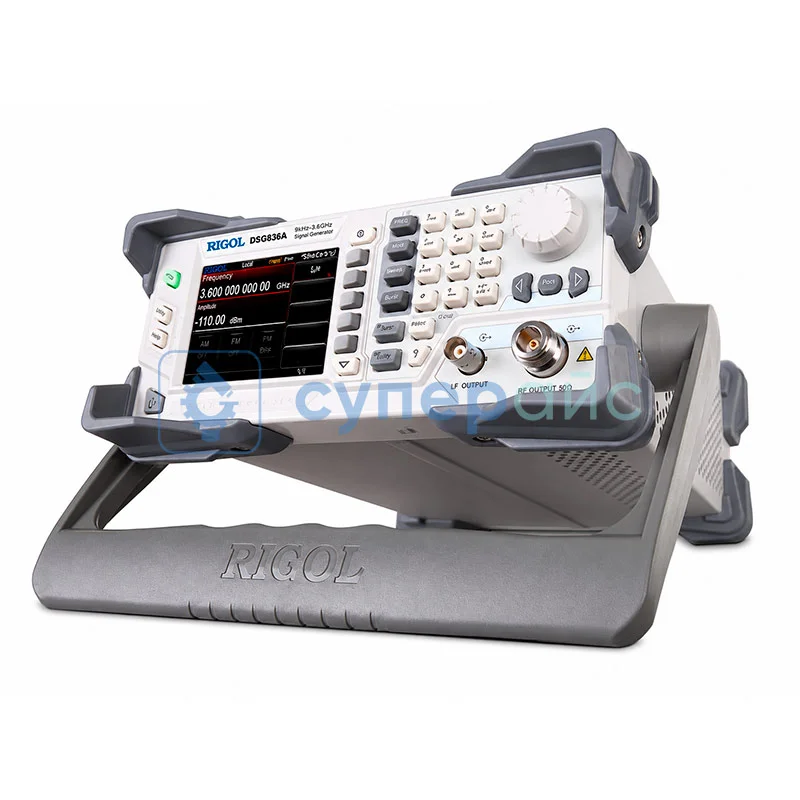

Генератор радиочастотных сигналов RIGOL DSG836A
568 870 ₽
568 870 ₽
включая НДС: 7%
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 1 шт.
Склад в Гуанчжоу: 1 шт.
Артикул (код товара)
24232
Модель (серия)
DSG836A
Производитель (бренд)
Страна производства
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики RIGOL DSG836A
Артикул (код товара)
24232
Модель (серия)
DSG836A
Страна производства
Гарантия, мес.
12
Вид
Настольный (стационарный)
Тип
функциональный генератор сигналов специальных форм
Категория по частотному диапазону
Кол-во каналов
Мин. частота
9 кГц
Макс. частота
3,6 ГГц
Диагональ встр. дисплея (размер), дюйм
Вес (кг)
4,2
Сложность
2
Амплитуда, Vp-p
Виды модуляции
АМ
ФМ
ФМ
Генератор качающейся частоты (ГКЧ)
Линейная развертка
Логарифмическая развертка
Логарифмическая развертка
Показать больше
Показать меньше
Описание RIGOL DSG836A
Технические характеристики RIGOL DSG836A
| Выходные каналы | 1 |
| Диапазон частот | от 9 кГц до 3,6 ГГц |
| Разрешение по частоте | 0,01 Гц |
| Диапазон частот |
группа: 1, частота f < 227,5 МГц, коэффициент - 0,25; группа: 2, частота 227,5 МГц ≤ f < 455 МГц, коэффициент - 0,125; группа: 3, частота 455 МГц ≤ f < 910 МГц, коэффициент - 0,25; группа: 4, частота 910 МГц ≤ f < 1820 МГц, коэффициент - 0,5; группа: 5, частота 1820 МГц ≤ f ≤ 3600 МГц, коэффициент - 1 |
| Внутренняя опорная частота | |
| Опорная частота | 10 МГц |
| Диапазон температур | от 0 ℃ до 50 ℃, при температуре 25 ℃, < 2 частей на миллион |
| Скорость старения | < 1 ppm / год |
| Внутренний выходной сигнал опорной частоты |
частота: 10 МГц уровень: от +5 дБм до +10 дБм |
| Внешний вход опорной частоты |
частота: 10 МГц уровень: от 0 дБм до +10 дБм максимальное отклонение: ± 5 частей на миллион |
| Развертка частоты | |
| Тип развертки |
пошаговая развертка (с равными или логарифмическими шагами частоты) развертка по списку (список с произвольными шагами частоты) |
| Режим развертки | одиночный, непрерывный |
| Диапазон развертки | полный частотный диапазон |
| Форма развертки | треугольник, рампа |
| Изменение шага | линейный или логарифмический |
| Шаг развертки | от 2 до 65535 |
| Развертка списка | от 1 до 6001 |
| Произвольная форма сигнала | от 1 мкГц до 10 МГц |
| Время задержки | от 20 мс до 100 с |
| Режим триггера | автоматический, ключевой, внешний, шина (USB и LAN) |
| Спектральная чистота | |
| Гармонический | режим CW, 1 МГц ≤ f ≤ 3,6 ГГц, уровень ≤ +13 дБм: < -30 dBc |
| Ложный (негармоничный), режим CW |
100 кГц ≤ f ≤ 1,5 ГГц: < -60 дБн, < -70 дБн (тип.); 1,5 ГГц < f ≤ 3,6 ГГц: < -54 дБн, < -64 дБн (тип.) |
| Однополосный фазовый шум, режим CW |
100 кГц ≤ f ≤ 1,5 ГГц: < -105 дБн/Гц, < -112 дБн/Гц (тип.); 1,5 ГГц < f ≤ 3,6 ГГц: < -99 дБн/Гц, < -106 дБн/Гц (тип.) |
| Остаточная FM, режим CW |
от 0,3 кГц до 3 кГц: < 10 Гц, среднеквадратичное значение, < 5 Гц, среднеквадратичное значение (тип.); от 0,03 кГц до 20 кГц: < 50 Гц, среднеквадратичное значение, < 10 Гц, среднеквадратичное значение (тип.) |
| Амплитуда | |
| Максимальный выходной уровень |
9 кГц ≤ f < 100 кГц, настройка + 5 дБм; 100 кГц ≤ f ≤ 3,6 ГГц, уровень + 13 дБм, настройка + 20 дБм |
| Минимальный выходной уровень |
9 кГц ≤ f < 100 кГц, настройка - 110 дБм; 100 кГц ≤ f ≤ 3,6 ГГц, уровень - 110 дБм, настройка - 110 дБм |
| Настройка разрешения | 0,01 дБ |
| Абсолютный уровень неопределенности | |
| Уровень неопределенности | 100 кГц ≤ f ≤ 3,6 ГГц: ≤ 0,9 дБ / ≤ 0,5 (тип.); ≤ 1,1 дБ / ≤ 0,7 (тип.) |
| КСВН | 1 МГц ≤ f ≤ 3,6 ГГц: < 1,8 (тип.) |
| Настройка уровня | |
| Фиксированная частота, диапазон температур: от 20 ℃ до 30 ℃ | ≤ 5 мс (тип.) |
| Максимальная обратная мощность | |
| Макс. напряжение постоянного тока | 50 В |
| 1 МГц < f ≤ 3,6 ГГц | 1 Вт |
| Внутренний генератор модуляции (LF) | |
| Форма волны | синус, квадрат |
| Синус | от постоянного тока до 200 кГц |
| Квадрат | от постоянного тока до 20 кГц |
| Разрешение | 0,01 Гц |
| Диапазон напряжения |
переменного тока: от 0 до 3 В постоянного тока: - от 3 В до 3 В |
| Разрешение по напряжению | 2 мВ |
| Модуляция | |
| Типы модуляции | AM, FM, ØM, Pulse mod., I/Q mod. |
| Амплитудная модуляция | |
| Источник модуляции | внутренний, внешний |
| Глубина модуляции | от 0 % до 100 % |
| Разрешение | 0,1 % |
| Установка неопределенности | fмод = 1 кГц: значение настройки × 4% + 1% |
| Искажение | fmod = 1 кГц, m < 30%, уровень = 0 дБм: < 3% (тип.) |
| Модуляция, частотная характеристика | м < 80 %, постоянный ток/от 10 Гц до 100 кГц: < 3 дБ (ном.) |
| Модуляция частоты | |
| Источник модуляции | внутренний, внешний |
| Макс. отклонение | N × 1 МГц (ном.) |
| Разрешение | < 0,1 % отклонения или 1 Гц, в зависимости от того, что больше (номинальное) |
| Установка неопределенности | fмод = 1 кГц, внутренняя модуляция: < значение настройки × 2% + 20 Гц |
| Искажение | fмод = 1 кГц, девиация = N × 50 кГц: < 2 % (тип.) |
| Фазовая модуляция | |
| Источник модуляции | внутренний, внешний |
| Модуляция, частотная характеристика | постоянный ток / от 10 Гц до 100 кГц: < 3 дБ (ном.) |
| Макс. отклонение | Н × 5 рад (ном.) |
| Разрешение | < 0,1% отклонения или 0,01 рад, в зависимости от того, что больше (номинальное) |
| Установка неопределенности | fмод = 1 кГц, внутренняя модуляция: < значение настройки × 1 % + 0,1 Гц |
| Искажение | fмод = 1 кГц, отклонение = N × 5 рад: < 1% (тип.) |
| Модуляция, частотная характеристика | постоянный ток / от 10 Гц до 100 кГц: < 3 дБ (ном.) |
| I/Q-модуляция | |
| Несущая частота | 50 МГц ≤ f ≤ 3,6 ГГц |
| Источник модуляции | внешний, внутренний |
| Пропускная способность (RF) |
внешняя модуляция: Baseband (I or Q): ≤ 60 MHz (ном.); RF (I + Q): ≤ 120 MHz (ном.); внутренняя модуляция: Baseband (I or Q): ≤ 30 MHz (ном.); RF (I + Q): ≤ 60 MHz (ном.); |
| Подавление несущей частоты | ≥ 40 дБн (тип.) |
| Подавление боковой полосы изображения | ≥ 40 дБн (тип.) |
| Внешний вход I/Q | КСВН: < 1,5 |
| Внутренняя модуляция | |
| ЭВМ |
16 QAM, корневой косинусный фильтр (α = 0,22), 4 MSps, выходной уровень ≤ +4 дБм: ≤ 2% СКЗ (тип.); QPSK, корневой косинусный фильтр (α = 0,22), 4 MSps, выходной уровень ≤ +4 дБм: ≤ 2% СКЗ (тип.) |
| Внешняя модуляция | |
| ЭВМ / ACPR | CDMA2000/1xEV-D0, 1,2288 МГц, частота: 800–900 МГц,1800–1900 МГц, выходной уровень ≤ +4 дБм: ≤ 2% СКЗ (тип.) / ≥ 70 дБ |
| Генератор основной полосы I/Q | |
| Выходное сопротивление | 50 Ом (ном.) |
| Выходное напряжение |
диапазон настройки: 0,02 В до 1,5 В; разрешение: 1 мВ |
| Частотная характеристика |
опорный сигнал: 1 МГц: ≤ 10 МГц, < 0,5 дБ (ном.); опорный сигнал: 1 МГц: ≤ 30 МГц, < 1 дБ (ном.) |
| I/Q дисбаланс | амплитуда: ≤ 10 МГц / ≤ 30 МГц: < 0,1 дБ (ном.) / < 0,2 дБ (ном.) нелинейная фаза: ≤ 10 МГц / ≤ 30 МГц: 200 пс (ном.) / 500 пс (ном.) |
| SFDR | синус: ≤ 30 МГц, > 50 дБ (ном.) |
| Частота дискретизации |
диапазон настройки: от 1 кГц до 50 МГц; разрешение: 0,01 Гц |
| Общие характеристики | |
| Дисплей | 3,5” сенсорный экран TFT ЖК-экран, 320 х 240 |
| Внутренняя память (встроенная) | 96 Мб |
| Интерфейсы | USB-host/device, LAN |
| Входное напряжение |
100 - 120 В: 45 - 440 Гц; 100 - 240 В: 45 - 65 Гц |
| Потребляемая мощность | 50 - 60 Вт |
| Рабочая температура | от 0 °C до +50 °C |
| Температура хранения | от -20 °C до +70 °C |
| Габариты изделия | 261,5 х 112 х 318,4 мм |
| Габариты упаковки | 458 х 358 х 250 мм |
| Вес нетто | 4,2 кг |
| Вес брутто | 6,9 кг |
| Комплектация |
генератор сигналов RIGOL DSG836A - 1 шт силовой кабель - 1 шт руководство пользователя - 1 шт |
Обзорная таблица генераторов радиочастотных сигналов RIGOL
| Характеристики | DSG821A | DSG836A |
| Выходные каналы | 1 | |
| Диапазон частот | 9 кГц - 2,1 ГГц | 9 кГц - 3,6 ГГц |
| Разрешение по частоте | 0,01 Гц | |
| Диапазон частот |
группа: 1, частота f < 227,5 МГц, коэффициент - 0,25; группа: 2, частота 227,5 МГц ≤ f < 455 МГц, коэффициент - 0,125; группа: 3, частота 455 МГц ≤ f < 910 МГц, коэффициент - 0,25; группа: 4, частота 910 МГц ≤ f < 1820 МГц, коэффициент - 0,5; группа: 5, частота 1820 МГц ≤ f ≤ 3600 МГц, коэффициент - 1 |
|
| Внутренняя опорная частота | 10 МГц | |
| Несущая частота | 50 МГц ≤ f ≤ 2,1 ГГц | 50 МГц ≤ f ≤ 3,6 ГГц |
| Выходное сопротивление | 50 Ом (ном.) | |
| Дисплей | 3,5” сенсорный экран TFT ЖК-экран, 320 х 240 | |
| Внутренняя память (встроенная) | 96 Мб | |
| Входное напряжение |
100 - 120 В: 45 - 440 Гц; 100 - 240 В: 45 - 65 Гц |
|
| Потребляемая мощность | 50 - 60 Вт | |
Генератор сигналов RIGOL DSG836A
Генератор сигналов высокочастотный RIGOL DSG836A — это прибор для формирования колебаний в диапазоне частот 9 кГц – 3,6 ГГц. Аппарат будет полезен при тестировании радиотехники и лабораторных исследованиях. Ниже опровергаем мифы о таких приборах на примере этой модели.
- Широкополосные генераторы жертвуют точностью ради диапазона
RIGOL DSG836A опровергает этот миф. Разрешение по частоте составляет 0,01 Гц при работе до 3,6 ГГц. Опорная частота 10 МГц подходит для прецизионных измерений.
- Лабораторные ВЧ-генераторы всегда громоздкие и тяжелые
DSG836A довольно компактный (размеры составляют 261,5 х 112 х 318,4 мм) и относительно легкий (4,2 кг — вес нетто). Прибор будет более удобным для использования на рабочем столе и переноски по сравнению со многими традиционными аналогами.
С применением прибора может проводиться:
- калибровка измерительного оборудования в радиочастотном диапазоне;
- проверка характеристик усилителей и фильтров;
- исследование спектра частот при разработке устройств.
- Одноканальные приборы имеют урезанный функционал
Модель DSG836A поддерживает различные виды модуляции сигнала. Одного канала достаточно для решения измерительных и наладочных задач в радиотехнике, когда не требуется многоканальной архитектуры.
- Настройка сложна для неподготовленного пользователя
Интерфейс построен интуитивно. Меню отображается на цветном дисплее. Сенсорное управление будет привычным и лёгким для оператора с начальным уровнем подготовки.
Преимущества встроенного дисплея:
- визуализация текущих параметров без внешнего оборудования;
- контроль установленных значений в реальном времени;
- удобство при работе вне стационарной лаборатории.
Документация и ПО RIGOL DSG836A
Название
Язык
Версия
Размер и тип
Руководство по использованию генераторов сигнала RIGOL DSG800
Язык:
Английский
Размер и тип:
1,12 Мб,
PDF
Программное обеспечение UltraSigma для первичной связи ПК с измерительными приборами RIGOL
Язык:
Размер и тип:
507 МБ,
rar
rar
