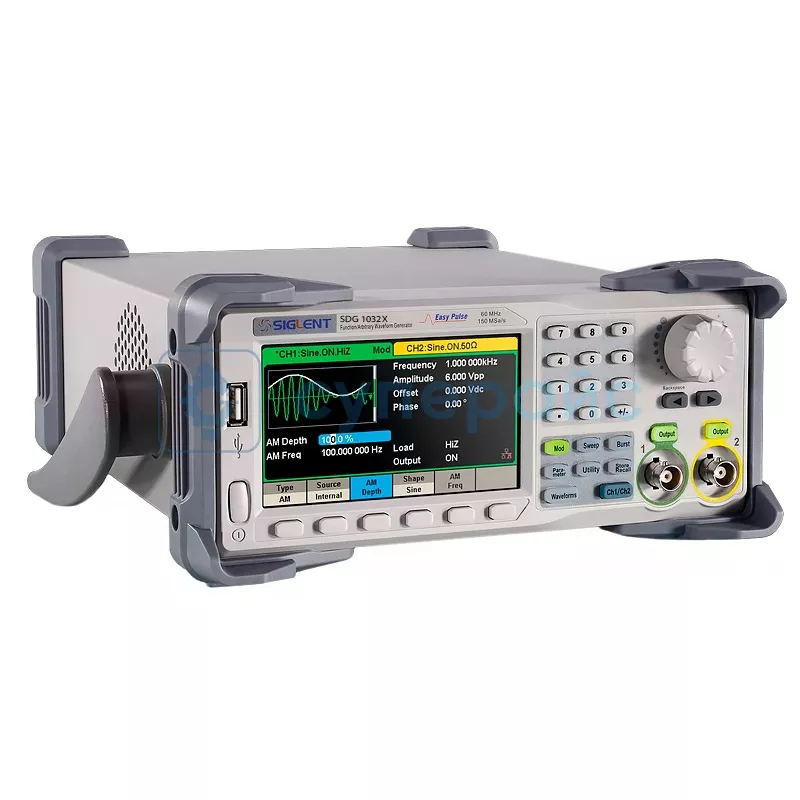

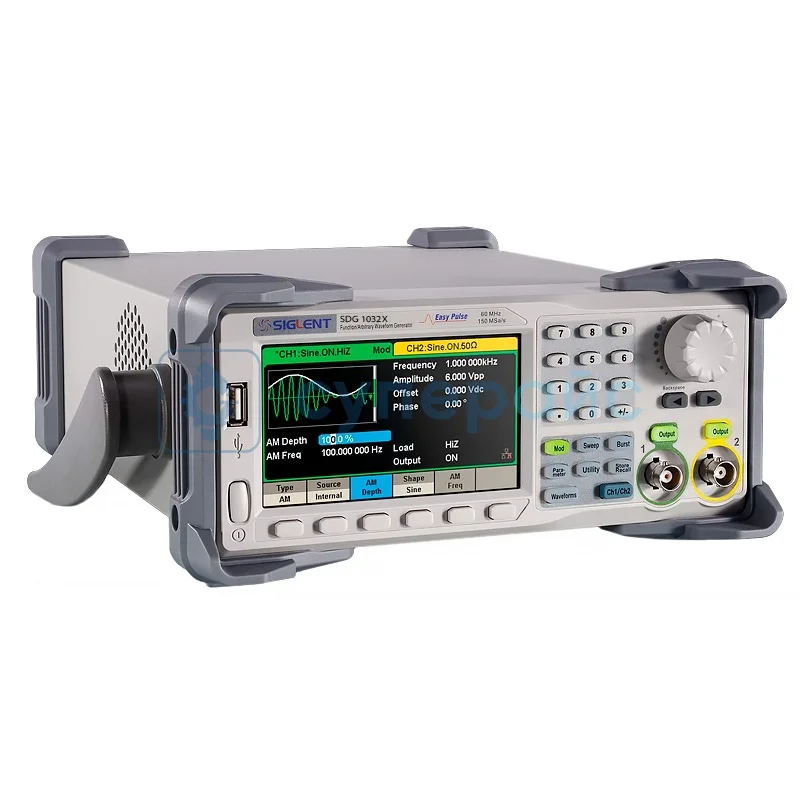

Генератор радиочастотных сигналов Siglent SDG1032X
90 169 ₽
90 169 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 4 шт.
Артикул (код товара)
27282
Модель (серия)
SDG1032X
Производитель (бренд)
Страна производства
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Siglent SDG1032X
Артикул (код товара)
27282
Модель (серия)
SDG1032X
Страна производства
Гарантия, мес.
12
Вид
Настольный (стационарный)
Тип
функциональный генератор сигналов специальных форм
функциональный генератор сигналов произвольных форм
функциональный генератор сигналов стандартных форм
функциональный генератор сигналов произвольных форм
функциональный генератор сигналов стандартных форм
Категория по частотному диапазону
Кол-во каналов
Макс. частота
30 МГц
Частота дискретизации на канал, МВыб/с
Глубина памяти на канал
Вертикальное разреш. (по амплитуде)
Диагональ встр. дисплея (размер), дюйм
Вес (кг)
4,35
Сложность
2
Генерируемые формы сигналов
Синусоидальный сигнал
Меандр и прямоугольный сигналы
Импульсный сигнал
Пилообразный и треугольный сигналы
ШИМ
Шум
Меандр и прямоугольный сигналы
Импульсный сигнал
Пилообразный и треугольный сигналы
ШИМ
Шум
Показать больше
Показать меньше
Описание Siglent SDG1032X
Технические характеристики Siglent SDG1032X
| Количество каналов | 2 |
| Частотный выход | 30 МГц |
| Частота дискретизации | 150 Мвыб / с |
| Вертикальное разрешение | 14 бит |
| Модуляция | AM, DSB-AM, FM, PM, FSK, ASK, PWM |
| Частота | |
| Разрешение | 1 мкГц |
| Температурный коэффициент | -25 - +25 ppm |
| Синусоидальная волна | |
| Частота | 1 мкГц - 30 МГц |
| Гармонические искажения |
0 - 10 МГц <- 60 дБ; 10 МГц - 30 МГц <- 45 дБ; 30 МГц - 60 МГц <- 40 дБ |
| Ложный сигнал |
0 - 10 МГц <- 65 дБ; 10 МГц - 30 МГц <- 55 дБ; 30 МГц - 60 МГц <- 40 дБ |
| Квадрат | |
| Частота | 1 мкГц - 30 МГц |
| Время нарастания / падения |
4,2 нс, 10 - 90%, 1 В 50 Ом 3,8 нс, 10 - 90%, 2,5 В 50 Ом |
| Перерегулирование | < 3% |
| Рабочий цикл | 0,001 - 99% |
| Джиттер (среднеквадратичное значение) | 300 пс + 0,05 ppm |
| Пульс | |
| Частота | 1 мкГц - 12,5 МГц |
| Ширина импульса | 32,6 нс |
| Рабочий цикл | 0,001 - 99% |
| Время ведущего / заднего фронта | ≧ 7 нс |
| Перерегулирование | < 3 % |
| Джиттер (среднеквадратичное значение) | 300 пс + 0,05 ppm |
| Шум | |
| Полоса пропускания | 60 МГц |
| Рампа | |
| Частота | 1 мкГц - 500 кГц |
| Линейность | ≤ 1% пиковой выходной мощности (типично, 1 кГц, 1 В (размах), симметрия 50 %) |
| Симметрия | от 0% до 100% |
| Произвольный | |
| Частота | 1 мкГц - 6 МГц |
| Длина сигнала | 16 тысяч баллов |
| Вертикальное разрешение | 14 бит |
| Частота дискретизации | 150 МВыб/с |
| Минимальное время нарастания/спада | 6,7 нс |
| Джиттер (среднеквадратичное значение) | 300 пс |
| AM | |
| Форма сигнала несущей | синусоидальный, прямоугольный, пилообразный и произвольный (кроме постоянного тока) |
| Модулирующая форма волны | синусоидальный, прямоугольный, пилообразный, шумовой и произвольный |
| Глубина | 0% - 120% |
| FM | |
| Форма сигнала несущей | синусоидальный, прямоугольный, пилообразный и произвольный (кроме постоянного тока) |
| Модулирующая форма волны | синусоидальный, прямоугольный, пилообразный, шумовой и произвольный |
| Отклонение частоты | 1 мГц - 20 кГц |
| PM | |
| Форма сигнала несущей | синусоидальный, прямоугольный, пилообразный и произвольный (кроме постоянного тока) |
| Модулирующая форма волны | синусоидальный, прямоугольный, пилообразный, шумовой и произвольный |
| Отклонение фазы | 0° - 360° |
| ASK | |
| Форма сигнала несущей | синусоидальный, прямоугольный, пилообразный и произвольный (кроме постоянного тока) |
| Модулирующая форма волны | квадратный с рабочим циклом 50% |
| Ключевая частота | 1 мГц - 50 кГц |
| FSK | |
| Форма сигнала несущей | синусоидальный, прямоугольный, пилообразный и произвольный (кроме постоянного тока) |
| Модулирующая форма волны | квадратный с рабочим циклом 50% |
| Ключевая частота | 1 мГц - 50 кГц |
| PWM | |
| Форма сигнала несущей | синусоидальный, прямоугольный, пилообразный и произвольный (кроме постоянного тока) |
| Модулирующая частота | 1 мГц - 1 МГц |
| Sweep | |
| Форма сигнала несущей | синусоидальный, прямоугольный, пилообразный и произвольный (кроме постоянного тока) |
| Тип | линейный и логарифмический |
| Направление | вверх и вниз |
| Время развертки | от 1 мс до 500 с |
| Источник триггера | внутренний, внешний и ручной |
| Burst | |
| Форма сигнала несущей | синусоидальный, прямоугольный, пилообразный и произвольный (кроме постоянного тока) |
| Количество импульсов | период от 1 до 50 000, бесконечный, стробирование |
| Внутренний период | 10 нс - 500 с |
| Закрытый источник | внешний триггер |
| Источник триггера | внутренний, внешний и ручной |
| Вход триггера | |
| Входной уровень | TTL-совместимый |
| Склон | вверх / вниз |
| Длительность импульса | > 100 нс |
| Входное сопротивление | > 5 кОм |
| Синхронизирующий выход | |
| Входной уровень | TTL-совместимый |
| Длительность импульса | > 100 нс |
| Выходное сопротивление | 50 Ом |
| Максимальная частота | 2 МГц |
| Общие характеристики | |
| Дисплей | 4,3-дюймовый (480 x 272 пикселей) ЖК-дисплей, 24-битный |
| Питание | 100 - 240 В, 50/60 Гц |
| Предохранитель | 1,25 А, 250 В |
| Интерфейс | USB |
| Рабочая температура | 0 - 40°C, влажность до 90% |
| Температура хранения | -20 - 60°C |
| Габариты | 260 х 107 х 295 мм |
| Вес нетто | 3,43 кг |
| Вес брутто | 4,35 кг |
| Комплектация |
генератор сигнала Siglent SDG1032X - 1 шт; USB кабель - 1 шт; кабель питания - 1 шт; руководство пользователя - 1 шт |
Документация и ПО Siglent SDG1032X
Название
Язык
Версия
Размер и тип
Руководство по программированию для генераторов сигналов Siglent серии SDG
Язык:
Английский
Версия:
PG02_E05C
Размер и тип:
1.66 МБ,
PDF
Программное обеспечение для генераторов сигналов Siglent серии SDG
Язык:
Английский
Версия:
1.1.0.23R11
Размер и тип:
19,2 МБ,
ZIP
ZIP
Руководство пользователя для генераторов сигналов Siglent серии SDG1000X
Язык:
Английский
Версия:
UM0201X-E01H
Размер и тип:
1.53 МБ,
PDF
Показать больше
Показать меньше
