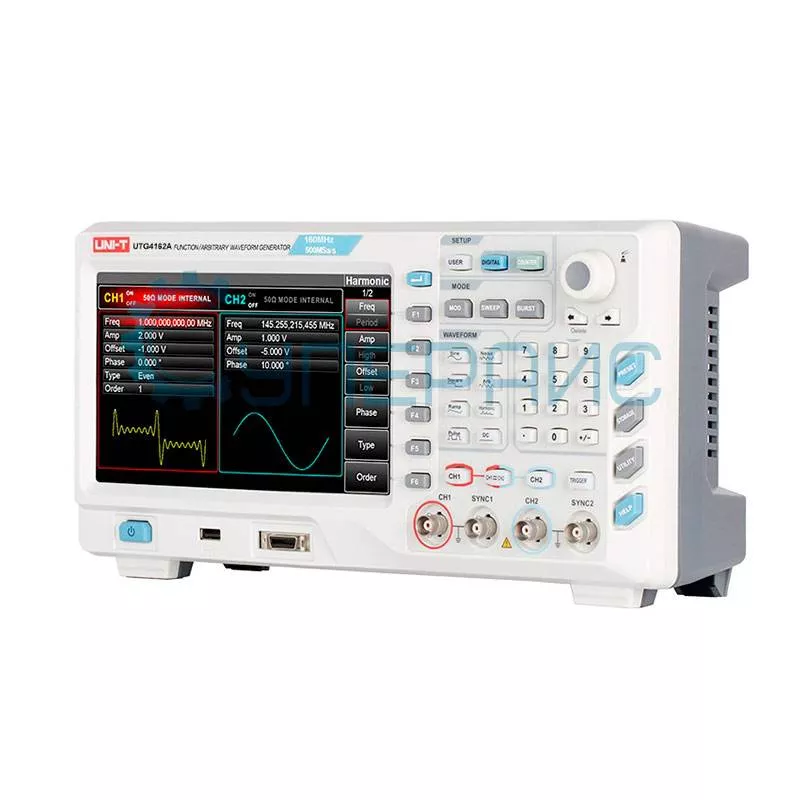

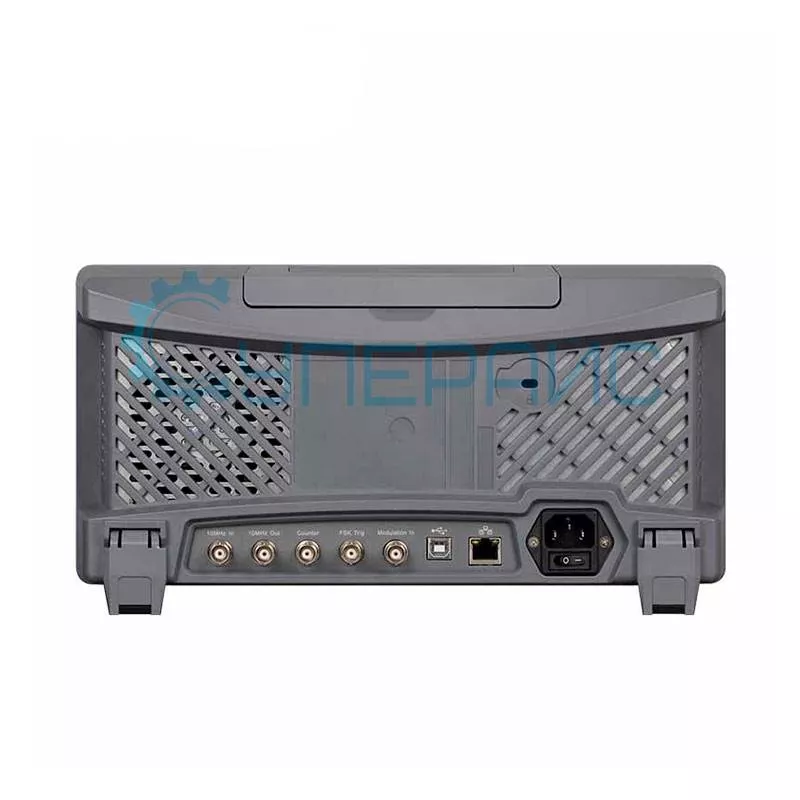

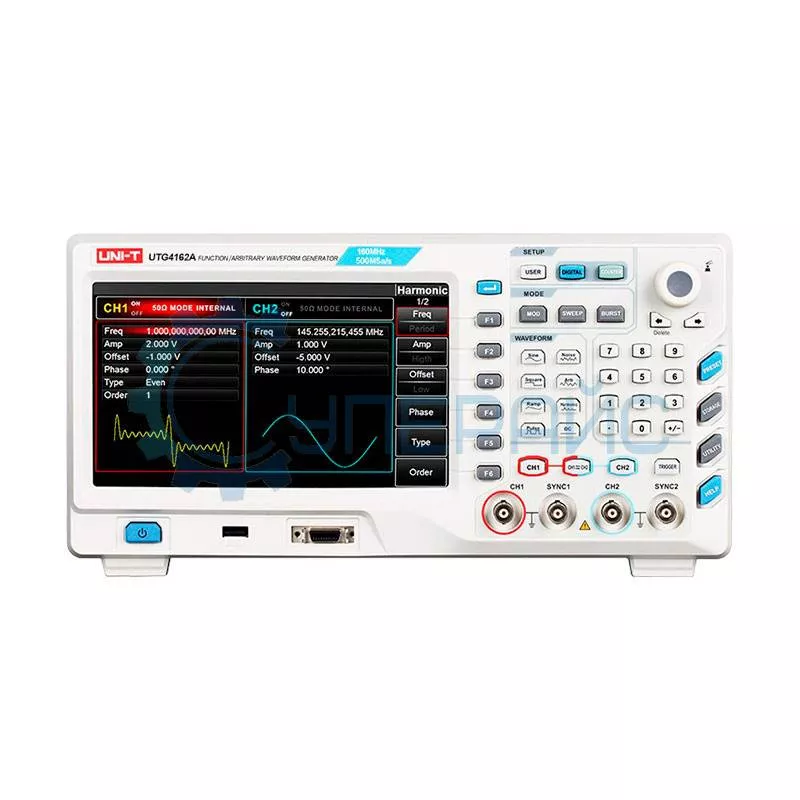

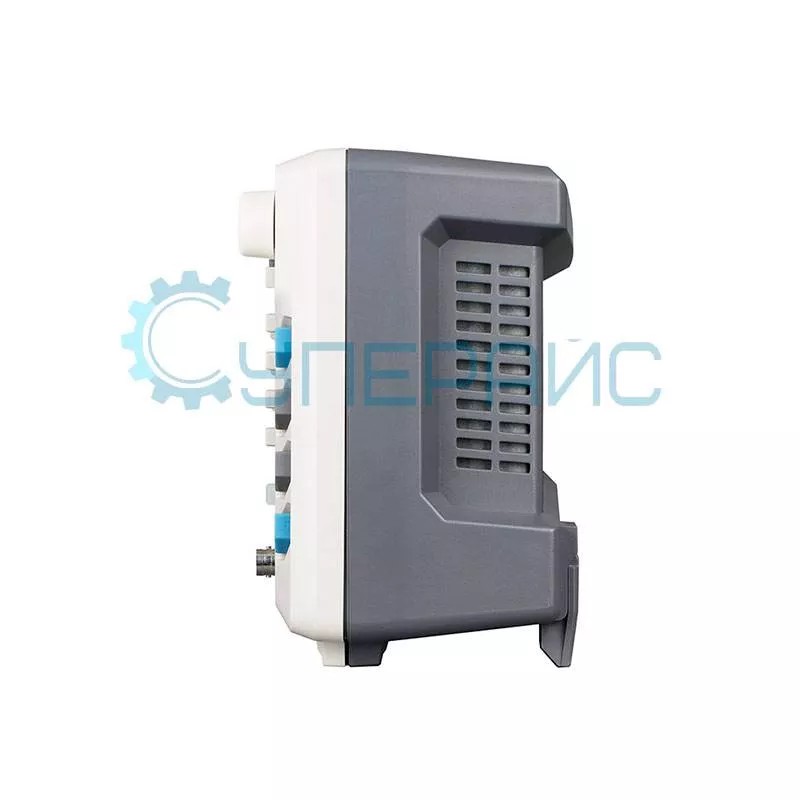

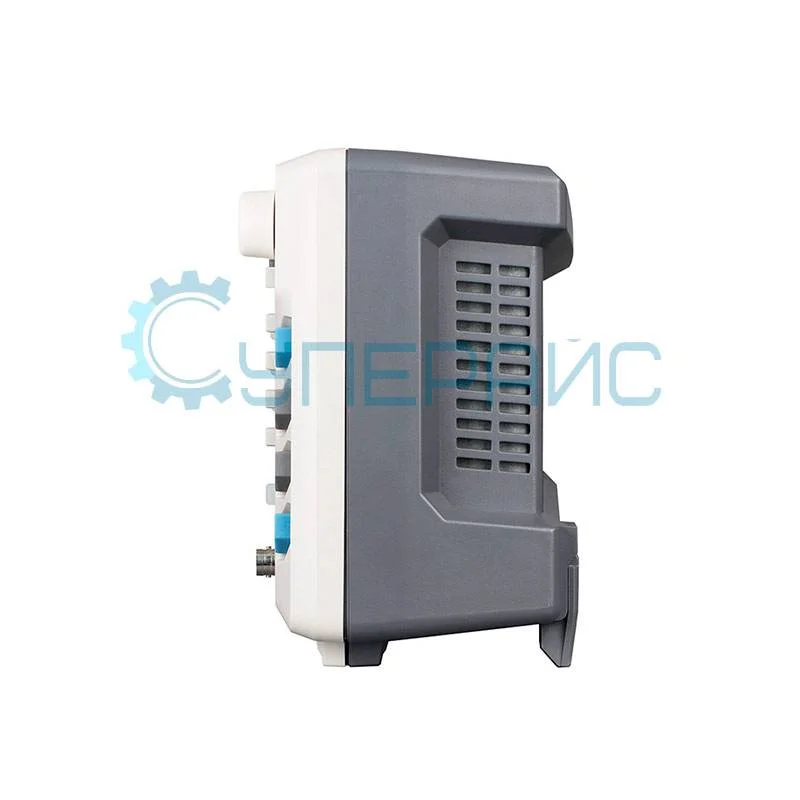

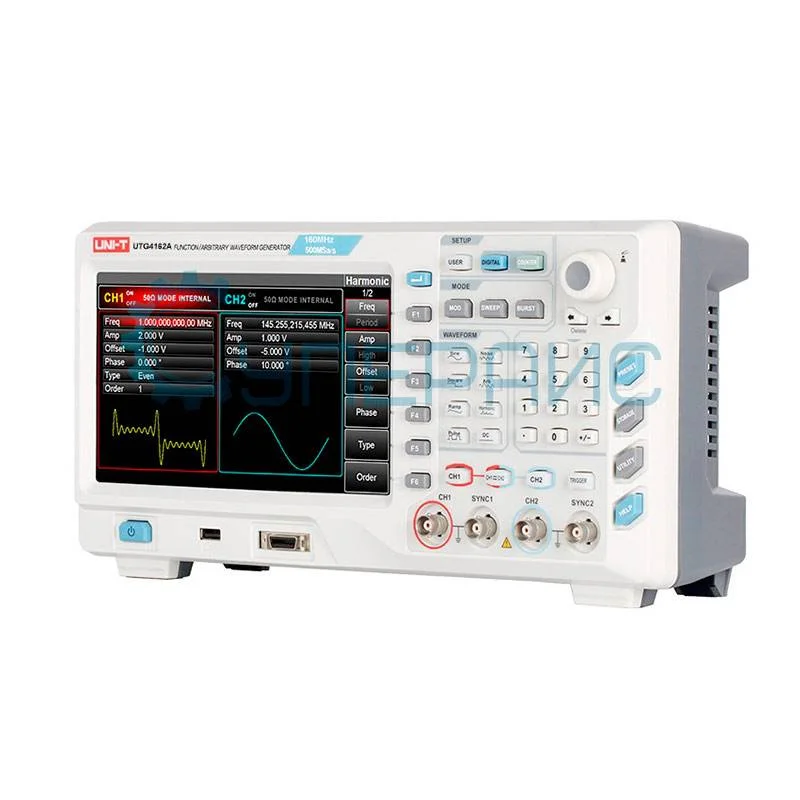

Цифровой генератор СВЧ сигналов UNI-T UTG4162A
206 880 ₽
206 880 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 2 шт.
Артикул (код товара)
8853
Модель (серия)
UTG4162A
Производитель (бренд)
Страна производства
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики UNI-T UTG4162A
Общие данные
Артикул (код товара)
8853
Производитель (бренд)
Модель (серия)
UTG4162A
Страна производства
Гарантия, мес.
12
Основные характеристики
Амплитуда, Vp-p
Вертикальное разреш. (по амплитуде)
Глубина памяти на канал
Категория по частотному диапазону
Кол-во каналов
Макс. частота
160 МГц
Тип
функциональный генератор сигналов специальных форм
функциональный генератор сигналов произвольных форм
генератор импульсов
генератор шума
функциональный генератор сигналов произвольных форм
генератор импульсов
генератор шума
Точность, %
Частота дискретизации на канал, МВыб/с
Формы сигналов и функции генерации
Виды модуляции
PSK (ФМн)
QAM
ШИМ
АМ
ЧМ
ФМ
QAM
ШИМ
АМ
ЧМ
ФМ
Генератор качающейся частоты (ГКЧ)
Линейная развертка
Логарифмическая развертка
Логарифмическая развертка
Генерируемые формы сигналов
Синусоидальный сигнал
Меандр и прямоугольный сигналы
Импульсный сигнал
Пилообразный и треугольный сигналы
Шум
Меандр и прямоугольный сигналы
Импульсный сигнал
Пилообразный и треугольный сигналы
Шум
Габариты и вес
Вес нетто, кг
Общие характеристики
Вид
Настольный (стационарный)
Диагональ встр. дисплея (размер), дюйм
ИПД (Interfaces / Inputs and Outputs)
USB
LAN
LAN
Описание UNI-T UTG4162A
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ UNI-T UTG4162A
| Характеристики генератора сигналов | |||
|
Количество каналов |
2 | ||
| Полоса пропускания | 160 МГц | ||
| Частота дискретизации | 500 МВыб/с | ||
| Диапазон частот | 1 мкГц - 160 МГц | ||
| Вертикальное разрешение | 16 бит | ||
| Глубина памяти | 8-32 Мб | ||
| Формы сигналов | синусоидальные, прямоугольные, пилообразные, гармонические, импульсные, шумовые, DC, произвольные | ||
| Частотные характеристики | |||
| Синусоидальный сигнал | 1 мкГц - 160 МГц | ||
| Прямоугольный сигнал | 1 мкГц - 50 МГц | ||
| Импульсный сигнал | 1 мкГц - 50 МГц | ||
| Пилообразный сигнал | 1 мкГц - 4 МГц | ||
| Гармонический сигнал | 1 мкГц - 80 МГц | ||
| Белый шум | 1 мкГц - 160 МГц | ||
| Разрешение | 1 мкГц | ||
| Минимальная ширина импульса | 20 нс | ||
| Точность | ± 50 ppm / ± 100 ppm | ||
| Температурный коэффициент | < 2 ppm / °C | ||
| Характеристики синусоидального сигнала | |||
| Гармоническое искажение |
DC - 1 МГц: -60 дБ 1 МГц - 10 МГц: -55 дБ 10 МГц - 100 МГц: -50 дБ 100 МГц - 160 МГц: -40 дБ |
||
| Полное гармоническое искажение | < 0.2% (DC - 20 кГц) | ||
| Характеристики прямоугольного сигнала | |||
| Время нарастания/спада | ≤ 6 нс | ||
| Выброс | ≤ 2% | ||
| Характеристики пилообразного сигнала | |||
| Линейность | < 1% | ||
| Симметричность | 0 - 100% | ||
| Характеристики импульсного сигнала | |||
| Частотный диапазон | 1 мкГц - 30 МГц | ||
| Ширина импульса | минимальный период 10 нс - максимальный период 2000 с | ||
| Период фронта | 7 нс - 10 с | ||
| Выброс | < 2% | ||
| Характеристики произвольного сигнала | |||
| Частотный диапазон | 1 мкГц - 40 МГц | ||
| Глубина памяти | 8-32 Мб | ||
| Минимальное время нарастания/спада | 5 нс | ||
| Энергонезависимое хранилище | 7 Гб | ||
| Выходной сигнал | |||
| Амплитуда |
≤ 20 МГц: 1 мВ - 10 В ≤ 80 МГц: 1 мВ - 5 В |
||
| Импеданс | 50 Ом | ||
| Максимальная изоляция | 42 В к заземляющему проводу | ||
| Защита | от короткого замыкания и перегрузки | ||
| Характеристики смещения постоянного тока | |||
| Диапазон |
± 5 В (50 Ом) ± 10 В (> 50 Ом) |
||
| Характеристики развертки | |||
| Форма несущей волны | синусоидальная, прямоугольная, пилообразная, произвольна | ||
| Тип | линейный или логарифмический | ||
| Время развертки | 1 мс - 500 с ± 0,1% | ||
| Источник триггера | внешний, внутренний, ручной | ||
| Характеристики BURST | |||
| Форма несущей волны | синусоидальная, прямоугольная, пилообразная, импульсная, шумовая, произвольная | ||
| Начальная / конечная фаза | от -360°C до +360°C | ||
| Время цикла | 1 мс - 500 с ± 1% | ||
| Источник запуска | внутренний, внешний, ручной | ||
| Характеристики модуляции | |||
| Типы модуляции | AM, FM, PM, ASK, FSK, PSK, QPSK, OSK, PWM, SUM, QAM | ||
| Форма несущей волны | синусоидальная, прямоугольная, пилообразная, произвольная | ||
| AM | |||
| Источник | внутренний / внешний | ||
| Модулирующая форма волны | синусоидальная, прямоугольная, пилообразная, шумовая, произвольная (1 мкГц - 200 кГц) | ||
| Глубина | 0 - 120% | ||
| FM | |||
| Источник | внутренний / внешний | ||
| Модулирующая форма волны | синусоидальная, прямоугольная, пилообразная, шумовая, произвольная (1 мкГц - 200 кГц) | ||
| Частота | DC - 80 МГц | ||
| PM | |||
| Источник | внутренний / внешний | ||
| Модулирующая форма волны | синусоидальная, прямоугольная, пилообразная, шумовая, произвольная (1 мкГц - 200 кГц) | ||
| Отклонение фазы | 0° - 360° | ||
| ASK, FSK, PSK | |||
| Источник | внутренний / внешний | ||
| Модулирующая форма волны | прямоугольная волна с коэффициентом заполнения 50% (2 мГц - 1 МГц) | ||
| BPSK, QPSK | |||
| Источник | внутренний PN код | ||
| Модулирующая форма волны | прямоугольная волна с коэффициентом заполнения 50% (2 мГц - 1 МГц) | ||
| OSK | |||
| Форма несущей волны | синусоидальная волна | ||
| Источник | внутренний / внешний | ||
| Время колебаний | 8 нс - 200 с | ||
| Частота | 2 мГц - 1 МГц | ||
| PWM | |||
| Форма несущей волны | импульсная волна | ||
| Источник | внутренний / внешний | ||
| Модулирующая форма волны | синусоидальная, прямоугольная, пилообразная, шумовая, произвольная волна (2 мГц - 50 кГц) | ||
| SUM | |||
| Источник | внутренний / внешний | ||
| Модулирующая форма волны | синусоидальная, прямоугольная, линейная, импульсная, шумовая, произвольная, гармоническая волна | ||
| Модулирующая частота |
2 мГц - 100 кГц (внутренний) DC - 20 кГц (внешний) |
||
| Глубина | 0 - 100% | ||
| QAM | |||
| Режим | QAM4, QAM8, QAM16, QAM32, QAM64, QAM128, QAM256 | ||
| Модулирующий источник | встроенный PN код, PN7, PN9, PN11, PN15, PN17, PN21, PN23, PN25 | ||
| Частота | 2 мГц - 100 кГц | ||
| Амплитуда | 10 мВ - 10 В (50 Ом) | ||
| Характеристики протоколов декодирования | |||
| Тип протокола | SPI, I2C, UART, DARB | ||
| SPI | |||
| Длина | 1 - 512 байт | ||
| Частота | 10 кГц - 40 МГц | ||
| Временной интервал | 1 мс - 10 с | ||
| Выходной уровень | TTL | ||
| I2C | |||
| Длина | 1 - 512 байт | ||
| Частота | 10 кГц - 1 МГц | ||
| Временной интервал | 1 мс - 10 с | ||
| Адрес | 7/10 бит | ||
| Выходной уровень | TTL | ||
| UART | |||
| Длина | 1 - 1 Кбайт | ||
| Скорость передачи | 1110, 300, 1200, 2400, 4800, 9600, 19200, 38400, 56700, 115200, 230400, 460800, 921600 | ||
| Бит данных | 4, 5, 6, 7, 8 биты | ||
| Временной интервал | 1 мс - 10 с | ||
| Стоп бит | 1 бит, 2 бита | ||
| Выходной уровень | TTL | ||
| DARB | |||
| Длина | 1 - 1 Кбайт | ||
| Скорость выборки | 1 Выб/с - 40 МВыб/с | ||
| Разрешение | 16 бит | ||
| Выходной уровень | TTL | ||
| Тактовый вход/выход | |||
| Диапазон входной/выходной частоты | 10 МГц ± 500 Гц | ||
| Входное/выходное сопротивление | 10 кОм / 50 Ом | ||
| Время блокировки | TTL | ||
| Выходной уровень | ＜ 1 с | ||
| Триггерный вход | |||
| Уровень сигнала | TTL | ||
| Ширина импульса | > 100 нс | ||
| Входное сопротивление | > 10 кОм | ||
| Время отклика | развертка по частоте: < 500 мкс импульсная последовательность: < 500 нс | ||
| Триггерный выход | |||
| Уровень сигнала | TTL | ||
| Ширина импульса | > 400 нс | ||
| Входное сопротивление | 50 Ом | ||
| Максимальная частота | > 1 МГц | ||
| Частотомер | |||
| Входной уровень | TTL (200 мВ - 9 В) | ||
| Диапазон входной частоты | 100 МГц - 800 МГц | ||
| Точность | ± 51 ppm | ||
| Разрешение по частоте | 7 бит/с | ||
| Общие характеристики | |||
| Дисплей | 8 дюймов TFT LCD, 800 х 480 | ||
| Интерфейс | USB, LAN | ||
| Питание | 100 - 240 В AC, 45 - 440 Гц, CAT II 300 В | ||
| Потребляемая мощность | < 50 Вт | ||
| Температура хранения | 10℃ - 40℃ | ||
| Влажность | < 80% | ||
| Габариты | 336 х 164 х 108 мм | ||
| Вес нетто | 3500 г | ||

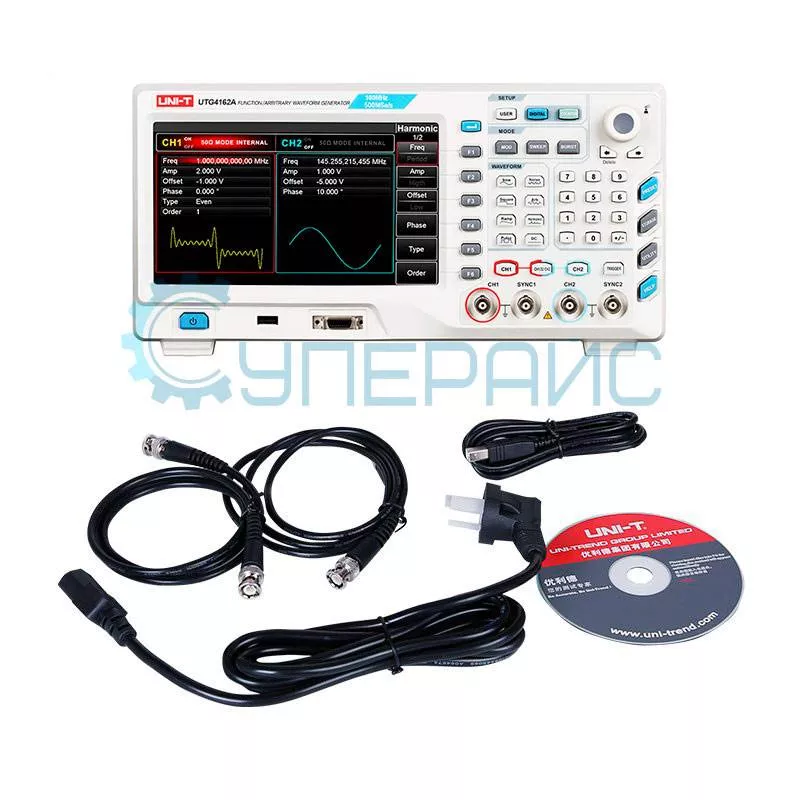

| Комплектация | генератор сигналов UNI-T UTG4162A - 1 шт | ||
|
|
кабель питания - 1 шт USB кабель - 1 шт BNC-BNC кабель - 2 шт диск с ПО - 1 шт |
||
| Совместимость |
Соединительный кабель с разъемом BNC и зажимами типа крокодил (BNC-Alligator) |
||
Генератор произвольных форм сигналов UNI-T UTG4162A
Генератор сигналов с глубиной памяти 32 мб UNI-T UTG4162A станет помощником в работе с электроникой. Обладая точностью и обширным функционалом, этот прибор гарантирует стабильность и надёжность в создании разнообразных сверхвысокочастотных сигналов.
Мощный инструмент для точных измерений
Это высокоточное устройство, разработанное для инженеров-электронщиков и исследователей в сферах электроники или телекоммуникаций. Прибор предоставляет возможность создания и воспроизведения сложных сигналов с высокой степенью точности.
Преимущества модели:
- Гарантирует точность генерации, что делает его инструментом для выполнения точных измерений.
- Создавайте гармонические сигналы разной формы и частоты для исследовательских или инженерных задач.
- Устройство поддерживает плавное нарастание и спад сигнала, что важно для тестирования и отладки электронных устройств.
- Поддерживает многообразие форм, включая синусоидальные, прямоугольные, пилообразные или гармонические, предоставляя гибкость при решении разнообразных задач.
Цифровой генератор СВЧ UNI-T UTG4162A объединил прецизионность и надёжность с расширенным функционалом, что сделало его выбором для профессиональных задач в разных сферах электроники. Это необходимый инструмент для сложных проектов или инженерных решений.
Обзорная таблица генераторов высоких частот UNI-T
| Характеристики | UTG4162A | UTG4122A | UTG4082A |
| Диапазон частот | 1 мкГц - 160 МГц | 1 мкГц - 120 МГц | 1 мкГц - 80 МГц |
| Частота дискретизации на канал | 500 | ||
| Минимальная частота, Гц | 0,000001 | ||
| Вид | Настольный (стационарный) | ||
| Количество каналов | 2 | ||
| Амплитуда, Vp-p | < 10 | ||
| Вертикальное разрешение (по амплитуде) | 16 бит | ||
| Виды модуляции | PSK (ФМн)/ ШИМ/ АМ/ ЧМ/ ФМ | ||
| Генератор качающейся частоты (ГКЧ) | Линейная развертка/ Логарифмическая развертка | ||
| Диагональ встроенного дисплея (размер), дюйм | 8 | ||
| Точность, % | 0.01 | ||
| Интерфейс передачи данных | USB/ LAN | ||
