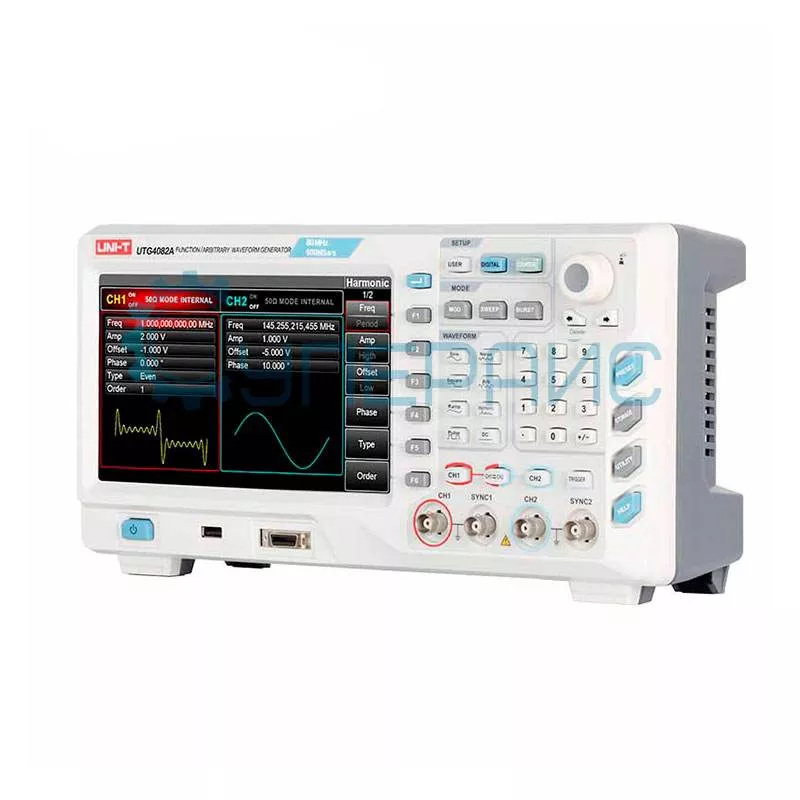

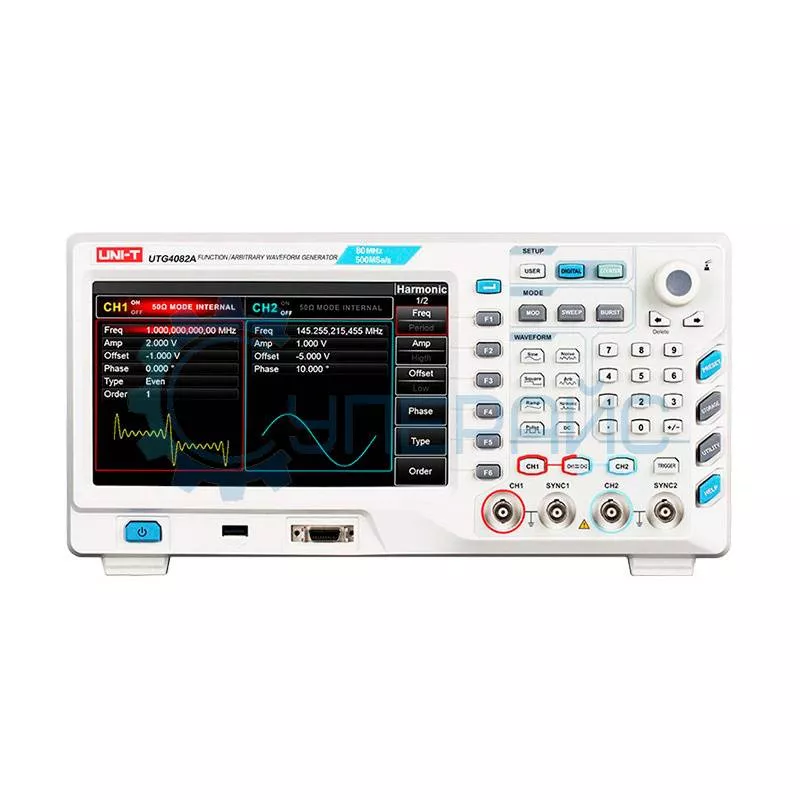

Высокочастотный генератор сигналов произвольной формы UNI-T UTG4082A
115 950 ₽
115 950 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 2 шт.
Артикул (код товара)
8832
Модель (серия)
UTG4082A
Производитель (бренд)
Страна производства
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики UNI-T UTG4082A
Общие данные
Артикул (код товара)
8832
Производитель (бренд)
Модель (серия)
UTG4082A
Страна производства
Гарантия, мес.
12
Основные характеристики
Амплитуда, Vp-p
Вертикальное разреш. (по амплитуде)
Глубина памяти на канал
Категория по частотному диапазону
Кол-во каналов
Макс. частота
80 МГц
Тип
функциональный генератор сигналов специальных форм
функциональный генератор сигналов произвольных форм
функциональный генератор сигналов стандартных форм
генератор импульсов
генератор шума
функциональный генератор сигналов произвольных форм
функциональный генератор сигналов стандартных форм
генератор импульсов
генератор шума
Точность, %
Частота дискретизации на канал, МВыб/с
Общие характеристики
Вид
Настольный (стационарный)
Диагональ встр. дисплея (размер), дюйм
ИПД (Interfaces / Inputs and Outputs)
USB
LAN
LAN
Формы сигналов и функции генерации
Виды модуляции
PSK (ФМн)
QAM
ШИМ
АМ
ЧМ
ФМ
QAM
ШИМ
АМ
ЧМ
ФМ
Генератор качающейся частоты (ГКЧ)
Линейная развертка
Логарифмическая развертка
Логарифмическая развертка
Генерируемые формы сигналов
Синусоидальный сигнал
Меандр и прямоугольный сигналы
Импульсный сигнал
Пилообразный и треугольный сигналы
Шум
Меандр и прямоугольный сигналы
Импульсный сигнал
Пилообразный и треугольный сигналы
Шум
Габариты и вес
Вес нетто, кг
Описание UNI-T UTG4082A
Технические характеристики генератора сигналов UNI-T UTG4082A
| Количество каналов | 2 |
| Полоса пропускания | 80 МГц |
| Частота дискретизации | 500 МВыб/с |
| Диапазон частот | 1 мкГц – 80 МГц |
| Вертикальное разрешение | 16 бит |
| Глубина памяти | 8 – 32 МБ |
| Формы сигналов | синусоидальные, прямоугольные, пилообразные, гармонические, импульсные, шумовые, DC, произвольные |
| Частотные характеристики | |
| Синусоидальный сигнал | 1 мкГц – 80 МГц |
| Прямоугольный сигнал | 1 мкГц – 30 МГц |
| Импульсный сигнал | 1 мкГц – 30 МГц |
| Пилообразный сигнал | 1 мкГц – 2 МГц |
| Гармонический сигнал | 1 мкГц – 30 МГц |
| Белый шум | 1 мкГц – 30 МГц |
| Разрешение | 1 мкГц |
| Минимальная ширина импульса | 20 нс |
| Точность | ±50 ppm / ±100 ppm |
| Температурный коэффициент | < 2 ppm / °C |
| Синусоидальный сигнал | |
| Гармоническое искажение | DC – 1 МГц: -60 дБ 1 МГц – 10 МГц: -55 дБ 10 МГц – 100 МГц: -50 дБ 100 МГц – 160 МГц: -40 дБ |
| Полное гармоническое искажение | < 0.2% (DC – 20 кГц) |
| Прямоугольный сигнал | |
| Время нарастания/спада | ≤ 7 нс |
| Выброс | ≤ 2% |
| Пилообразный сигнал | |
| Линейность | < 1% |
| Симметричность | 0 – 100% |
| Импульсный сигнал | |
| Частотный диапазон | 1 мкГц – 30 МГц |
| Ширина импульса | 10 нс – 2000 с |
| Период фронта | 7 нс – 10 с |
| Выброс | < 2% |
| Произвольный сигнал | |
| Частотный диапазон | 1 мкГц – 20 МГц |
| Глубина памяти | 8 – 32 МБ |
| Минимальное время нарастания/спада | 7 нс |
| Энергонезависимое хранилище | 7 ГБ |
| Выходной сигнал | |
| Амплитуда | ≤ 20 МГц: 1 мВ – 10 В ≤ 80 МГц: 1 мВ – 5 В |
| Импеданс | 50 Ом |
| Максимальная изоляция | 42 В к заземляющему проводу |
| Защита | от короткого замыкания и перегрузки |
| Смещение постоянного тока | |
| Диапазон | ±5 В (50 Ом) ±10 В (> 50 Ом) |
| Развертка (Sweep) | |
| Форма несущей волны | синусоидальная, прямоугольная, пилообразная, произвольная |
| Тип | линейный или логарифмический |
| Время развертки | 1 мс – 500 с ± 0,1% |
| Источник триггера | внешний, внутренний, ручной |
| BURST | |
| Форма несущей волны | синусоидальная, прямоугольная, пилообразная, импульсная, шумовая, произвольная |
| Начальная / конечная фаза | -360° … +360° |
| Время цикла | 1 мс – 500 с ± 1% |
| Источник запуска | внутренний, внешний, ручной |
| Модуляция | |
| Типы модуляции | AM, FM, PM, ASK, FSK, PSK, QPSK, OSK, PWM, SUM, QAM |
| Форма несущей волны | синусоидальная, прямоугольная, пилообразная, произвольная |
| AM | |
| Источник | внутренний / внешний |
| Модулирующая форма волны | синусоидальная, прямоугольная, пилообразная, шумовая, произвольная (1 мкГц – 200 кГц) |
| Глубина | 0 – 120% |
| FM | |
| Источник | внутренний / внешний |
| Модулирующая форма волны | синусоидальная, прямоугольная, пилообразная, шумовая, произвольная (1 мкГц – 200 кГц) |
| Частота | DC – 80 МГц |
| PM | |
| Источник | внутренний / внешний |
| Модулирующая форма волны | синусоидальная, прямоугольная, пилообразная, шумовая, произвольная (1 мкГц – 200 кГц) |
| Отклонение фазы | 0° – 360° |
| ASK, FSK, PSK | |
| Источник | внутренний / внешний |
| Модулирующая форма волны | прямоугольная с коэффициентом заполнения 50% (2 мГц – 1 МГц) |
| BPSK, QPSK | |
| Источник | внутренний PN код |
| Модулирующая форма волны | прямоугольная с коэффициентом заполнения 50% (2 мГц – 1 МГц) |
| OSK | |
| Форма несущей волны | синусоидальная |
| Источник | внутренний / внешний |
| Время колебаний | 8 нс – 200 с |
| Частота | 2 мГц – 1 МГц |
| PWM | |
| Форма несущей волны | импульсная |
| Источник | внутренний / внешний |
| Модулирующая форма волны | синусоидальная, прямоугольная, пилообразная, шумовая, произвольная (2 мГц – 50 кГц) |
| SUM | |
| Источник | внутренний / внешний |
| Модулирующая форма волны | синусоидальная, прямоугольная, линейная, импульсная, шумовая, произвольная, гармоническая |
| Модулирующая частота | 2 мГц – 100 кГц (внутренний) DC – 20 кГц (внешний) |
| Глубина | 0 – 100% |
| QAM | |
| Режим | QAM4, QAM8, QAM16, QAM32, QAM64, QAM128, QAM256 |
| Модулирующий источник | PN7, PN9, PN11, PN15, PN17, PN21, PN23, PN25 |
| Частота | 2 мГц – 100 кГц |
| Амплитуда | 10 мВ – 10 В (50 Ом) |
| Протоколы декодирования | |
| Тип протокола | SPI, I2C, UART, DARB |
| SPI | |
| Длина | 1 – 512 байт |
| Частота | 10 кГц – 40 МГц |
| Выходной уровень | TTL |
| I2C | |
| Длина | 1 – 512 байт |
| Частота | 10 кГц – 1 МГц |
| Адрес | 7/10 бит |
| Выходной уровень | TTL |
| UART | |
| Длина | 1 – 1024 байт |
| Скорость передачи | 110, 300, 1200, 2400, 4800, 9600, 19200, 38400, 56700, 115200, 230400, 460800, 921600 |
| Бит данных | 4, 5, 6, 7, 8 бит |
| Стоп бит | 1 бит, 2 бита |
| Выходной уровень | TTL |
| DARB | |
| Длина | 1 – 1024 байт |
| Скорость выборки | 1 Выб/с – 40 МВыб/с |
| Разрешение | 16 бит |
| Выходной уровень | TTL |
| Тактовый вход/выход | |
| Диапазон входной/выходной частоты | 10 МГц ± 500 Гц |
| Входное/выходное сопротивление | 10 кОм / 50 Ом |
| Триггерный вход | |
| Уровень сигнала | TTL |
| Ширина импульса | > 100 нс |
| Входное сопротивление | > 10 кОм |
| Триггерный выход | |
| Уровень сигнала | TTL |
| Ширина импульса | > 400 нс |
| Входное сопротивление | 50 Ом |
| Максимальная частота | > 1 МГц |
| Частотомер | |
| Входной уровень | TTL (200 мВ – 9 В) |
| Диапазон входной частоты | 100 МГц – 800 МГц |
| Точность | ±51 ppm |
| Разрешение по частоте | 7 бит/с |
| Общие характеристики | |
| Дисплей | 8 дюймов TFT LCD, 800 x 480 |
| Интерфейс | USB, LAN |
| Питание | 100 – 240 В AC, 45 – 440 Гц |
| Потребляемая мощность | < 50 Вт |
| Температура хранения | 10 - 40 °C |
| Влажность | < 80% |
| Габариты | 336 x 164 x 108 мм |
| Вес нетто | 3,5 кг |

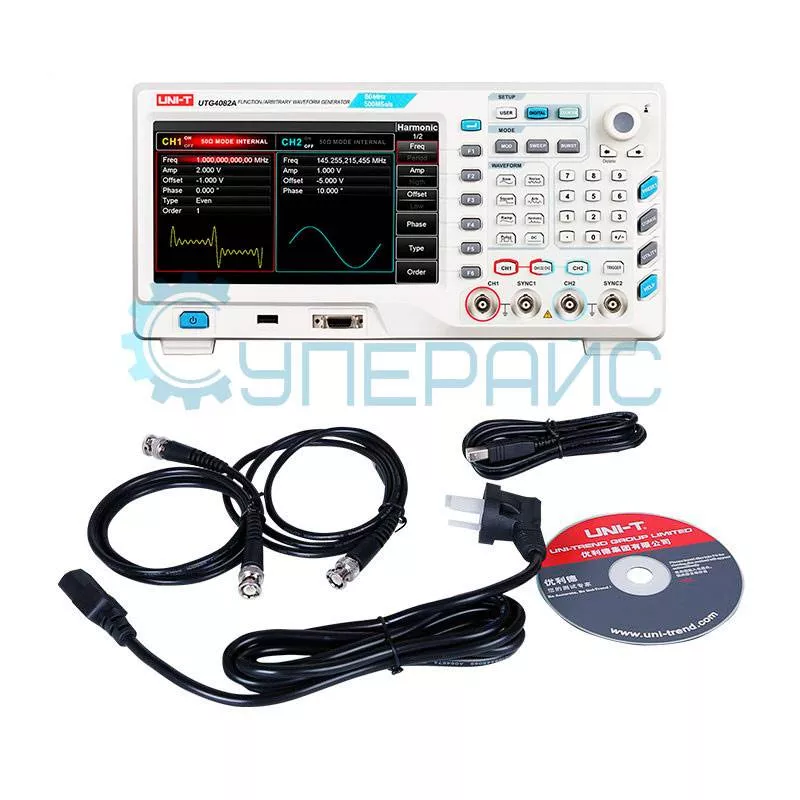

| Комплектация | генератор сигналов UNI-T UTG4082A — 1 шт кабель питания — 1 шт USB кабель — 1 шт BNC-BNC кабель — 2 шт диск с ПО — 1 шт |
Обзорная таблица генераторов высоких частот UNI-T
| Характеристики | UTG4162A | UTG4122A | UTG4082A |
| Диапазон частот | 1 мкГц - 160 МГц | 1 мкГц - 120 МГц | 1 мкГц - 80 МГц |
| Частота дискретизации на канал | 500 | ||
| Минимальная частота, Гц | 0,000001 | ||
| Вид | Настольный (стационарный) | ||
| Количество каналов | 2 | ||
| Амплитуда, Vp-p | < 10 | ||
| Вертикальное разрешение (по амплитуде) | 16 бит | ||
| Виды модуляции | PSK (ФМн)/ ШИМ/ АМ/ ЧМ/ ФМ | ||
| Генератор качающейся частоты (ГКЧ) | Линейная развертка/ Логарифмическая развертка | ||
| Диагональ встроенного дисплея (размер), дюйм | 8 | ||
| Точность, % | 0.01 | ||
| Интерфейс передачи данных | USB/ LAN | ||
