Диагностика протоколов в электронике 2026: новые интерфейсы и инструменты инженера

Время чтения: 25 минут

За последние пять лет мир электроники кардинально изменился. Скорости интерфейсов улетели в десятки гигабит, протоколы обросли многоуровневыми стеками, а старые методы диагностики работают примерно как отвёртка вместо торкса — неэффективно и грубо. Новые интерфейсы электроники 2025–2026 годов требуют принципиально иного подхода к отладке.

Например, полоса в 100 МГц была нормой. Теперь этого едва хватает для быстрых UART и SPI. Если считаете, что осциллограф на 100 МГц закроет 90% задач, у нас плохие новости. Взять, например, USB 3.2 Gen 2x2 (20 Гбит/с) — трёх- или пятилетний прибор просто не видит половины происходящего. Его полосы не хватает даже на корректное отображение фронта.

Скорости выросли экспоненциально. PCIe 5.0 выдаёт 32 ГТ/с на линию — длительность бита около 31 пикосекунды. USB4 и Thunderbolt 4 туннелируют PCIe и DisplayPort через один кабель, добавляя к физике сложнейшую логику переговоров.

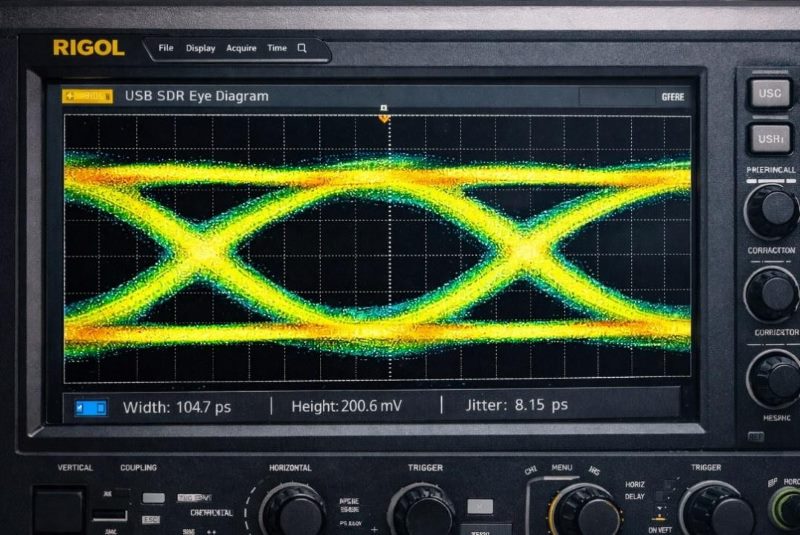

Протоколы стали многоуровневыми. Мало увидеть, что фронт есть — нужно понять, прошло ли устройство линк-тренинг, корректно ли отработало скремблирование (128b/132b кодирование). Диагностика «на глаз» по форме импульса умерла. Теперь мы смотрим глазковые диаграммы и декодируем пакеты прямо на экране.

Порог входа поднялся. 500 МГц — это теперь база для работы с USB 3.0 и автомобильными шинами. Для серьёзных интерфейсов нужны приборы с полосой 4 ГГц и выше.

Ниже разберём шесть групп протоколов, которые в 2026 году встречаются на столе разработчика.

USB 3.x перестал быть «простым шинным интерфейсом» — это стек протоколов поверх высокоскоростного SerDes. SuperSpeed-линии работают через SerDes, данные скремблируются, а кодирование 8b/10b и 128b/132b делает диагностику сложнее. На экране осциллографа видна активность, но без декодера трудно понять, где реальные пакеты. Поэтому в USB 3.x неполадка может скрываться как в физике линии, так и в протоколе.

На практике нужно смотреть два уровня:

Минимальная полоса пропускания для USB 3.2 Gen 1 — около 1 ГГц, а для Gen 2x2 уже требуется от 2–4 ГГц, иначе оценить фронты и джиттер почти невозможно.

USB4 и Thunderbolt 4 ещё сложнее — мультиплексирование потоков и туннелирование PCIe делают полноценную диагностику доступной только специализированным анализаторам уровня Ellisys или Teledyne LeCroy. Типичный кейс — устройство определяется в FS вместо SS: сначала проверяю глазковую диаграмму (eye diagram) и дифференциальную линию, затем пакеты через анализаторы протоколов USB и PCIe. В большинстве задач хватает связки осциллографа 1 ГГц и анализатора — это разумный минимум для реальной работы с USB 3.2.

Спецификация PCIe 5.0 масштабна — 32 ГТ/с на линию почти в два раза быстрее, чем PCIe 4.0. Если собрать x16 слот, получается чудовищная пропускная способность в 512 Гбит/с. Но с точки зрения диагностики это означает одно — инженеры упёрлись в потолок возможностей доступной измерительной техники.

Обычным осциллографом на PCIe 5.0 много не посмотришь. Можно проверить тактовые сигналы (REFCLK), посмотреть уровни питания на слоте, оценить целостность диффпары на низких скоростях. Этого хватит, чтобы отсечь совсем грубые ошибки вроде короткого замыкания или упавшего напряжения. Но для анализа линк-тренинга, декодирования TLP (транзакционных пакетов) или DLLP (пакетов уровня звена данных) нужна тяжёлая артиллерия.

Реальность такова — аппаратный логический анализатор для PCIe с поддержкой Gen5 стоит немало. Поэтому для рядового инженера диагностика PCIe 5.0 часто сводится к трём вещам:

Если работаете с PCIe 4.0, задача чуть проще. Осциллограф с полосой 2 ГГц и дифференциальными щупами — необходимый минимум, чтобы увидеть открытость глаза и убедиться, что линк-тренинг прошёл хотя бы до стадии Recovery. Но декодировать TLP на таком осциллографе получится, если производитель добавил соответствующую опцию в прошивку.

В современном автомобиле больше протоколов, чем в среднем офисном сервере. Если раньше автомобильная электроника ограничивалась классическим CAN, то сегодня в одной бортовой сети могут соседствовать CAN FD, LIN, FlexRay и Automotive Ethernet. CAN FD увеличил скорость передачи до 8 Мбит/с в фазе данных и изменил формат кадра, из-за чего многие старые адаптеры перестали корректно декодировать трафик.

Что видит осциллограф при работе с CAN FD:

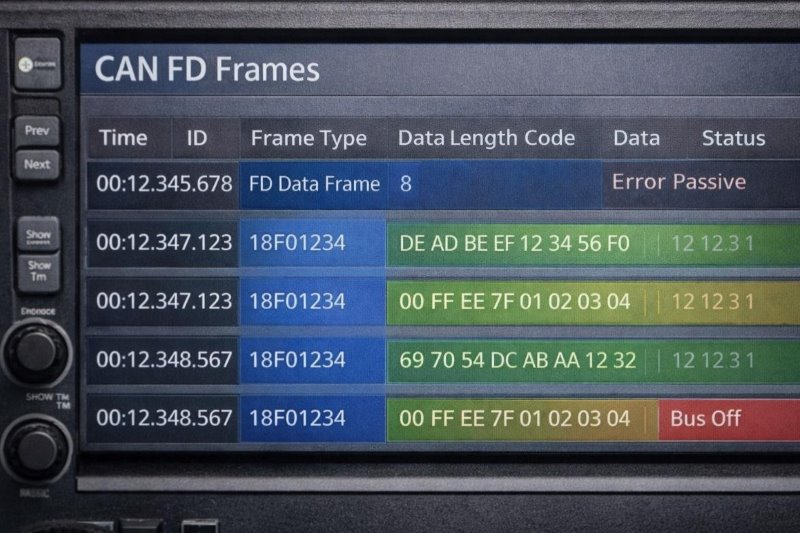

Нормальный CAN-анализатор с поддержкой FD показывает не просто «есть импульс», а ID сообщения, DLC (длину данных), сами данные, CRC. И главное — состояние шины: Error Active, Error Passive или Bus Off. В режиме Bus Off узел просто отключается от шины, и без анализатора будете гадать, почему пропала связь.

LIN (Local Interconnect Network) в 2026 году всё ещё жив, особенно в стеклоподъёмниках и сиденьях. Там всё физически просто (однопроводная линия, 12 В), но логически — сложности с расписанием (Schedule Table). Если мастер не успевает опросить слейвы, вся сеть падает. Без поддержки анализатором LIN этот момент не поймать.

С появлением Automotive Ethernet (100BASE-T1 и 1000BASE-T1) в ADAS-системах диагностика усложнилась ещё сильнее: здесь уже нужны специализированные решения уровня 10G Ethernet для тестирования оборудования, особенно на этапе производства.

На практике часто используют связку осциллографа с CAN FD-декодером и PCAN-USB: ставят триггер на конкретный CAN ID — и ловят редкий сбой, который не проявляется в обычном логировании. В таких задачах хорошо работают и современные логические анализаторы, если требуется длительный захват событий и корреляция сигналов.

Если нужно поймать редкий сбой, который происходит раз в час, просто смотреть осциллографом бесполезно.

Настраивайте триггер на интересующий CAN ID (например, блокировка дифференциала) и включаете режим последовательного декодирования.

Бывает, что подключили камеру к плате, а изображение не идёт. Как понять, в чём дело?

С MIPI-интерфейсами многие сталкиваются впервые именно в embedded-разработке. Это Raspberry Pi, NVIDIA Jetson, промышленные камеры, дисплейные модули. В отличие от привычных SPI или LVDS, здесь всё построено вокруг высокоскоростных дорожек лейна и динамического переключения режимов.

D-PHY работает на скоростях до 2,5 Гбит/с на линию, а C-PHY — до 2,5 Гсимв/с, поэтому выбор дифференциального щупа и полосы пропускания осциллографа критичен уже на этапе первого запуска.

Типичные проблемы — сбои инициализации, выпадение кадров или странные артефакты изображения. Осциллограф помогает увидеть переходы LP/HS режима, нарушения таймингов старт/стоп и проблемы согласования линии CSI-2. Но полноценная расшифровка пакетов требует специализированного MIPI-анализатора — отсюда частый запрос «что купить», хотя в реальности такие приборы редки и дороги. На практике многие инженеры используют связку осциллографа и ПО-декодера, а быстрый лайфхак — посмотреть dmesg или v4l2-ctl в Linux: иногда причина в драйвере, а не в физике линии.

Минимальный ориентир — полоса 500 МГц для D-PHY и от 1 ГГц для C-PHY. Если задача — долгий захват последовательностей и анализ таймингов, выручают современные логические анализаторы, особенно с поддержкой программных декодеров CSI-2 и DSI.

Когда речь заходит о 10-гигабитном Ethernet, многие инженеры впадают в ступор: «Это же для сисадминов с дорогущими анализаторами!». На самом деле, 10G-Ethernet сегодня встречается везде: от промышленных камер с потоковым видео до систем хранения данных и плат на базе FPGA.

Самое приятное в Ethernet — его диагностика часто не требует дорогого железа. Берёте ноутбук, ставите Wireshark, подключаетесь к коммутатору с поддержкой зеркалирования портов (port mirroring) или ставите TAP-устройство в разрыв — и видите весь трафик на уровне пакетов. Потеря пакетов, ошибки CRC, коллизии — всё это видно в логах.

Осциллограф нужен, когда проблемы уходят на физический уровень: плохой импеданс кабеля, искажение сигнала на трансформаторе, нестабильность тактового генератора SFP-модуля. Если линк то падает, то поднимается, первым делом смотрим глазковую диаграмму на выходе SFP+.

Отдельная тема — Time-Sensitive Networking (TSN). В промышленности 4.0 TSN позволяет гнать критичный ко времени трафик (например, управление станком) по той сети, что обычные данные. Диагностика TSN — это про джиттер и задержки. Тут уже нужен осциллограф с точными временными измерениями и возможностью анализа PTP (Precision Time Protocol).

Методика поиска нестабильного 10GBASE-T линка:

Для нагрузочного тестирования хорошо работает утилита iperf3. Она показывает реальную пропускную способность и потерю пакетов без всяких анализаторов.

I3C планомерно вытесняет I2C в мобильных и IoT устройствах. Скорость до 12,5 МГц, встроенные прерывания (In-Band Interrupt) и возможность горячего подключения (Hot Join) — этого у классического I2C нет. Если плата на новом STM32 или чипе Qualcomm, велика вероятность, что датчики висят на I3C.

RFFE (RF Front-End) — интерфейс управления усилителями мощности и LNA в смартфонах. При разработке RF-плат без него никуда, а поймать ошибку без декодера невозможно. Не увидеть, какая команда ушла на усилитель и почему он в защите.

SoundWire тихо заменяет I2S в аудиотрактах. Передаёт и данные, и управление по одной шине, и если в наушниках треск или пропал канал — лезть придётся именно в SoundWire.

Проблема одна — простые логические анализаторы этих протоколов не знают. Вариант — коммерческие анализаторы (Saleae Logic Pro) с готовыми библиотеками.

Выбирая логический анализатор, смотрите не только на частоту дискретизации, но и на список протоколов. В 2026 году поддержка I3C, RFFE и SoundWire — такой же базовый критерий, как количество каналов.

Чтобы не перелистывать статью каждый раз при диагностике новой платы, собрали все рекомендации в единый чек-лист:

Новичкам порой кажется, что достаточно купить один хороший осциллограф. Потом, глядя на полку с добрым десятком различных приборов (от щупов до протокольных анализаторов), понимаешь: диагностика протоколов в электронике 2026 года — это не про разовую инвестицию, а про умение вовремя подобрать нужный инструмент под конкретную задачу.

Гнаться за гигагерцами ради цифр на коробке — бессмысленно. Если отлаживаете CAN FD, хватит осциллографа на 50–100 МГц, но критически важен качественный анализатор с поддержкой FD. А если взялись за USB 3.2 — готовьтесь к тому, что 500 МГц прибор покажет только «есть сигнал», а причину сбоя придётся искать вслепую.
