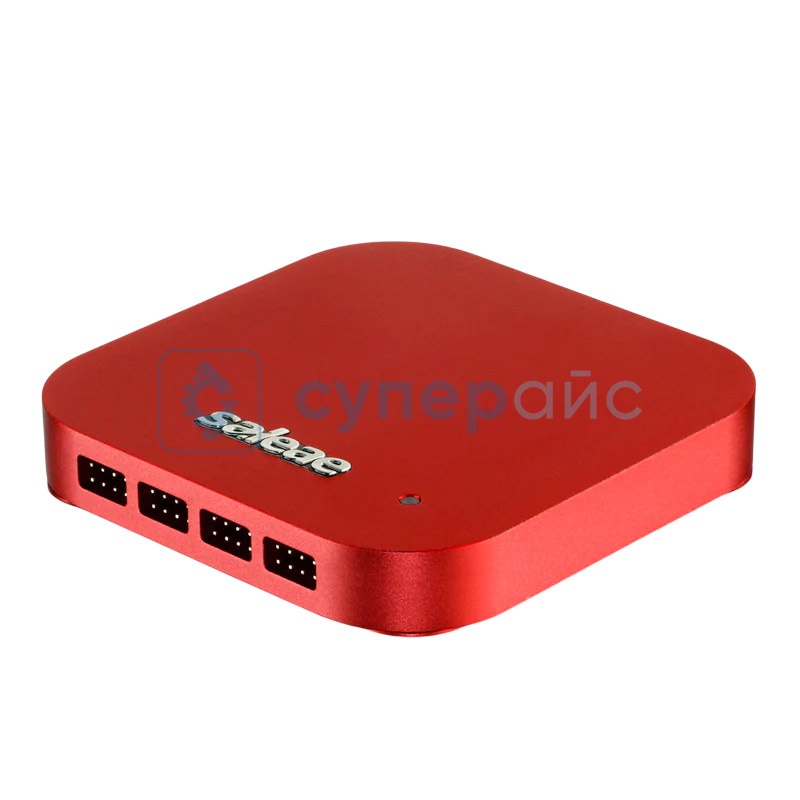

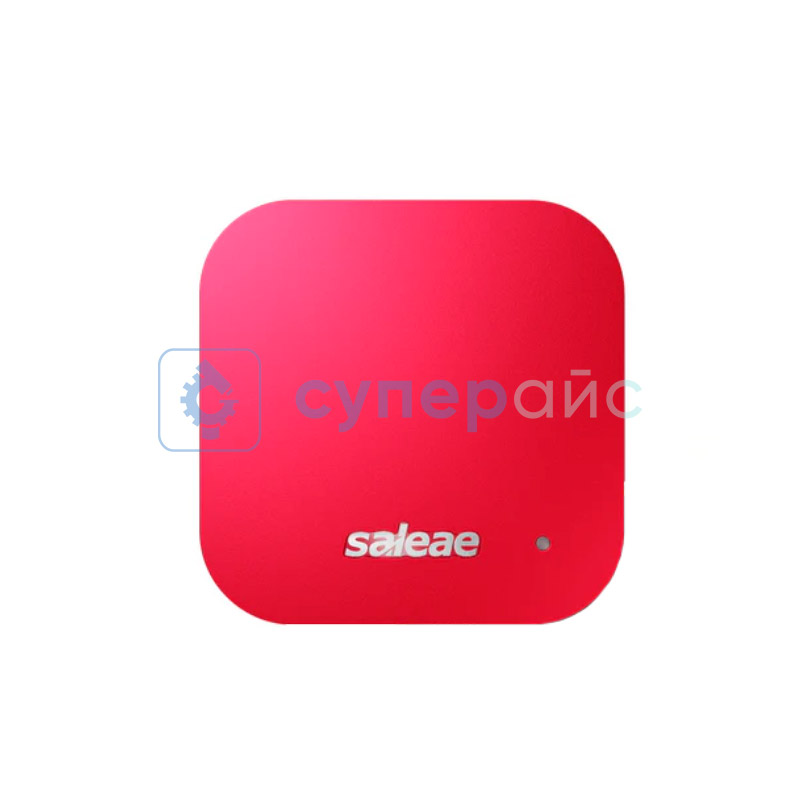

Логический тестер Saleae Logic Pro 16
Для физических лиц при заказе от 5000 рублей Почтой России
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Saleae Logic Pro 16
Общие данные
Основные характеристики
0,9
1,65
Протоколы и анализ
Описание Saleae Logic Pro 16
Технические характеристики Saleae Logic Pro 16
| Количество входных каналов | 16 |
| Входное сопротивление | 2 МОм |
| Входная емкость | 10 пФ |
| Защита входа | ± 25 В |
| Поддерживаемые проктолы |
автомобильные: CAN, CAN-FD, CAN 2.0B, LIN, ISO7816 аудио: MIDI, I2S/PCM питание и управление питанием: SMBus, USBC-PD вычислительные и периферийные: USB LS, USB FS, DisplayPort Aux, HD44780 LCD, HDMI-CEC, JTAG, LPC, LPC Clockless, NAND, SD/MMC, SDIO, SDQ, Synchronous Parallel, Gamecube Controller IoT: 1-Wire, I2C, I3C, I2S, SPI, SWD, Asynchronous Serial, Atmel SWI, IR Remote, DHTZX, Luos, PWM, TWI беспроводная связь: APDU, MIPI DSI, MIPI RFFE, SIMCARD промышленные: Modbus RTU & ASCII, DCC, DMX512, Anybus CompactCom SPI, BISS-C, MBus, Quadrature |
| Характеристики цифровых каналов | |
| Частота дискретизации | 500 МС / с |
| Полоса пропускания | 100 МГц |
| Глубина образца | 10+ Billion |
| Поддерживаемые логические уровня | 1,8 - 5,5 В |
| Поддержка работы с RS-232, 422/3, 485 | есть |
| Пороговое напряжение | 0,6 / 0,9 / 1,65 В |
| Характеристики аналоговых каналов | |
| Частота дискретизации | 50 Мвыб / с |
| Пропускная способность (- 3 дБ) | 5 МГц |
| Количество бит | 12 |
| Диапазон входного напряжения | -10 - 10 В |
| Затухание по Найквисту | - 50 дБ и больше |
| Перекрестные помехи между каналами | - 50 дБ и больше |
| Общие характеристики | |
| Интерфейс | USB 3.0 |
| Габариты изделия | 92 х 92 х 15 мм |
| Габариты упаковки | 203 х 200 х 70 мм |
| Вес нетто | 220 г |
| Вес брутто | 988 г |

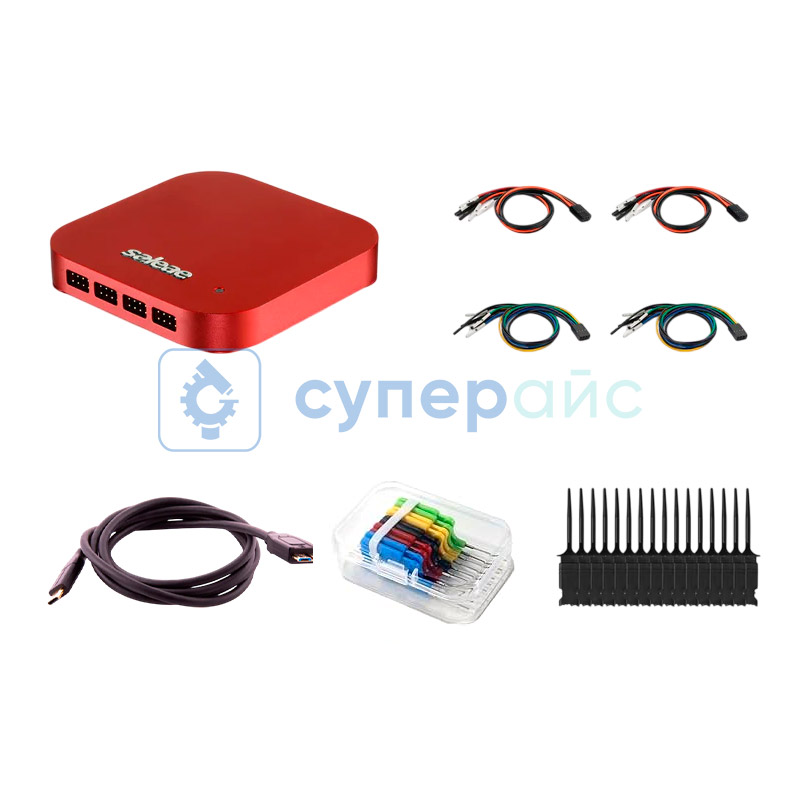

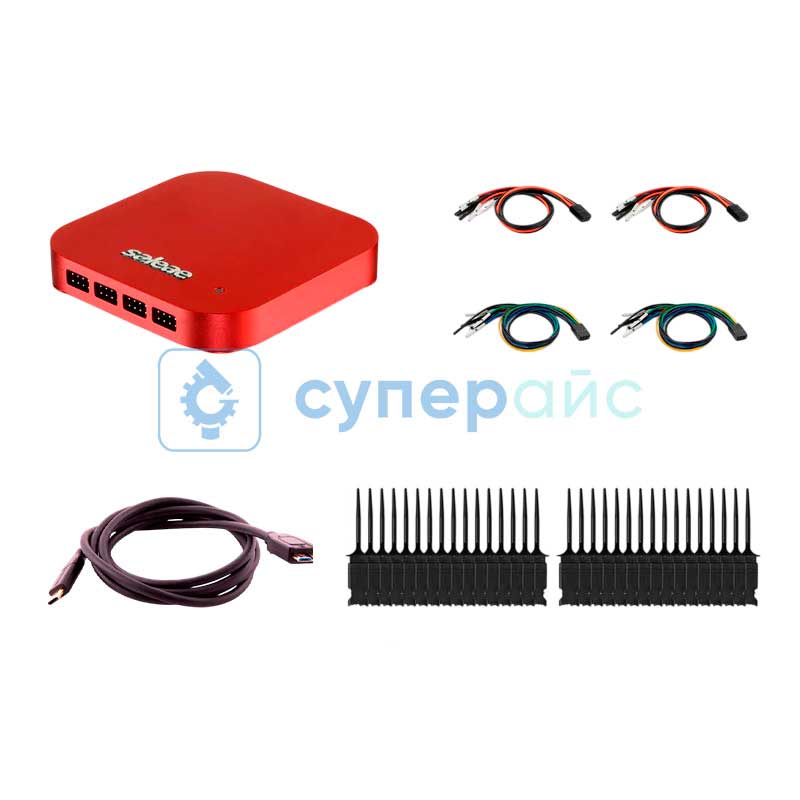

| Комплектация |
логический анализатор Saleae Logic Pro 16 - 1 шт соединительные провода - 4 шт кабель Micro USB — USB - 1 шт зажимы для тестирования - 32 шт чехол для прибора - 1 шт |
Обзорная таблица логических анализаторов Saleae
| Характеристики | Logic Pro 16 | Logic Pro 8 |
| Количество каналов | 16 | 8 |
| Максимальная частота дискретизации | 500 МС / с | |
| Максимальная полоса пропускания | 100 МГц | |
| Глубина образца | 10+ Billion | |
| Пороговое напряжение | 0,6 / 0,9 / 1,65 В | |
| Входное сопротивление | 2 МОм | |
| Интерфейс | USB 3.0 | |
Тестер Saleae Logic Pro
Логический тестер Saleae Logic Pro 16 располагает шестнадцатью каналами для параллельного анализа сигналов. Такое количество каналов помогает отслеживать работу сложных схем. Анализ происходит без переключений.
Поддерживаются логические уровни 1,2–5,5 В. Этот тестер микросхем совместим с большим списком цифровых компонентов. Диапазон напряжения сильно снижает риск повреждения тестируемой электроники.
Полоса пропускания составляет 100 МГц. Параметр повышает точность прибора. Возможна работа с быстрыми сигналами. Также снижается влияние помех на результаты измерений. Интерфейс USB 3.0 обеспечивает быструю передачу данных. Скорость помогает анализировать сигналы без задержек.
Аналоговые каналы с пропускной способностью 5 МГц (-3 дБ) расширяют сферу применения тестера.
Это превращает модель в универсальный инструмент. Пользователь может изучать поведение цифровых и простых аналоговых цепей.
Кому подойдёт прибор:
- инженерам, работающим с многошинными схемами;
- разработчикам встраиваемых интерфейсов;
- специалистам по ремонту цифровой техники;
- преподавателям, объясняющим принципы логического анализа.
Сферы применения:
- отладка протоколов связи;
- поиск сбоев в работе микросхем;
- проверка синхронизации сигналов в FPGA;
- обучение основам цифровой схемотехники.
Прибор компактный и лёгкий. Подходит для полевых работ.
