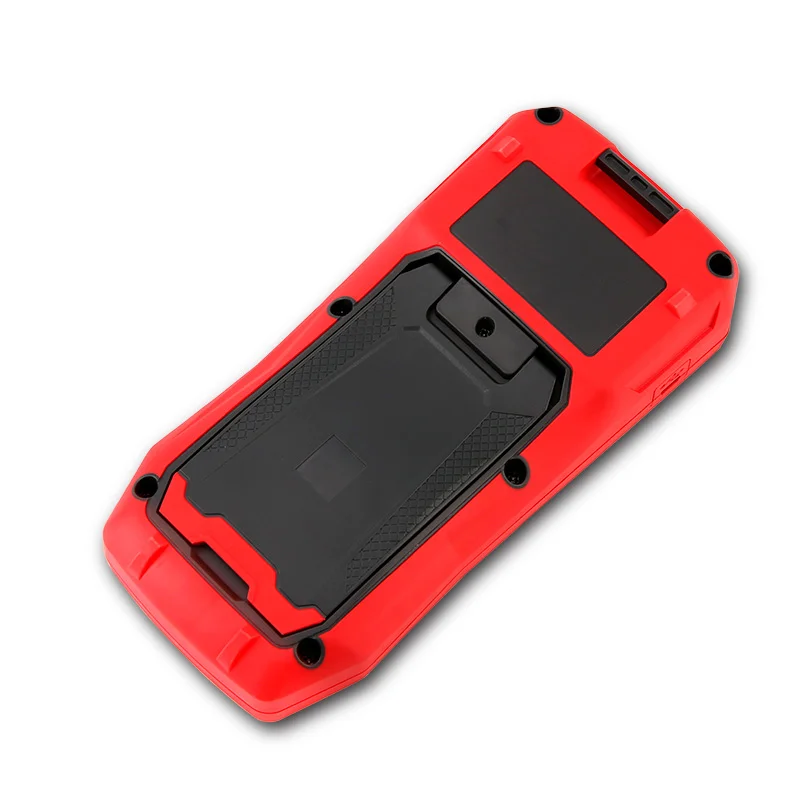

Цифровой тестер UNI-T UT622A, 10 кГц
26 889 ₽
26 889 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 1 шт.
Склад в Гуанчжоу: 5 шт.
Артикул (код товара)
19341
Модель (серия)
UT622A
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики UNI-T UT622A
Общие данные
Артикул (код товара)
19341
Производитель (бренд)
Модель (серия)
UT622A
Страна производства
Китай
Гарантия, мес.
12
Основные характеристики
Выбор пределов измерений
Ручной
Автоматический
Автоматический
Диапазон измерения ёмкости
Диапазон измерения индуктивности
Диапазон измерения сопротивления
Конфигурация
Тестируемые элементы
Резисторы
Полярные и неполярные конденсаторы
Катушки индуктивности
Полярные и неполярные конденсаторы
Катушки индуктивности
Встроенные функции и опции
Спящий режим
Функции
Измерение сопротивления
Измерение ёмкости
Измерение индуктивности
Измерение тангенса угла потерь
Измерение добротности
Измерение эквивалентного последовательного сопротивления (ESR)
Измерение фазового сдвига между током и напряжением (θ)
Память
Секундомер
Измерение ёмкости
Измерение индуктивности
Измерение тангенса угла потерь
Измерение добротности
Измерение эквивалентного последовательного сопротивления (ESR)
Измерение фазового сдвига между током и напряжением (θ)
Память
Секундомер
Общие характеристики
ИПД (Interfaces / Inputs and Outputs)
micro USB
Питание
от литиевого аккумулятора
Описание UNI-T UT622A
Технические характеристики UNI-T UT622A
| Частота тестового сигнала | 100 Гц / 120 Гц / 1 кГц / 10 кГц |
| Амплитуда напряжения | 0,1 / 0,3 / 1 В (rms) |
| Выходное сопротивление | 100 Ом |
| Измеряемые параметры | индуктивность L, емкость C, сопротивление R, импеданс |Z|, тангенс угла потерь D, добротность Q, угл сдвига фазы Θ, ESR |
| Автоматический выбор параметров | есть |
| Индуктивность | 0 мкГн - 99.999 Гн |
| Сопротивление | 0 Ом - 9.9999 МОм |
| Емкость | 0 пФ - 99.999 мФ |
| ESR | 0 Ом - 999.99 Ом |
| Тангенс угла потерь | 0.0000 - 9.9999 |
| Добротность | 0.0000 - 99999 |
| Угол сдвига фазы | -179.9° - 179.9 ° |
| Температурный коэффициент | 0,1 X (заданная точность) / (0 ~ 18 °C или 28 ~ 40 °C) |
| Порты для тестирования | трехконтактный разъем, пятиконтактный разъем |
| Скорость тестирования |
быстрая (20 раз/сек) средняя (5 раз/сек) медленная (2 раза/сек) |
| Выбор пределов измерений | ручной/автоматический |
| Диапазон допусков | 1 ~ 20 % |
| Эквивалентный режим | последовательный/параллельный |
| Калибровка | обрыв/короткое замыкание |
| Предохранитель тестовых портов | 0,1 А / 250 В |
| Максимальное значение первичных параметров | 99999 |
| Разрешение | 0,0001 |
| Максимальная точность | 0,1 % |
| Общие характеристики | |
| Интерфейс | micro-USB |
| Дисплей | двойной ЖК дисплей с подсветкой, 320 x 240 |
| Диапазон температур хранения | -20 - 50 °С |
| Диапазон рабочих температур | 0 - 40 °С |
| Питание | литий-полимерная батарея 3,7 В, 1800 мАч |
| Габариты | 93 х 192 х 44 мм |
| Вес нетто | ~ 500 г |
| Габариты упаковки | 225 x 220 x 65 мм |
| Вес брутто | 610 г |
| Комплектация |
измеритель LCR UNI-T UT622A – 1 шт USB кабель – 1 шт адаптер питания 5В, 1А - 1 шт пластина для замыкания контактов при калибровке – 1 шт провода "крокодилы" для тестирования - 1 шт |
Обзорная таблица LCR-измерителей UNI-T
| Характеристики | UT622A | UT622C | UT622E |
| Частота тестового сигнала |
100 Гц / 120 Гц / 1 кГц / 10 кГц (4 фиксированные) |
100 Гц / 120 Гц / 1 кГц / 10 кГц / 100 кГц (5 фиксированных) |
100 Гц / 120 Гц / 1 кГц / 10 кГц / 100 кГц (5 фиксированных) |
| Амплитуда напряжения | 0,1 / 0,3 / 1 В (rms) | ||
| Выходное сопротивление | 100 Ом | ||
| Максимальная точность | 0,1% | ||
| Разрешение | 0,0001 | ||
| Автоматический выбор параметров | есть | ||
| Скорость тестирования |
Быстрая: 20 раз/сек Средняя:5 раз/сек Медленная: 2 раза/сек |
||
| Измерение DCR | нет | нет | есть |
| Выбор пределов измерений | ручной/автоматический | ||
| Эквивалентный режим | последовательный/параллельный | ||
| Интерфейс | micro-USB | ||
Тестер UNI-T UT622A: Профессиональный анализ электронных компонентов
Многофункциональный LCR-метр UNI-T UT622A представляет собой прецизионный измерительный комплекс для всесторонней диагностики пассивных компонентов. Устройство с частотой тестового сигнала 10 кГц предлагает высокоточные измерения параметров электронных компонентов, предлагая расширенный набор функций для лабораторных исследований и производственного контроля. Измерительная архитектура позволяет получать достоверные результаты даже при работе с минимальными значениями параметров.
Измерительные возможности:
- Комплексный анализ индуктивности, емкости и сопротивления
- Определение импеданса и эквивалентного последовательного сопротивления
- Расчет добротности и тангенса угла потерь
- Измерение фазового сдвига в широком диапазоне
- Автоматическая идентификация характеристик компонентов
Технические особенности:
LCR-метр оснащен интеллектуальной системой калибровки, гарантирующей минимальную погрешность измерений 0,1%. Гибкая настройка амплитуды тестового сигнала (0,1/0,3/1 В) позволяет адаптировать прибор для работы с различными типами компонентов. Функция автоматического выбора пределов измерений ускоряет процесс диагностики.
Функциональные преимущества:
- Трехскоростной режим измерений до 20 раз в секунду
- Двойной ЖК-дисплей с высоким разрешением
- Несколько эквивалентных режимов измерения
- Встроенная система компенсации паразитных параметров
- Расширенная память результатов измерений
Эргономика и эксплуатация:
Прибор отличается массогабаритными характеристиками и эргономичным управлением. Автономная работа от литий-полимерного аккумулятора предлагает мобильность использования. Интерфейс micro-USB позволяет осуществлять передачу данных и зарядку устройства. Комплектация включает набор аксессуаров для немедленного начала работы.
Тестер UNI-T UT622A демонстрирует точность и надежность при решении измерительных задач, устанавливая новые стандарты в области прецизионной диагностики электронных компонентов.
Часто задаваемые вопросы
Зачем радиолюбителю отдельный RLC-метр?
Мультиметр не показывает индуктивность и оценивает ёмкость приблизительно. При сборке фильтров, контуров и импульсных узлов номинал компонента решает результат, а маркировка на детали не всегда соответствует реальности. Прибор помогает отбраковать брак до монтажа и проверить самодельные катушки, где число витков рассчитано теоретически и требует подтверждения.
Можно ли измерить самодельную катушку?
Да, ради этого RLC-метр чаще всего и покупают при намотке. Готовую катушку подключают к прибору и сравнивают полученную индуктивность с расчётной, после чего добавляют или снимают витки. Заодно смотрят добротность: низкое значение указывает на потери в сердечнике или проводе. Измерение ведут на частоте, близкой к рабочей.
Что делать, если показания скачут?
Сначала проверьте контакт: окисленные выводы и разболтанный пинцет дают нестабильную картинку. Затем уберите руки от щупов, потому что тело вносит наводку, особенно на малых ёмкостях. Помогает компенсация оснастки перед серией измерений. Если деталь стоит в схеме, скачки часто объясняются влиянием соседних элементов, и её лучше выпаять.
Нужна ли компенсация перед измерением?
Да, если работаете с малыми номиналами. Провода и пинцет обладают собственной ёмкостью и сопротивлением, которые складываются с параметрами детали. Процедура обнуления при разомкнутых и замкнутых щупах позволяет прибору вычесть эту добавку. На крупных номиналах разница незаметна, а на долях пикофарад ошибка достигает десятков процентов.
