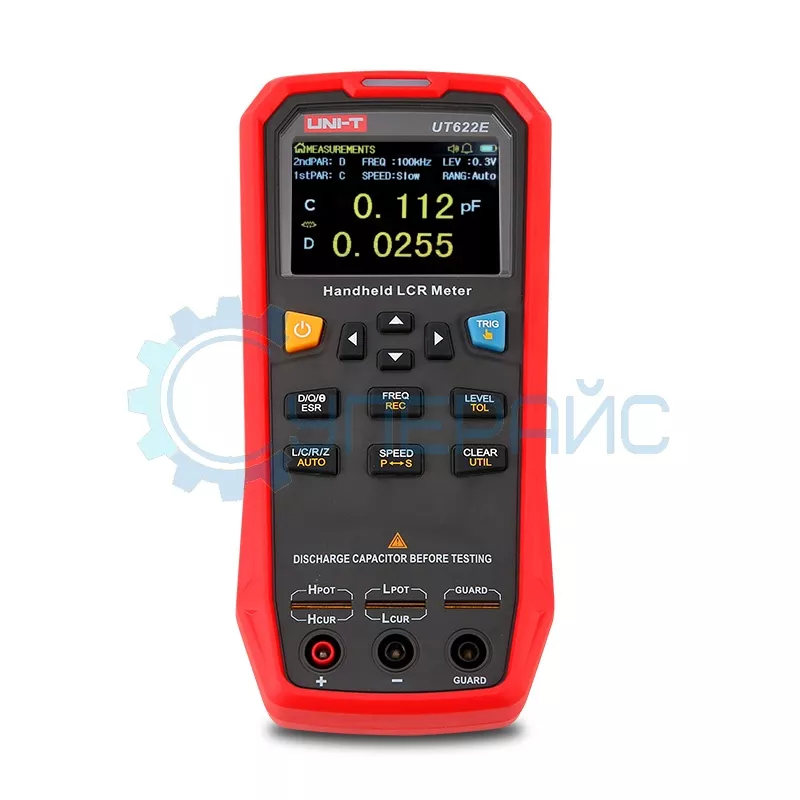

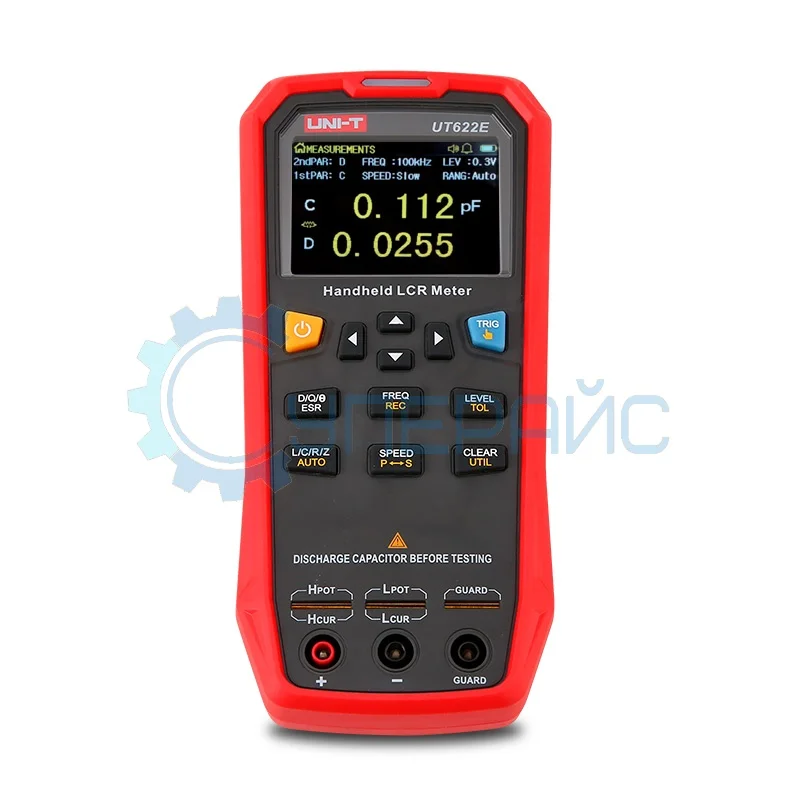

Многофункциональный тестер LCR UNI-T UT622E с режимом DCR
39 620 ₽
39 620 ₽
включая НДС: 22%
Продавец:
В наличии:
Склад в Москве: 3 шт.
Склад в Гуанчжоу: 5 шт.
Артикул (код товара)
19343
Модель (серия)
UT622E
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики UNI-T UT622E
Общие данные
Артикул (код товара)
19343
Производитель (бренд)
Модель (серия)
UT622E
Страна производства
Китай
Гарантия, мес.
12
Основные характеристики
Выбор пределов измерений
Автоматический
Конфигурация
Встроенные функции и опции
Спящий режим
Функции
Измерение сопротивления
Измерение ёмкости
Измерение сопротивления постоянному току (Rdc)
Измерение ёмкости
Измерение сопротивления постоянному току (Rdc)
Общие характеристики
ИПД (Interfaces / Inputs and Outputs)
micro USB
Описание UNI-T UT622E
Технические характеристики UT622E
| Частота тестового сигнала | 100 Гц / 120 Гц / 1 кГц / 10 кГц / 100 кГц |
| Амплитуда напряжения | 0.1 Vrms / 0.3 Vrms / 1 Vrms |
| Выходное сопротивление | 100 Ом |
| Измеряемые параметры | индуктивность L, емкость C, сопротивление R, импеданс |Z|, тангенс угла потерь D, добротность Q, угл сдвига фазы Θ, ESR |
| Автоматический выбор параметров | есть |
| Индуктивность | 0 мкГн - 99.999 Гн |
| Сопротивление | 0 Ом - 9.9999 МОм |
| Емкость | 0 пФ - 99.999 мФ |
| ESR | 0 Ом - 999.99 Ом |
| Тангенс угла потерь | 0.0000 - 9.9999 |
| Добротность | 0.0000 - 99999 |
| Угол сдвига фазы | -179.9° - 179.9 ° |
| Температурный коэффициент | 0.1 X (заданная точность) /°C (0 °C ~ 18 °C или 28 °C ~ 40 °C) |
| Порты для тестирования | трехконтактный разъем, пятиконтактный разъем |
| Скорость тестирования |
быстрая (20 раз/сек) средняя (5 раз/сек) медленная (2 раза/сек) |
| Скорость тестирования DCR |
быстрая (20 раз/сек) средняя (5 раз/сек) медленная (2 раза/сек) |
| Выбор пределов измерений | ручной/автоматический |
| Диапазон допусков | 1% ~ 20% |
| Эквивалентный режим | последовательный/параллельный |
| Калибровка | обрыв/короткое замыкание |
| Предохранитель тестовых портов | 0.1А/250В |
| Максимальное значение первичных параметров | 99999 |
| Разрешение | 0,0001 |
| Максимальная точность | 0.10% |
| Общие характеристики | |
| Интерфейс | micro-USB |
| Дисплей | двойной ЖК дисплей с подсветкой, 320 x 240px |
| Диапазон температур хранения | -20°С - +50°С |
| Диапазон рабочих температур | 0°С - +40°С |
| Питание | литий-полимерная батарея 3.7В, 1800 мАч |
| Габариты | 93 мм х 192 мм х 44 мм |
| Габариты упаковки | 230 x 220 x 65 мм |
| Вес нетто | 500 г |
| Вес брутто | 680 г |
| Комплектация | измеритель LCR UNI-T UT622E – 1 шт |
|
USB кабель – 1 шт адаптер питания 5В, 1А - 1 шт четырехконтактные тестовые провода кельвина - 1 шт пластина для замыкания контактов при калибровке – 1 шт |
|
Обзорная таблица LCR-измерителей UNI-T
| Характеристики | UT622A | UT622C | UT622E |
| Частота тестового сигнала |
100 Гц / 120 Гц / 1 кГц / 10 кГц (4 фиксированные) |
100 Гц / 120 Гц / 1 кГц / 10 кГц / 100 кГц (5 фиксированных) |
100 Гц / 120 Гц / 1 кГц / 10 кГц / 100 кГц (5 фиксированных) |
| Амплитуда напряжения | 0,1 / 0,3 / 1 В (rms) | ||
| Выходное сопротивление | 100 Ом | ||
| Максимальная точность | 0,1% | ||
| Разрешение | 0,0001 | ||
| Автоматический выбор параметров | есть | ||
| Скорость тестирования |
Быстрая: 20 раз/сек Средняя:5 раз/сек Медленная: 2 раза/сек |
||
| Измерение DCR | нет | нет | есть |
| Выбор пределов измерений | ручной/автоматический | ||
| Эквивалентный режим | последовательный/параллельный | ||
| Интерфейс | micro-USB | ||
Часто задаваемые вопросы
Чем RLC-метр лучше мультиметра для конденсаторов?
RLC-метр мерит ёмкость на заданной частоте и заодно показывает потери и добротность, поэтому ловит деталь с плохим диэлектриком. Мультиметр даёт лишь грубую ёмкость на одной частоте. Для отбраковки и точного контроля конденсаторов подходит именно RLC-метр. Поэтому для отбраковки конденсаторов по качеству диэлектрика подходит именно RLC-метр.
Зачем измерять на разных частотах?
Индуктивность и ёмкость зависят от частоты, и реальный компонент ведёт себя не одинаково на низкой и высокой частоте. Замер на рабочей частоте узла даёт достоверный результат. Набор частот у UT622E позволяет проверять детали в условиях, близких к применению. Так результат замера отражает реальное поведение детали в схеме, а не абстрактное число.
Что показывают добротность и тангенс потерь?
Добротность отражает, насколько катушка или конденсатор близки к идеалу, а тангенс потерь показывает долю рассеиваемой энергии. Высокие потери говорят об износе или браке детали. Эти величины помогают отличить исправный компонент от внешне целого, но ухудшившегося. Поэтому по этим величинам легко отсеять компонент, который внешне цел, но уже ослаб.
Нужен ли RLC-метр для ремонта бытовой техники?
Для точной проверки катушек, дросселей и конденсаторов в блоках питания и платах прибор очень полезен. Он находит деталь, ушедшую от номинала, которую мультиметр не выявит. Если ремонт частый и связан с реактивными компонентами, RLC-метр окупается быстро. При частом ремонте с катушками и конденсаторами такой прибор окупается довольно быстро.
