Измеритель емкости и ESR JINGYAN MEC-100
Артикул (код товара): 9310
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
10 600 ₽
10 600 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 5 шт.
Артикул (код товара)
9310
Модель (серия)
MEC-100
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики JINGYAN MEC-100
Общие данные
Артикул (код товара)
9310
Производитель (бренд)
Модель (серия)
MEC-100
Страна производства
Китай
Гарантия, мес.
12
Основные характеристики
Выбор пределов измерений
Автоматический
Диапазон измерения ёмкости
Диапазон измерения сопротивления
Конфигурация
Тестируемые элементы
Резисторы
Полярные и неполярные конденсаторы
Полярные и неполярные конденсаторы
Встроенные функции и опции
Спящий режим
Функции
Измерение сопротивления
Измерение ёмкости
Измерение ёмкости
Общие характеристики
ИПД (Interfaces / Inputs and Outputs)
micro USB
Питание
от порта USB
от батареек типа "АА" 1,5 В
от батареек типа "АА" 1,5 В
Описание JINGYAN MEC-100
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ JINGYAN MEC-100
| Характеристики измерителя ESR | |||||
| Режим измерения | автоматический | ||||
| Точность | < 1% | ||||
| Диапазон измерения емкости | 0.01 мкФ - 470 мкФ | ||||
| Диапазон измерения сопротивления | 0.001 Ом - 470 МОм | ||||
| Измеряемое напряжение | < 0.8 В | ||||
| Напряжение разомкнутой цепи | 1.25 В | ||||
| Рабочий ток | 0.02 А | ||||
| Разрешение | 5 цифр | ||||
| Индикатор разряженности батареи | есть | ||||
| Измерение сопротивления | |||||
| Предел | Точность | Время отклика | |||
| 0,001 Ом - 0,47 Ом | 1% + 1 | 0,4 с | |||
| 0,47 Ом - 4,70 Ом | 1% + 1 | 0,4 с | |||
| 4,70 Ом - 47,00 Ом | 1% + 2 | 0,4 с | |||
| 47,00 Ом - 470,00 Ом | 2% + 2 | 0,4 с | |||
| Измерение емкости | |||||
| Предел | Точность | Время отклика | |||
| 0,01 мкФ - 0,47 мкФ | 1% + 2 | 0,2 с - 1 с | |||
| 4,70 мкФ - 47,00 мкФ | 1% + 1 | 0,2 с - 2 с | |||
| 47,00 мкФ - 470,00 мкФ | 1% + 1 | 0,2 с - 2 с | |||
| 470,0 мкФ - 470,00 мФ | 3% + 1 | 0,2 с - 30 с | |||
| Общие характеристики | |||||
| Дисплей | LCD | ||||
| Питание | батарея АА 1.5 В х 2, длительность работы > 80 часов | ||||
| Интерфейс передачи данных | micro USB (5 В) | ||||
| Рабочая температура | от 0 °C до +50 °C | ||||
| Габариты | 145 х 73 х 28 мм | ||||
| Вес брутто | 268 г | ||||

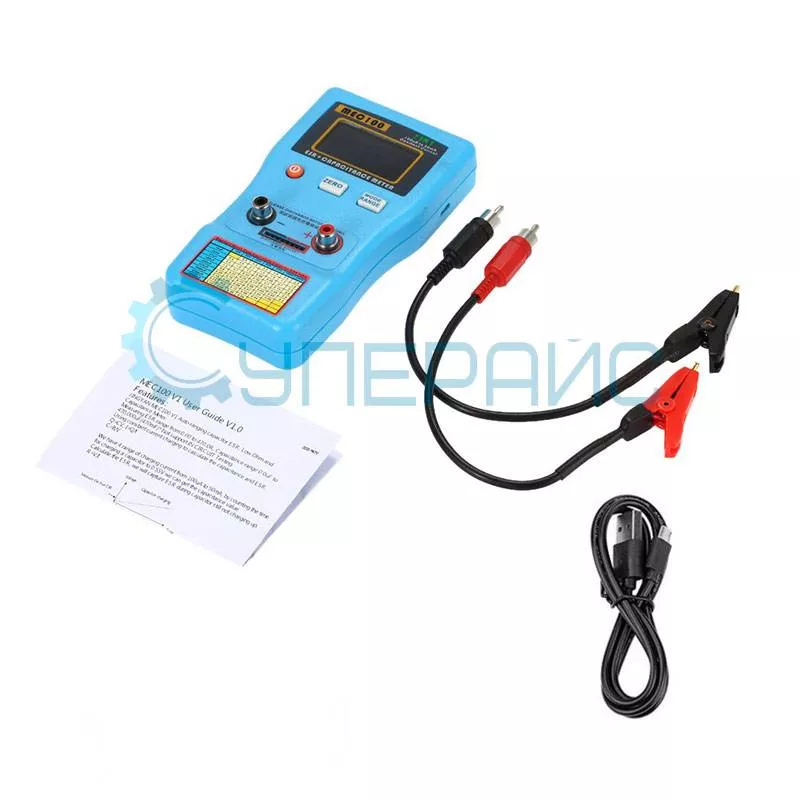

| Комплектация | цифровой измеритель JINGYAN MEC-100 – 1 шт | ||||
|
USB кабель – 1 шт щупы – 1 комплект инструкция по эксплуатации – 1 шт |
|||||
Часто задаваемые вопросы
Чем RLC-метр лучше мультиметра с режимом ёмкости?
Мультиметр заряжает конденсатор и считает время, поэтому видит только ёмкость и достаточно грубо. RLC-метр подаёт переменный сигнал и разделяет отклик на активную и реактивную составляющие, показывая потери и добротность. Именно потери выдают деградировавший электролит, который по ёмкости ещё укладывается в допуск.
Нужно ли выпаивать деталь перед измерением?
Выпаивать почти всегда нужно. Параллельно подключённые элементы схемы шунтируют измеряемый компонент, и прибор покажет сумму всей цепи. Иногда достаточно отпаять один вывод, чтобы разорвать связь с платой. Внутрисхемные оценки годятся лишь для быстрого поиска короткого замыкания, а не для точных чисел.
Что означает выбор частоты измерения?
Частота задаёт условия, в которых проверяется деталь. Электролит в фильтре импульсного блока работает на десятках килогерц, и потери на этой частоте отличаются от значений на сотне герц. Поэтому измеряют ближе к рабочей частоте узла. Для обычных резисторов и крупных ёмкостей разница почти незаметна.
Чем отличаются последовательная и параллельная схемы замещения?
Это две модели одной детали. Последовательная удобна для элементов с малым импедансом: крупных ёмкостей и катушек, где потери складываются с реактивным сопротивлением. Параллельная лучше описывает мелкие ёмкости и утечку изоляции. Прибор считает по выбранной модели, поэтому при сравнении результатов режим нужно указывать.
