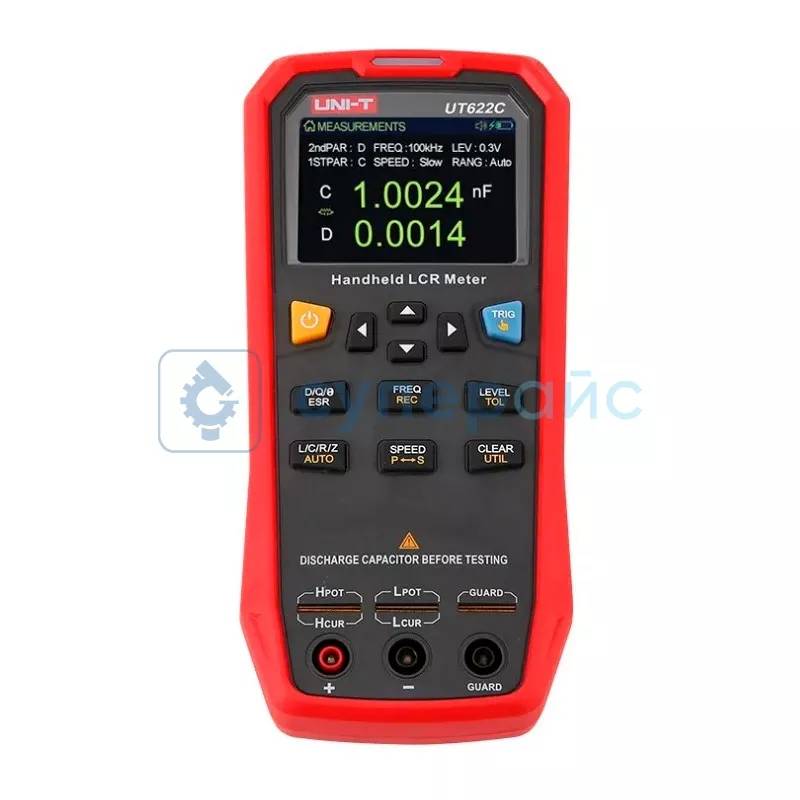

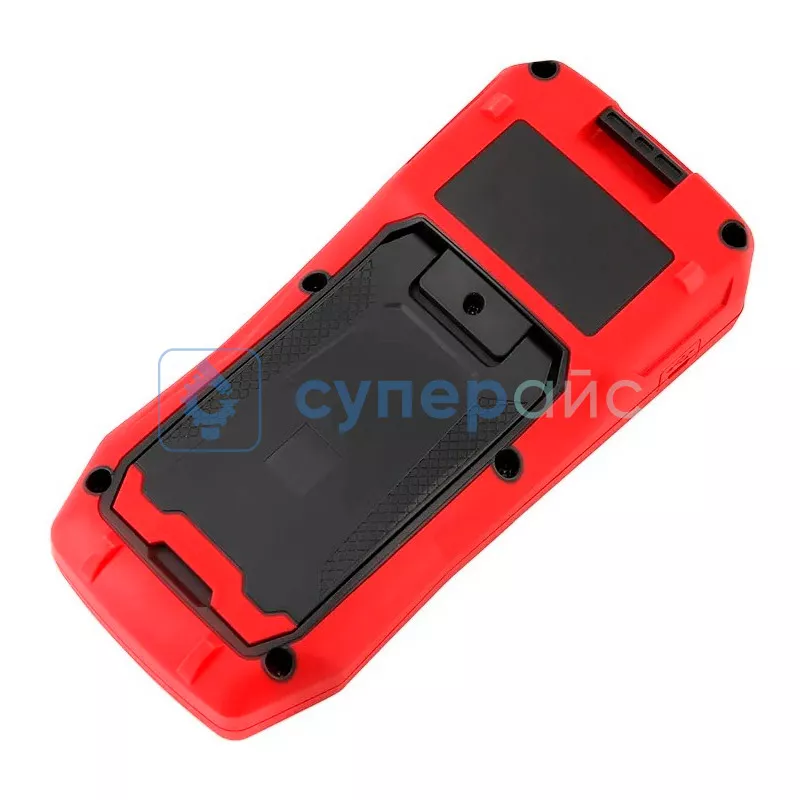

LCR метр UNI-T UT622C, 100 кГц
27 840 ₽
27 840 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 1 шт.
Склад в Гуанчжоу: 5 шт.
Артикул (код товара)
19342
Модель (серия)
UT622C
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики UNI-T UT622C
Общие данные
Артикул (код товара)
19342
Производитель (бренд)
Модель (серия)
UT622C
Страна производства
Китай
Гарантия, мес.
12
Основные характеристики
Выбор пределов измерений
Ручной
Автоматический
Автоматический
Диапазон измерения ёмкости
Диапазон измерения индуктивности
Диапазон измерения сопротивления
Конфигурация
Тестируемые элементы
Резисторы
Полярные и неполярные конденсаторы
Катушки индуктивности
Полярные и неполярные конденсаторы
Катушки индуктивности
Встроенные функции и опции
Спящий режим
Функции
Измерение сопротивления
Измерение ёмкости
Измерение индуктивности
Измерение тангенса угла потерь
Измерение добротности
Измерение эквивалентного последовательного сопротивления (ESR)
Измерение фазового сдвига между током и напряжением (θ)
Память
Подсветка экрана
Измерение ёмкости
Измерение индуктивности
Измерение тангенса угла потерь
Измерение добротности
Измерение эквивалентного последовательного сопротивления (ESR)
Измерение фазового сдвига между током и напряжением (θ)
Память
Подсветка экрана
Общие характеристики
ИПД (Interfaces / Inputs and Outputs)
micro USB
Питание
от литиевого аккумулятора
Описание UNI-T UT622C
Технические характеристики UT622C
| Частота тестового сигнала | 100 Гц / 120 Гц / 1 кГц / 10 кГц / 100 кГц |
| Амплитуда напряжения | 0.1 Vrms / 0.3 Vrms / 1 Vrms |
| Выходное сопротивление | 100 Ом |
| Измеряемые параметры | индуктивность L, емкость C, сопротивление R, импеданс |Z|, тангенс угла потерь D, добротность Q, угл сдвига фазы Θ, ESR |
| Автоматический выбор параметров | есть |
| Индуктивность | 0 мкГн - 99.999 Гн |
| Сопротивление | 0 Ом - 9.9999 МОм |
| Емкость | 0 пФ - 99.999 мФ |
| ESR | 0 Ом - 999.99 Ом |
| Тангенс угла потерь | 0.0000 - 9.9999 |
| Добротность | 0.0000 - 99999 |
| Угол сдвига фазы | -179.9° - 179.9 ° |
| Температурный коэффициент | 0.1 X (заданная точность) /°C (0 °C ~ 18 °C или 28 °C ~ 40 °C) |
| Порты для тестирования | трехконтактный разъем, пятиконтактный разъем |
| Скорость тестирования |
быстрая (20 раз/сек) средняя (5 раз/сек) медленная (2 раза/сек) |
| Выбор пределов измерений | ручной/автоматический |
| Диапазон допусков | 1% ~ 20% |
| Эквивалентный режим | последовательный/параллельный |
| Калибровка | обрыв/короткое замыкание |
| Предохранитель тестовых портов | 0.1А/250В |
| Максимальное значение первичных параметров | 99999 |
| Разрешение | 0,0001 |
| Максимальная точность | 0.10% |
| Общие характеристики | |
| Интерфейс | micro-USB |
| Дисплей | двойной ЖК дисплей с подсветкой, 320 x 240px |
| Диапазон температур хранения | -20°С - +50°С |
| Диапазон рабочих температур | 0°С - +40°С |
| Питание | литий-полимерная батарея 3.7В, 1800 мАч |
| Габариты | 93 мм х 192 мм х 44 мм |
| Вес нетто | 500 г |
| Комплектация | измеритель LCR UNI-T UT622C – 1 шт |
|
USB кабель – 1 шт адаптер питания 5В, 1А - 1 шт четырехконтактные тестовые провода кельвина - 1 шт пластина для замыкания контактов при калибровке – 1 шт |
|
Обзорная таблица LCR-измерителей UNI-T
| Характеристики | UT622A | UT622C | UT622E |
| Частота тестового сигнала |
100 Гц / 120 Гц / 1 кГц / 10 кГц (4 фиксированные) |
100 Гц / 120 Гц / 1 кГц / 10 кГц / 100 кГц (5 фиксированных) |
100 Гц / 120 Гц / 1 кГц / 10 кГц / 100 кГц (5 фиксированных) |
| Амплитуда напряжения | 0,1 / 0,3 / 1 В (rms) | ||
| Выходное сопротивление | 100 Ом | ||
| Максимальная точность | 0,1% | ||
| Разрешение | 0,0001 | ||
| Автоматический выбор параметров | есть | ||
| Скорость тестирования |
Быстрая: 20 раз/сек Средняя:5 раз/сек Медленная: 2 раза/сек |
||
| Измерение DCR | нет | нет | есть |
| Выбор пределов измерений | ручной/автоматический | ||
| Эквивалентный режим | последовательный/параллельный | ||
| Интерфейс | micro-USB | ||
Часто задаваемые вопросы
Зачем нужен RLC-метр, если есть мультиметр?
Мультиметр меряет сопротивление постоянным током и почти ничего не говорит о поведении детали на переменном сигнале. RLC-метр подаёт тестовую частоту и раскладывает отклик на активную и реактивную части, поэтому показывает реальную ёмкость, индуктивность и потери. Для проверки электролитов, дросселей и трансформаторов разница между приборами принципиальная.
Почему результат зависит от тестовой частоты?
Реальный компонент ведёт себя не как идеальный элемент: у конденсатора есть паразитная индуктивность выводов, у катушки собственная ёмкость и потери в сердечнике. С ростом частоты вклад этих факторов меняется, поэтому и измеренное значение отличается. Разумно проверять деталь на частоте, близкой к рабочей в вашей схеме, а результаты сравнивать при одинаковых настройках.
Можно ли измерять конденсаторы прямо в схеме?
Внутрисхемное измерение часто даёт заниженный или завышенный результат, потому что параллельно детали работает вся обвязка. Для грубой отбраковки такой замер иногда годится, для точной оценки компонент выпаивают хотя бы одним выводом. Перед любым подключением плату обязательно обесточивают и разряжают конденсаторы, иначе прибор рискует получить остаточное напряжение.
Что даёт калибровка измерительных проводов?
Компенсация холостого хода и короткого замыкания убирает вклад самих проводов и пинцета в результат. Без неё паразитная ёмкость и сопротивление оснастки заметно искажают измерение малых номиналов. Процедуру повторяют при смене оснастки, тестовой частоты и после длительного простоя. На больших номиналах эффект малозаметен, на мелких SMD он решает всё.
