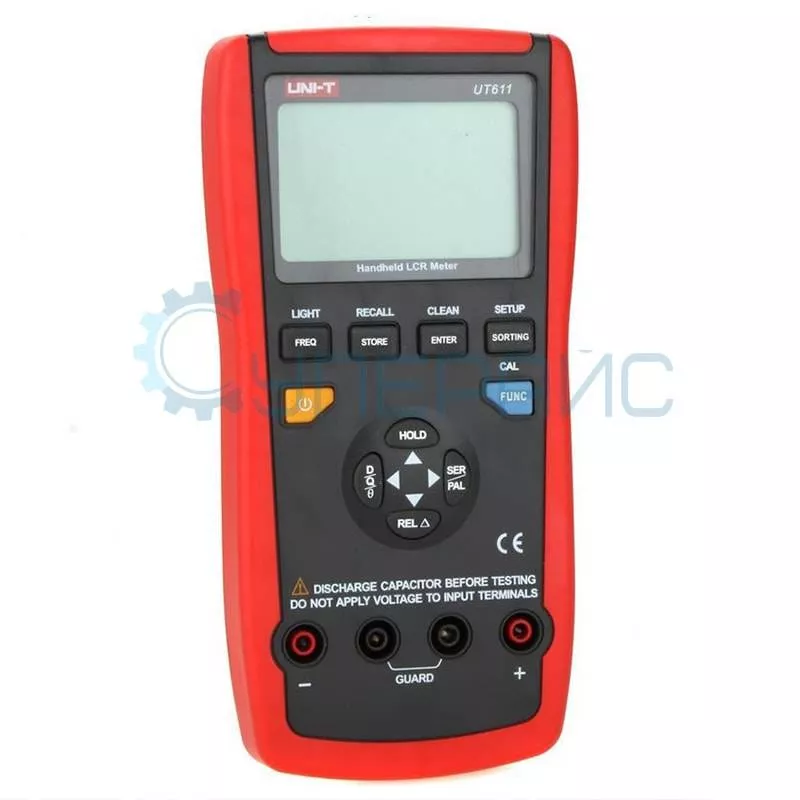

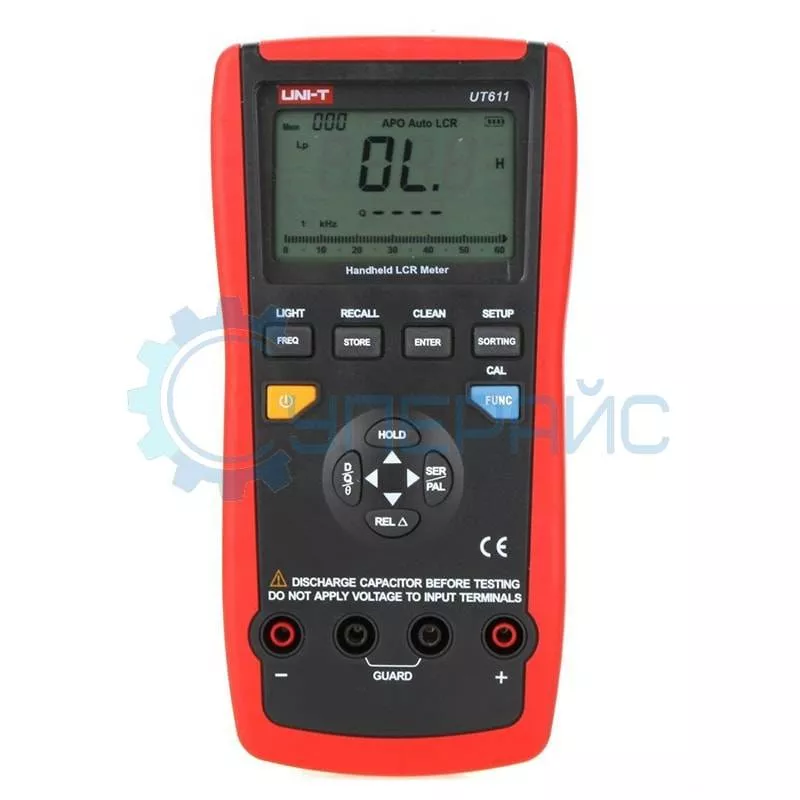

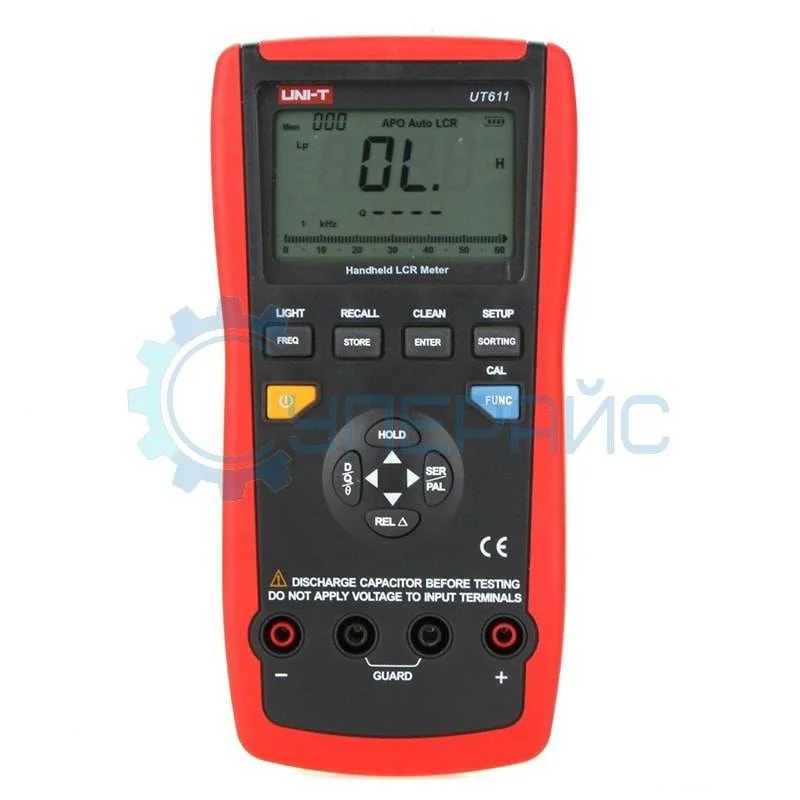

Измеритель LCR UNI-T UT611
20 220 ₽
20 220 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 5 шт.
Артикул (код товара)
1348
Модель (серия)
UT611
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики UNI-T UT611
Общие данные
Артикул (код товара)
1348
Производитель (бренд)
Модель (серия)
UT611
Страна производства
Китай
Гарантия, мес.
12
Основные характеристики
Выбор пределов измерений
Автоматический
Диапазон измерения ёмкости
Диапазон измерения индуктивности
Диапазон измерения сопротивления
Конфигурация
Тестируемые элементы
Резисторы
Полярные и неполярные конденсаторы
Катушки индуктивности
Полярные и неполярные конденсаторы
Катушки индуктивности
Встроенные функции и опции
Спящий режим
Функции
Измерение сопротивления
Измерение ёмкости
Измерение индуктивности
Измерение тангенса угла потерь
Измерение добротности
Измерение фазового сдвига между током и напряжением (θ)
Измерение ёмкости
Измерение индуктивности
Измерение тангенса угла потерь
Измерение добротности
Измерение фазового сдвига между током и напряжением (θ)
Общие характеристики
ИПД (Interfaces / Inputs and Outputs)
Нет
Питание
от батарейки типа «Крона» 9 В
Описание UNI-T UT611
Технические характеристики
| Выбор пределов измерений | автоматический |
| Индуктивность | 600 мГн - 200 Гн ± (0,5 % + 5) |
| Сопротивление | 60 Ом - 20 МОм ± (0,5 % + 5) |
| Емкость | 600 пФ - 10 мФ ± (0,5 % + 5) |
| Частота тестового сигнала | 100 Гц / 120 Гц / 1 кГц / 10 кГц |
| Амплитуда напряжения | 0,5 Vrms |
| Измеряемые параметры | индуктивность L, емкость C, сопротивление R, импеданс |Z|, тангенс угла потерь D, добротность Q, угл сдвига фазы Θ |
| Выходное сопротивление | 120 Ом |
| Количество отсчетов (основной дисплей) | 6000 |
| Количество отсчетов (дополнительный дисплей) | 1000 |
| Память последних измерений | 1000 показаний |
| Разрешение | 0,001 |
| Аналоговая шкала | 31 деление |
| Функция "Data Hold" (удержание данных) | да |
| Режим относительных измерений (Relative Mode) | да |
| Режим сравнительных измерений (сортировка) | да |
| Калибровка | по разомкнутой и короткозамкнутой цепи |
| Выбор режимовпоследовательного или параллельного подключения | да |
| Измерения по постоянному и переменному току | да |
| Режим одиночных измерений | R / C / L / DCR |
| Индикатор низкого заряда батареи | да (менее 6,8 В) |
| Автоматическое отключение | да (около 5 минут) |
| Дополнительный дисплей | тангенс угла потерь, добротность, угол сдвига фаз, % |
| Общие характеристики | |
| Цвет | красный и серый |
| Дисплей | двойной ЖК дисплей с подсветкой, 40 мм × 63 мм |
| Подсветка экрана | да (LCD) |
| Диапазон температур хранения | -20 - 50 °С |
| Диапазон рабочих температур | 0 - 40 °С |

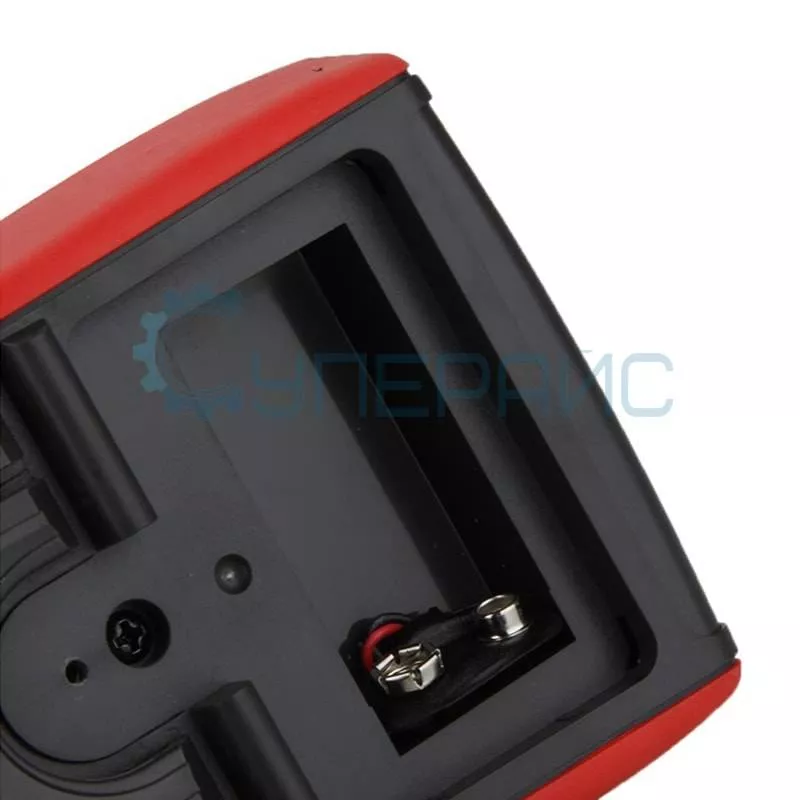

| Питание | батарейкатипоразмера6F22 (9 В × 1) |
| Габариты изделия | 193 х 96 х 47 мм |
| Габариты упаковки | 290 х 225 х 70 мм |
| Вес нетто | 370 г |
| Вес брутто | 863 г |

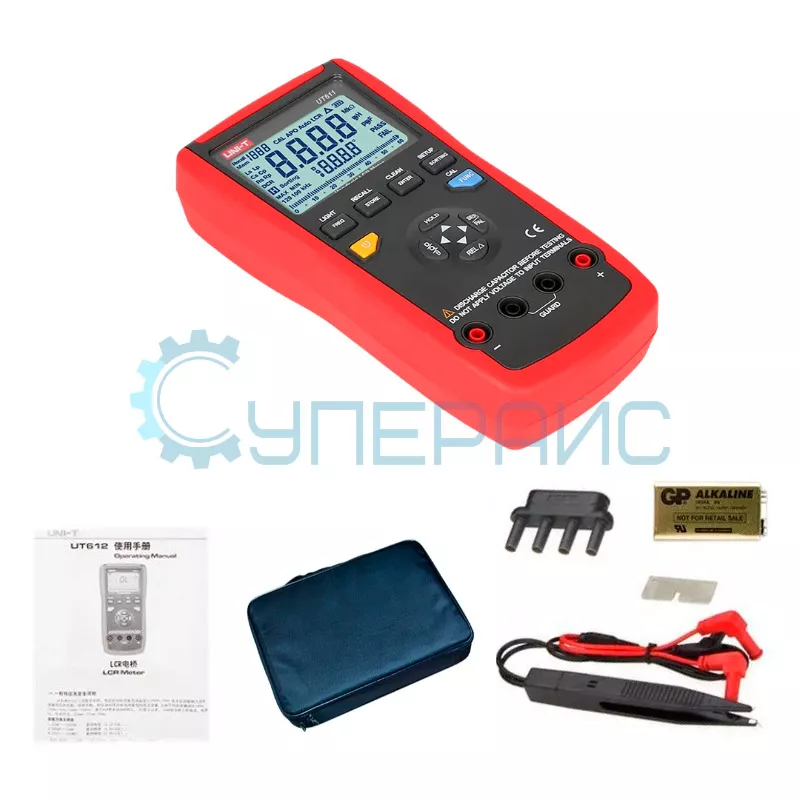

| Комплектация | измеритель LCR UNI-T UT611 – 1 шт |
|

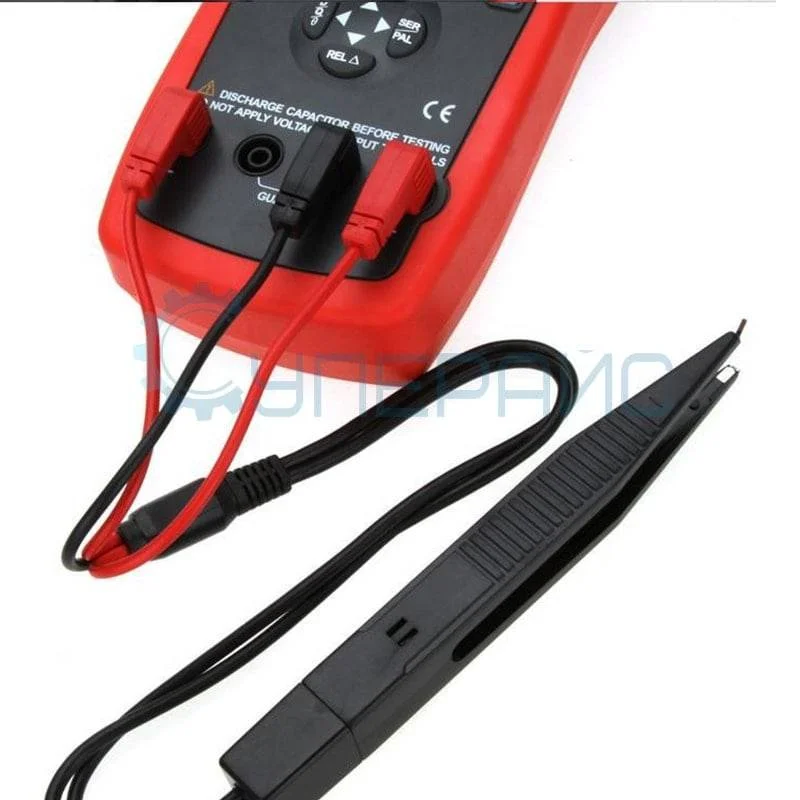

SMD пинцет 1 шт батарейка типоразмера 6F22 – 1 шт переходник для измерения компонентов – 1 шт металлическая пластинка для замыкания контактов при калибровке – 1 шт инструкция по эксплуатации – 1 шт чехол для транспортировки – 1 шт |
|
Измерители LCR компании UNI-T серии UT610 имеют высокие стандарты безопасности и качества. Это надежные, высокопроизводительные и многофункциональные измерительные приборы, с автоматической подстройкой диапазона измерения. Измеритель LCR UNI-T UT611 - стабильный и удобный прибор, предназначенный для измерения индуктивности, емкости и сопротивления. Помимо этого, RLC метр способен измерять параметры цепей (добротность, коэффициент потерь, фазовый сдвиг и т.д.) на различных частотах 100 Гц / 120 Гц / 1 кГц / 10 кГц. Прибор оснащен ЖК дисплеем с максимальной разрядностью 6000, позволяет производить измерения по параллельной и последовательной схемам, имеет функции калибровки и сортировки. Прибор имеет малое энергопотребление и режим автоматического отключения. В комплекте с LCR метром UT611 поставляется кейс для транспортировки.
Статьи и инструкции:
Часто задаваемые вопросы
Чем LCR-метр лучше мультиметра с режимом ёмкости?
Мультиметр оценивает ёмкость по времени заряда и не показывает потери в конденсаторе. LCR-метр подаёт переменный сигнал и раскладывает результат на реактивную и активную составляющие, поэтому видит рост эквивалентного последовательного сопротивления. Именно эта величина выдаёт высохший электролит, у которого ёмкость ещё близка к номиналу, а работать в схеме он уже не может.
Зачем в приборе несколько частот измерения?
Свойства компонентов зависят от частоты, поэтому одна тестовая частота даёт неполную картину. Крупные ёмкости и силовые дроссели корректнее оценивать на низких частотах, малые индуктивности и высокочастотные конденсаторы - на высоких. Возможность выбора частоты позволяет измерять компонент в условиях, близких к его реальному режиму работы в схеме.
Можно ли измерять компоненты прямо на плате?
Результат почти всегда искажается, поскольку параллельно подключены остальные элементы схемы. Для грубой оценки годности иногда хватает и такого измерения, но точное значение получают только после выпаивания или отсоединения одного вывода. Конденсаторы перед проверкой обязательно разряжают, иначе накопленный заряд повредит вход измерительного прибора.
Что показывает добротность и тангенс потерь?
Обе величины описывают, сколько энергии компонент теряет вместо накопления. Высокая добротность катушки говорит о малых потерях в проводе и сердечнике, что важно для колебательных контуров и фильтров. Тангенс потерь у конденсатора растёт по мере старения диэлектрика и служит ранним признаком деградации. Эти параметры помогают отбраковывать компоненты с формально верным номиналом.
