Электрические принципиальные схемы: что это и зачем

Время чтения: 12 минут

Если вы читаете этот материал, значит, у вас есть интерес к электронике. Возможно, вы уже пробовали ремонтировать или разрабатывать устройства. Возможно, держите в руках неисправный прибор и хотите понять, как его восстановить. А может, планируете первый проект, например, на базе Arduino, но не решаетесь приступить без понимания схем.

Сложность электросхем — распространённое ощущение. Они поставят в тупик и новичка-радиолюбителя, и инженера. Однако трудность чаще связана не с самой схемой, а с отсутствием навыка её «чтения». Как только появляется понимание структуры, логики построения и назначения условных обозначений, она перестаёт быть набором линий и символов, превращается в понятное описание работы устройства.

Полностью охватить тему невозможно даже несколькими книгами, потому что разработка электронных устройств (и их схем) — процесс творческий. Зачастую результат сильно зависит от квалификации инженера и его предпочтений («экзотические» схемотехнические решения, нестандартное применение электронных компонентов и т. д.), порой неочевидных для будущих исследователей плодов его труда. А навык «узнавания» узлов на ПЭС требует опыта, достигаемого с годами. Но общее представление, что такое электросхемы и что на них встречается, можно дать и в рамках одной статьи.

В электронике, как правило, сталкиваются с тремя разновидностями: блок-схема, принципиальная и монтажная. Каждая служит определённой цели:

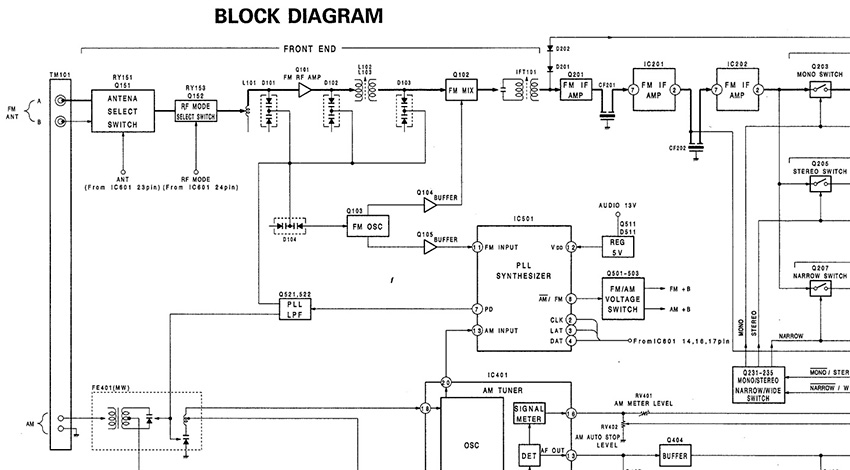

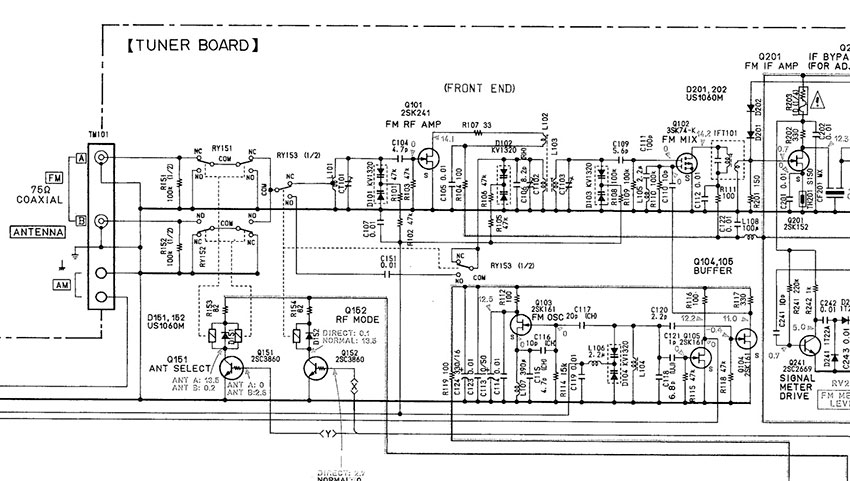

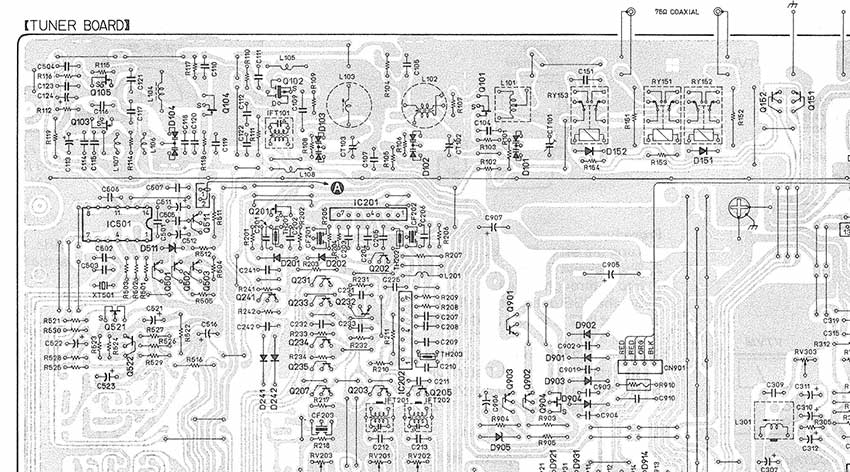

При поиске неисправности в незнакомом устройстве диагностику начинают с блок-схемы — она помогает определить вероятный проблемный узел. Затем обращаются к принципиальной схеме или её фрагменту, чтобы увидеть состав узла и все входящие в него компоненты. Когда круг подозреваемых элементов определён, по монтажной схеме находят их физическое расположение на плате и переходят к проверке и замене.

В зависимости от конструкции устройство сопровождается и другой документацией:

Однако в рамках статьи рассматриваются именно принципиальные схемы и применяемые на них условные обозначения.

ПЭС подобна дорожной карте: электронные компоненты выступают «пунктами», а электрические соединения — «дорогами» между ними. Как и карты, схемы могут быть простыми — в пределах одного узла, — или масштабными, охватывающими сложные многоблочные системы.

Дорожная карта показывает структуру транспортной сети и связи между её элементами — улицами, районами, городами и странами. Аналогично ПЭС отображает электрические взаимосвязи между отдельными компонентами, сформированными из них узлами и функциональными блоками. Её задача — наглядно представить состав системы и, что принципиально важно, логику взаимодействия всех её элементов.

Назначение ПЭС — визуально отображать электронные компоненты и их электрические соединения, формирующие устройство

Уберите любой из этих элементов — и схема перестанет быть принципиальной. Без компонентов она превратится в блок-схему, без связей — в перечень деталей (BOM — Bill of Materials).

Принципиальная схема — это графический язык описания реального устройства через условные обозначения. Как дорожная карта, она передаёт структуру, а не физическую форму объектов.

Линия между городами на карте обозначает дорогу. Её стиль указывает тип — тропа, шоссе, автомагистраль. При этом форма линии не отражает реальные изгибы и рельеф — эта информация избыточна. Задача линии — показать наличие связи между пунктами. Аналогично кружки обозначают населённые пункты независимо от их реального размера и конфигурации.

Хорошая карта интуитивно понятна: символ самолёта (✈︎) указывает на аэропорт без пояснений. Условное обозначение передаёт ключевую информацию об объекте — назначение, тип, особенности — и всё компактно. Символы подбираются логично: значок самолёта ассоциируется с авиацией, а значок инструментов — с автосервисом. Неверный выбор разрушает смысл.

В схемотехнике логика также важна, но её недостаточно: ПЭС сложны и требуют стандартизированных обозначений. Например, окружность лежит в основе символов транзистора и электронной лампы (или газоразрядной), а различия задаются дополнительными элементами внутри неё, уточняющими тип компонента.

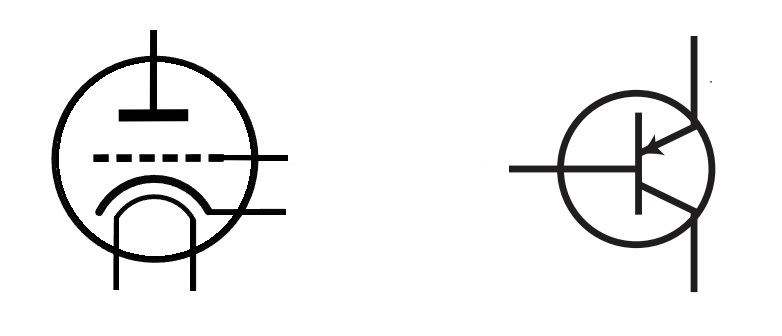

Окружность с символами электродов внутри использовалась в течение многих лет для условного обозначения электронной лампы. Сама же окружность символизировала колбу электронного прибора, что вполне логично.

Транзисторы были разработаны на смену электронным лампам, чтобы занять их место, поэтому условное обозначение транзистора также начиналось с окружности: некоторая логика ещё присутствует.

Но сегодня окружность на условном графическом обозначении транзистора может отсутствовать: таким образом обозначается транзистор, входящий в состав микросхемы или микросборки, в то время как одиночный дискретный транзистор продолжает нести отголосок своего «лампового прошлого» в виде символа окружности; здесь символ не то что нелогичен, а вовсе вносит путаницу.

Поэтому ПЭС не следует рассматривать как чертёж или вовсе набор геометрических примитивов (окружностей, квадратов и треугольников, прямых, ломаных, сплошных и пунктирных линий и тому подобных), где каждый несёт весомую информацию, а скорее, как некий язык общения инженеров в понятной для них форме. И этот язык, как любой другой, формировался (и формируется!) многие годы, имеет множество черт, нюансов, устойчивых выражений, архаизмов. Или наоборот, нововведений, прочих особенностей, делающих его тем языком, которым мы пользуемся. Рассмотрим «синтаксис» и «основные выразительные средства» языка общения инженеров-электроников — ПЭС.

Для дальнейшего изучения, какую информацию несёт принципиальная схема, рассмотрим один компонент, а именно — биполярный p-n-p транзистор с рисунка выше. Электронный прибор хоть и существует во множестве моделей различных производителей, но всегда имеет три электрода (эмиттер, коллектор и база), а на схеме будет обозначаться одинаково.

P-n-p транзистор встречается в десятках тысяч схем и везде обозначается одинаково! Но, одного обозначения мало для понимания роли конкретного элемента в конкретном узле.

Один и тот же транзистор в разных устройствах имеет разные функции: сегодня — усилитель, завтра — ключ или элемент генератора. Назначение определяется не типом компонента, а его включением в конкретный узел. Здесь важна грамотно разработанная ПЭС: с помощью продуманной графики, группировки, подписей и функционального выделения узлов она показывает, какую задачу решает каждый элемент.

По мере развития навыка чтения схем вы начинаете «с ходу» распознавать структуру устройства: где коммутация, где усиление, где питание, где фильтрация. По топологии связей понятно, как распределены сигналы и какие каскады формируют итог.

С печатной платой всё иначе. Визуально большинство компонентов выглядят одинаково, а их расположение продиктовано технологией, а не логикой работы. Даже если попытаться восстановить схему по готовой плате, получится электрическая схема соединений. Чтобы сделать её принципиальной — то есть отражающей смысл работы узлов и их взаимодействие, — потребуются знания, опыт и время. Грамотная ПЭС даёт это понимание сразу: один взгляд позволяет уловить принцип работы устройства в целом.

Продолжим аналогию с дорожной картой. Представьте поездку на автомобиле с Дальнего Востока в Крым — маршрут длинный и сложный. Даже если вы ездили этим путём, запомнить каждый перекрёсток невозможно. Карта показывает весь маршрут целиком: города, развязки, магистрали. Вы видите общую структуру пути и понимаете, как связаны его участки.

Теперь предположим, что часть дороги, например, под Иркутском, перекрыта из-за ремонта или аварии. Без карты вы окажетесь в тупике: неизвестно, где объезд и насколько он увеличит путь. Карта позволяет быстро оценить альтернативы и выбрать оптимальный маршрут с минимальной потерей времени.

ПЭС выполняет ту же функцию. Она даёт целостное представление о взаимодействии компонентов и зависимости работы устройства от каждого узла. Видя структуру связей, легко локализовать неисправность и понять её причину. При отсутствии схемы или при её формальном, неполном исполнении ремонт превращается в «поиск наугад»: вмешательство в одном месте порождает новые сбои, а исходная проблема остаётся нерешённой.
