Оптический или USB-микроскоп: какой лучше для пайки и контроля плат

Время чтения: 26 минут

Переход от сквозного монтажа к поверхностному шёл поэтапно, однако каждый этап ужесточал требования к точности:

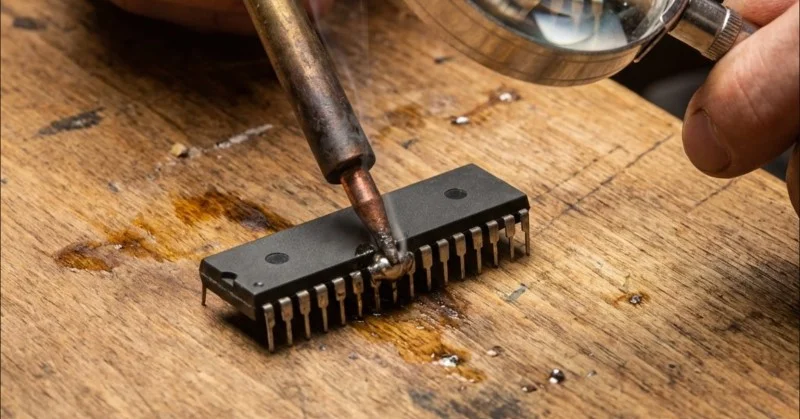

Непропай, холодная точка, перемычка между соседними падами — эти дефекты либо неразличимы без увеличения вовсе, либо выглядят как норма до первого нагрева или удара.

Тем, кому нужно купить микроскоп для пайки, рынок предлагает два принципиально разных прибора: цифровые USB-микроскопы с выводом картинки на монитор и классические стереомикроскопы с бинокулярной головкой. Каждый закрывает определённый круг сценариев, и выбор между ними — не вопрос цены или престижа, а вопрос специфики рабочего места.

Корпус 0402 — это 1,0×0,5 мм. Типоразмер 0201 вдвое меньше. Компонент 01005 сопоставим по габаритам с пылевой частицей и весит доли миллиграмма. Паять такие элементы вслепую — значит работать наугад: ни визуальный контроль укладки, ни проверка качества припоя без оптики недостижимы.

Отдельная история — микросхемы с матричным расположением шаровых контактов. У BGA-корпусов все точки пайки находятся под подложкой, и после оплавления единственный способ убедиться в отсутствии перемычек — рентген либо косвенные признаки, считываемые по периметру корпуса при достаточной кратности. Без оптики даже опытный специалист действует вслепую.

Типовые сценарии, где оптика обязательна:

Микротрещины в районе падов, холодные точки, следы флюса, перекрытые дорожки — всё это выявляется исключительно при увеличении. На производстве подобный анализ автоматизирован через AOI-стенды. В сервисе и лаборатории эту функцию берёт на себя оптический прибор. Он может быть как «классическим» стереомикроскопом, так и вариантом с портом USB и встроенным экраном. Лучше выбирать специализированные модели.

Есть несколько базовых характеристик, которые нужно учитывать при выборе оптического оборудования. Рассмотрим наиболее важные.

Выбирая микроскоп для SMD-монтажа, ориентируйтесь на диапазон 7–45×. Анализ дефектов BGA и питч менее 0,5 мм требуют верхней границы от 40× и выше.

Это дистанция между передней линзой и объектом. При пайке под объективом должны свободно помещаться жало паяльника или пинцет — критический минимум около 100 мм. Приборы с зазором 30–50 мм пригодны только для инспекции, но не для распайки компонентов.

Платы — не плоские объекты. Высокие конденсаторы, разъёмы, радиаторы создают перепад высот в несколько миллиметров. Малая глубина резкости вынуждает постоянно перефокусировать прибор — это критично, когда в руках паяльник.

Долгая сессия с неудобным окуляром или жёстким штативом ведёт к усталости шеи и снижению точности движений. Бинокулярная головка с регулировкой межзрачкового расстояния, возможность подключения периферии, плавный ход фокусировочного узла, устойчивое основание и наглядный экран — не второстепенные детали, а базовые требования к профессиональному оборудованию.

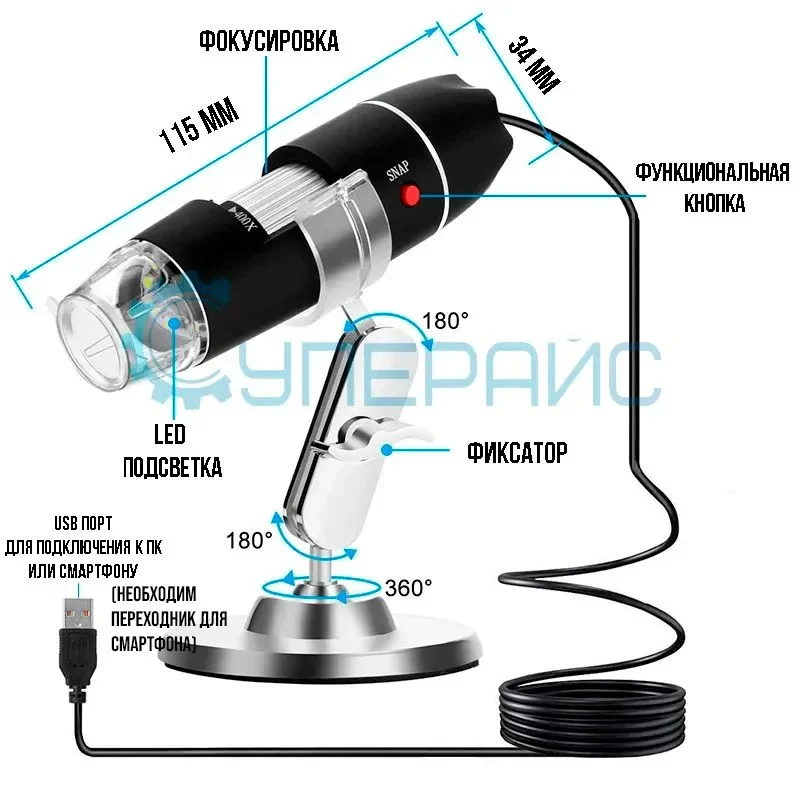

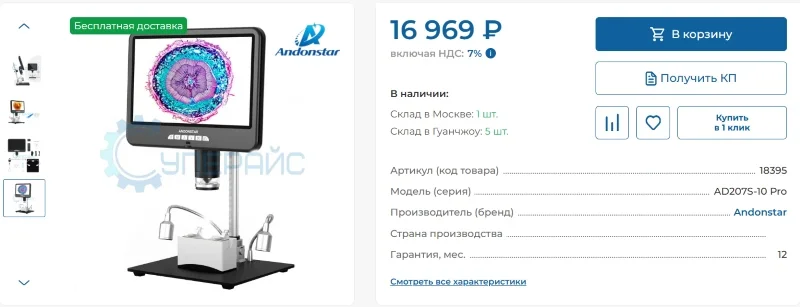

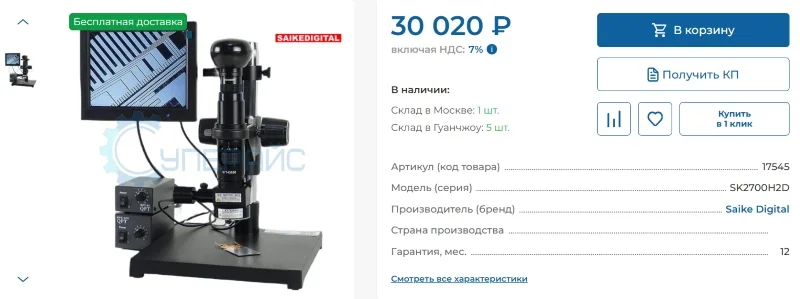

В основе конструкции — матричный сенсор, аналогичный тем, что стоят в веб-камерах, но с макрообъективом и встроенной подсветкой. Сигнал передаётся на компьютер через USB либо напрямую на монитор через HDMI-выход — в зависимости от исполнения. Никакой бинокулярной головки, никаких окуляров: наблюдение ведётся исключительно через экран.

Кратность у таких приборов — понятие условное. Истинное увеличение линз фиксировано и невелико, а то, что производители называют «300×» или «500×» — результат интерполяции, то есть растягивания пикселей. Детализация при этом не растёт. Честный диапазон большинства USB-версий — 10–50× с приемлемым качеством. Если для работы в целом подходит такой USB-микроскоп, купить его не проблема — существует много моделей среднего и низкого ценового диапазона.

Подключение через USB даёт дополнительные опции: захват фото и видео, наложение сетки или масштабной линейки прямо на экран, стриминг онлайн или на второй дисплей для совместного просмотра. Для учебных стендов, входного контроля или удалённых консультаций это весомый аргумент.

Преимущества USB-микроскопов:

Ограничения, которые важно учитывать:

Итог: USB-микроскоп хорош там, где нужен быстрый визуальный осмотр, документирование дефектов или демонстрация процесса. Для прецизионной пайки под живым видео без задержки этот класс приборов уступает стереомикроскопам с линзами — и уступает существенно.

Этот формат оправдан в сценариях, где не требуется ювелирная точность манипуляций под живым видео, зато критична скорость развёртывания, мобильность или необходимость демонстрации операций третьим лицам.

Инспекция и входной приём

Осмотр печатных плат после монтажа, проверка качества пропайки выводов SMD-компонентов, поиск холодных спаев или микротрещин — задачи, решаемые глазами. USB-микроскоп с HDMI выводит картину дефекта на большой экран, фиксирует кадр с наложением масштабной сетки и сохраняет снимок в отчёт. Оператору не нужно склоняться над окуляром; несколько человек могут одновременно видеть проблемную зону и обсуждать её в реальном времени.

Обучение и демонстрация

Преподавателю в классе или мастеру на производственном инструктаже проще показать технологию на проекторе, чем собирать группу вокруг бинокуляра. Цифровой микроскоп для пайки транслирует работу на монитор или интерактивную доску, записывает ролик для последующего разбора ошибок. Студенты видят движение жала, растекание флюса и формирование мениска в увеличенном виде — без очереди к единственному окуляру.

Редкие ремонты в бюджетных мастерских

Если пайка мелкой периферии — эпизодическая задача, покупка стереомикроскопа за 30–50 тысяч экономически не оправдана. USB-микроскоп с увеличением 1000x (честные 20–40× линзового приближения) и матрицей CMOS закрывает потребность в осмотре за несколько тысяч или даже дешевле.

Да, работать паяльником под таким устройством неудобно из-за задержки вывода и узкого фокусного зазора. Но для финальной проверки шва, поиска обрыва дорожки или документирования состояния платы перед отправкой клиенту этого достаточно.

Когда выбирают USB-микроскоп

Вес головки — 100–200 г, питание — от USB-порта ноутбука. Техник перевозит прибор в сумке, подключает на месте и проводит диагностику без громоздкого штатива. Для экспресс-осмотра разъёмов, трещин на плате или состояния контактных площадок такой формат удобнее любого стационарного решения.

Итоговые сценарии:

Во всех этих случаях отсутствие бинокулярной оптики — не недостаток, а компромисс в пользу цены, веса и интеграции с ПК.

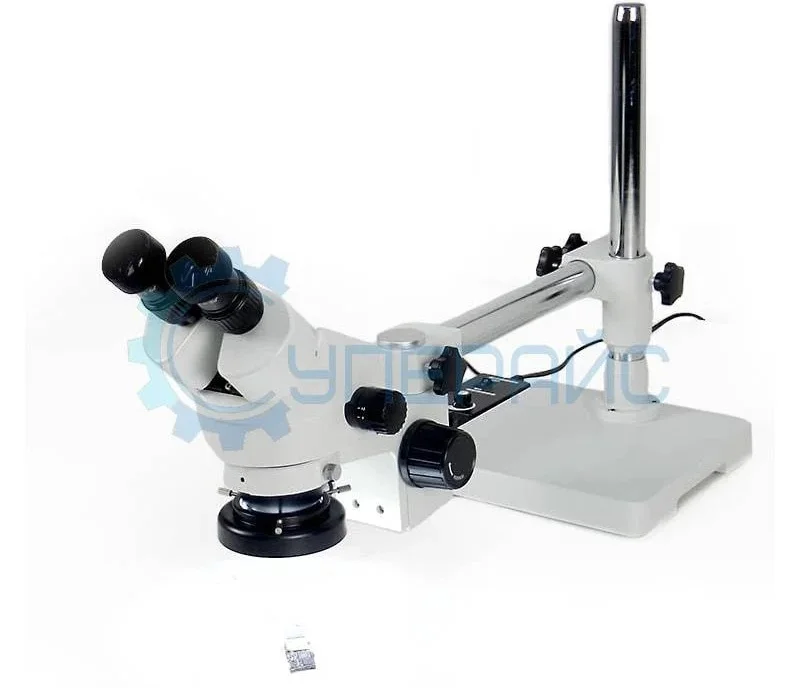

Классическая схема построена на двух независимых каналах — по одному на каждый глаз. Левый окуляр транслирует картину через левую линзу, правый — через правую, расположенную под небольшим углом к первой. Мозг сводит две проекции в единую трёхмерную сцену с ощущением глубины, перспективы и взаимного расположения объектов.

Это называется бинокулярной схемой, и именно она даёт оператору стереоскопическое восприятие. Жало паяльника, вывод микросхемы, капля припоя — всё это воспринимается не как плоская картинка, а как объёмная реальность. Рука чувствует, на каком расстоянии находится контактная площадка, под каким углом подводить инструмент, где заканчивается один элемент и начинается другой.

Второе ключевое отличие — отсутствие задержки вывода. Свет проходит через линзы напрямую в глаз без преобразования в электрический сигнал, обработки процессором и отрисовки на дисплее. То, что видит оператор, синхронизировано с реальностью до долей миллисекунды. Это критично для точных движений: коснуться жалом нужной ножки, не задев соседнюю; подать олово в момент активации флюса; отвести инструмент, как только сформировался припой.

Третья особенность — плавная регулировка кратности у стереоприборов с панкратическим (зум-) механизмом. Оператор крутит барабан и меняет увеличение в диапазоне, например, 7–45× без смены объективов и потери фокуса. Это ускоряет переход между обзорным осмотром платы и детальной работой с 0402-компонентами.

Преимущества стереоскопических приборов:

Ограничения, которые стоит учитывать:

Итог: стереоскопический прибор — выбор для серийных операций и ремонта, где точность манипуляций важнее мобильности и интеграции с ПК. Объёмная картина и мгновенный отклик делают его основным инструментом в профессиональных мастерских.

Стереомикроскоп для пайки занимает центральное место в мастерских, где ремонт и сборка электроники — ежедневная рутина. Стереоскопическая оптика решает три фундаментальные проблемы: создаёт объёмную картину сцены, исключает задержку между действием и визуальным откликом, сохраняет высокую детализацию при достаточном рабочем зазоре.

Серийный ремонт и реболлинг

Когда в день проходит десяток плат с заменой BGA-чипов, отпайкой разъёмов или восстановлением оторванных площадок, каждая секунда на точное позиционирование жала критична.

Оптический микроскоп для пайки даёт мгновенную обратную связь: техник видит, как инструмент приближается к цели, корректирует траекторию на лету и завершает операцию без лишних касаний. Объёмное восприятие исключает промахи, характерные для плоской картинки цифровых технических средств.

Сборка узлов с мелким питчем

Микросхемы в корпусах QFN с расстоянием между ножками 0,4 мм, пассивные элементы 0201 (0,6×0,3 мм), разъёмы с контактами через 0,5 мм — всё это требует кратности 20–40× и глубины резкости, достаточной для одновременного наблюдения всей зоны.

Стереомикроскоп с кольцевой подсветкой обеспечивает равномерное освещение без бликов, широкое поле зрения и возможность работать обеими руками: одна держит пинцет, вторая подаёт олово или флюс.

Инспекция и фотофиксация

Проверка готовых изделий после конвейерной линии, документирование дефектов для рекламаций, съёмка технологических процессов в учебных целях — сценарии, где нужна не только качественная оптическая составляющая.

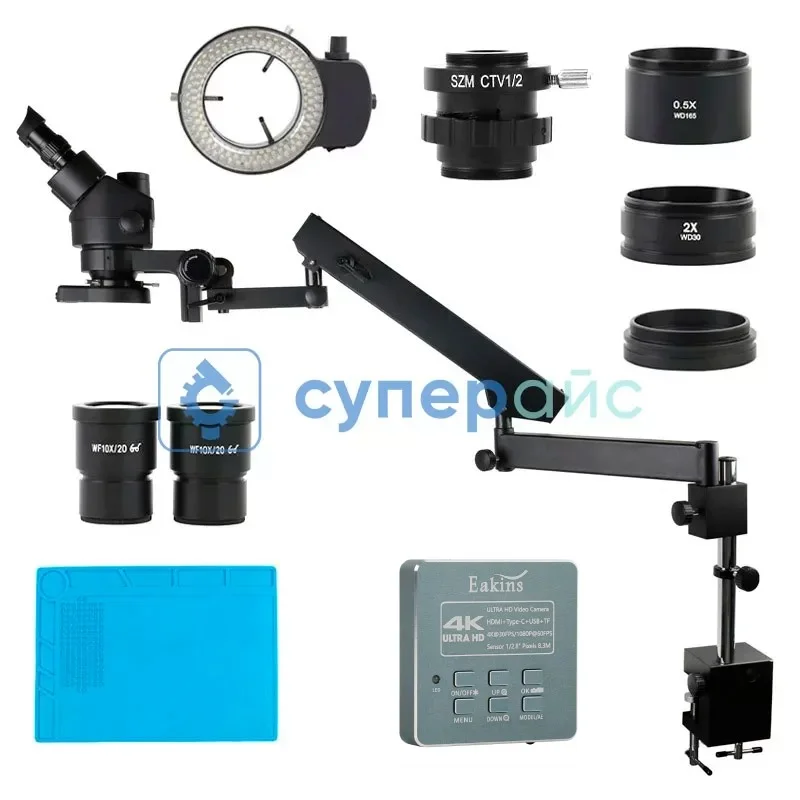

Микроскоп с тринокуляром комплектуется третьим выходом для цифровой матрицы: оператор смотрит через окуляры, а устройство одновременно транслирует изображение на монитор или записывает видео. Это избавляет от нужды постоянно отрываться от манипуляций ради снимка.

Реставрация многослойных печатных платоустройств

Удаление компаунда, зачистка дорожек под лаком, наращивание контактных пятаков токопроводящим клеем — действия, требующие точной оценки глубины реза или толщины нанесённого слоя. Особенно удобен здесь будет бинокулярный микроскоп с подсветкой. Стереоскопическая картина даёт эту информацию напрямую: специалист наблюдает рельеф поверхности и чувствует, когда достиг того или иного уровня.

Ключевые задачи для стреоскопической аппаратуры:

Критерии необходимости такой оптики:

В этих условиях разница в цене между USB-прибором и стереоголовкой окупается за несколько недель за счёт скорости выполнения и снижения брака.

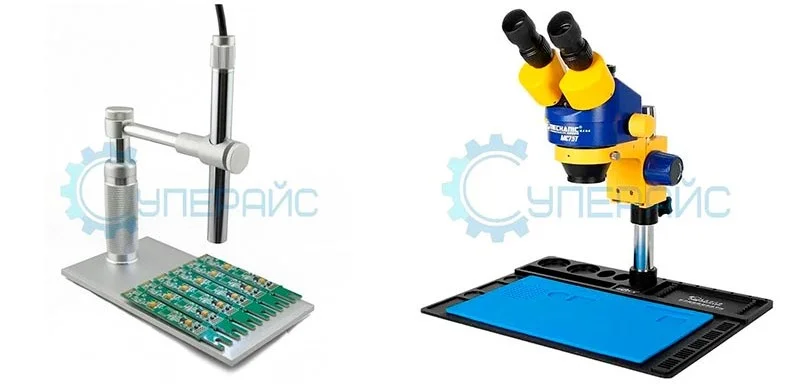

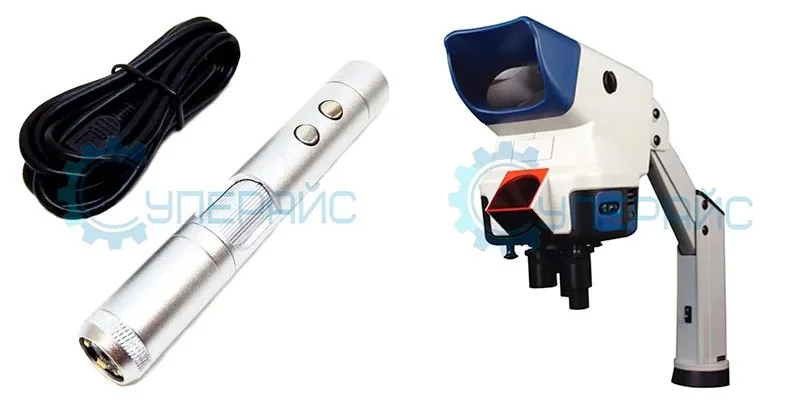

Два типа микроскопов:

Выбор аппарата определяется не бюджетом, а спецификой. Ниже — четыре типовых профиля работы с конкретными требованиями к оснащению.

Радиолюбитель и его мастерская

Ему нужен микроскоп для ремонта электроники и бытовой техники, сборки, эпизодической пайки SMD. Компоненты редко мельче 0402, Ball Grid Array практически не встречается. Приоритет — цена до пятнадцати тысяч рублей и минимум места на столе.

USB-устройство со штативом и кратностью степени 10–50 перекроет потребности в большинстве подобных ситуаций. Документировать дефекты, сверяться с разводкой печатного узла, контролировать качество припоя на выводных деталях — всё это доступно без серьёзных вложений.

Ремонтный сервис

Здесь картина иная. Поток от двадцати изделий в смену, материалы разнородные, скорость диагностики напрямую влияет на пропускную способность стенда. Торможение картинки и узкий клиренс под оптикой USB-приборов в таких условиях становятся ограничивающим фактором.

Оптический стереомикроскоп 7–45× с дистанцией до объекта не менее ста миллиметров — профессиональный стандарт для сервиса. Работа происходит без задержки изображения, свободного пространства под стеклом достаточно для паяльника и пинцета, бинокулярная насадка с регулировкой под межзрачковое расстояние оператора.

BGA и микропайка

Реболлинг, посадка микросхем с матричными выводами, контроль после оплавления — пиковый по сложности класс операций. Нужно увеличение до 40–60 крат, глубина резкости, достаточная для перепада высот на печатном узле, и минимальный зазор под оптикой 80–100 миллиметров.

Приборы для этого профиля должны соответствовать критериям:

Здесь не обойтись без оптического стереомикроскопа или тринокуляра с возможностью подключения камеры.

Учебная лаборатория

Здесь критически важна трансляция на внешний экран, поскольку преподаватель показывает процесс группе. Подойдут оптический бинокуляр с третьим каналом и HDMI-камерой либо USB-прибор с проекцией на большой дисплей, выбирать следует исходя из финансовых возможностей учреждения.

Собрали главные рекомендации, которые помогут начинающему мастеру подобрать микроскоп для своих задач:

Оптимальное оснащение профессионального стенда — оптика с тринокулярной насадкой и модулем съёмки на третьем канале. Оператор наблюдает через окуляры, получая живую картину без лага. Съёмочный блок параллельно транслирует изображение на монитор — для архивирования процесса, обучения стажёров, удалённой экспертизы. Такая конфигурация объединяет достоинства обоих классов: комфорт бинокулярного наблюдения при ежедневной пайке и архивные функции цифрового канала.

Прибор со штативом закрывает потребности радиолюбителя, мастера по ремонту бытовой техники, учебной лаборатории с ограниченным финансированием. Такой микроскоп для контроля печатных плат эффективен, когда инспекция узлов и документирование дефектов не требуют мгновенной реакции.

Основные преимущества:

Ограничения проявляются при переходе к серийной сборке. Лаг картинки в четверть секунды критичен, когда паяльник уже касается контактной площадки. Узкий зазор мешает манипулировать инструментом. Экран монитора расположен далеко, что вынуждает постоянно переводить взгляд и напрягает зрение при многочасовом процессе.

Сервисный центр с потоком от двадцати плат за день, цех мелкосерийного производства, реболлинг BGA — здесь стереомикроскоп становится основным инструментом. Живое изображение без лага, большое фокусное расстояние, стереоскопический эффект для точной оценки глубины — эти характеристики напрямую влияют на производительность и качество.

Критерии отбора:

Недостаток один — стоимость начинается с пятнадцати тысяч за базовую версию, топовые варианты с тринокуляром и камерой достигают пятидесяти.

Оптимальное решение для профессионального стенда — тринокулярный стереомикроскоп с камерой на третьем канале. Оператор видит живую картину через окуляры. Одновременно видеосистема транслирует её на монитор для документирования процесса, обучения стажёров, удалённой экспертизы сложных случаев.

Такая схема объединяет преимущества обеих технологий: комфорт для повседневной пайки и архивные возможности видеозаписи.
