Как выбрать увеличение микроскопа и оптику под реальные задачи

Время чтения: 14 минут

Вместо долгих объяснений — вот главная шпаргалка. Найдите в таблице основную сферу занятости и получите готовый ответ: какое увеличение микроскопа брать, какой нужен тип оптики и нужна ли цифровая камера.

Заметили главное? Самое ходовое увеличение микроскопа для электроники — 20–200×. Не 1000×, не 2000×.

Если нужен микроскоп для ремонта электроники и вы выбрали модель с гигантской кратностью — выбросьте мысль из головы. Причин этому немало, разберём главные.

Чем выше увеличение, тем меньше рабочее расстояние, поле зрения и глубина резкости. У новичков почти всегда одинаковая логика: раз детали маленькие — значит, нужен максимально «сильный» микроскоп. И отсюда рождается спрос на «200×, 500×, 2000×». Но в реальной работе с платами это приводит не к улучшению, а к ситуации, когда паять становится физически неудобно или невозможно.

Существует физическая зависимость: увеличение и рабочее расстояние обратно связаны. Чем больше кратность, тем ближе оптика подбирается к объекту. При увеличении порядка 200× рабочее расстояние может падать до 40 мм и меньше. И это уже зона, куда не помещается ни паяльник, ни фен, ни пальцы. Выходит, мастер видит картинку — но работать не может.

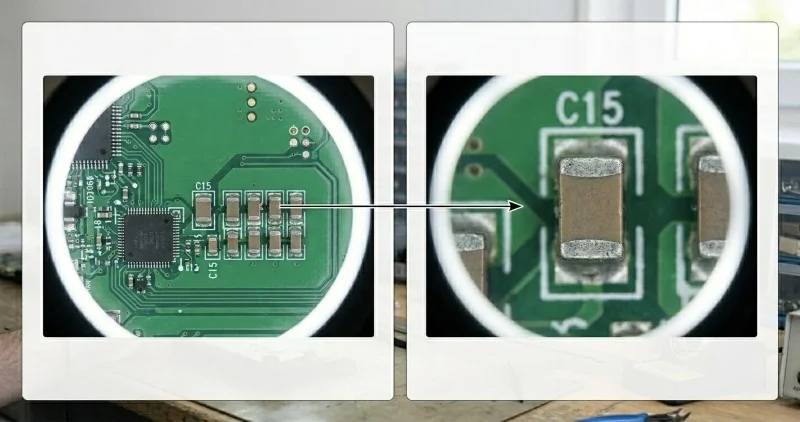

Дальше включается ещё один ограничивающий фактор — поле зрения. При малом увеличении вы видите участок платы целиком: например, при 10× это примерно 20×20 мм. Уже получится сориентироваться, где находится компонент и как он связан с соседними дорожками. При 40× поле зрения сужается примерно до 5×5 мм — вы прицельно видите область, где нужно работать. При 200× увидите буквально один элемент, без контекста: это как рассматривать одну букву в тексте и пытаться понять смысл всего предложения.

Ещё один немаловажный момент — глубина резкости. Это то, насколько «толстый слой» пространства остаётся в фокусе одновременно. При высоком увеличении она становится минимальной — буквально доли миллиметра. Чуть сдвинули плату, чуть дрогнула рука паяльником — изображение «поплыло». При 20–40× глубина резкости уже комфортна для пайки и работы руками, потому что мелкие колебания не выбивают все из фокуса.

Хорошая аналогия: это как смотреть на слона через подзорную трубу в упор. Вы видите морщину, волос или пятно — но не понимаете, что это слон.

Практический вывод простой:

Если посмотреть на характеристики микроскопов, почти всегда первым бросается в глаза цифра увеличения. Но в сервисной практике это самый обманчивый параметр. Гораздо важнее не «насколько сильно увеличивает», а насколько удобно и сподручно работать.

Первая и ключевая характеристика — рабочее расстояние микроскопа. Это расстояние от нижней линзы до объекта, когда он в фокусе. Для пайки и ремонта электроники нормой считается 90–100 мм и выше. Если меньше — вы просто не сможете подлезть паяльником, феном или пинцетом.

Второй параметр — поле зрения. Это диаметр видимой области. Чем поле зрения больше, тем проще ориентироваться на плате и понимать, что рассматриваете. Широкоугольные окуляры (например, 22 мм вместо стандартных 18 мм) дают заметно более комфортную картинку. Это особенно важно при ремонте, где нужно видеть не один компонент, а его окружение.

Третий параметр — глубина резкости. Это «толщина» пространства, которое остаётся в фокусе одновременно. У электроники почти всегда есть рельеф: выводы, корпуса, дорожки. При малой глубине резкости всё постоянно «плывёт». И здесь простое правило: чем меньше увеличение — тем глубже резкость. Поэтому диапазон 20–40× снова оказывается самым удобным для работы.

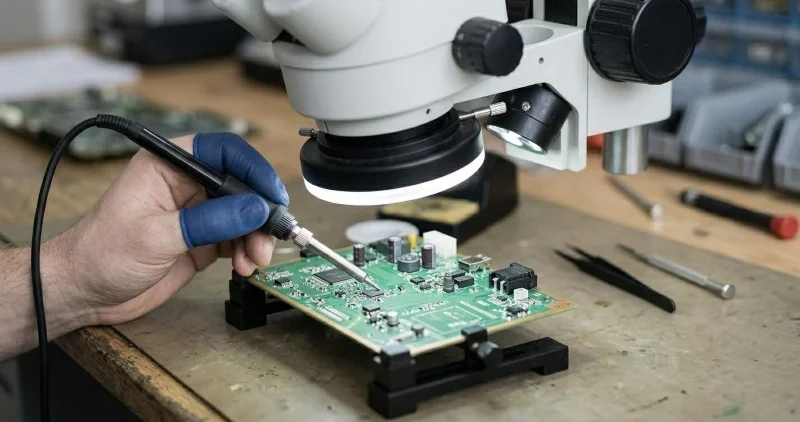

Четвёртый фактор — подсветка. Для электроники почти всегда используется кольцевая LED-подсветка — она даёт ровный свет без теней. Верхняя и боковая подсветка полезна для выявления царапин и рельефа, а проходящий свет — это уже для биологии и прозрачных объектов и минералогии. В пайке он не используется.

Отдельно стоит сказать, что многие параметры микроскопов в реальной работе инженера-электронщика почти не применяются. Например, тип коррекции оптики или числовая апертура важны в биологии, но при ремонте плат они не дают практического прироста удобства.

Одна из распространённых ошибок при выборе микроскопа — ориентироваться исключительно на «кратность» и игнорировать конструкцию прибора. В реальной работе увеличение — вторичный параметр. Ключевое значение имеют эргономика, тип визуализации и возможность выполнять манипуляции инструментом под оптикой. Именно конструкция определяет, сможете ли вы стабильно паять, позиционировать компоненты и выстроить предсказуемый технологический процесс.

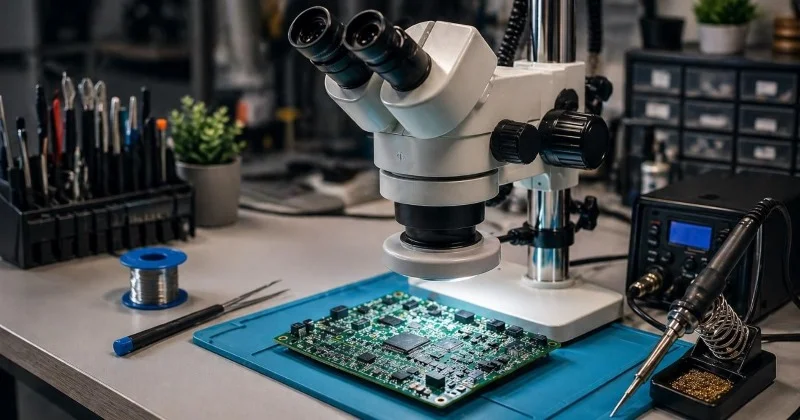

Бинокулярный стереомикроскоп — базовый и наиболее универсальный инструмент для пайки и ремонта электроники. За счёт раздельных оптических каналов формируется стереоскопическое (объёмное) изображение. Оно обеспечивает корректное восприятие глубины и расстояния до объекта. Это критично при работе с SMD-компонентами, тонкими выводами и многослойными платами.

Типичные рабочие параметры: увеличение в диапазоне 7–45× и рабочее расстояние порядка 90–130 мм. Последний параметр особенно важен — он определяет, достаточно ли пространства для паяльника, термофена и инструмента. Бинокулярная схема даёт минимальные задержки (в отличие от цифровых решений) и снижает утомляемость при длительной работе. Поэтому это стандарт де-факто для сервисных инженеров, ремонтных мастерских и лабораторий.

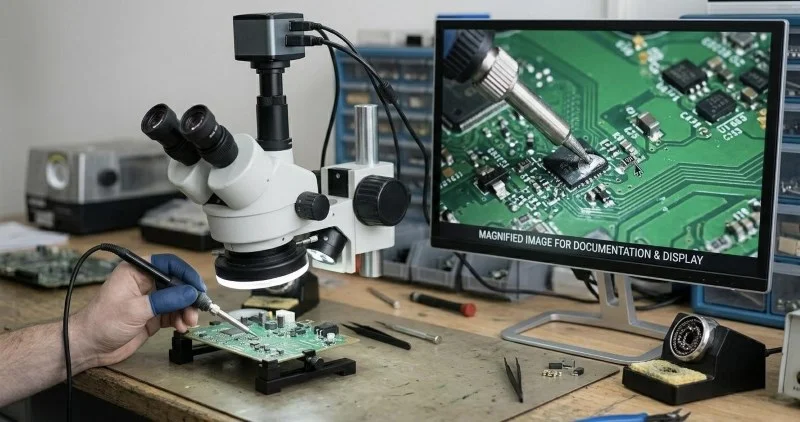

Тринокулярный микроскоп конструктивно представляет собой тот же стереомикроскоп, но с дополнительным оптическим каналом (портом) для подключения камеры. Основная задача — совмещение ручной работы с визуальной фиксацией процесса. Это актуально в производственной среде: контроль качества (ОТК), обучение персонала, подготовка отчётов, документирование дефектов и спорных случаев.

Подключение камеры обычно реализуется через интерфейс C-mount или готовые HDMI-модули с прямым выводом изображения на монитор. Важно понимать: наличие камеры не должно ухудшать удобство основной работы. При правильной конфигурации оператор продолжает работать через окуляры, а запись идёт параллельно.

Цифровой USB-микроскоп работает по иному принципу: изображение формируется матрицей и выводится на экран компьютера или монитора. Окуляры отсутствуют, как и стереоскопический эффект. В результате оператор получает плоское изображение с ограниченным восприятием глубины, что усложняет точное позиционирование инструмента, особенно при пайке мелких компонентов.

Такие устройства уместны для задач, где приоритетом является визуализация, а не ручная работа: демонстрации, удалённые консультации, запись видео, первичный осмотр плат и дефектов. Они также могут использоваться как вспомогательный инструмент в связке с оптическим микроскопом. Однако при переходе с классической оптики на полностью цифровую схему часто возникает снижение точности и скорости операций. Это связано не только с отсутствием «объёма», но и с задержками изображения и особенностями координации «глаз–рука».

Металлографический микроскоп используется для задач, требующих высоких увеличений 50–1000×. Это уже анализ структуры металла, микротрещин, скрытых дефектов. В пайке он почти не применяется.

Биологический микроскоп — отдельный класс для прозрачных образцов с нижней подсветкой. К электронике отношения не имеет.

Итог: если приоритет — пайка и ремонт, оптимальной отправной точкой остаётся бинокулярный стереомикроскоп. Тринокуляр имеет смысл, когда требуется параллельная фиксация или трансляция. USB-решения — это нишевый инструмент для визуального контроля и коммуникации, но не полноценная замена оптической стереосистемы в задачах точной ручной работы.

Затем определитесь, нужна ли съёмка или вывод на экран. Если нужно снимать дефекты для клиента или отдела качества — берите тринокулярный + камера, либо USB-микроскоп. Когда снимать не нужно, подойдёт чистый бинокуляр. Дешевле и проще.

Перед покупкой, если есть возможность, лучше посмотреть в микроскоп и проверить три вещи: удобно ли работать, хватает ли рабочего расстояния и увеличения. Это часто решает больше, чем любые цифры в характеристиках.

Можно ли купить один микроскоп на все случаи?

Практически — да. Цифровой микроскоп на 3–200× и закроет 90% задач в электронике и сервисе. Этого диапазона хватит и для осмотра платы в целом, и для пайки 0402. И для исследования микротрещин он тоже пригодится.

Зачем тринокулярный, когда есть бинокулярный?

У бинокулярного или тринокулярного микроскопа разница в одном: у тринокуляра есть третий порт для C-mount. Подключаете камеру — и можете документировать дефекты для ОТК, обучать стажёров или выводить картинку на внешний экран. Не нужна съёмка? Берите бинокуляр. Сэкономите.

Нужен ли зум, или достаточно фиксированного увеличения?

Зум удобнее. С фиксированным увеличением вы меняете кратность только сменой окуляров — это небыстро. С зумом вы плавно переходите от 7× (осмотреть всю плату) к 45× (проверить один вывод). Для сервисного центра или ОТК зум — правильный выбор.

Какой бренд выбрать?

Не гонитесь за брендом. Смотрите на характеристики: рабочее расстояние (от 90 мм), диапазон увеличений (7–45× для электроники), качество оптики (ахроматы — достаточно). В Суперайс есть проверенные модели под разные бюджеты. Позвоните менеджеру, опишите свою задачу — они подберут модель.
