Границы возможностей мультиметра: 6 примеров из практики

Время чтения: 15 минут

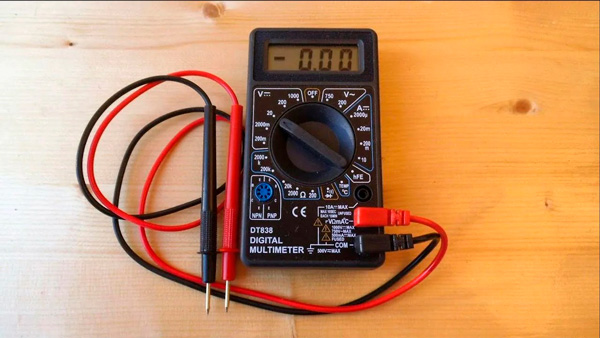

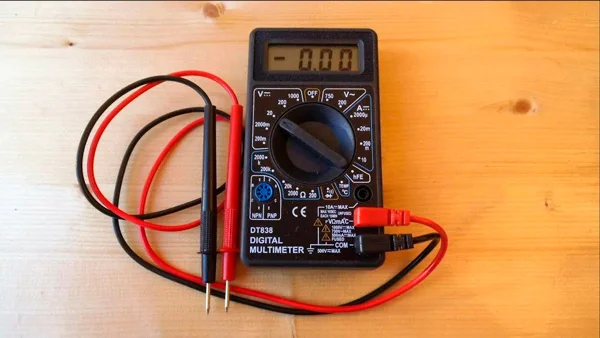

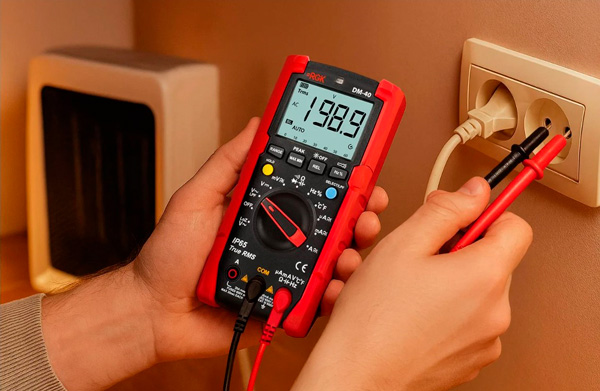

Дело в том, что мультиметр — это инструмент для статики. Он отлично справляется с постоянным током и медленными процессами, но электроника живёт на огромных скоростях. Там, где тестер видит ровную линию, на самом деле могут бушевать наносекундные штормы из помех и просадок.

Ограничения мультиметра кроются в его низкой частоте выборки и усреднении значений. Он показывает вам «среднюю температуру по больнице», в то время как пациент страдает от резких, кратковременных приступов.

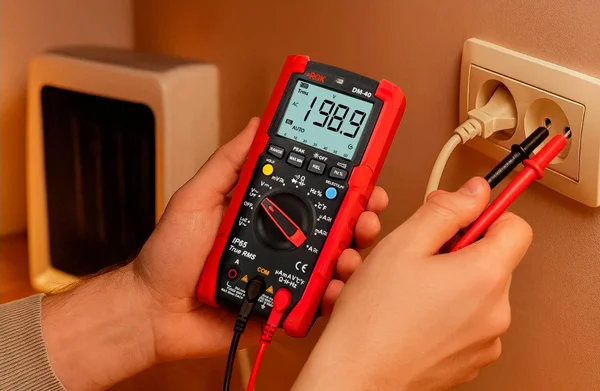

Чистое питание — залог стабильной работы любого устройства, но здесь тестер чаще всего «обманывает». Проблема кроется в инертности прибора, который скрывает за красивыми цифрами настоящий хаос в линии электропередачи.

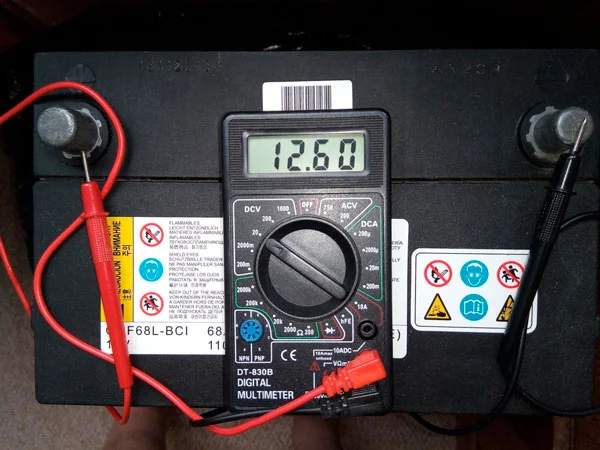

Инженер подключает провода к новой плате усилителя, и мультиметр рапортует: «12.6 В». Казалось бы, идеал. Но микроконтроллер постоянно сбрасывается, а в аудиоканале слышен гул. Проблема в том, что обычный вольтметр измеряет среднее значение (или RMS), работая как гигантский фильтр. Он просто не успевает зафиксировать ripple voltage — быстрые пульсации, возникающие из-за подсохших конденсаторов или работы импульсного преобразователя.

На экране осциллографа эта «идеальная прямая» превращается в частокол из острых пиков или пилообразных волн. Для цифровой логики такие просадки ниже порога срабатывания — команда к перезагрузке, а для звукового тракта — неминуемый фон.

В ремонт принесли промышленный контроллер, который «глючил» при включении мощного реле. Мультиметр показывал чёткие 24В на входе. Только с помощью осциллографа удалось увидеть, что в момент коммутации напряжение на 5 микросекунд проседало до 15 В. Этого хватало, чтобы процессор уходил в защиту, хотя тестер даже не шелохнулся.

Для диагностики цепей питания, когда мультиметра недостаточно, необходимо выбрать осциллограф с полосой пропускания от 20 МГц. Только он покажет реальную чистоту линии.

В мире цифровых данных мультиметр превращается в бесполезного наблюдателя, который видит лишь факт наличия электричества, но не его смысл.

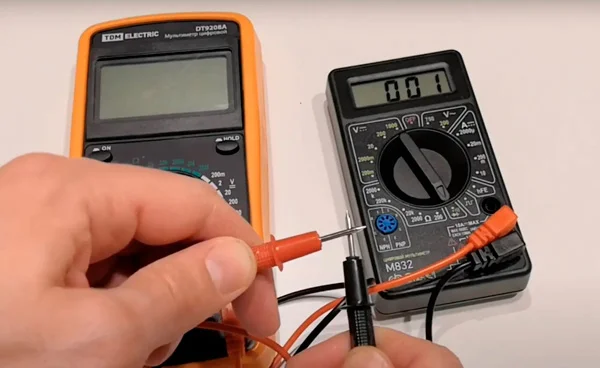

Когда мастер пытается «прозвонить» цифровую шину мультиметром, он видит лишь некое среднее напряжение. Например, на линии UART прибор покажет 3.3В или чуть меньше в моменты передачи. Для тестера это просто «наличие сигнала», но для микроконтроллера важен каждый бит. Мультиметр не скажет, правильная ли там контрольная сумма, не перепутаны ли линии RX/TX и не «плывёт» ли скорость передачи (Baud rate).

Здесь на помощь приходит логический анализатор. В отличие от вольтметра, он делает миллионы снимков состояния линии в секунду, выстраивая временную диаграмму.

Главное преимущество анализатора — декодирование протокола. Специальное ПО (например, PulseView из пакета Sigrok) превращает забор из импульсов в человекочитаемые данные. Вместо того чтобы гадать по осциллограмме, мастер видит конкретные команды: «Старт», «Адрес устройства 0x3C», «Запись данных», «Подтверждение (ACK)».

Специалист несколько часов бился над подключением датчика давления по шине I2C. Код переписан десять раз, адреса проверены, мультиметр показывает «подтяжку» к питанию — всё вроде бы в норме, схема кажется идеальной, но датчик упорно молчит.

Решением стал USB-анализатор KINGST LA2016. Его подключение определило проблему за несколько секунд. Выяснилось, что из-за избыточной ёмкости длинного кабеля фронты сигнала заваливались, и микроконтроллер считывал «единицу» там, где должен был быть «ноль». На мультиметре это выглядело как идеальный сигнал, а на диаграмме — как испорченный пакет.

Для старта не нужно покупать дорогое лабораторное оборудование. Бюджетные приборы (USB-анализаторы) стоят копейки, но в связке с ПО это мощнейший инструмент. Они позволяют увидеть:

Логический анализатор — единственный способ перестать гадать и начать видеть. В цифровой электронике, когда мультиметра недостаточно, этот прибор экономит недели жизни, превращая слепую диагностику в осознанную работу.

Нередко диагностика блока питания заходит в тупик: тестер показывает идеальные цифры, но подключённое устройство отказывается работать или долго заряжается. Неисправность кроется в неспособности источника поддерживать стабильность при реальном потреблении тока.

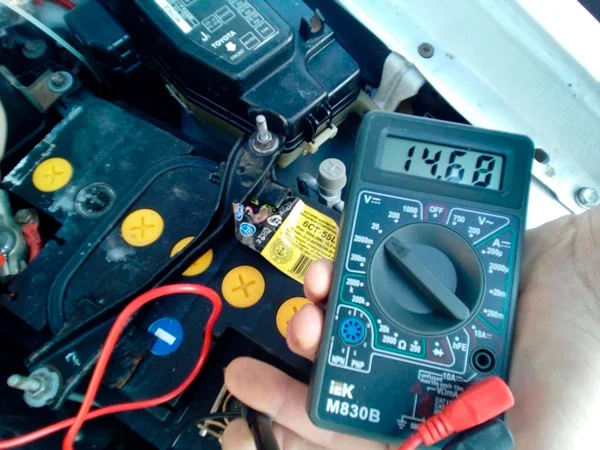

Мастер подсоединяет к выходу блока питания щупы мультиметра и видит идеальные 5.1 В. Кажется, что адаптер исправен и готов к работе. Однако стоит подключить реальный гаджет, как процесс зарядки либо не начинается, либо напряжение мгновенно падает. Дешёвые или неисправные источники питания отлично держат номинал на холостом ходу, но «просаживаются» до критических 4.2–4.5 В, как только имитируется реальное потребление.

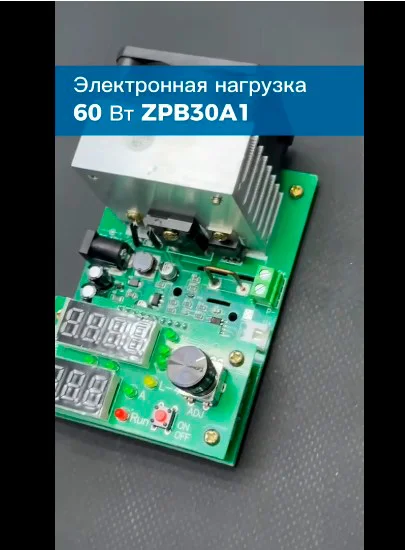

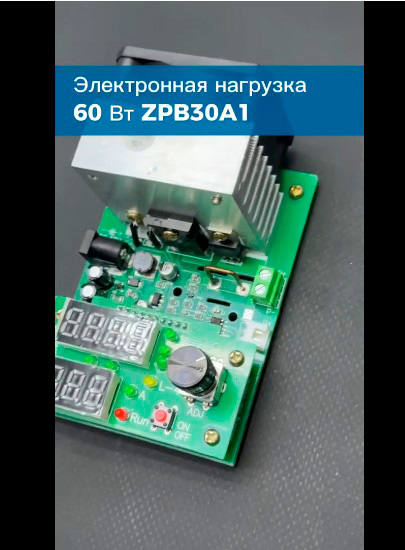

Мультиметр здесь бессилен, так как его внутреннее сопротивление ничтожно. Он сам не является нагрузкой и не нагружает цепь. Чтобы увидеть реальное положение дел, необходима электронная нагрузка, то есть прибор, который «прикидывается» мощным потребителем. В отличие от обычного резистора, электронная нагрузка позволяет плавно задавать ток (например, ровно 2.0 А) и поддерживать его стабильным независимо от колебаний напряжения.

При тестировании бюджетного power bank мастер сталкивается с парадоксом: при токе 0.5А устройство работает стабильно, но при попытке выжать заявленные 2А напряжение падает ниже стандарта USB. С помощью электронной нагрузки можно провести полноценный стресс-тест:

Программируемые электронные нагрузки начального уровня (класса 60W–150W) занимают минимум места на столе, но позволяют строить точные графики разряда и оценивать качество любых БП.

Тестирование источников питания «вхолостую» — самообман. Электронная нагрузка — единственный способ проверить, на что на самом деле способен блок питания под реальным током.

Даже простая аналоговая схема может преподнести сюрприз, который невозможно обнаружить обычным вольтметром. Когда прибор подтверждает наличие напряжения в контрольной точке, это вовсе не означает, что сигнал соответствует задумке инженера.

Специалист приступает к отладке генератора на таймере NE555 или настраивает работу простого аудиоусилителя. Мультиметр в режиме измерения частоты покажет заветные «1 кГц», а при переменном напряжении — стабильные значения. Однако он не скажет главного: как выглядит этот сигнал? Вместо чистого меандра там может быть «заваленный» трапециевидный импульс, а вместо синуса — обрезанная сверху волна (клиппинг).

Мультиметр измеряет лишь усреднённые параметры, игнорируя форму. В реальности схема может страдать от паразитных высокочастотных колебаний («звона»), которые возникают из-за неудачной разводки платы или некачественных компонентов.

Осциллограф превращает сухие цифры в график, позволяя оценить:

Для большинства задач в аналоговой схемотехнике критически важны полоса пропускания (способность прибора «видеть» высокие частоты без затухания) и частота дискретизации (плотность снимков сигнала в секунду). Если полоса прибора слишком мала, он просто «сгладит» острые пики, и снова будут ложные показания.

Работа с аналоговыми цепями без осциллографа — это попытка настроить пианино, будучи глухим. Только визуализация сигнала позволяет понять, почему схема греется, шумит или работает нелинейно.

Самые коварные неисправности — те, что проявляются бессистемно. Можно часами наблюдать за показаниями тестера, но в тот короткий миг, когда произойдёт сбой, прибор просто не успеет обновить цифры на дисплее.

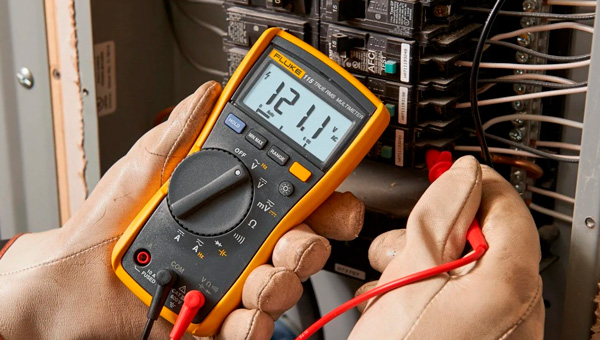

Мультиметр — это прибор для наблюдения за «сейчас». Даже самые продвинутые модели с функцией фиксации Max/Min значений имеют слишком низкую скорость выборки, чтобы поймать импульсную помеху. Если в схеме происходит кратковременный провал напряжения или проскакивает «игольчатый» импульс, тестер его просто проигнорирует, продолжая показывать стабильные значения.

Для борьбы с «призраками» в схемотехнике используется осциллограф с функцией одиночного запуска (Single Trigger). Это режим «засады»: прибор настраивается на определённое условие (например, падение напряжения ниже 4.5 В). Как только событие произойдёт, осциллограф сделает мгновенный снимок и сохранит его в памяти.

Разработчик столкнулся с тем, что устройство на базе мощного МК самопроизвольно перезагружалось примерно раз в сорок минут. Мультиметр на линии питания 3.3В стоял. Подозрение пало на программную ошибку, и неделю команда переписывала код.

Правда выяснилась только после подключения осциллографа в режиме захвата редких событий. Оказалось, что в момент записи данных во внутреннюю Flash-память потребление тока резко возрастало на несколько микросекунд. Плохой контакт в разъёме питания вызывал в этот миг просадку до 2.0В. Событие длилось настолько недолго, что мультиметр физически не мог его заметить, но для микроконтроллера это был чёткий сигнал к аппаратному сбросу.

Для поиска таких «глюков» важен не только сам осциллограф, но и два его параметра:

Когда неисправность ускользает от глаз, спасает только прибор с гибкой системой триггеров и большой памятью. Он позволяет зафиксировать микросекундную катастрофу, которая для всех остальных приборов остаётся невидимой.

При проектировании или ремонте силовых модулей важно знать не только выходное напряжение, но и то, как устройство ведёт себя в реальных условиях эксплуатации. Оценка «на глаз» здесь не работает. Нужны точные цифры во всём диапазоне мощностей.

Многие мастера по старинке используют для тестов набор мощных резисторов или автомобильные лампочки. Однако этот метод крайне груб. Сопротивление нити накала меняется при нагреве, а резисторы не позволяют плавно и точно менять ток.

Чтобы понять, не перегреется ли DC-DC преобразователь при максимальной нагрузке и соответствует ли его КПД заявленным 95%, профессионалы используют электронную нагрузку.

В отличие от «печки» из резисторов, электронная нагрузка — это интеллектуальный прибор, который может работать в нескольких режимах:

С помощью электронной нагрузки можно быстро снять нагрузочную характеристику блока питания — построить график зависимости выходного напряжения от тока. Это позволяет увидеть точку, в которой начинаются критические просадки или срабатывает защита от короткого замыкания. Кроме того, только электронная нагрузка позволяет корректно измерить внутреннее сопротивление аккумулятора, не рискуя сжечь его или измерительные провода.

Для серьёзной работы с источниками энергии и преобразователями электронная нагрузка — это стандарт. Прибор превращает кустарные тесты в полноценные лабораторные испытания, гарантируя надёжность устройств.
