При подстройке электронных схем и при проверке деталей нередко возникает необходимость в измерении емкости и индуктивности. В последнее время далеко не всегда производители указывают эти параметры на корпусе выпускаемых ими деталей, при том, что внешне эти детали выглядят одинаково. Чтобы узнать их емкость и/или индуктивность требуется специальный прибор, который предназначен для измерения данных величин.
Время чтения: 4 минуты

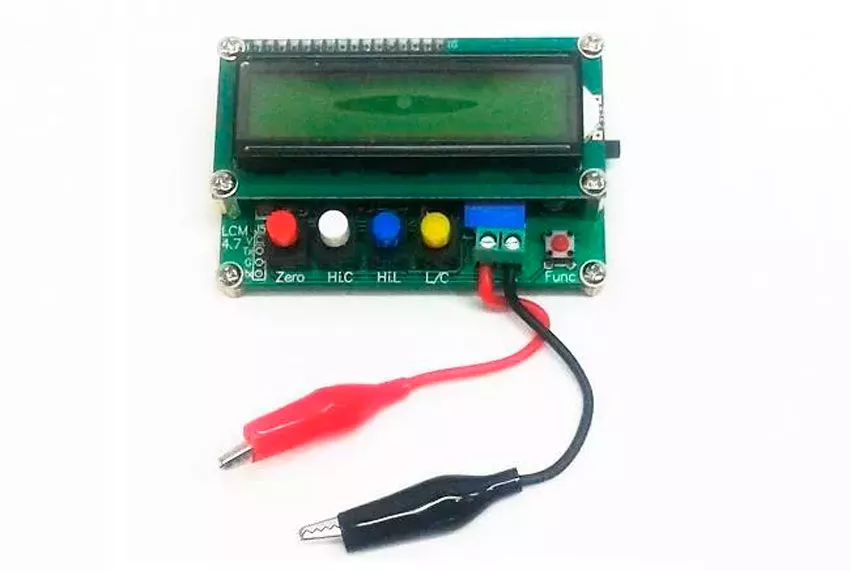

Измеритель емкости и индуктивности LC100-A
При измерении емкости и индуктивности не требуется какая-то абсолютная точность, но, тем не менее, желательно, чтобы она не была меньше 3%. Кроме того, измерение емкости конденсатора выполняется в целях проверки целостности его токоведущих частей или отсутствия частичного пробоя. Со всеми вышеперечисленными задачами отлично справится универсальный измеритель емкости и индуктивности LC100-A. Точность измерений составляет 1%.
Основные характеристики
- Диапазон измерения емкости: 0,01 ПФ – 10 мкФ.
- Диапазон измерения большой ёмкости: 1 мкФ – 100 мФ.
- Диапазон измерения индуктивности: 0,001 мкГн – 100 мГн.
- Диапазон измерения большой индуктивности: 0,001 мГн – 100 Гн.
- Тактовая частота катушки измерителя индуктивности: 500 кГц.
- Тактовая >частота катушки измерителя большой индуктивности: 500 Гц - 50 кГц.
- Дисплей: LCD-1602 (4 цифры).
- Питание: DC 5 В (mini USB или блок питания).
Комплект поставки

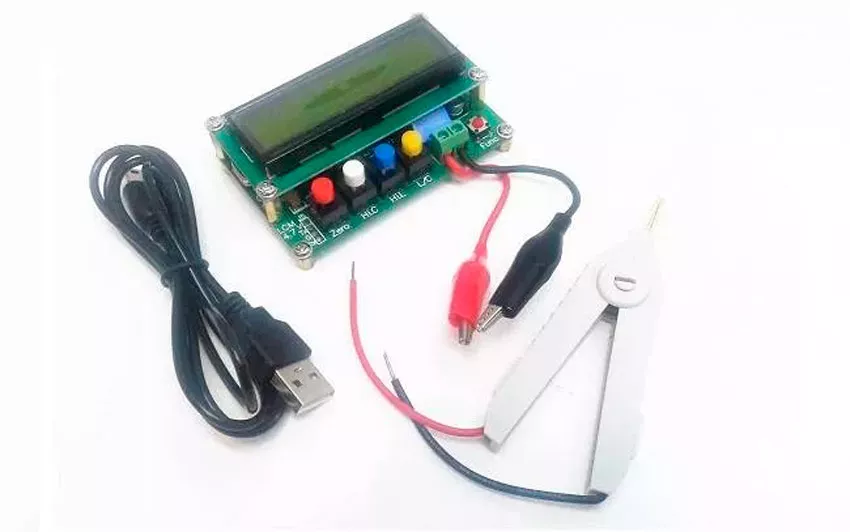

- измеритель емкости и индуктивности LC100-A;
- крокодилы;
- щуп для SMD;
Данный прибор поставляется в простой упаковке. При этом он завернут в специальный антистатический пакет. В комплекте два щитка, которые прикручены к клеммнику. Также в комплект поставки входит кабель, с одной стороны которого находится USB-разъем, а с другой штырьковый разъем питания.

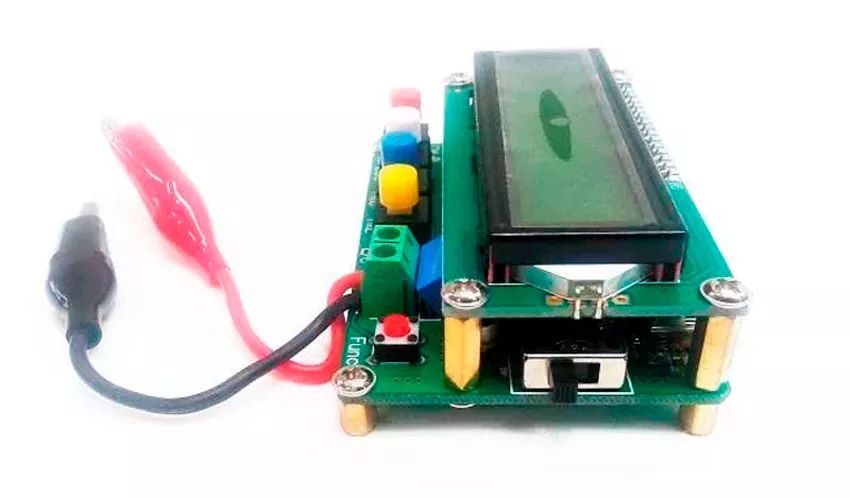

Таким образом, прибор может получать питание как от зарядки мобильного телефона, так и от компьютера, что является несомненным преимуществом. Переключатель источника питания расположен на торце прибора.
Внутреннее устройство прибора
Прибор разбирается достаточно просто. Откручиваются четыре винта.

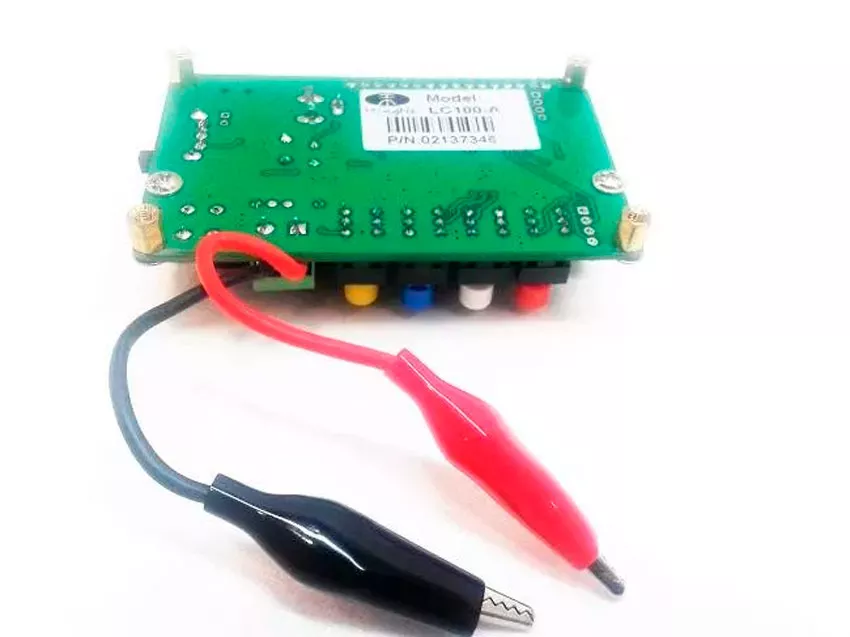

Внутреннее устройство прибора тоже не отличается сложностью. Основой является микроконтроллер. На фотографии можно увидеть емкость для питания микроконтроллера, пару электролитов, несколько транзисторов, в том числе для подсветки дисплея. Около каждого разъема питания есть посадочная метка для дополнительных емкостей.
Органы управления
Кнопка «ZERO» - используется для режима относительных измерений, позволяет избавиться от паразитной емкости или индуктивности щитков.

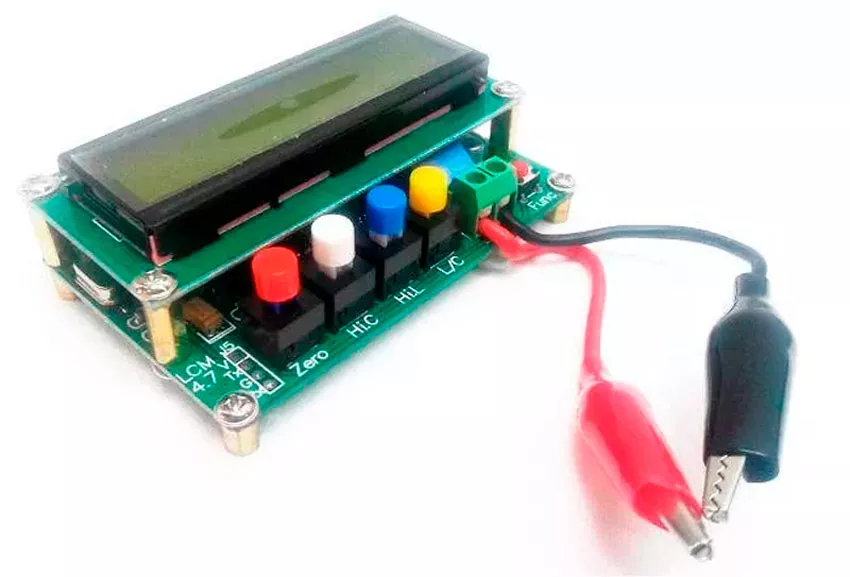

С помощью кнопки «L/C» осуществляется переключение измерения индуктивности и емкости. При переключении с индуктивности на емкость и наоборот лучше выполнить калибровку. Калибровка производится замыканием шипов и нажатием кнопки «ZERO». Нажатием кнопки «FUNC» на дисплей выводится текущая частота тактового сигнала.
Эффективность и точность измерений
Данный прибор был протестирован с помощью измерителя Актаком. Разница с измерителем Актаком составила 1%.
Также данный прибор был протестирован на осциллографе. Результаты тестирования представлены в таблице.
Развертка 50 мс
| Сигнал на конденсаторе | Частота |
| 100 Мф | 6,9 Гц |
| 6,7 Мф | 4,6 Гц |
| 4700 Мф | 1,2 Гц |
JUNTEK LC100-A является удобным инструментом для измерения емкости и индуктивности различных элементов схем. Он может быть полезен как для профессиональных электронных инженеров, так и для любителей.
