Цифровой мультиметр – это электроизмерительный прибор, который обладает функционалом вольтметра, амперметра и омметра. С его помощью можно измерить целый набор электрических величин. Возможности мультиметра определяются его моделью, которая предусматривает соответствующий набор функций. Иногда этот набор настолько широк, что может удовлетворить самые высокие требования. Наибольшую популярность завоевали портативные мультиметры, которые просты в использовании и позволяют быстро и эффективно обнаружить неполадки в работе любой системы. Такие приборы удобно брать с собой, выезжая на объект, а при хранении они не занимают много места.

Мультиметры измеряют силу тока и напряжение, сопротивление и температуру, с их помощью можно выполнить прозвонку цепи и другие действия. В цифровых приборах измерения выводятся на экран в виде цифр. В аналоговых мультиметрах приходится работать со стрелкой.

Цифровой мультиметр – это инструмент первой необходимости не только для радиоэлектронщика. Он находит свое применение и в быту. Мультиметр нужен там, где выполняются работы с электричеством. С его помощью можно контролировать параметры электрической цепи, находить неисправности в радиодеталях, выполнять диагностику и ремонт самых разных систем и приборов.

В данном обзоре речь пойдет о портативных цифровых мультиметрах компании UNI-T. Азиатская компания UNI-T уже много лет занимается разработкой и производством измерительной техники. В ее исследовательских центрах тестируются инновации и рассматриваются возможности улучшения используемых моделей. На заводах компании производится только высококачественная продукция, которая широко известна и востребована на мировом рынке.

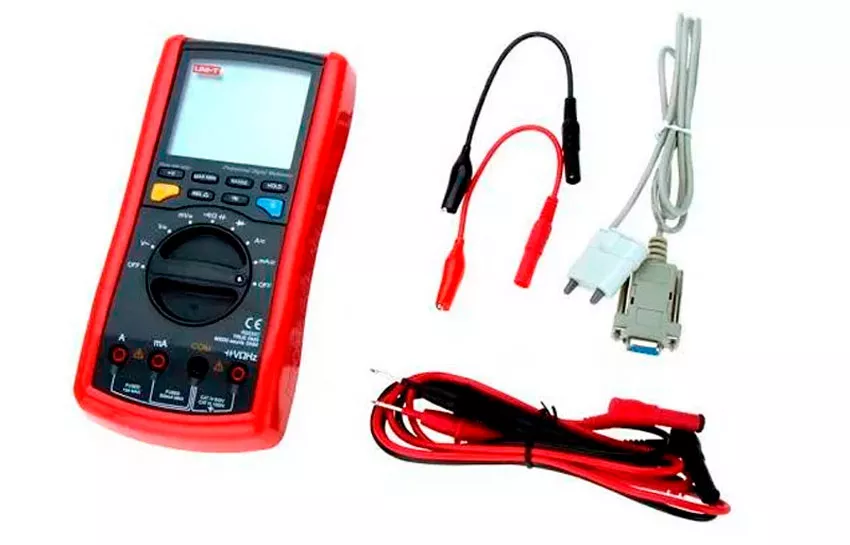

Компания UNI-T представляет линейку мультиметров UT70, которая включает в себя четыре модели данного вида приборов.

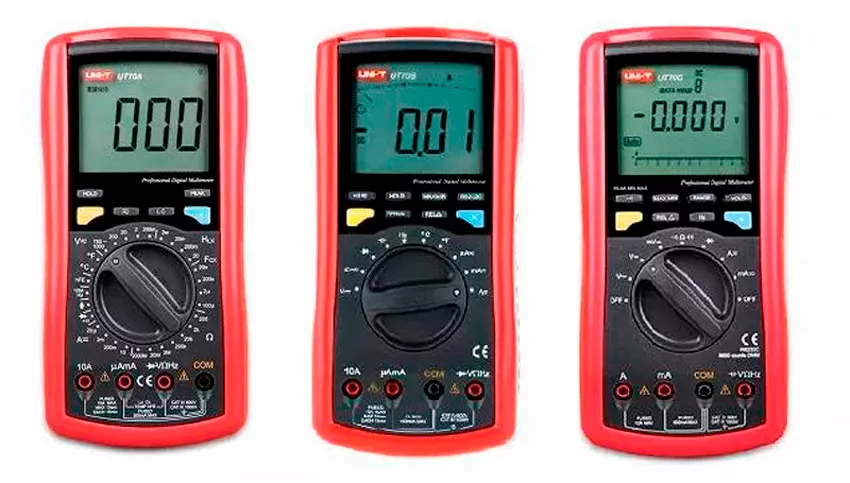

Эти модели сходны по внешнему виду и обладают общим принципом действия, однако отличаются некоторыми своими функциями, что будет подробно рассмотрено ниже. К общим характеристикам мультиметров UNI-T серии UT70 относятся:

1. Относительно небольшой вес (до 600 г).

2. Наличие аналоговой шкалы (кроме UT70A).

3. Удержание полученных показаний на экране.

4. Возможность выполнять относительные измерения (кроме UT70A).

5. Вывод на дисплей максимальных и минимальных значений.

6. Наличие стандартного порта RS232 (кроме UT70A).

7. Возможность использовать режим пониженного энергопотребления.

8. Автоматическое отключение после прекращения работы.

9. Все приборы оснащены предохранителем и имеют защиту от перегрузок.

10. Модели серии UT70 обладают жидкокристаллическим цветным дисплеем с подсветкой, которая функционирует в течение некоторого времени после ее активации. Для непрерывной работы с подсветкой следует удерживать соответствующую кнопку в нажатом состоянии.

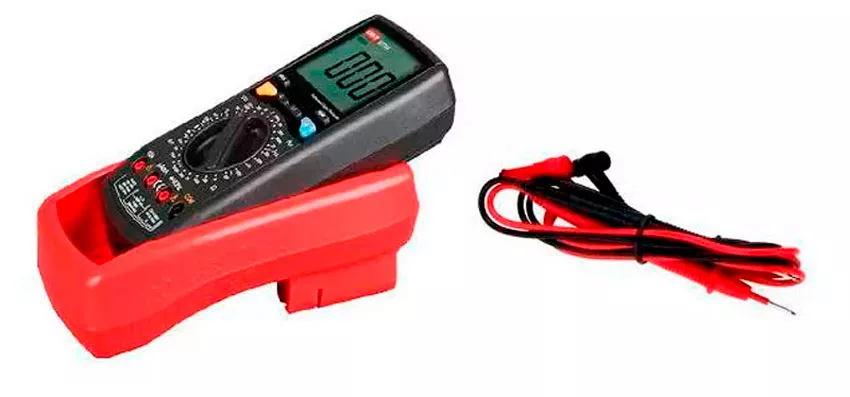

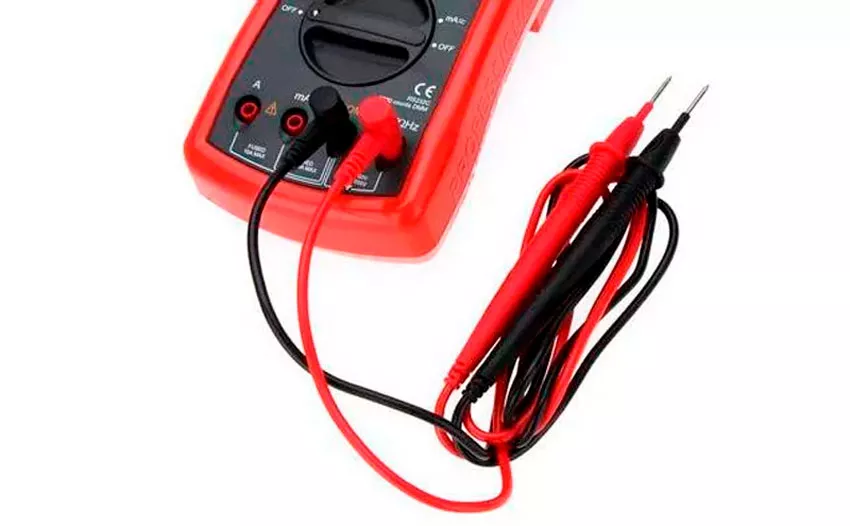

11. В комплекте поставляются щупы UNI-T, отличающиеся высокой функциональностью и простотой применения, а также пластиковый футляр, выполняющий защитную функцию в случае падения прибора.


Обзорная таблица цифровых мультиметров UNI-T серии UT70


Характеристики   Диапазон   UT70A   UT70B
UT70C

UT70D
Выбор пределов измерений    ручной    автоматический и ручной
Постоянное напряжение

200 мВ / 2 В / 20 В / 200 В / 1000 В
± (0,5%+1)

400 мВ / 4 В / 40 В / 400 В / 1000 В

± (0,8%+1)
80 мВ / 800 мВ / 8 В / 80 В / 800 В / 1000 В
  ± (0,1%+1)
±(0,05%+10)
Переменное напряжение

200 мВ / 2 В / 20 В / 200 В / 750 В
± (0,8%+3)
4 В / 40 В / 400 В / 750 В
  ± (1%+5)
800 мВ / 8 В / 80 В / 800 В / 1000 В           ± (1%+3) ±(0,8%+20)
Постоянный ток        20 мА / 2 мА / 200 мА / 10 A ± (0,8%+1)
400 мкА / 4000 мкА / 40 А / 400 мA / 10 A
      ± (1%+2)
80 мА / 800 мА / 8 А / 10 А
    ± (0,3%+2)   ±(0,2%+40)
Переменный ток       20 мА / 2 мА / 200 мА / 10 A ± (1%+3)
400 мкА / 4000 мкА / 40 А / 400 мA / 10 A   ± (1,5%+5)
80 мА / 800 мА / 8 А / 10 А
    ± (0,8%+2)   ±(0,5%+40)
Сопротивление       200 Ом / 2 кОм / 20 кОм / 200 кОм / 2 МОм /
20 МОм / 2000 МОм
± (0,8%+1)
400 Ом / 4 кОм / 40 кОм / 400 кОм / 4 МОм /
40 МОм
  ± (1%+2)
800 Ом / 8 кОм / 80 кОм / 800 кОм / 8 МОм /
80 МОм
    ± (0,5%+1)   ±(0,3%+40)
Емкость     20 нФ / 200 нФ / 2 мкФ / 100 мкФ
± (2,5%+5)
4 нФ / 40 нФ / 400 нФ / 4 мкФ / 40 мкФ / 400 мкФ /
4 мФ / 40 мФ
  ± (4%+3)
1 нФ / 10 нФ / 100 нФ / 1 мкФ / 10 мкФ / 100 мкФ      ± (2%+3)
Частота        2кГц / 20кГц / 200кГц / 2MГц / 10MГц
± (0,1%+3)
4 кГц / 40 кГц / 400 кГц / 4 MГц / 40 MГц / 400 MГц       ± (0,1%+3)
1 кГц / 10 кГц / 100 кГц / 1 МГц      ± (0,02%+1)
Индуктивность  2 мГн / 20 мГн / 200 мГн / 20 Гн  ± (2%+10)   нет
Температура, ºC
-40 - 1000  ± (1%+3)    нет
Температура, ºF  -40 - 1832  ± (1%+4)    нет
Логический пробник TTL  уровни ≥ 2.0 В, ≤ 0.8 В  да  нет
Коэффициент заполнения (скважность) 1% - 99,9% нет      да
Разрядность дисплея        3½ 1999 3¾ 3999 3¾ 7999 4¾ 79999
Размер ЖК дисплея    62 × 53 мм
Аналоговая шкала  41 деление   нет    да
Тест диодов              да
Звуковая прозвонка межсоединений
  да
Измерение параметров p-n переходов    да
Удержание показаний (Data Hold)   да
Регистрация пиковых значений (Peak Hold)     да нет да
Относительные измерения (Relative Mode)         нет да
Измерение среднеквадратических значений (True RMS)    нет      да
Режим max/min значений    да
Порт RS232    нет    да
Режим пониженного энергопотребления (Sleep Mode)   да
Автоматическое отключение    да
Питание    9 В (6F22 "Крона")
Защита от перегрузок в диапазоне
  до 10 А    до 12 А
Цвет корпуса    красный,серый
Вес нетто
  600 г
Габариты

195 мм х 90 мм х 40 мм

 Общие особенности моделей

1) С помощью мультиметров серии UT70 можно измерить постоянное и переменное напряжение, постоянный и переменный ток, сопротивление, емкость, частоту, параметры p-n переходов, выполнить тестирование диодов и звуковую прозвонку межсоединений

2) Во всех моделях (кроме UT70A) диапазон измерений может быть настроен как вручную, так и автоматически. Под автоматической настройкой понимается ситуация, когда при установке поворотного переключателя в соответствующее положение, прибор производит измерения в любом диапазоне. Эта функция имеет огромное значение, если измеряемые параметры неизвестны. Нет необходимости выполнять подборку нужного диапазона, постоянно переключая выключатель. При этом остается возможность ручной настройки, когда нужно сэкономить время, и диапазон измеряемых величин известен заранее.

3) Рабочая температура мультиметров составляет от 0°C до +50°C.

4) Питание приборов осуществляется от одной батареи 9 В, чтобы ее заменить достаточно открутить три винта.

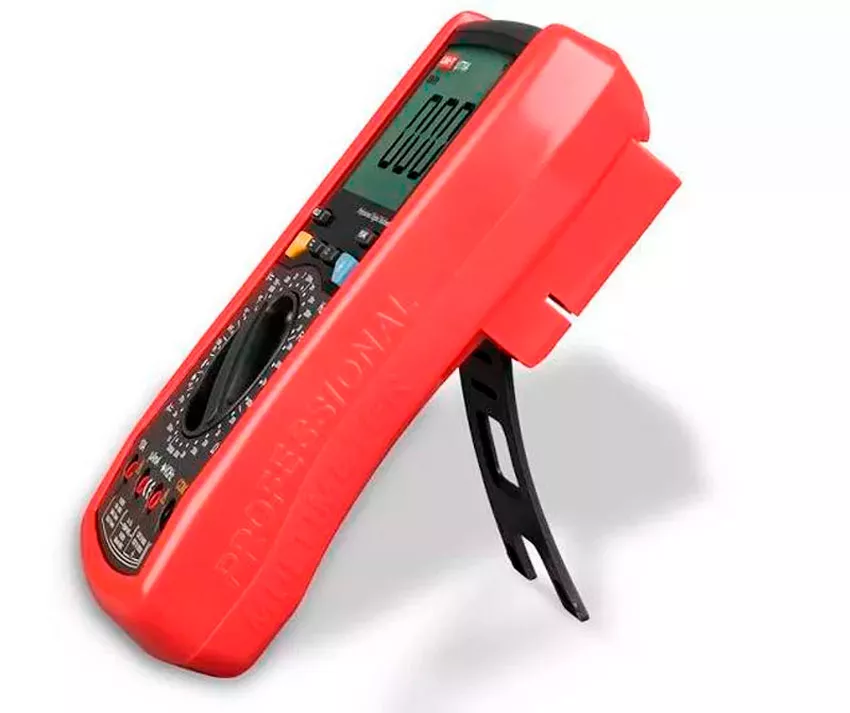

5) С задней стороны мультиметра расположена специальная подставка, позволяющая работать с прибором, поставив его под углом.


6) Конструкцию всех мультиметров условно можно разделить на три сектора: большой ЖК-дисплей, функциональные кнопки с поворотным переключателем и отверстия (гнезда) для подключения.


7) Все мультиметры имеют индикацию разряженной батареи.

Комплектация

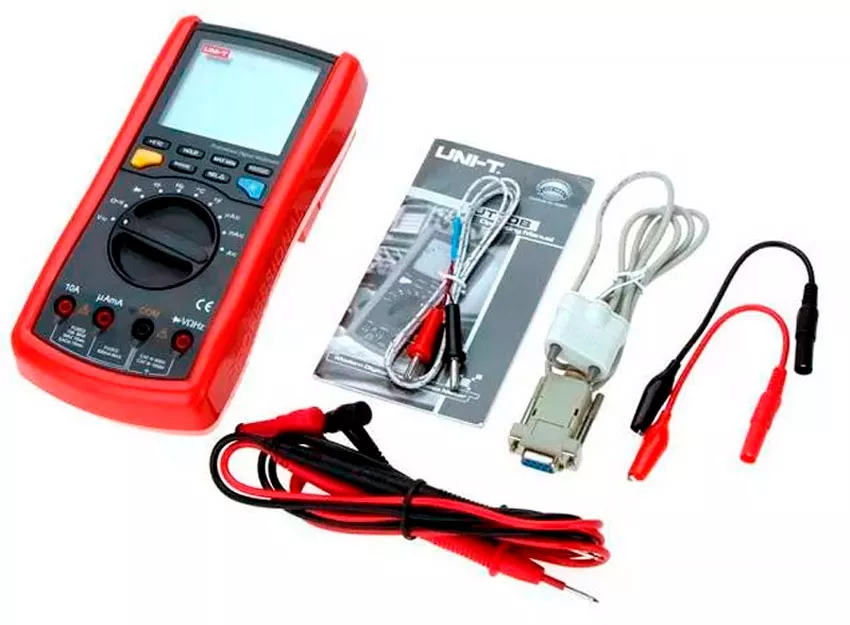

При заказе мультиметра серии UT70 базовый комплект поставки будет выглядеть следующим образом:

• Цифровой мультиметр;
• Измерительные щупы;
• Батарейка 9 В типа 6F22;
• Защитный футляр;
• Инструкция по эксплуатации.


Также для модели UT70A поставляется специальный переходник для измерения параметров транзисторов, индуктивности и емкости.

Для моделей UT70A и UT70B поставляется термопара К типа.

Для моделей UT70B, UT70C и UT70D - щупы с зажимами, CD-диск с программным обеспечением и кабель RS232С.


Рассмотрим более подробно модели мультиметров серии UT70, так как при внешней схожести, они обладают рядом различий.

UT70A

Данная модель самая младшая в представленной линейке.


Основная ее особенность – отсутствие автоматической настройки пределов измерений. Это значит, что необходимый диапазон измерений придется подбирать вручную. Зато мультиметр UT70A измеряет индуктивность. В остальных моделях данная функция отсутствует. Также с помощью этого прибора можно измерить температуру в °C и °F. Нельзя не отметить и наличие логического пробника TTL.

Модель UT70A не предназначена для работы с компьютером, соответственно порт RS232С у нее отсутствует. К дополнительным возможностям устройства можно отнести фиксацию текущих и пиковых значений, автоматическое отключение после 15 минут простоя.

Эксплуатация прибора. Особенности.

 Чтобы уменьшить потребляемую мощность, не следует нажимать функциональную кнопку «LC», если не проводятся измерения емкости и индуктивности.

⇒ Учитывая отсутствие автоматической настройки пределов измерений, не следует для подборки нужного диапазона перемещать поворотный переключатель в процессе работы. Поворотный переключатель перемещается только после отсоединения щупов.

⇒ Измерение постоянного напряжения производится до 1000 В, а измерение переменного напряжения – до 750 В. В противном случае устройство может выйти из строя, даже если оно отобразит измеряемые показания на экране.

⇒ Подсветка ЖК-дисплея активируется только на 10 сек., после чего автоматически отключается.

Функциональные кнопки

 Данные кнопки расположены на передней панели под дисплеем.

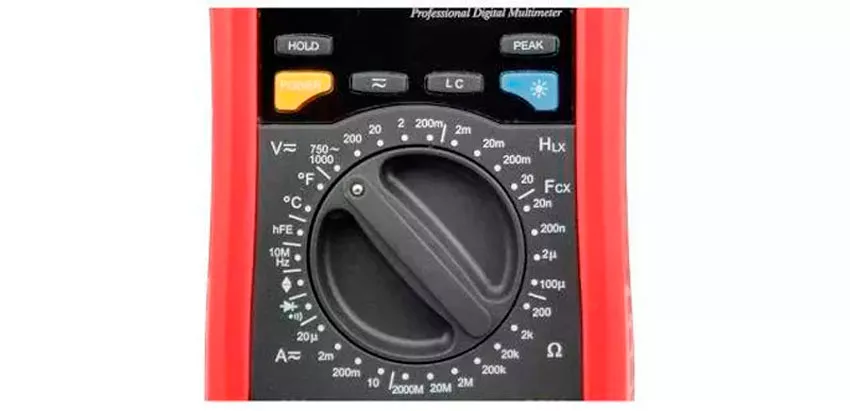

С помощью желтой кнопки производится включение прибора. За ней следует переключатель постоянного/переменного напряжения/тока. Кнопка «LC» включает генератор емкости и индуктивности. Последняя в данном ряду, синяя кнопка, предназначена для активации подсветки. Если нажать «HOLD», то на дисплее отобразятся минимальные и максимальные параметры измерений. Кнопка «PEAK» позволяет удерживать максимальное значение на экране.

Мультиметр UT70A представляет собой надежное устройство, обладающее всеми необходимыми функциями. Отличается точностью измерений. Предоставляет возможность измерять индуктивность. Прибор выполнен из хороших прочных материалов. Качественная сборка и удобство в использовании делают данный мультиметр привлекательным устройством для мастеров и ремонтников.

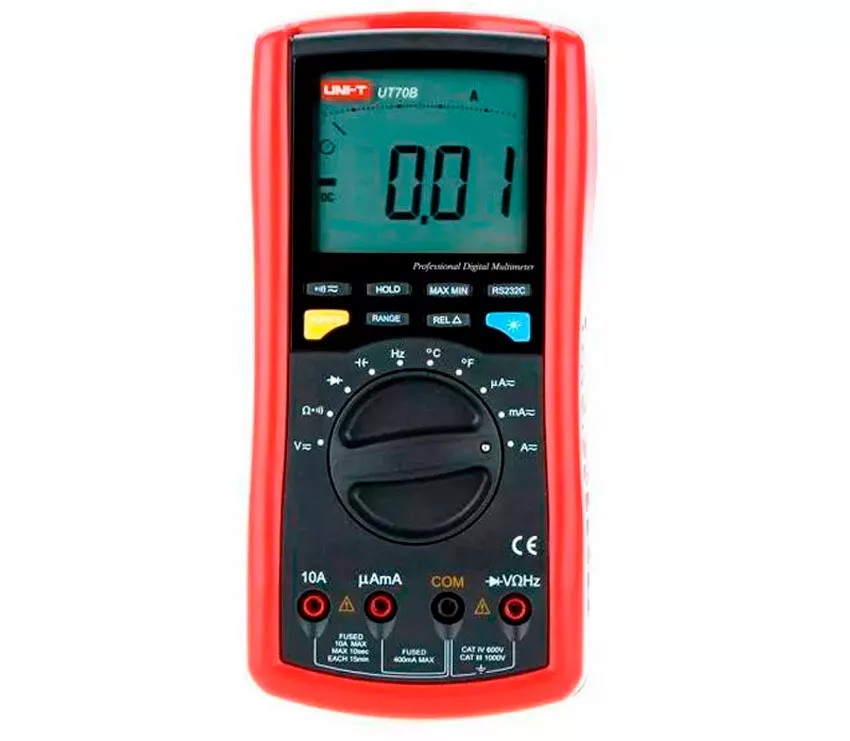

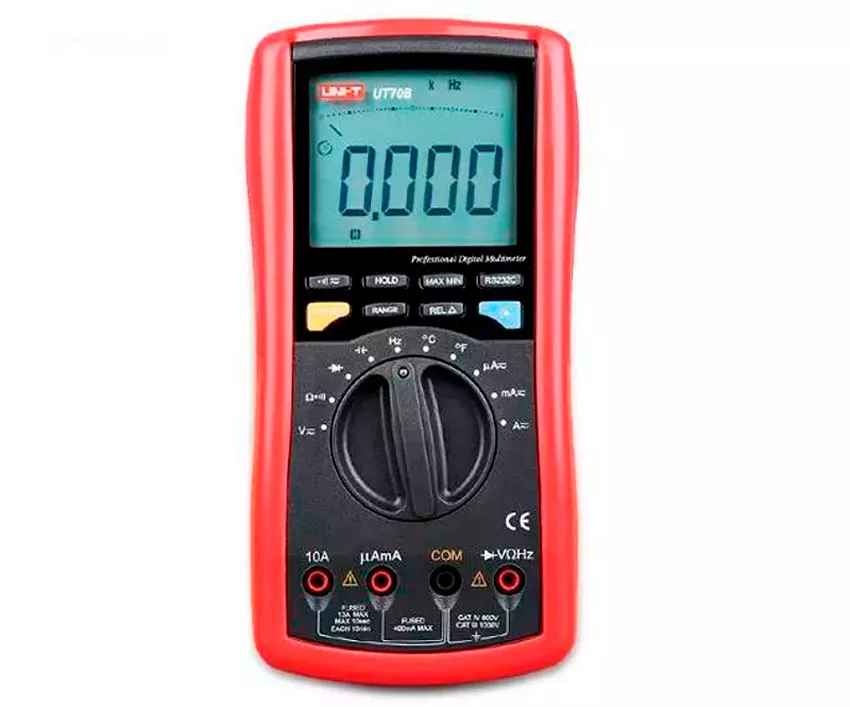

UT70B

UT70B – следующий представитель рассматриваемого модельного ряда мультиметров UNI-T.


От предыдущей модели отличается возможностью выбирать предел измерений как вручную, так и автоматически. При включении прибора он сразу начинает работать в режиме автоматического выбора диапазона измерений. Данное устройство не измеряет индуктивность, зато его можно подключить к компьютеру. Работа на компьютере позволяет отслеживать и анализировать измеренные параметры. Еще одной особенностью этого мультиметра является возможность измерения частоты до 400 мГц. Также нужно отметить, что данный прибор не регистрирует пиковые значения. UT70В запоминает последние результаты измерений и обладает режимом повышенного энергосбережения. Подсветка ЖК-дисплея функционирует 15 сек., после чего автоматически отключается.

Функциональные кнопки

Функциональные кнопки отличаются от предыдущей модели своим количеством


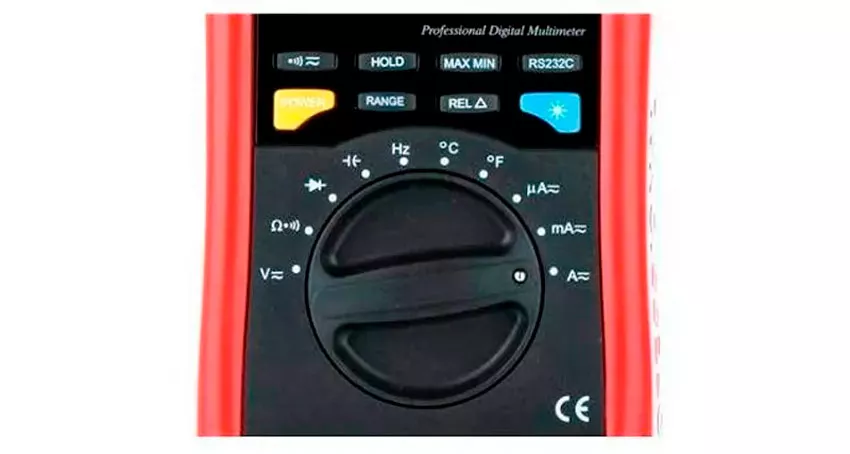

В частности в UT70В есть кнопка «RANGE», позволяющая выбрать режим автоматической или ручной настройки пределов измерений. «REL» отвечает за режим относительных измерений. А «RS232C» предназначена для запуска режима работы с компьютером. Соответственно для всех новых функций, отсутствующих в предыдущей модели, появились свои функциональные кнопки.

Линейная шкала

Отдаленно похожа на стрелку аналогового мультиметра, однако ей не грозит зашкаливание. Данная шкала обновляется в 10 раз быстрее, чем цифровые данные на экране. С ее помощью можно отслеживать импульсные изменения сигнала.

Мультиметр UT70В представляет собой многофункциональный прибор, поддерживающий работу с компьютером. Он удобен в использовании и обладает всем необходимым функционалом для выполнения точных измерений электрических величин.

UT70С

Еще одна модель из рассматриваемой линейки.

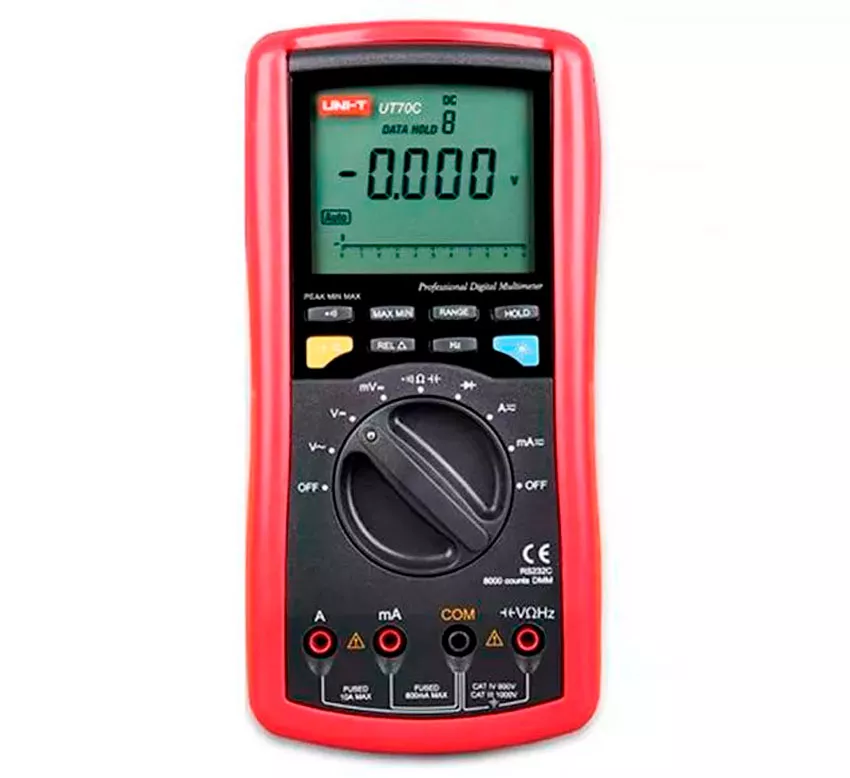

UT70C отличается от UT70В, прежде всего, диапазоном измеряемых величин, который расширен как в большую, так и в меньшую сторону. При этом следует обратить внимание, что мультиметр UT70C не измеряет ни индуктивность, ни температуру. Это также отличает его от двух предыдущих моделей. Как и у модели UT70В у него отсутствует логический пробник TTL, зато есть аналоговая (линейная) шкала, позволяющая фиксировать импульсные изменения сигнала. Прибор поддерживает подключение к компьютеру. Подсветка ЖК-дисплея функционирует в течение 60 сек., после чего автоматически отключается.

В целом мультиметр UT70C во многом похож на UT70В. Вместо функции измерения температуры появляется возможность измерять электрические величины в более широких диапазонах.

Мультиметр UT70C представляет собой многофункциональное портативное устройство, которое по своим качественным характеристикам подойдет для мастеров самого разного уровня.

UT70D

Данная модель завершает модельный ряд UT70.

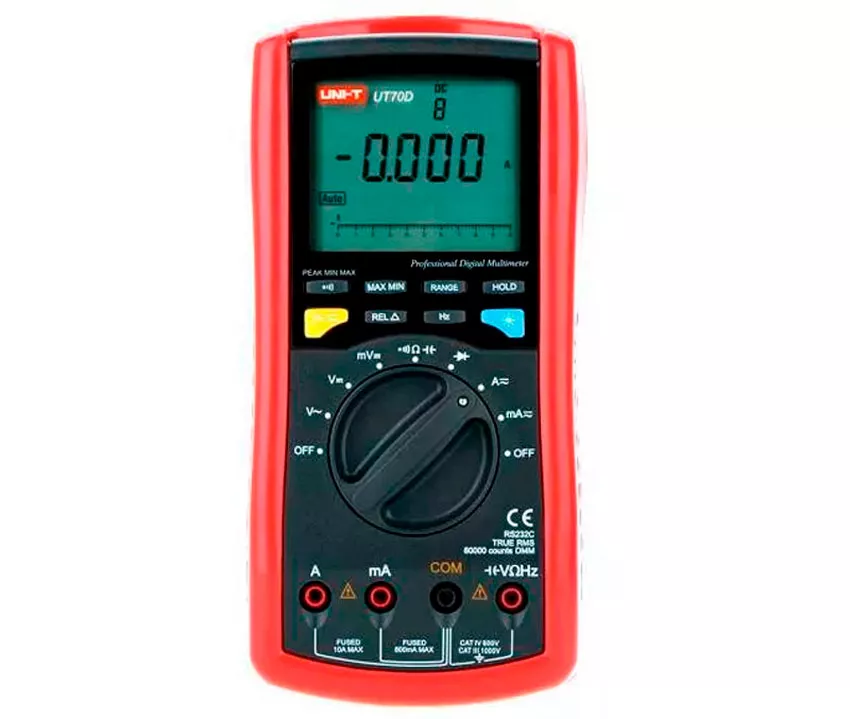

Как и две предыдущие модели, она позволяет выбирать диапазон измерений автоматически и вручную. При этом диапазон возможных измерений у данного мультиметра шире, а точность показаний выше. Прибор не измеряет индуктивность и температуру. Отсутствует в нем и логический пробник TTL. Зато есть возможность подключения к компьютеру, функция относительных измерений и функция измерений среднеквадратических значений. В этой модели так же, как и в предыдущей, есть режим пониженного энергопотребления.

Как выбрать мультиметр

Все рассмотренные мультиметры являются достойными представителями линейки UNI-T. Это точные и надежные приборы, функционал которых достаточно широк и подходит для самых разных целей. Выбирая мультиметр, прежде всего, следует определиться, в каких целях он будет использоваться, входит ли в Ваши планы анализ измеряемых параметров на компьютере, и в каком диапазоне будут выполняться измерения?

Если необходимо измерять индуктивность, а поддержка подключения к компьютеру не является обязательным условием, то можно остановиться на самой первой модели UT70А. Однако не забудьте, что все диапазоны измерений в этом случае придется устанавливать вручную.

Если измерение индуктивности не требуется, то лучше приобрести UT70B. Эта модель позволяет измерять температуру. Прибор можно подключить к компьютеру, а также в нем есть не только ручная, но и автоматическая настройка диапазона выполняемых измерений, что, безусловно, является очень удобной функцией.

Если же Вам нужен более мощный и точный прибор или прибор, обладающей функцией измерения среднеквадратических значений, то отличным вариантом станет UT70C и UT70D соответственно. Однако обе последние модели не измеряют ни температуру, ни индуктивность

В целом все модели серии UT70 – это качественные точные приборы, работать с которыми одно удовольствие.
