Портативные осциллографы и мультиметры: как выбрать для выездных работ
100 Когда едешь на объект — в цех, на стройку, в подвал с щитовой или к клиенту в гараж, — под рукой необходим прибор, который не подведёт. Тот, что реально поможет найти проблему: прозвонить кабель, поймать плавающий импульс, увидеть, почему блок питания падает в защиту или не выдаёт нужное напряжение.
В статье речь пойдёт не про «самые лучшие приборы в мире» — таких не бывает. Однако есть те, что лучше подходят под определённый круг задач. И если берёте портативный осциллограф или мультиметр для работы «в поле», выбирайте не по картинке и не по цене, а по параметрам, которые решают реальные проблемы.
Портативные осциллографы и мультиметры (а особенно скопметры — измерители «два в одном») как раз для таких задач. В каталоге Суперайс их достаточно, чтобы закрыть почти любые выездные сценарии: от проверки блока питания на объекте до диагностики автомобильной электроники или отладки промышленного контроллера.
Время чтения: 26 минут
Зачем вообще брать портативные приборы, если есть стационарные
Современные портативные измерители по функционалу не уступают стационарным версиям, а по удобству работы в полевых условиях — дадут фору любому лабораторному монстру. Но выбрать правильный инструмент для выездных измерений — задача не такая простая, как кажется.
Когда измерения выполняются в мастерской, под рукой есть стационарный осциллограф, лабораторный блок питания и весь набор измерительных приборов. Но на выезде условия другие. Приходится работать возле промышленного шкафа, в автомобиле, на крыше здания, рядом со станком или на объекте, где нет даже нормального стола.
Ключевое отличие от стационарных собратьев — автономное питание. Встроенный аккумулятор позволяет работать там, где нет розетки: на крыше, в подвале, в поле или в шкафу с оборудованием, куда даже удлинитель не дотянешь.
Второе важное отличие — малый вес и компактность. Современные портативные осциллографы легко помещаются в ладонь, а их вес редко превышает килограмм. Некоторые модели вообще весят как среднестатистический смартфон.
Третье — ударопрочный корпус и защита от пыли и влаги. Выездные условия — это не чистая лаборатория. Приборы падают, оказываются под дождём, на них проливают кофе и другие жидкости. Поэтому многие портативные модели имеют прорезиненные уголки и защиту по классу IP.
Поэтому портативные устройства за последние несколько лет перестали быть нишевым инструментом. Современный карманный осциллограф способен показать форму сигнала, мультиметр — измерить напряжение, ток и сопротивление, а скопметр объединяет оба устройства в одном корпусе. При этом они часами работают от встроенного аккумулятора и помещаются в небольшой сумке.
Что важнее всего в портативном осциллографе
Мобильный осциллоскоп нужен, чтобы видеть форму сигнала, длительность импульсов, фронты, выбросы, наводки. Полоса пропускания, частота дискретизации, количество каналов — вот параметры, которые определяют, сможет ли мастер решать задачи или будет мучиться с неподходящим инструментом.
Ключевые параметры, на которые стоит посмотреть сначала:
- Полоса пропускания. Это «верхняя граница» частот, которые прибор может корректно отображать. Правило такое: нужна полоса минимум в 3–5 раз выше максимальной частоты интересующего сигнала. Если вы смотрите импульсы на 100 кГц, полоса 20–30 МГц уже будет комфортной. Для силовой электроники и простых задач хватит и 20–50 МГц, для цифровой части и быстрых фронтов — лучше от 100 МГц.
- Частота дискретизации. Чем выше, тем точнее прибор «рисует» быстрые изменения. Для простых сигналов хватит 1 Гвыб/с, для цифровых интерфейсов и быстрых фронтов лучше 2 Гвыб/с и выше.
- Количество каналов. Два канала — минимум: один на сигнал, второй на синхронизацию или сравнение. Четыре канала удобны, если нужно одновременно смотреть питание, тактовый сигнал, данные и землю.
- Глубина памяти. Влияет на то, сколько времени получается записать при высокой частоте дискретизации. Для поиска редких событий (например, сбоев) важна большая память.
- Автономность и прочность. На выезде прибор зачастую лежит в сумке рядом с ключами и отвёртками, падает, работает при +5 °C или +40 °C. Нужен ударопрочный корпус и аккумулятор, держащий заряд хотя бы 3–4 часа активной работы.
Есть ошибочное мнение, что хороший осциллограф стоит десятки тысяч рублей. На практике всё зависит от задач.
Если речь идёт о ремонте бытовой техники, автомобильной электроники, источников питания, Arduino и микроконтроллеров или большинства цифровых устройств, возможностей нынешних портативных моделей хватает.
Поэтому сегодня большой интерес вызывают компактные модели от FNIRSI, OWON и Hantek. За последние годы они выросли по качеству, получили более быстрые процессоры, качественные IPS-дисплеи и функциональность, которая раньше встречалась только у настольных моделей. При этом опыт пользователей показывает, что бюджетные карманные осциллографы подходят прежде всего для диагностики и поиска неисправностей, тогда как для сложных высокочастотных измерений предпочтительнее более производительные модели.
Какие модели портативных осциллографов выбрать
В каталоге Суперайс представлены десятки портативных измерителей, среди которых найдутся универсальные модели:

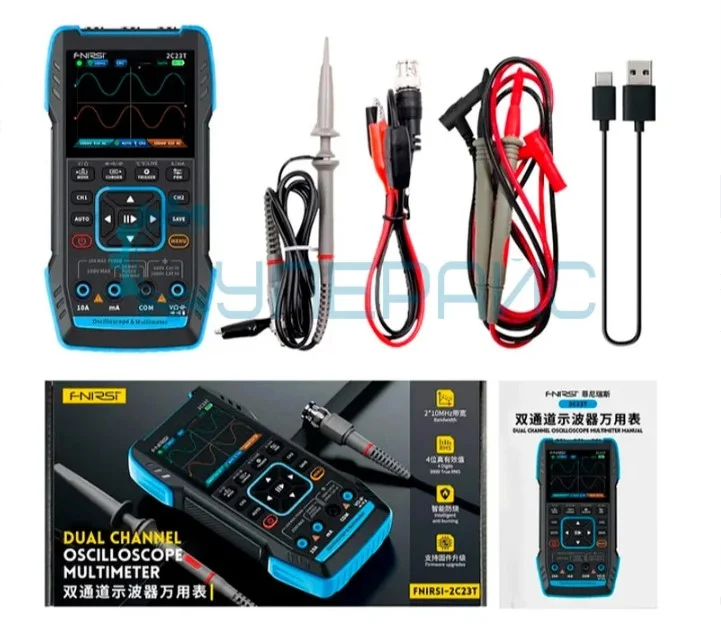

- FNIRSI 2C23T — один из самых интересных вариантов начального уровня. Несмотря на компактные размеры, в нём объединены двухканальный осциллограф, мультиметр True RMS и генератор сигналов. Полоса пропускания составляет 10 МГц, а частота дискретизации — до 50 МВыб/с.
- FNIRSI 2C53T — здесь уже используется полоса пропускания 50 МГц и частота дискретизации до 250 МВыб/с. Он позволяет значительно увереннее работать с импульсными источниками питания, микроконтроллерными устройствами и различными цифровыми интерфейсами. Встроенный генератор сигналов дополнительно расширяет возможности диагностики.
- Hantek TO1112D — для специалистов, которым требуется ещё больший запас по характеристикам, интерес представляет Hantek TO1112D. Это фактически полноценный планшетный измерительный комплекс с двухканальным осциллографом, мультиметром и генератором сигналов. Полоса пропускания достигает 110 МГц, а большой сенсорный экран значительно упрощает работу непосредственно на объекте.

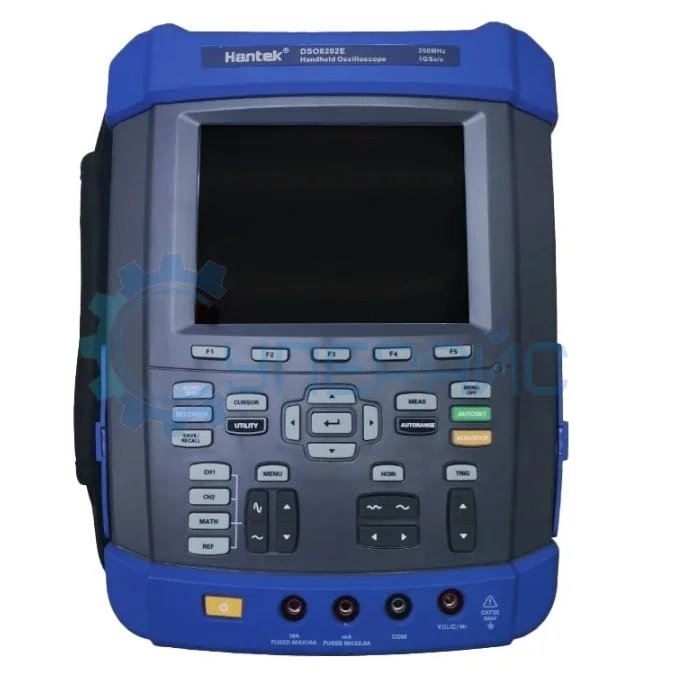

- Hantek DSO8202E — ещё один представитель линейки Hantek. Двухканальный, полоса пропускания — 200 МГц. Есть мультиметр, анализатор спектра, самописец. Поддерживает USB-интерфейс. Применяется в проектировании, отладке и ремонте электронных устройств, телекоммуникациях.
- OWON HDS160 — одноканальный осциллограф-мультиметр. Полоса пропускания 1 МГц, частота дискретизации 5 МВыб/с. Есть мультиметровые функции: измерение напряжения, тока, сопротивления. Входное сопротивление — 10 МОм. Максимальное входное напряжение — 1000 В, ток — до 15 А. HDS160 с одной стороны простой, с другой — удобный для базовых выездных проверок, когда нужно быстро посмотреть и сигнал, и параметры цепи.
- OWON HDS2102S — двухканальный портативный осциллограф-мультиметр. Полоса пропускания — 100 МГц. Частота дискретизации — до 500 МВыб/с в двухканальном режиме. Вертикальная чувствительность — от 10 мВ до 10 В на деление. Есть встроенный генератор сигналов. Входное сопротивление 1 МОм, входная ёмкость 16 пФ. Гарантия — 24 месяца. Это уже серьёзный инструмент, который заменит стационарный прибор в большинстве выездных задач.
- OWON HDS3102M-N — топ-модель в линейке портативных осциллографов Суперайс. Двухканальный. Есть мультиметр, анализатор спектра, частотомер. Гарантия 24 месяца. Это модель для профессионалов, работающих с высокочастотными сигналами и нуждающихся в максимальной точности и функциональности.
Отдельная категория приборов — это гибриды. Осциллограф-мультиметр совмещает в одном корпусе и осциллограф, и полноценный мультиметр. По сути, вы получаете два измерителя по цене одного и в одном корпусе. Для выездной работы это золотой стандарт.
У таких приборов есть переключатель режимов: в одном положении ты работаешь с осциллографом — смотришь форму сигнала, измеряешь параметры, ищешь искажения. В другом — используешь мультиметровые функции: измеряешь напряжение, ток, сопротивление, ёмкость, температуру.
Мультиметры — без них тоже никуда
Даже если у вас есть крутой портативный осциллограф, мультиметр всё равно нужен. Для быстрой проверки напряжения в розетке, прозвонки цепи, измерения сопротивления или проверки диода осциллоскоп использовать неудобно. Это как пытаться забить гвоздь микроскопом — можно, но зачем?
Для работы вне лаборатории важны не только диапазоны, но и то, как прибор ведёт себя в реальных условиях: при помехах, при низком заряде, при тряске и плохой видимости.
Основные моменты:
- Автоматический или ручной выбор пределов — это вопрос удобства. Автоматические мультиметры сами определяют, в каком диапазоне измерять. Ткнуть щупами, посмотреть на экран — и всё. Никаких лишних движений. Например, у Lomvum LS6 автоматический выбор пределов.
- TrueRMS — важная функция, если работаете с несинусоидальными сигналами. Обычные мультиметры показывают корректное среднеквадратичное значение только для чистого синуса. TrueRMS-мультиметры считают правильно независимо от формы сигнала. Это критично при работе с импульсными блоками питания, частотными преобразователями и прочей нелинейной нагрузкой.
- Защита от перегрузки — в полевых условиях легко перепутать режимы или сунуть щупы не туда. Хороший мультиметр должен быть с защитой, которая не даст ему сгореть от случайной подачи высокого напряжения.
- Категория электрозащиты — обозначается как CAT I, CAT II, CAT III, CAT IV. Чем выше цифра, тем более высокое напряжение может выдержать измеритель без риска для пользователя. Для работы в распределительных щитах и на промышленных объектах нужен CAT III.
- Разрядность и точность — для большинства задач достаточно 3½ или 4½ разрядов. Более высокая разрядность нужна только для тонкой настройки и калибровки.
- Функции — прозвонка, измерение ёмкости, частоты, температуры, проверка диодов — всё это должно быть «под рукой».
- Дисплей и подсветка — на объекте часто темно или много бликов. Большой дисплей с подсветкой и крупными цифрами сильно выручает.

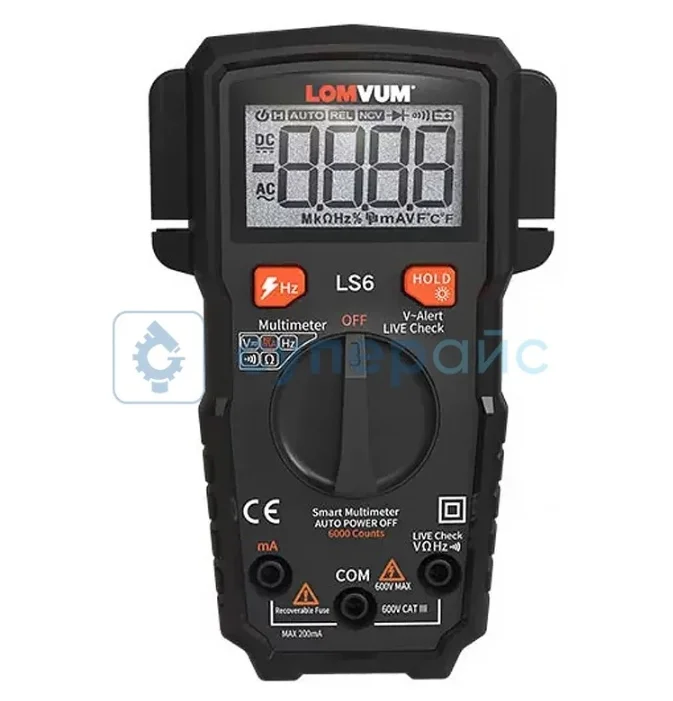

Из доступных моделей в Суперайс есть UNI-T UT125C — простой и надёжный ручной мультиметр. Или Lomvum DM58 с автоматическим выбором пределов и TrueRMS.
Как выбрать прибор под конкретные задачи
Универсального измерителя не существует. Осциллограф, который отлично показывает себя при ремонте бытовой электроники, бывает неудобным при работе с промышленной автоматикой. Аналогично и дорогая профессиональная модель далеко не всегда оправдывает себя, если большую часть времени приходится проверять блоки питания, контролировать питание плат или искать обрыв в проводке.
Перед покупкой полезно ответить на простой вопрос: какие сигналы предстоит измерять чаще всего? От этого зависит практически всё — необходимая полоса пропускания, частота дискретизации, количество каналов и даже размер экрана.
В инженерной практике нередко встречается ситуация, когда дорогостоящая модель используется 15–20 % возможностей. При этом для повседневной работы вполне хватило бы более компактной версии с меньшей полосой пропускания, но лучшей автономностью и удобством.
Первый шаг при выборе — определить область задач. Что вы будете делать чаще всего? Просто проверять наличие напряжения и прозванивать цепи? Тогда хватит хорошего мультиметра с автоматическим выбором пределов и TrueRMS. Смотреть форму сигнала и искать помехи? Нужен осциллограф, хотя бы одноканальный с полосой 1–5 МГц. Диагностировать импульсные БП, контроллеры, цифровые схемы? Тогда двухканальный измеритель с полосой от 40 МГц и частотой минимум 250 МВыб/с.
Второй шаг — бюджет. Понятно, что все хотят самый крутой прибор, но реальность часто вносит коррективы. Если бюджет ограничен — присмотритесь к FNIRSI DPOX180H или OWON HDS160. Если позволяют средства — OWON HDS2102S станет отличным выбором на годы вперёд.
Третий шаг — удобство использования. Проверьте, как лежит прибор в руке, удобно ли нажимать кнопки, читается ли экран при ярком солнечном свете. У многих портативных измерителей есть функция автонастройки — это реально спасает, когда нужно быстро что-то посмотреть, не вникая в настройки.
Четвёртый шаг — комплектация. В коробке нужны щупы, зарядное устройство, USB-кабель для связи с компьютером. Некоторые модели комплектуются сумкой или чехлом для переноски — это очень удобно. У FNIRSI DPOX180H, например, в комплекте два щупа, блок питания, USB-кабель и инструкция.
Ремонт бытовой электроники
Это одна из самых распространённых задач для портативного осциллографа. Телевизоры, ноутбуки, мониторы, игровые приставки, зарядные устройства, материнские платы, LED-драйверы и импульсные источники питания редко требуют анализа сигналов выше нескольких десятков мегагерц. Гораздо важнее возможность быстро проверить наличие управляющих импульсов, оценить уровень пульсаций, увидеть просадки напряжения или сравнить сигналы до и после подозрительного узла.
В подобных случаях хорошо подходят компактные скопметры вроде FNIRSI 2C53T. Два канала позволяют одновременно наблюдать входной и выходной сигнал преобразователя, а встроенный мультиметр избавляет от необходимости постоянно менять приборы.
Во время диагностики импульсного блока питания часто одновременно приходится проверять несколько параметров:
- постоянное напряжение на выходе;
- уровень высокочастотных пульсаций;
- форму управляющих импульсов на силовом ключе;
- наличие запуска ШИМ-контроллера.
Если всё это делать отдельными измерителями, диагностика занимает заметно больше времени.
Диагностика автомобильной электроники
Современный автомобиль представляет собой сложную цифровую систему. Даже в машинах среднего класса работают десятки электронных блоков управления, связанных между собой несколькими цифровыми шинами.
Мультиметр позволяет определить наличие питания, однако этого часто недостаточно.
Например, напряжение на линии CAN может выглядеть абсолютно нормальным, тогда как сама передача данных уже нарушена. Причину покажет только осциллограф.
Во время диагностики автомобилей чаще всего исследуют:
- сигналы датчиков положения коленчатого и распределительного валов;
- работу форсунок;
- управляющие импульсы катушек зажигания;
- линии CAN, LIN и других цифровых шин;
- сигналы датчиков ABS;
- работу исполнительных механизмов.
Здесь особенно ценятся компактность и способность долго работать от аккумулятора. Не всегда удобно тянуть удлинитель к автомобилю или искать место для установки настольного измерителя.
Обслуживание промышленного оборудования
В промышленности требования к измерительным приборам становятся заметно выше.
Сервисный инженер может за один день проверять шкаф управления насосной станции, частотный преобразователь, систему автоматизации производственной линии и контроллер вентиляционной установки.
Во многих случаях работа ведётся буквально «на ногах», а прибор приходится держать одной рукой.
Помимо надёжного корпуса, здесь большое значение приобретают:
- яркий экран;
- широкий угол обзора;
- устойчивость к случайным ударам;
- ёмкий аккумулятор;
- быстрое сохранение осциллограмм.

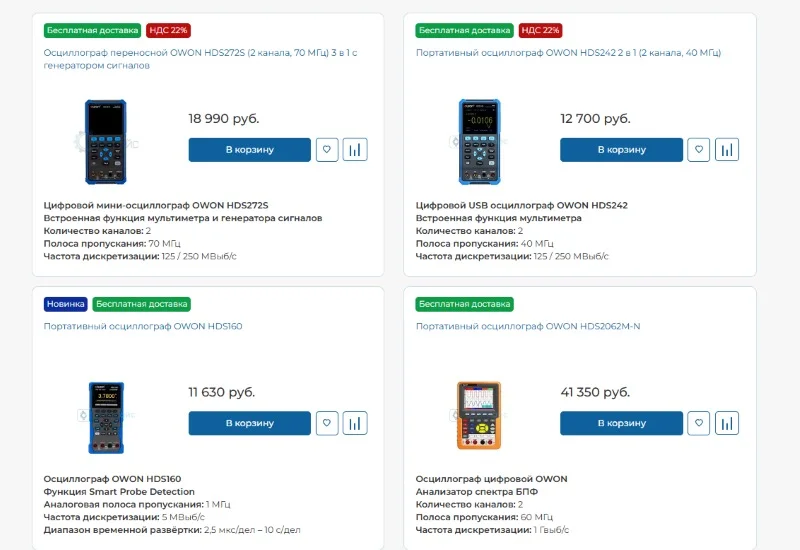

При обслуживании промышленной автоматики особенно удобно использовать модели серии OWON HDS. Они совмещают полноценный цифровой мультиметр и двухканальный осциллограф в одном корпусе.
Линейка включает версии с полосой пропускания до 100–200 МГц, поэтому подходит не только для силовой электроники, но и для анализа цифровых сигналов средней сложности.
Когда действительно нужен генератор сигналов
Многие современные скопметры оснащаются встроенным генератором функций. На первый взгляд кажется, что это невостребованная функция, однако в работе сервисного инженера она используется достаточно часто.
Генератор позволяет быстро проверить прохождение сигнала по цепи без подключения дополнительного оборудования.
Например, можно подать синусоидальный сигнал на вход усилителя, сформировать прямоугольные импульсы для проверки цифровой логики или протестировать отдельные каскады аналогового устройства.
Особенно полезной эта функция становится при ремонте аудиоаппаратуры, усилителей мощности, измерительных приборов и различных аналоговых модулей.
Поэтому модели FNIRSI 2C23T, 2C53T и Hantek TO1112D, оборудованные встроенным генератором, заметно универсальнее обычных портативных осциллографов.
На что редко обращают внимание при покупке, а зря
Список характеристик на сайте магазина выглядит убедительно, однако некоторые параметры начинают играть роль только после нескольких месяцев эксплуатации:
- Экран. Размер дисплея влияет не только на удобство просмотра сигнала. Чем больше экран, тем проще одновременно наблюдать несколько осциллограмм, пользоваться курсорами, анализировать измерения и работать с меню. Если диагностика занимает по несколько часов в день, разница между экраном 2,8 и 5 дюймов ощущается очень быстро.
- Скорость работы интерфейса. Недорогие приборы прошлых поколений иногда грешили медленной прорисовкой изображения и заметными задержками при изменении настроек. Современные модели стали значительно быстрее. Масштабирование, переключение режимов и сохранение осциллограмм выполняются практически мгновенно, что незаменимо при поиске кратковременных неисправностей.
- Память. Большая глубина памяти позволяет записывать длительные процессы без потери детализации. Это важно при поиске редких сбоев и анализе последовательностей цифровых импульсов.
Большинство неудачных покупок связано вовсе не с качеством устройства. Обычно проблема заключается в неправильной оценке собственных задач.
Самые распространённые ошибки выглядят так:
- покупка осциллографа с минимальной полосой пропускания «на всякий случай» без учёта перспектив дальнейшей работы;
- выбор модели только по максимальной полосе, без внимания к частоте дискретизации и глубине памяти;
- игнорирование категории безопасности входов при работе с силовыми цепями;
- покупка одноканального прибора, хотя регулярно приходится сравнивать два сигнала;
- недооценка времени автономной работы и качества экрана.
Нередко через год эксплуатации пользователи приходят к выводу, что стоило сразу приобрести более функциональный скопметр. Разница в цене заметно меньше, чем стоимость второго прибора, который приходится покупать позже.
Несколько советов, которые помогут избежать разочарования
Даже хороший прибор не оправдает ожиданий, если выбрать его неправильно. Чтобы покупка действительно оказалась удачной, стоит придерживаться нескольких простых рекомендаций:
- Не стоит выбирать модель только по полосе пропускания. Для большинства выездных инженерных задач гораздо важнее удобство использования, автономность, скорость работы интерфейса и качество экрана.
- Желательно предусмотреть запас по характеристикам. Если сегодня прибор нужен для ремонта блоков питания, это не означает, что через год не придётся диагностировать цифровые интерфейсы, промышленные контроллеры или автомобильные электронные системы. Разумный запас по полосе пропускания позволит избежать повторной покупки измерителя.
Ориентироваться нужно не на доступное число функций, а на задачи. Ведь правильно подобранное оборудование не только повышает точность диагностики, но и заметно экономит время. А на выездах скорость поиска неисправности зачастую становится самым ценным ресурсом.
Портативный осциллограф или скопметр — уже давно не редкость. Это один из самых полезных приборов для сервисного инженера, автоэлектрика, наладчика промышленного оборудования и даже радиолюбителя. Но помните, что для выездных измерений важнее практичность, автономность и надёжность, чем цифры в характеристиках.
Определите типовые сценарии, прикиньте, какие параметры критичны, и под них подбирайте прибор. В каталоге «Суперайс» достаточно моделей, чтобы закрыть любые потребности: от мультиметра для базовых измерений до полноценного портативного осциллографа для сложных задач.
Когда прибор подобран под реальные условия, он становится надёжным помощником, который экономит время и нервы. Такой подход и позволяет не пожалеть о покупке.
Вопросы и ответы
Можно ли заменить осциллограф мультиметром?
Нет, если приходится анализировать форму сигнала. Мультиметр показывает усреднённые электрические параметры — напряжение, ток, сопротивление и частоту. Осциллограф позволяет увидеть импульсы, помехи, пульсации, переходные процессы и другие особенности, которые невозможно обнаружить мультиметром.
Какой полосы пропускания достаточно для большинства задач?
Для ремонта бытовой техники, а также микроконтроллерных устройств и автомобильной электроники достаточно измерителя с полосой 50–100 МГц. Более высокие значения требуются при работе с высокоскоростными цифровыми интерфейсами и сложными телекоммуникационными устройствами.
Что лучше выбрать: отдельный мультиметр и осциллограф или скопметр?
Если измерения часто выполняются на выезде, удобнее использовать скопметр. Один прибор занимает меньше места, быстрее подготавливается к работе и позволяет оперативно переключаться между режимами мультиметра и осциллографа. Для стационарной лаборатории по-прежнему предпочтительно использовать отдельные специализированные приборы.
На что обратить внимание при выборе щупов?
Даже сверхдорогой осциллограф не даст точности измерений при использовании неподходящих щупов. Важно учитывать коэффициент деления, полосу пропускания, допустимое напряжение и категорию безопасности. Для большинства работ с сетевыми устройствами рекомендуется использовать щупы с коэффициентом 10:1, поскольку они меньше нагружают исследуемую цепь и позволяют безопасно измерять высокие напряжения.
Можно ли использовать портативный осциллограф как основной прибор?
Да, если задачи не связаны с анализом сверхвысокочастотных сигналов или сложной многоканальной диагностикой. Современные портативные модели обладают достаточной производительностью для большинства работ с электронной техникой, а благодаря автономному питанию и компактности даже удобнее стационарных решений.
Как соотносить задачи и выбор прибора?
Чтобы не переплатить и не взять «слишком слабый» прибор, лучше заранее прикинуть типовые сценарии.
Если вы:
- Электрик, обслуживающий щиты и двигатели. Потребуется мультиметр с True RMS и хорошей защитой, плюс осциллограф для редких случаев (например, чтобы посмотреть форму напряжения или найти наводку).
- Сервисный инженер по промышленной автоматике. Ему часто приходится просматривать сигналы управления, импульсы, фронты. Здесь лучше взять осциллограф с полосой от 50–100 МГц и надёжный мультиметр.
- Мастер-электронщик, работающий с электроникой и электротехникой. Нужны точные измерения, проверка компонентов, иногда — генерация тестовых сигналов. Из базового набора пригодится мультиметр с измерением ёмкости и частоты + осциллограф, либо комбинированный вариант — скопметр.
Не нужны «максимальные характеристики» только ради характеристик. Если 90% задач — это прозвонка и измерение напряжения, дорогой осциллограф будет лежать в сумке и разряжаться.
