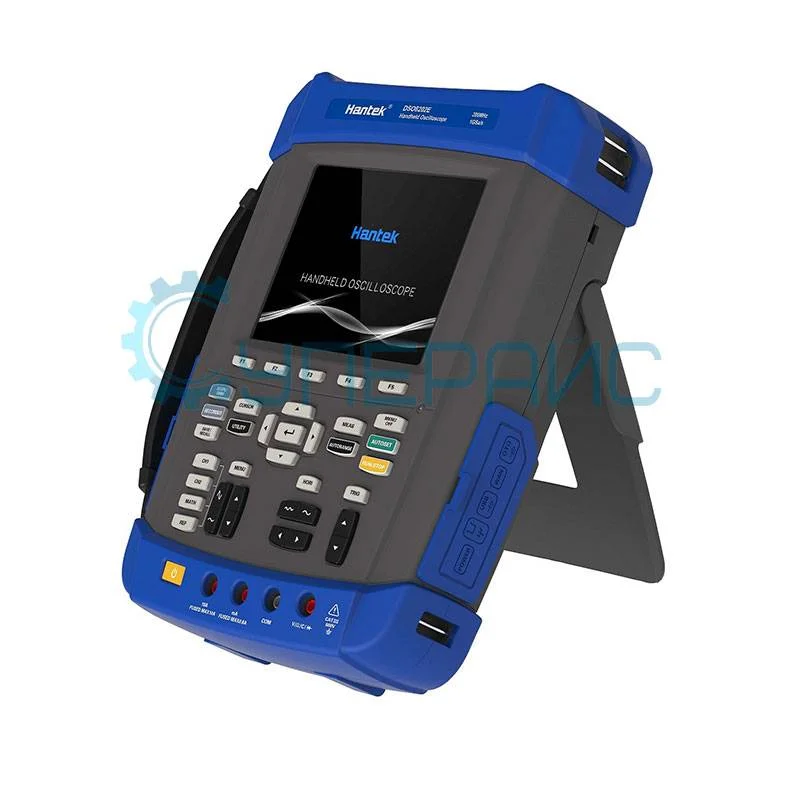

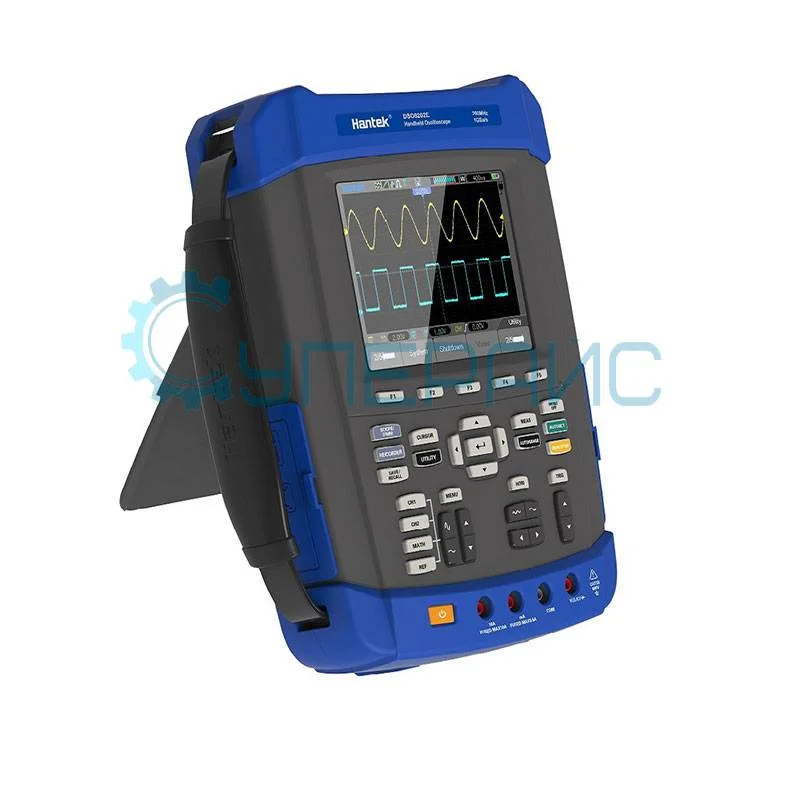

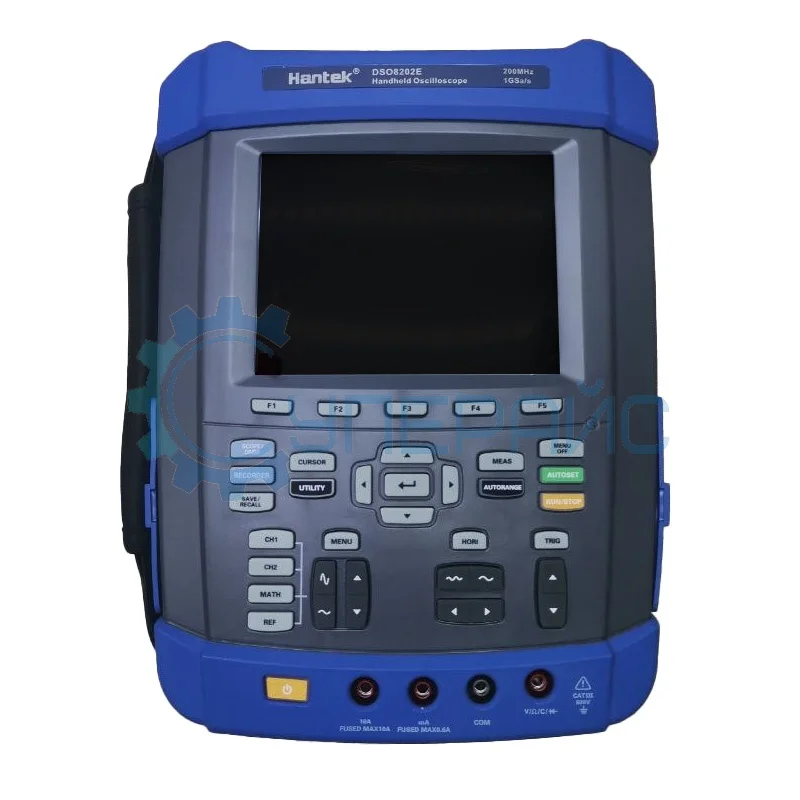

Портативный осциллограф Hantek DSO8202E
84 460 ₽
84 460 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 4 шт.
Склад в Гуанчжоу: 3 шт.
Артикул (код товара)
4819
Модель (серия)
DSO8202E
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
18
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Hantek DSO8202E
Общие данные
Артикул (код товара)
4819
Производитель (бренд)
Модель (серия)
DSO8202E
Страна производства
Китай
Гарантия, мес.
18
Основные характеристики
Вид
Глубина памяти на канал
Кол-во аналоговых каналов
Кол-во цифровых каналов
Полоса пропускания, МГц
Частота дискретизации на канал, МВыб/с
Вертикальная система
Встроенные функции и опции
Возм. сохранения осциллограмм
Встроенные опции
Генератор сигналов
Мультиметр
Анализатор спектра сигнала с помощью БПФ
Частотомер
Самописец
Мультиметр
Анализатор спектра сигнала с помощью БПФ
Частотомер
Самописец
Декодирование сигналов шин
Нет
Общие характеристики
ИПД (Interfaces / Inputs and Outputs)
USB
Применение
Проектирование, отладка и ремонт электронных устройств
Телекоммуникации
Обучение и научные исследования
Телекоммуникации
Обучение и научные исследования
Разреш. дисплея, пиксель
Описание Hantek DSO8202E
Технические характеристики Hantek DSO8202E
| Серия | DSO8000E |
| Полоса пропускания | 200 МГц |
| Количество каналов | 2 |
| Максимальная частота дискретизации в реальном времени |
1 ГВыб/с в одноканальном режиме 500 МВыб/с в двухканальном режиме |
| Входные параметры | |
| Развязка входа | DC, AC, GND |
| Входной импеданс | 1 МОм ± 2 %, 20 пФ ± 3 пФ |
| Установка коэффициента затухания датчика | 1 Х, 10 Х, 100 Х, 1000 Х |
| Максимальное входное напряжение | ± 300 Vrms (10X) |
| Горизонтальная система | |
| Погрешность временной базы | ± 50 ppm (в любой промежуток времени больше 1 мс) |
| Интерполяция формы волны | sin (х) / х |
| Размер памяти |
2 Мб в одноканальном режима 1 Мб в двухканальном режиме |
| Коэффициент развёртки | 2 нс/дел - 2 кс/дел, 2, 4, 8 шаг |
| Точность измерения временного интервала |
однократный: ± (1 интервал выборки + 100ppm x чтение + 0,6 нс) больше 16 средних значений: ± (1 интервал выборки + 100ppm x чтение + 0,4 нс) интервал выборки = секунды / сетка ÷ 200 |
| Вертикальная система | |
| Вертикальное разрешение | 8 - битное разрешение, одновременная выборка для каждого канала |
| Вертикальная развёртка | 2 мВ/дел - 100 В/дел на входе BNC |
| Время нарастания | < 1,8 нс |
| Режимы захвата | реального времени, детектор пика, усреднение |
| Диапазон вертикального смещения |
100 В/дел - 20 В/дел, ± 400 В 10 В/дел - 5 В/дел ± 50 В 2 В/дел - 500 мВ/дел, ± 40 В 200 мВ/дел - 2 мВ/дел, ± 2 В |
| Ограниченная полоса пропускания | 20 МГц |
| Низкочастотный отклик (-3 дБ) | ≤ 10 Гц (на входе BNC) |
| Точность усиления постоянного тока |
± 3% при вертикальной развертке от 100 В/дел до 10 мВ/дел (в режиме простой выборки или выборки с усреднением) ± 4% при вертикальной развертке от 5 мВ/дел до 2 мВ/дел (в режиме простой выборки или выборки с усреднением) |
| Система синхронизации | |
| Режимы триггера | фронт, импульс, видео (NTSC,PAL,SECAM), наклон, овертайм, частота |
| Время задержки | 100 нс - 10 с |
| Диапазон уровня запуска триггера |
CH1, CH2: ± 8 деления от центра экрана EXT/5: ± 6 В |
| Чувствительность триггера | CH1: 1 дел DC-10 МГц |
| CH2: 1,5 дел 10 МГц и выше | |
| EXT/5: 1 В DC-100 МГц, 1,75 В 100 МГц и выше | |
| AC: ниже 10 Гц | |
| ВЧ: выше 80 кГц | |
| НЧ: ниже 150 кГц | |
| Точность уровня триггера | CH1, CH2: 0,2 дел * В/дел в пределах ± 4 деления от центра экрана |
| EXT/5: ± (6% + 200 мВ) | |
| Запуск по фронту | |
| Режим запуска | запуск по нарастающему фронту, по ниспадающему фронту, по нарастающему и ниспадающему фронту |
| Источник запуска | CH1, CH2, EXT/5 |
| Запуск по длительности импульса | |
| Режим запуска | положительная полярность импульса >, <, =, ≠ |
| отрицательная полярность импульса >, <, =, ≠ | |
| Источник запуска | CH1, CH2, EXT/5 |
| Диапазон удержания триггера | 20 нс ~ 10 с |
| Запуск по видео сигналу | |
| Стандарт сигнала | NTSC, PAL, SECAM |
| Источник запуска | CH1, CH2, EXT/5 - 2 В |
| Запуск по наклону | |
| Режим запуска | положительный наклон >, <, =, ≠ |
| отрицательный наклон >, <, =, ≠ | |
| Источник запуска | CH1, CH2, EXT/5 |
| Диапазон удержания триггера | 20 нс ~ 10 с |
| Запуск по истечению времени | |
| Источник запуска | CH1, CH2, EXT/5 |
| Диапазон удержания триггера | 20 нс ~ 10 с |
| Запуск по частоте | |
| Разрешение считывания | 6 цифр |
| Точность | ± 30 ppm |
| Диапазон частот | переменный ток, от 4 Гц номинальной полосы пропускания |
| Система измерения | |
| Курсорные измерения |
ручные: разность напряжений между курсорами ΔV разница во времени между курсорами ΔT, частота трассировка: напряжение и время по точкам сигнала |
| Автоматическое измерение | Частота, Период, Среднее, Пиковое значение, Среднеквадратичное значение цикла, Минимум, Максимум, Время нарастания, Время спада, Положительный импульс, Отрицательный импульс, Vbase, Vtop, Vmid , Vamp, Overshoot, Preshoot, RMS, FOVShoot, RPREShoot, Burst Width, FRF, FFR, LRR, LRF, LFR, LFF |
| Математические функции | +, -, *, /, FFT |
| Генератор сигналов произвольной формы | |
| Количество каналов | 1 (1CH) |
| Диапазоны частот |
синусоидальная: 1 Гц ~ 25 МГц квадратичная: 1 Гц ~ 5 МГц трапециобразная: 1 Гц ~ 3 МГц EXP: 1 Гц ~ 60 кГц AM/FM: 1 Гц ~ 10 МГц Arb: 1 Гц ~ 25 МГц |
| ЦАП | 2 кГц - 200 МГц регулируемый |
| Амплитуда выхода | ± 3,5 В max |
| Глубина памяти | 4К точек |
| Вертикальное разрешение | 12 бит |
| Выходной импеданс | 50 Ом |
| Выходной ток | 50 мА |
| Мультиметр | |
| Максимальное разрешение | 6000 отсчетов |
| Максимальное напряжение | 600 В |
| Максимальный ток | 10 A |
| Входной импеданс | 10 МОм |
| Напряжение постоянного тока | 60 мВ, 600 мВ, 6 В, 60 В, 600 В, с точностью ± 1% ± 3 цифры, разрешением 10 мкВ, 100 мкВ, 1 мВ, 10 мВ, 100 мВ, 1 В |
| Напряжение переменного тока | 60 мВ, 600 мВ, 6 В, 60 В, 600 В, с точностью ± 1% ± 3 цифры, разрешением 10 мкВ, 100 мкВ, 1 мВ, 10 мВ, 100 мВ |
| Постоянный ток | 60 мА, 600 мА, 10 А, с точностью ± 1,5% ± 5 цифр, разрешением 10 мкА, 100 мкА, 10 мА |
| Переменный ток |
60 мА (20 - 400 Гц), с точностью ± 2,5% ± 5 цифр, разрешением 10 мкА 600 мА (20 - 400 Гц), с точностью ± 1,5% ± 5 цифр, разрешением 100 мкА 10 мА (20 - 400 Гц), с точностью ± 3% ± 5 цифр, разрешением 10 мА |
| Сопротивление |
600 Ом, 6 кОм, 6 МОм, с точностью ± 1% ± 3 цифры, разрешением 0,1 Ом, 1 Ом, 10 Ом, 100 Ом, 1 кОм 60 МОм, с точностью ± 1,5% ± 3 цифры, разрешением 10 кОм |
| Емкость |
40 нФ, 400 нФ, 4 мкФ, 40 мкФ, с точностью ± 2% ± 5 цифр, разрешением 10 пФ, 100 пФ, 1 нФ, 10 нФ 400.0 мкФ, с точностью ± 5% ± 5 цифр, разрешением 100 нФ Внимание: наименьшее значение емкости, которое можно измерить, составляет 5 нФ |
| Диод | 0 - 2 В |
| Вкл-выкл тест | < 25 Ом |
| Общие характеристики | |
| Тип дисплея | 5.6 дюймов TFT ЖК - экран, 640 x 480 точек |
| Питание | 100 - 240 В, 50 - 60 Гц, < 30 Вт |
| Батарея | Li-Ion батарея 3,7 В емкостью 2600 мАч, 6 шт |
| Рабочая температура | 0 - 50 °С |
| Рабочая влажность | до 90% RH |
| Высотность | рабочая до 3000 м |
| хранения до 10000 м | |
| Габариты | 260 х 220 х 75 мм |
| Габариты упаковки | 320 x 115 x 300 мм |
| Вес | 2,5 кг |
| Вес брутто | 4,05 кг |

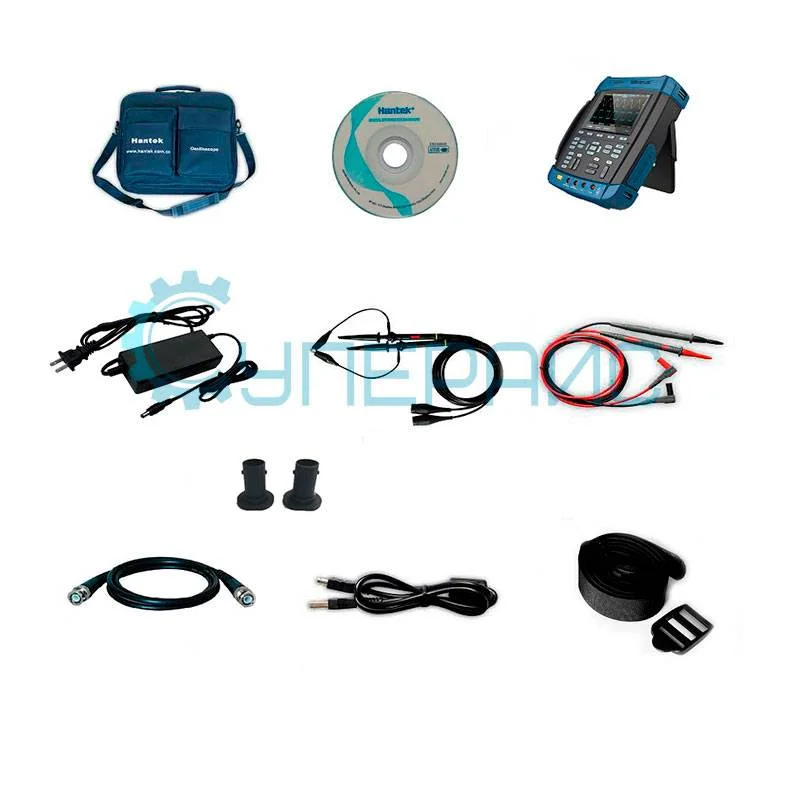

| Комплектация |
портативный осциллограф Hantek DSO8202E - 1 шт щупы для осциллографа - 2 шт щупы для ЦММ - 2 шт блок питания - 1 шт USB кабель - 1 шт диск с программным обеспечением - 1 шт инструкция по эксплуатации - 1 шт сумка - 1 шт ремень - 1 шт сменная головка BNC - 1 шт кабель BNC-BNC - 1 шт |
| Совместимость |
Щуп делитель (1:1/1:10) Hantek PP200 Дифференциальный пробник с гальванической развязкой Hantek HT8100 Переходник для подключения щупов мультиметров к BNC Hantek HT30A |
Обзорная таблица осциллографов Hantek
| Характеристики | DSO8202E | DSO8072E | DSO8152E | DSO8102E |
| Количество каналов | 2 | |||
| Максимальная частота дискретизации в реальном времени |
1 ГВыб/с в одноканальном режиме 500 МВыб/с в двухканальном режиме |
|||
| Полоса пропускания | 200 МГц | 70 МГц | 150 МГц | 100 МГц |
| Развязка входа | DC, AC, GND | |||
| Входной импеданс | 1 МОм ± 2 %, 20 пФ ± 3 пФ | |||
| Установка коэффициента затухания датчика | 1 Х, 10 Х, 100 Х, 1000 Х | |||
| Максимальное входное напряжение | ± 300 Vrms (10X) | |||
| Встроенный мультиметр | есть | |||
| Дисплей | 5.6 дюймов TFT ЖК - экран, 640 * 480 точек | |||
| Питания | Li-Ion батарея, 3.7 В, емкостью 2600 мАч, 6 шт | |||
| Генератор сигналов произвольной формы | есть | |||
Осциллограф Hantek DSO8202E
Осциллограф Hantek DSO8202E– это универсальный измерительный инструмент, обеспечивающий полосу пропускания 200 МГц, предназначенный для анализа высокочастотных сигналов как в цифровых, так и в аналоговых схемах. В одноканальном режиме частота дискретизации в реальном времени достигает 1 ГВыб/с, позволяя получать подробную визуализацию быстропротекающих процессов. При одновременном использовании двух каналов этот параметр прибора составляет 500 МВыб/с.
Сопротивление входа в 1 МОм гарантирует совместимость прибора со стандартными измерительными пробниками. Режимы входной развязки (DC, AC и GND) позволяют блокировать постоянную компоненту сигнала или заземлять канал для калибровки нулевого уровня.
Возможности измерительной системы:
- ручной расчет разницы напряжений между маркерами в заданной области;
- измерение временных промежутков и фазового сдвига между отдельными точками на графике;
- автоматическое определение частоты и периода, исключающее потребность в ручных вычислениях;
- отслеживание изменений сигнала во времени для обнаружения аномальных явлений.
Этот многофункциональный осциллограф располагает встроенным генератором сигналов произвольной формы, который применяют для имитации различных воздействий на тестируемую схему.
Габариты в сочетании с весом обуславливают мобильность устройства при выездных работах. Работоспособность на высоте до 3000 м даёт применять осциллограф в горной местности или на промышленных объектах.
Практическое назначение модели:
- диагностика автомобильной электроники и сигналов с датчиков;
- отладка импульсных блоков питания и инверторов напряжения;
- разработка и тестирование микроконтроллерных устройств.
Документация и ПО Hantek DSO8202E
Название
Язык
Версия
Размер и тип
Инструкция по эксплуатации портативных осциллографов Hantek DSO8202E серии DSO8000E
Язык:
Английский
Размер и тип:
1.65 МБ,
PDF
Программное обеспечение для портативных осциллографов Hantek серии DSO8000E
Язык:
Английский
Размер и тип:
15.8 МБ,
ZIP
ZIP
Программное обеспечение для встроенного генератора сигналов в осциллографе Hantek DSO8202E
Язык:
Английский
Размер и тип:
4.1 МБ,
ZIP
ZIP
Прошивка для портативных осциллографов Hantek DSO8202E
Язык:
Английский
Размер и тип:
2.1 МБ,
ZIP
ZIP
Драйвер для портативных осциллографов Hantek серии DSO8000E
Язык:
Английский
Размер и тип:
62.3 КБ,
ZIP
ZIP
Показать больше
Показать меньше
Отзывы Hantek DSO8202E
Успешная отправка
Отзыв отправлен!
В ближайшее время ваш отзыв появится на сайте после проверки.
Закрыть
Получить коммерческое предложение
Сотрудничаем с коммерческими организациями и государственными бюджетными учреждениями.
Работаем по прямому договору и участвуем во всех видах конкурентных процедур в рамках 44-ФЗ и
223-ФЗ. Оказываем помощь в составлении технического задания на оборудование.
Заполните форму и получите всю нужную информацию о выбранном оборудовании в виде коммерческого предложения:
- актуальные цены и сроки поставки;
- информация о скидке;
- наличие на наших складах.
Удалить отзыв?
Удалить
Отменить
Редактировать
Редактировать
Отменить
С этим товаром покупают
Добавить в избранное
Артикул (код товара):
11182
Модель (серия):
HT321
Производитель:
Hantek
Страна производства:
Китай
Гарантия, мес.:
18
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
21784
Модель (серия):
HDS2202S
Производитель:
OWON
Страна производства:
Китай
Гарантия, мес.:
24
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
200
Вид:
Ручной
Кол-во аналоговых каналов:
2
Частота дискретизации на канал, МВыб/с:
1000
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
17237
Модель (серия):
HDS2102S
Производитель:
OWON
Страна производства:
Китай
Гарантия, мес.:
24
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
100
Вид:
Ручной
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Добавить в избранное
Артикул (код товара):
783
Модель (серия):
DSO138
Производитель:
FNIRSI
Страна производства:
Китай
Гарантия, мес.:
12
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
<1
Вид:
Ручной
Кол-во аналоговых каналов:
1
Кол-во цифровых каналов:
нет
Похожие товары
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
19942
Модель (серия):
DPO7204C
Производитель:
Hantek
Страна производства:
Китай
Гарантия, мес.:
18
Тип:
с цифровым люминофором (DPO)
Полоса пропускания, МГц:
200
Кол-во аналоговых каналов:
4
Кол-во цифровых каналов:
16
Частота дискретизации на канал, МВыб/с:
2000
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
17001
Модель (серия):
SATO1004
Производитель:
Micsig
Страна производства:
Китай
Гарантия, мес.:
12
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
100
Вид:
Планшетный
Кол-во аналоговых каналов:
4
Кол-во цифровых каналов:
нет
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
31378
Модель (серия):
2C53T
Производитель:
FNIRSI
Страна производства:
Китай
Гарантия, мес.:
12
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
50
Вид:
Ручной
Кол-во аналоговых каналов:
2
Частота дискретизации на канал, МВыб/с:
250
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
20780
Модель (серия):
2C23T
Производитель:
FNIRSI
Страна производства:
Китай
Гарантия, мес.:
12
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
10
Вид:
Ручной
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Ранее просмотренные Вами
Новинка
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
43954
Модель (серия):
DCPS8018
Производитель:
LANYI
Страна производства:
Китай
Гарантия, мес.:
12
Мощность, Вт:
8000
Тип:
Импульсный
Кол-во каналов:
Одноканальный
Возм. регулировки вых. тока:
да
Возм. регулировки вых. напряжения:
да
Новинка
Добавить в избранное
Артикул (код товара):
44939
Модель (серия):
WT317A
Производитель:
Wintact
Страна производства:
Китай
Гарантия, мес.:
12
Мин. измеряемая температура, °C:
-50
Макс. измеряемая температура, °C:
390°С
Время отклика, с:
0,5
Оптическое разрешение:
12:1
Сохранение результатов тестирования:
Нет
Добавить в избранное
Артикул (код товара):
21168
Модель (серия):
-
Производитель:
Другой
Страна производства:
Китай
Гарантия, мес.:
12
Тип:
Импульсный
Кол-во каналов:
Одноканальный
Возм. регулировки вых. тока:
нет
Возм. регулировки вых. напряжения:
нет
Добавить в избранное
Артикул (код товара):
19293
Модель (серия):
-
Производитель:
Owen
Страна производства:
Китай
Гарантия, мес.:
Термостойкость, °С :
До 220
Основа:
Полиэфирная пленка
Двусторонний:
Нет
Добавить в избранное
Артикул (код товара):
20665
Модель (серия):
-
Производитель:
Другой
Страна производства:
Китай
Гарантия, мес.:
12
Тип:
Импульсный
Кол-во каналов:
Одноканальный
Возм. регулировки вых. тока:
нет
Возм. регулировки вых. напряжения:
нет
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
21471
Модель (серия):
-
Производитель:
Yahboom
Страна производства:
Китай
Гарантия, мес.:
3
Модель мини компьютера:
Raspberry Pi 4B (4 ГБ памяти)
Конфигурация:
Собранный
Камера:
Есть
Роботы на базе:
Raspberry Pi
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
25113
Модель (серия):
SD-BC5500L
Производитель:
SUDONG
Страна производства:
Китай
Гарантия, мес.:
12
Рабочее напряжение:
24 В
Наличие удара:
нет
По типу питания:
Электрический (от сети 220 В)
Кейс/чехол в комплекте:
нет
Тип патрона:
Круглый
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
3589
Модель (серия):
EC-308
Производитель:
TGK
Страна производства:
Китай
Гарантия, мес.:
12
Рабочее напряжение:
24 В
Наличие удара:
нет
По типу питания:
Электрический (от сети 220 В)
Кейс/чехол в комплекте:
да
Тип патрона:
Круглый
Добавить в избранное
Артикул (код товара):
3590
Модель (серия):
DC-6235
Производитель:
TGK
Страна производства:
Китай
Гарантия, мес.:
12
Рабочее напряжение:
18 В
Наличие удара:
нет
По типу питания:
Электрический (от сети 220 В)
Кейс/чехол в комплекте:
нет
Тип патрона:
Круглый
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
11693
Модель (серия):
ZD550PRO+
Производитель:
Yidong
Страна производства:
Китай
Гарантия, мес.:
1
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
4427
Модель (серия):
OS-500
Производитель:
Oushen
Страна производства:
Китай
Гарантия, мес.:
12
Наличие удара:
нет
По типу питания:
Электрический (от сети 220 В)
Кейс/чехол в комплекте:
нет
Тип патрона:
Шестигранный
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное

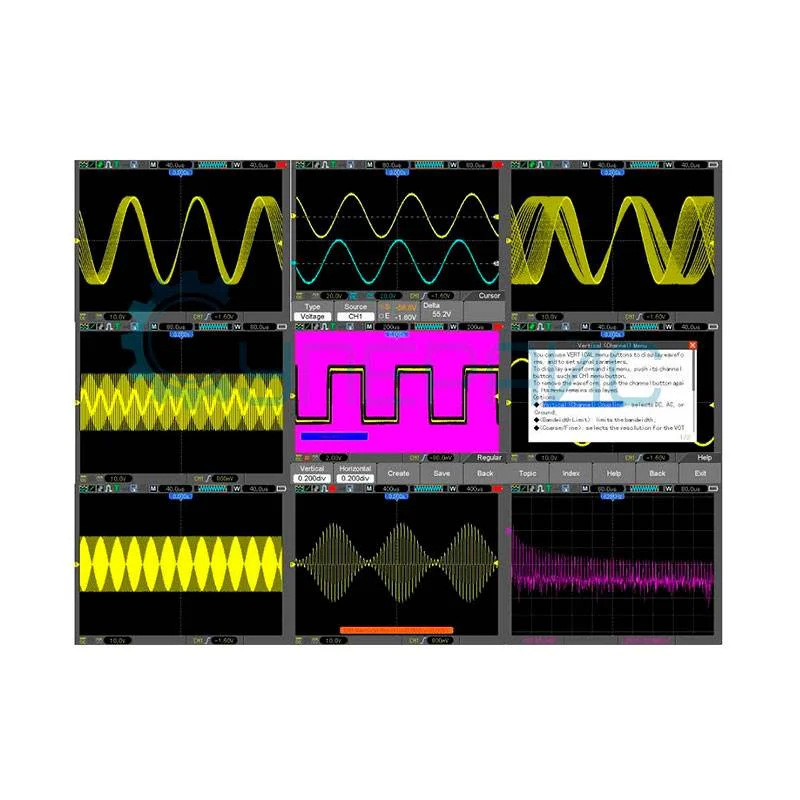

Артикул (код товара):
4819
Модель (серия):
DSO8202E
Производитель:
Hantek
Страна производства:
Китай
Гарантия, мес.:
18
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
200
Вид:
Ручной
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
15560
Модель (серия):
K1 PRO
Производитель:
NEXPEAK
Страна производства:
Китай
Гарантия, мес.:
12
Возм. регулировки вых. тока:
нет
Возм. регулировки вых. напряжения:
нет
Кейс/чехол в комплекте:
нет
Тип сканера:
Мультимарочный
Поддержка стандарта OBD-II:
Да
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
4600
Модель (серия):
DSO5072P
Производитель:
Hantek
Страна производства:
Китай
Гарантия, мес.:
18
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
70
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Частота дискретизации на канал, МВыб/с:
1000
Благодарственные письма
