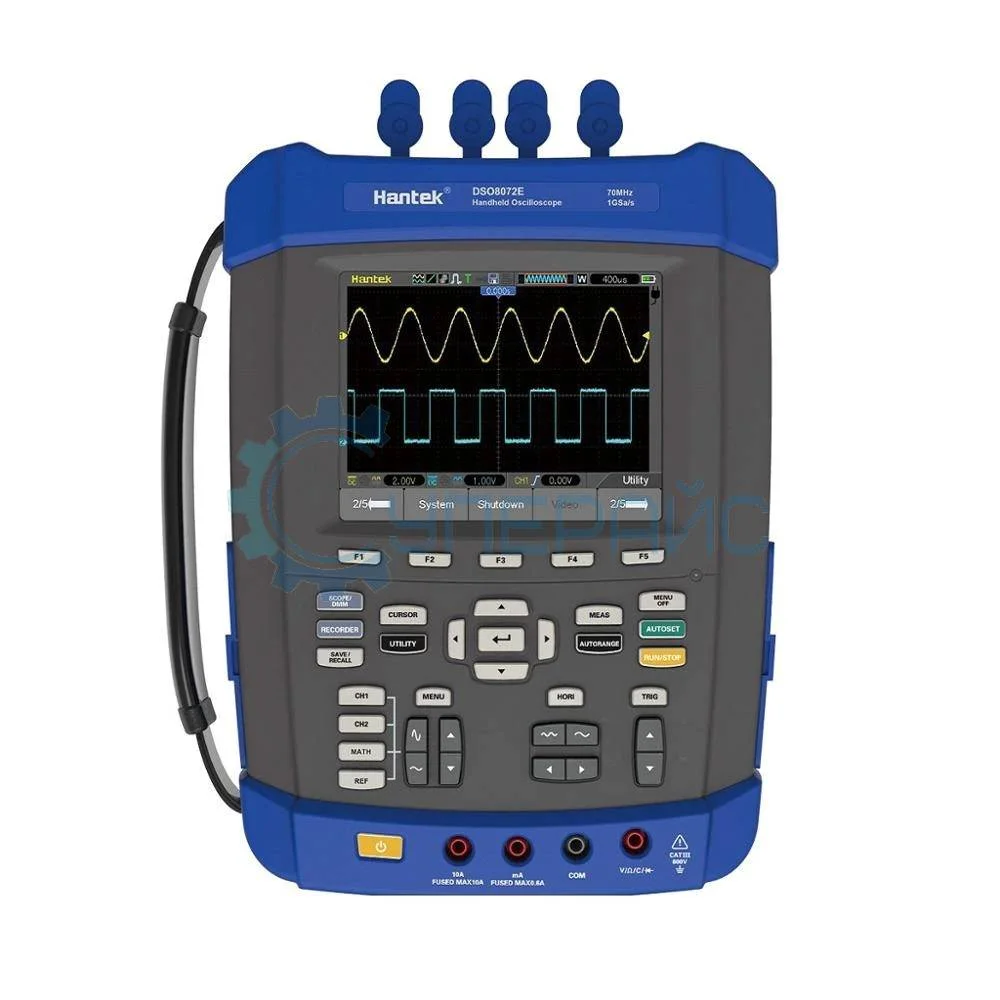

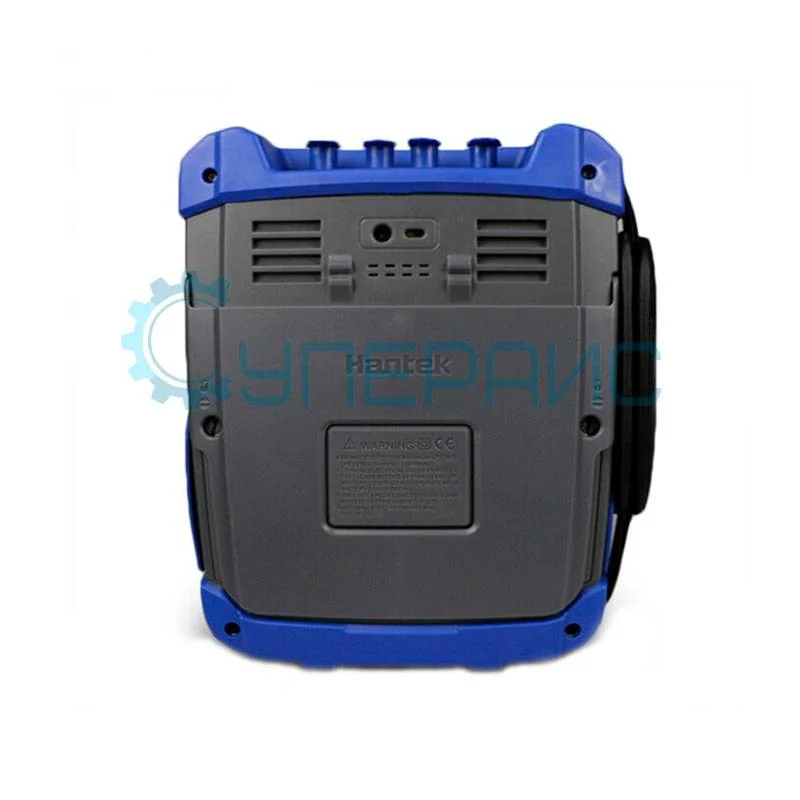

Двухканальный цифровой осциллограф Hantek DSO8072E
54 200 ₽
54 200 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 2 шт.
Склад в Гуанчжоу: 2 шт.
Артикул (код товара)
4907
Модель (серия)
DSO8072E
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
18
Официальный дистрибьютор Hantek в РФ
Да
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Hantek DSO8072E
Общие данные
Артикул (код товара)
4907
Производитель (бренд)
Модель (серия)
DSO8072E
Страна производства
Китай
Гарантия, мес.
18
Основные характеристики
Вид
Глубина памяти на канал
Кол-во аналоговых каналов
Кол-во цифровых каналов
Полоса пропускания, МГц
Частота дискретизации на канал, МВыб/с
Максимальное входное напряжение
± 300 Vrms (10X)
Время нарастания, нс
Входные параметры
Развязка входа
DC, AC, GND
Входное сопротивление
1 МОм ± 2 %
Входная ёмкость
20 пФ ± 3 пФ
Коэффициенты пробников
1 Х, 10 Х, 100 Х, 1000 Х
Вертикальная система
Разреш. по вертикали (разрядность АЦП)
Вертикальная чувствительность
2 мВ/дел - 100 В/дел на входе BNC
Ограничение полосы
20 МГц
Низкочастотный отклик
≤ 10 Гц (на входе BNC)
Точность усиления постоянного тока
± 3% при вертикальной развертке от 100 В/дел до 10 мВ/дел (в режиме простой выборки или выборки с усреднением)
± 4% при вертикальной развертке от 5 мВ/дел до 2 мВ/дел (в режиме простой выборки или выборки с усреднением)
± 4% при вертикальной развертке от 5 мВ/дел до 2 мВ/дел (в режиме простой выборки или выборки с усреднением)
Система синхронизации
Базовые типы триггера
по фронту, длительности импульса, наклону, истечению времени, частоте
Расширенные типы триггера
по видеосигналу
Источник триггера
CH1, CH2, EXT/5
Чувствительность триггера по фронту
CH1: 1 дел DC-10 МГц
CH2: 1,5 дел 10 - 70 МГц
EXT/5: 1 В DC-100 МГц, 1,75 В 100 МГц и выше
AC: ниже 10 Гц
ВЧ: выше 80 кГц
НЧ: ниже 150 кГц
CH2: 1,5 дел 10 - 70 МГц
EXT/5: 1 В DC-100 МГц, 1,75 В 100 МГц и выше
AC: ниже 10 Гц
ВЧ: выше 80 кГц
НЧ: ниже 150 кГц
Диапазон удержания триггера
20 нс ~ 10 с
Горизонтальная система
Горизонтальная развёртка
4 нс/дел - 2 кс/дел, 2, 4, 8 шаг
Точность временной базы
± 50 ppm
Интерполяция
sin (х)/х
Система измерения
Автоматические измерения
Частота, Период, Среднее, Пиковое значение, Среднеквадратичное значение цикла, Минимум, Максимум, Время нарастания, Время спада, Положительный импульс, Отрицательный импульс, Vbase, Vtop, Vmid , Vamp, Overshoot, Preshoot, RMS, FOVShoot, RPREShoot, Burst Width, FRF, FFR, LRR, LRF, LFR, LFF
Курсорные измерения
ручные: разность напряжений между курсорами ΔV
разница во времени между курсорами ΔT, частота
трассировка: напряжение и время по точкам сигнала
разница во времени между курсорами ΔT, частота
трассировка: напряжение и время по точкам сигнала
Встроенные функции и опции
Возм. сохранения осциллограмм
Встроенные опции
Генератор сигналов
Мультиметр
Анализатор спектра сигнала с помощью БПФ
Частотомер
Самописец
Мультиметр
Анализатор спектра сигнала с помощью БПФ
Частотомер
Самописец
Декодирование сигналов шин
Нет
Общие характеристики
ИПД (Interfaces / Inputs and Outputs)
USB
Применение
Проектирование, отладка и ремонт электронных устройств
Обучение и научные исследования
Обучение и научные исследования
Разреш. дисплея, пиксель
Рабочая температура
0 - 50 °С
Рабочая влажность
до 90% RH
Габариты и вес
Габариты прибора
260 х 220 х 75 мм
Габариты упаковки
320 х 115 х 300 мм
Вес нетто, кг
2,5
Вес брутто, кг
4,05

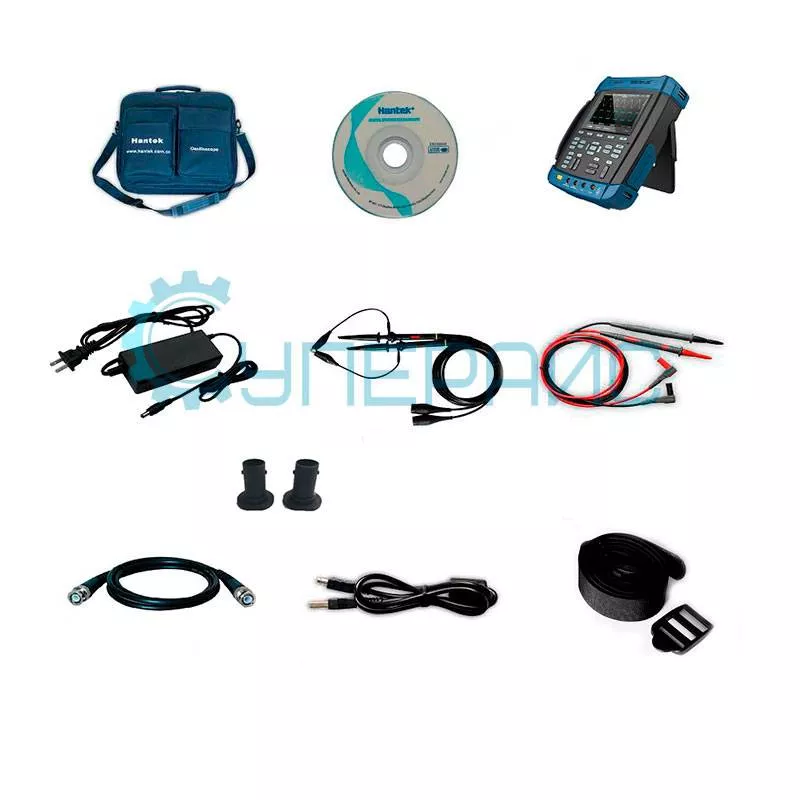

Комплектация
Комплектация
щупы для осциллографа - 2 шт
щупы для ЦММ - 2 шт
блок питания - 1 шт
USB кабель - 1 шт
диск с программным обеспечением - 1 шт
инструкция по эксплуатации - 1 шт
сумка - 1 шт
ремень - 1 шт
кабель BNC-BNC - 1 шт
щупы для ЦММ - 2 шт
блок питания - 1 шт
USB кабель - 1 шт
диск с программным обеспечением - 1 шт
инструкция по эксплуатации - 1 шт
сумка - 1 шт
ремень - 1 шт
кабель BNC-BNC - 1 шт
Совместимость
Описание Hantek DSO8072E
Обзорная таблица осциллографов Hantek
| Характеристики | DSO8202E | DSO8072E | DSO8152E | DSO8102E |
| Количество каналов | 2 | |||
| Максимальная частота дискретизации в реальном времени |
1 ГВыб/с в одноканальном режиме 500 МВыб/с в двухканальном режиме |
|||
| Полоса пропускания | 200 МГц | 70 МГц | 150 МГц | 100 МГц |
| Развязка входа | DC, AC, GND | |||
| Входной импеданс | 1 МОм ± 2 %, 20 пФ ± 3 пФ | |||
| Установка коэффициента затухания датчика | 1 Х, 10 Х, 100 Х, 1000 Х | |||
| Максимальное входное напряжение | ± 300 Vrms (10X) | |||
| Встроенный мультиметр | есть | |||
| Дисплей | 5.6 дюймов TFT ЖК - экран, 640 * 480 точек | |||
| Питания | Li-Ion батарея, 3,7 В, емкостью 2600 мАч, 6 шт | |||
| Генератор сигналов произвольной формы | есть | |||

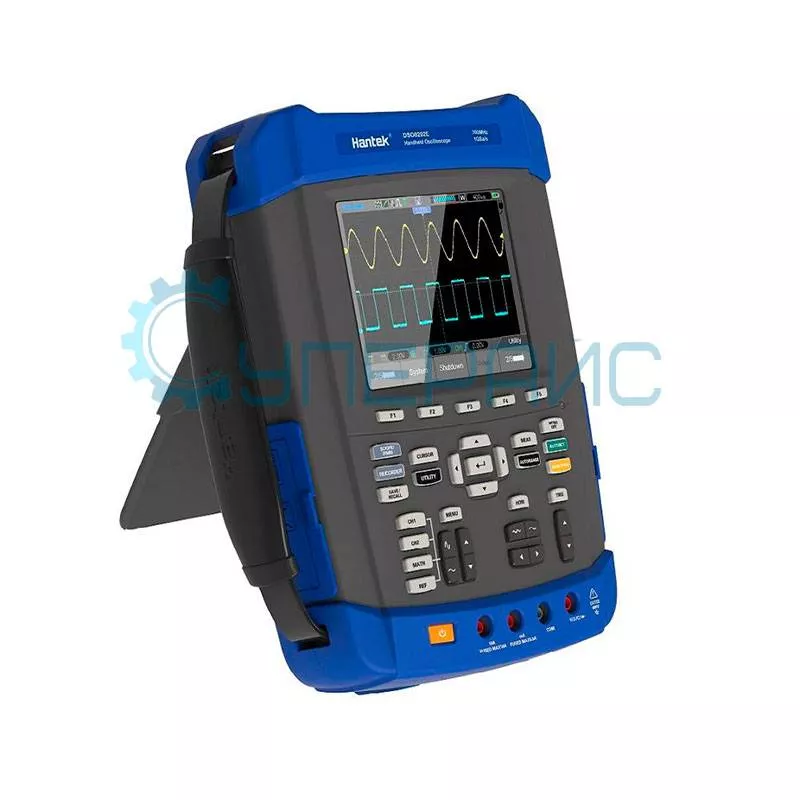

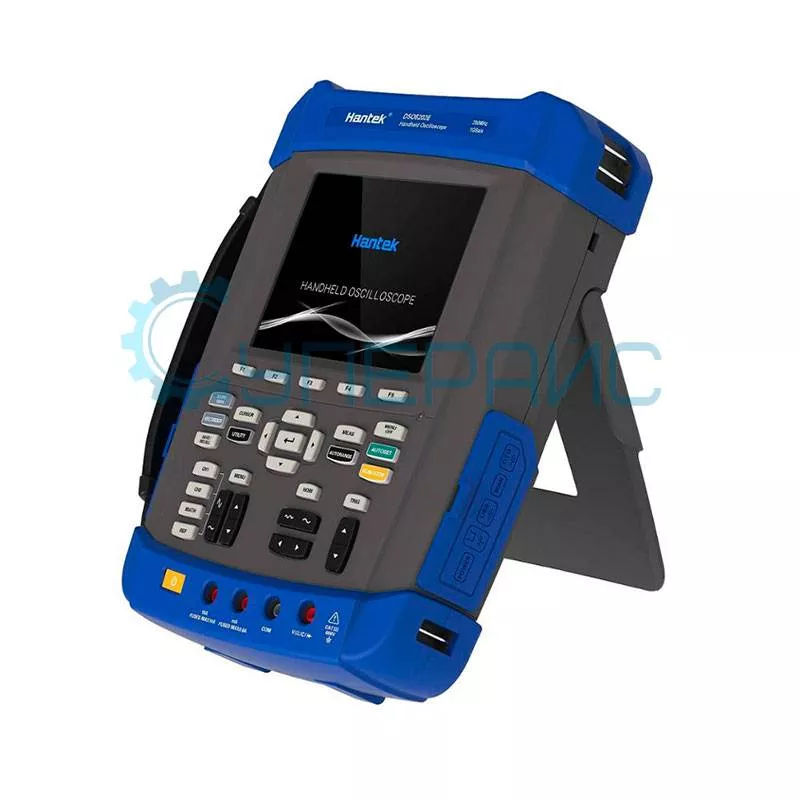

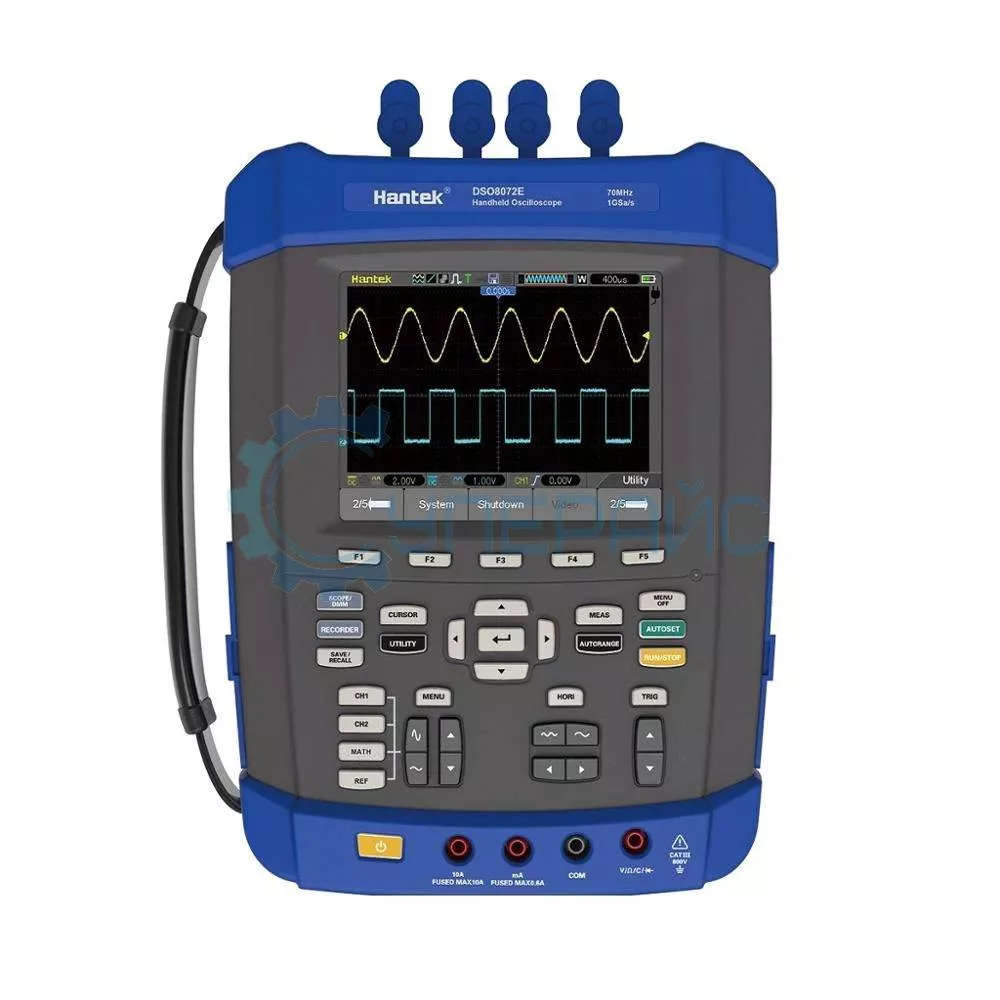

Портативный осциллограф 6 в 1 Hantek DSO8072E
Портативный ручной осциллограф Hantek DSO8072E объединяет шесть различных измерительных устройств в одном корпусе. Инженеры, техники и радиолюбители могут применять такой осциллограф с мультиметром для многочисленных технических задач. Малые габариты аппарата обуславливают практичность при транспортировке. Продуманная конструкция прибора включает два канала для измерений и обеспечивает удобство при использовании.
Технические характеристики
Многофункциональность модели проявляется через встроенные функции:
- визуализацию электрических сигналов через встроенный дисплей;
- создание тестовых сигналов с помощью встроенного генератора;
- сохранение измерительных данных встроенным регистратором;
- проведение базовых электрических измерений цифровым мультиметром;
- исследование частотного спектра сигналов анализатором БПФ;
- определение точных частотных показателей встроенным частотомером.

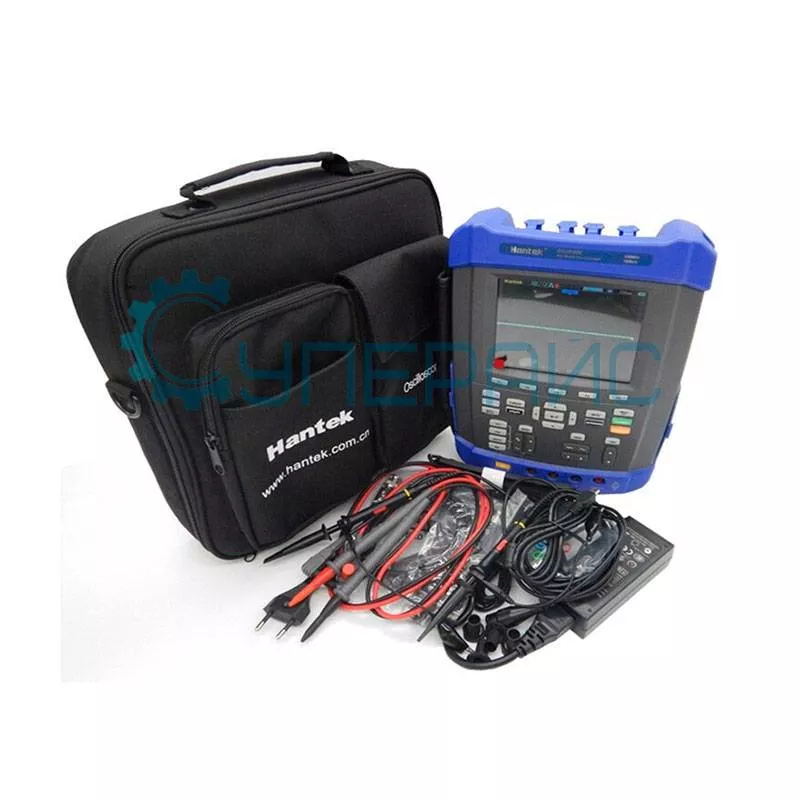

Содержимое набора
При покупке устройства пользователь получает полный набор необходимых аксессуаров:
- измерительные щупы для подключения к исследуемым схемам;
- сетевой адаптер для питания прибора;
- соединительные кабели;
- сумку для транспортировки;
- дополнительные принадлежности для удобной работы.
Hantek DSO8072E доступен к заказу на нашем сайте. Организуем доставку по Москве и другим регионам России, странам СНГ. Клиенты также могут забрать прибор самостоятельно из магазина.
Часто задаваемые вопросы
Чем ручной осциллограф удобнее настольного?
Ручной прибор автономен и компактен: его берут на объект, в машину, на монтаж, где розетки и стола нет. Он запускается сразу и питается от аккумулятора. Настольный точнее и функциональнее, но привязан к рабочему месту, поэтому для выездов выбирают портативный.
Что показывает осциллограф?
Прибор рисует форму электрического сигнала во времени: видно амплитуду, частоту, фронты и помехи. По этой картинке судят, исправна ли цепь и как ведёт себя датчик или узел управления. Мультиметр такого не покажет, он выдаёт только числа.
Сколько каналов нужно?
Двух каналов хватает для большинства задач: можно сравнить два сигнала, например вход и выход узла, и увидеть задержку между ними. Один канал подойдёт для простой проверки. Для сложной наладки, где сигналов больше, смотрят в сторону многоканальных моделей.
Что значит полоса пропускания?
Полоса пропускания показывает, сигналы какой частоты прибор отобразит без заметного искажения. Чем она шире, тем более быстрые процессы удастся рассмотреть. Полосу подбирают с запасом относительно частоты сигналов, которые планируете смотреть, иначе фронты сгладятся.
Документация и ПО Hantek DSO8072E
Название
Язык
Версия
Размер и тип
Инструкция по эксплуатации портативных осциллографов Hantek DSO8072E серии DSO8000E
Язык:
Английский
Размер и тип:
1.65 МБ,
PDF
Прошивка для портативных осциллографов Hantek DSO8072E
Язык:
Английский
Размер и тип:
2.1 МБ,
ZIP
ZIP
Программное обеспечение для портативных осциллографов Hantek серии DSO8000E
Язык:
Английский
Размер и тип:
15.8 МБ,
ZIP
ZIP
Программное обеспечение для встроенного генератора сигналов в осциллографе Hantek DSO8072E
Язык:
Английский
Размер и тип:
4.1 МБ,
ZIP
ZIP
Драйвер для портативных осциллографов Hantek серии DSO8000E
Язык:
Английский
Размер и тип:
62.3 КБ,
ZIP
ZIP
Показать больше
Показать меньше
Отзывы Hantek DSO8072E
Захар
11.04.2025 08:32:07
Заказал себе этого малыша для полевых работ. Такого прибора вполне достаточно чтобы быстренько измерить параметры. Доставка была быстрой и приехало всё целым. Очень доволен
SUPEREYES.RU
14.04.2025 08:26:58
Захар
Заказал себе этого малыша для полевых работ. Такого прибора вполне достаточно чтобы быстренько измерить параметры. Доставка была быстрой и приехало всё целым. Очень доволен
Заказал себе этого малыша для полевых работ. Такого прибора вполне достаточно чтобы быстренько измерить параметры. Доставка была быстрой и приехало всё целым. Очень доволен
Здравствуйте, Захар!
Спасибо за ваш отзыв! Рады, что прибор подошёл для полевых задач и оказался удобным в использовании. Мы всегда стараемся обеспечивать быструю доставку и надёжную упаковку, чтобы вы могли сразу приступить к работе.
Спасибо, что выбрали наш магазин! Желаем вам точных измерений и будем рады видеть вас снова на supereyes.ru.
С уважением, Администрация магазина Суперайс.
Успешная отправка
Отзыв отправлен!
В ближайшее время ваш отзыв появится на сайте после проверки.
Закрыть
Получить коммерческое предложение
Сотрудничаем с коммерческими организациями и государственными бюджетными учреждениями.
Работаем по прямому договору и участвуем во всех видах конкурентных процедур в рамках 44-ФЗ и
223-ФЗ. Оказываем помощь в составлении технического задания на оборудование.
Заполните форму и получите всю нужную информацию о выбранном оборудовании в виде коммерческого предложения:
- актуальные цены и сроки поставки;
- информация о скидке;
- наличие на наших складах.
Удалить отзыв?
Удалить
Отменить
Редактировать
Редактировать
Отменить
С этим товаром покупают
Добавить в избранное
Артикул (код товара):
11094
Модель (серия):
HT30A
Производитель:
Hantek
Страна производства:
Китай
Гарантия, мес.:
18
Габариты упаковки:
240x160x20 мм
Вес нетто, кг:
0.17
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
31016
Модель (серия):
MR9270S+
Производитель:
Lanyi
Страна производства:
Китай
Гарантия, мес.:
12
Кол-во каналов:
2
Габариты прибора:
92 х 72 х 30 мм
Габариты упаковки:
187 х 127 х 75 мм
Вес брутто, кг:
0,64 кг
Рабочая температура:
-10 - 55 °C
Добавить в избранное
Артикул (код товара):
11166
Модель (серия):
T3100
Производитель:
Hantek
Страна производства:
Китай
Гарантия, мес.:
18
Полоса пропускания, МГц:
100
Габариты упаковки:
250x150x20 мм
Вес брутто, кг:
0,095
Рабочая температура:
от -10°C до 50 °C
Рабочая влажность:
< 85%
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
14436
Модель (серия):
SG-003A
Производитель:
FNIRSI
Страна производства:
Китай
Гарантия, мес.:
12
Категория по частотному диапазону:
генератор НЧ-сигналов (низкочастотный, диапазон частот до 2 МГц)
Кол-во каналов:
1
Возм. регулировки вых. тока:
нет
Возм. регулировки вых. напряжения:
нет
Точность, %:
2
Похожие товары
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
1027
Модель (серия):
UTD1050CL
Производитель:
UNI-T
Страна производства:
Китай
Гарантия, мес.:
12
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
50
Вид:
Ручной
Кол-во аналоговых каналов:
1
Кол-во цифровых каналов:
нет
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
20797
Модель (серия):
TAO3104A
Производитель:
OWON
Страна производства:
Китай
Гарантия, мес.:
24
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
100
Вид:
Планшетный
Кол-во аналоговых каналов:
4
Кол-во цифровых каналов:
нет
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
18788
Модель (серия):
TO1154C
Производитель:
Hantek
Страна производства:
Китай
Гарантия, мес.:
18
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
150
Вид:
Планшетный
Кол-во аналоговых каналов:
4
Кол-во цифровых каналов:
нет
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
19464
Модель (серия):
ATO1004
Производитель:
Micsig
Страна производства:
Китай
Гарантия, мес.:
12
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
100
Вид:
Планшетный
Кол-во аналоговых каналов:
4
Кол-во цифровых каналов:
нет
Ранее просмотренные Вами
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
45251
Модель (серия):
HM7024
Производитель:
Hemuele
Страна производства:
Китай
Гарантия, мес.:
12
Мин. измеряемая температура, °C:
-200
Макс. измеряемая температура, °C:
1820°C
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
12198
Модель (серия):
PLD-3003
Производитель:
Henghui
Страна производства:
Китай
Гарантия, мес.:
12
Мощность, Вт:
90
Тип:
Линейный (трансформаторный)
Кол-во каналов:
Одноканальный
Возм. регулировки вых. тока:
да
Возм. регулировки вых. напряжения:
да
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
32640
Модель (серия):
SAT1032
Производитель:
HTOOL
Страна производства:
Китай
Гарантия, мес.:
12
Габариты прибора:
368 x 120 x 218 мм
Встроенный дисплей:
Да
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
29038
Модель (серия):
68950
Производитель:
MASTERPROOF
Страна производства:
Китай
Гарантия, мес.:
12
Мощность, Вт:
300
Мин. температура нагрева, °C:
100
Макс. температура нагрева, °C:
220
Диаметр клеевой палочки, мм:
11
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
15851
Модель (серия):
CH5-E
Производитель:
MIJING
Страна производства:
Китай
Гарантия, мес.:
12
Регулировка температуры:
Нет
Тип нагревательного элемента:
PTC
Принцип подогрева:
контактный
Габариты прибора:
165 x 95 x 45 мм
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
6348
Модель (серия):

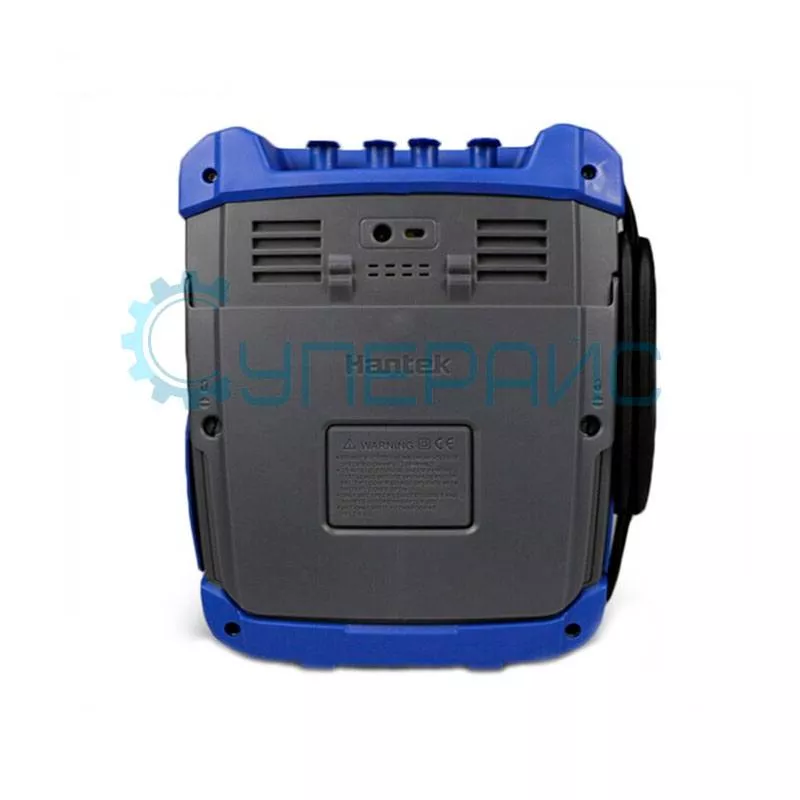

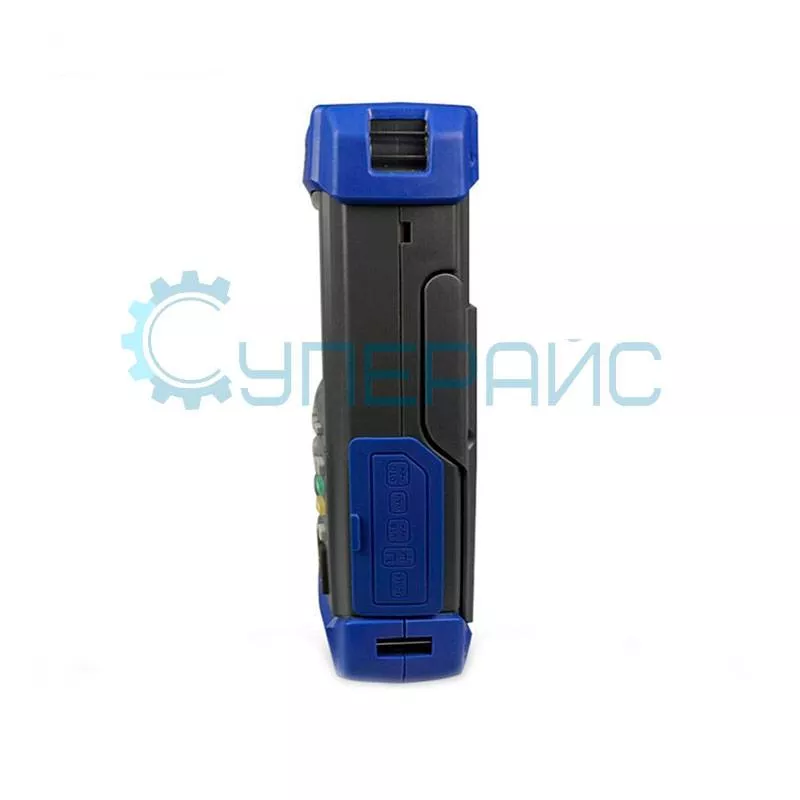

DSO8152E
Производитель:
Hantek
Страна производства:
Китай
Гарантия, мес.:
18
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
150
Вид:
Ручной
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Артикул (код товара):
21661
Модель (серия):
VDS2064
Производитель:
OWON
Страна производства:
Китай
Гарантия, мес.:
24
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
60
Кол-во аналоговых каналов:
4
Частота дискретизации на канал, МВыб/с:
1000
Глубина памяти на канал:
Нет
Добавить в избранное
Артикул (код товара):
20599
Модель (серия):
12В 2А
Производитель:
WangFa
Страна производства:
Китай
Гарантия, мес.:
12
Тип:
Импульсный
Кол-во каналов:
Одноканальный
Возм. регулировки вых. тока:
нет
Возм. регулировки вых. напряжения:
нет
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
10010
Модель (серия):
OSC2002S
Производитель:
LOTO Instruments
Страна производства:
Китай
Гарантия, мес.:
12
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
50
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Частота дискретизации на канал, МВыб/с:
1000
Добавить в избранное
Артикул (код товара):
23014
Модель (серия):
404B
Производитель:
RICHMETERS
Страна производства:
Китай
Гарантия, мес.:
12
Макс. напряжение (AC):
до 600 В
Макс. напряжение (DC):
до 600 В
Макс. ток (AC):
до 10 А
Макс. ток (DC):
до 10 А
Сопротивление:
да
Добавить в избранное
Артикул (код товара):
20939
Модель (серия):
SD2
Производитель:
HANMATEK
Страна производства:
Китай
Гарантия, мес.:
12
Кол-во каналов:
1
Конструктивное исполнение:
готовое собранное устройство
Метод нагрева:
традиционная станция с нагревом жала с помощью накальной спирали или керамического нагревателя
Общая мощность, Вт:
60
Макс. температура нагрева, °C:
480
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
25113
Модель (серия):
SD-BC5500L
Производитель:
SUDONG
Страна производства:
Китай
Гарантия, мес.:
12
Рабочее напряжение:
24 В
Наличие удара:
нет
По типу питания:
Электрический (от сети 220 В)
Кейс/чехол в комплекте:
нет
Тип патрона:
Круглый
Добавить в избранное
Артикул (код товара):
14504
Модель (серия):
ATORCH JL24
Производитель:
JUWEI
Страна производства:
Китай
Гарантия, мес.:
12
Мин. измеряемое значение тока, А:
0
Макс. измеряемое значение тока, А:
16
Возм. регулировки вых. тока:
нет
Возм. регулировки вых. напряжения:
нет
Макс. измеряемое значение мощности, Вт:
3680
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
4907
Модель (серия):
DSO8072E
Производитель:
Hantek
Страна производства:
Китай
Гарантия, мес.:
18
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
70
Вид:
Ручной
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
20651
Модель (серия):
ET828
Производитель:
TOOLTOP
Страна производства:
Китай
Гарантия, мес.:
12
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
1-3
Вид:
Ручной
Кол-во аналоговых каналов:
1
Кол-во цифровых каналов:
нет
Добавить в избранное
Артикул (код товара):
29090
Модель (серия):
0639
Производитель:
MASTERPROOF
Страна производства:
Китай
Гарантия, мес.:
12
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
27721
Модель (серия):
DGE3031
Производитель:
OWON
Страна производства:
Китай
Гарантия, мес.:
24
Категория по частотному диапазону:
генератор ВЧ-сигналов (высокочастотный, диапазон частот до 50-150 МГц)
Кол-во каналов:
1
Частота дискретизации на канал, МВыб/с:
125
Вертикальное разреш. (по амплитуде):
14 бит
Точность, %:
1
НДС 22%
Добавить в избранное
Артикул (код товара):
24511
Модель (серия):
DSO153
Производитель:
FNIRSI
Страна производства:
Китай
Гарантия, мес.:
12
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
1-3
Кол-во цифровых каналов:
1
Частота дискретизации на канал, МВыб/с:
5
Разреш. дисплея, пиксель:
320x240
Благодарственные письма
