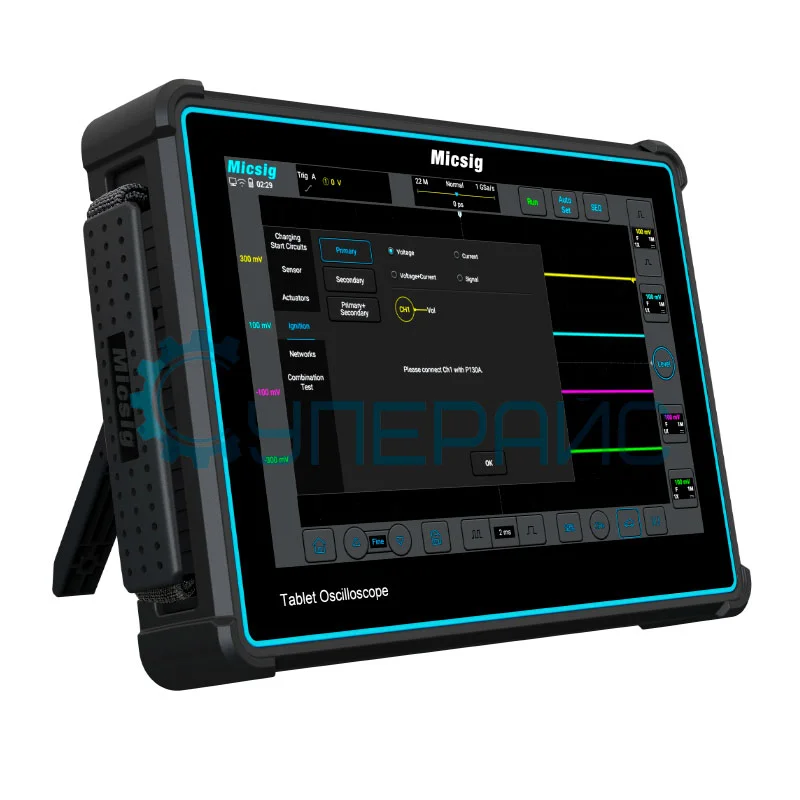

Цифровой осциллограф Micsig ATO1004 (4 канала, 100 МГц)
78 990 ₽
78 990 ₽
включая НДС: 22%
Продавец:
В наличии:
Склад в Москве: 13 шт.
Склад в Гуанчжоу: 4 шт.
Артикул (код товара)
19464
Модель (серия)
ATO1004
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Micsig ATO1004
Общие данные
Артикул (код товара)
19464
Производитель (бренд)
Модель (серия)
ATO1004
Страна производства
Китай
Гарантия, мес.
12
Основные характеристики
Вид
Глубина памяти на канал
Кол-во аналоговых каналов
Кол-во цифровых каналов
Полоса пропускания, МГц
Частота дискретизации на канал, МВыб/с
Время нарастания, нс
Входные параметры
Входное сопротивление
1 МОм
Вертикальная система
Разреш. по вертикали (разрядность АЦП)
Вертикальная чувствительность
1 мВ / дел - 10 В / дел
Ограничение полосы
20 МГц, низкочастотный (до 30 кГц)
Горизонтальная система
Горизонтальная развёртка
2 нс / дел - 1000 с / дел
Встроенные функции и опции
Возм. сохранения осциллограмм
Встроенные опции
Самописец
Анализатор протоколов
Анализатор протоколов
Декодирование сигналов шин
RS232
RS485
UART
I²C
SPI
LIN
CAN
RS485
UART
I²C
SPI
LIN
CAN
Общие характеристики
ИПД (Interfaces / Inputs and Outputs)
USB
USB type C
HDMI
Wi-Fi
USB type C
HDMI
Wi-Fi
Применение
Автомобильная диагностика
Разреш. дисплея, пиксель
Габариты и вес
Габариты прибора
265 х 192 х 50 мм
Габариты упаковки
312 x 170 x 270 мм
Вес нетто, кг
1,9
Вес брутто, кг
3,1
Комплектация
Комплектация
пассивные пробники - 2 шт
кабель BNC-banana - 4 шт
шнур питания - 1 шт
зажимы типа "крокодил" - 2 комплекта
мягкие игольчатые пробники - 2 комплекта
блок питания - 1 шт
кабель BNC-banana - 4 шт
шнур питания - 1 шт
зажимы типа "крокодил" - 2 комплекта
мягкие игольчатые пробники - 2 комплекта
блок питания - 1 шт
Совместимость
Описание Micsig ATO1004
Обзорная таблица осциллографов Micsig
| Характеристики | ATO3004 | ATO1004 | ATO2004 | ATO2002 |
| Количество каналов | 4 | 4 | 4 | 2 |
| Полоса пропускания | 300 МГц | 100 МГц | 200 МГц | 200 МГц |
| Время нарастания | ≤ 1,16 нс | ≤ 3,5 нс | ≤ 1,75 нс | ≤ 1,75 нс |
| Макс. частота дискретизации | 2 ГВыб/с | 1 ГВыб/с | 2 ГВыб/с | 1 ГВыб/с |
| Глубина записи | 220 Мб | 110 Мб | 220 Мб | 110 Мб |
| Макс. скорость захвата | 300 000 осц./с | 78 000 осц./с | 300 000 осц./с | 78 000 осц./с |
| Входной импеданс | 1 МОм / 50 Ом | 1 МОм | 1 МОм / 50 Ом | 1 МОм |
| Декодирование протоколов | RS-232/422/485/UART, CAN, CAN FD, LIN, SPI, I2C | |||
| Дисплей | 10,1" сенсорный ЖК-дисплей, разрешение 1280 x 800 точек | |||
| Диагностика автомобиля | Да (цепи зарядки/запуска, зажигания, датчики, исполнительные механизмы, сетевые протоколы, комбинированные тесты) | |||
Осциллограф Micsig
Осциллограф Micsig ATO1004 предоставляет возможность записи осциллограмм с высокой детализацией. Анализируйте и сохраняйте сигналы для последующей обработки или архивирования.
Подробный анализ и измерение сигналов

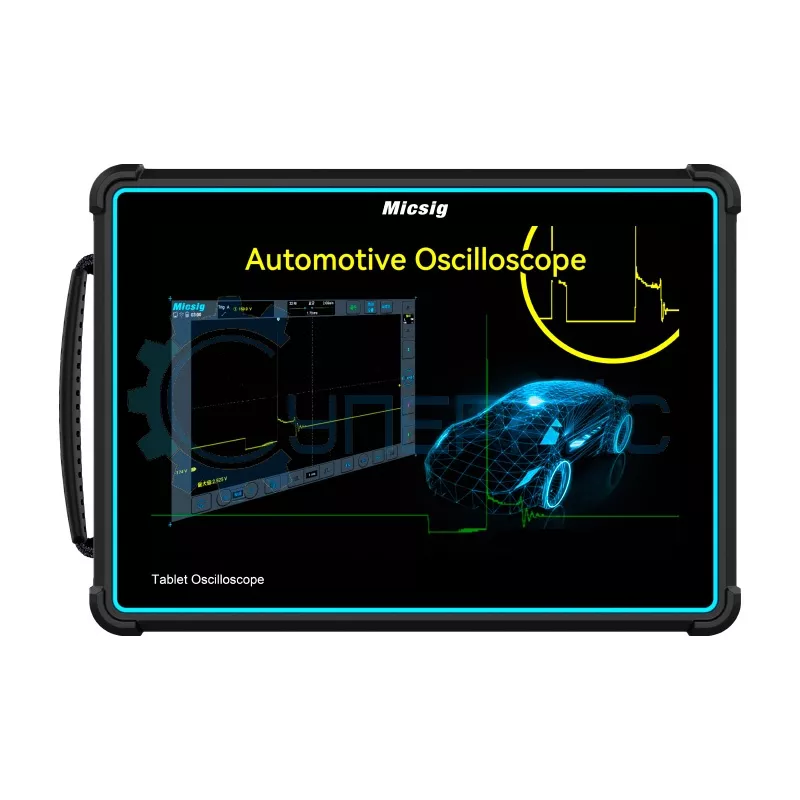

Автомобильный диагностический осциллограф ATO1004 — идеальный инструмент для диагностики электрооборудования автомобилей. Благодаря частоте дискретизации 1 ГВыб/с и четырём каналам вы сможете легко анализировать работу автомобильных приборов и оборудования.
Функционал прибора предоставляет всё для полной и безошибочной диагностики:
- полоса пропускания 100 МГц охватывает максимальный спектр выдаваемых электроникой или электрооборудованием сигналов, делая эту модель универсальной, подходящей для разных задач;

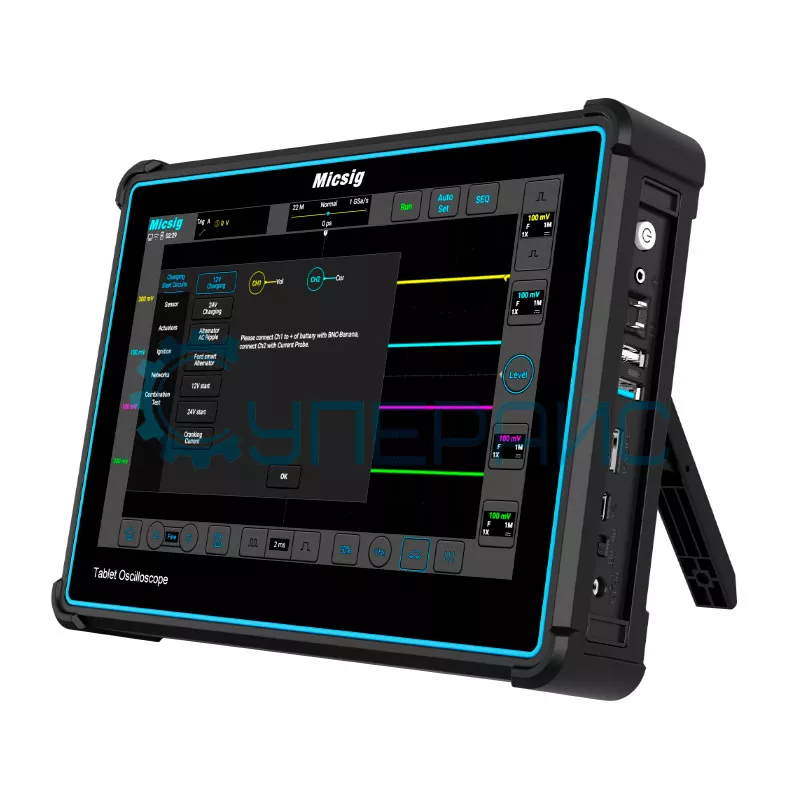

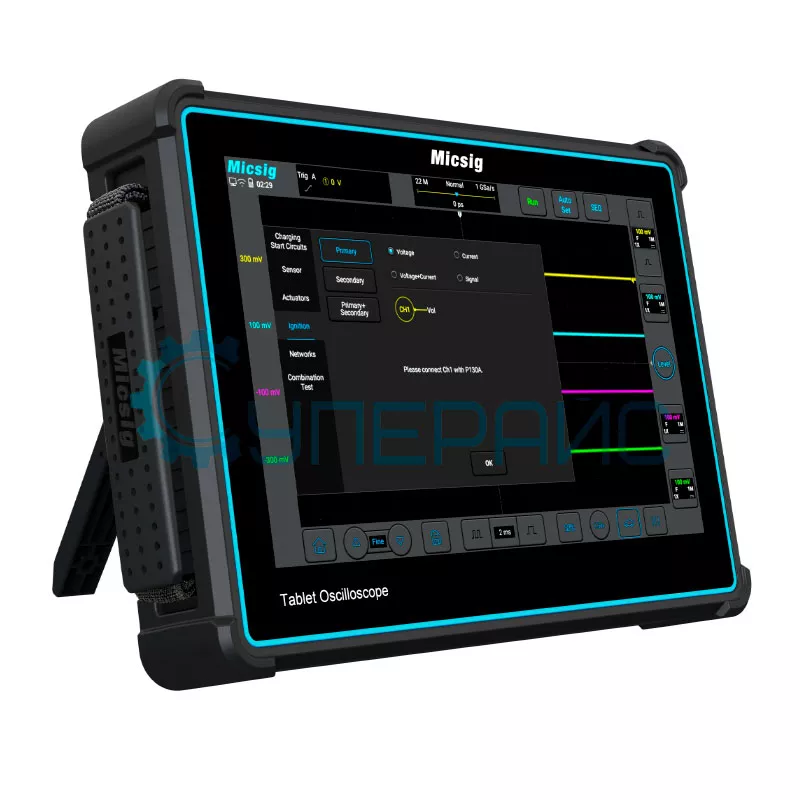

- сенсорный экран диагональю 10,1 дюйма обеспечивает удобство управления и снятия показаний, благодаря сетке области отображения осциллограммы размером 11х10 делений на дисплей выводится максимум полезной информации;
- встроенный li-ion аккумулятор напряжением 7,4В и ёмкостью 7500 мАч обеспечивает длительность автономной работы устройства до 5 часов, что позволяет использовать осциллограф для выездной диагностики авто;

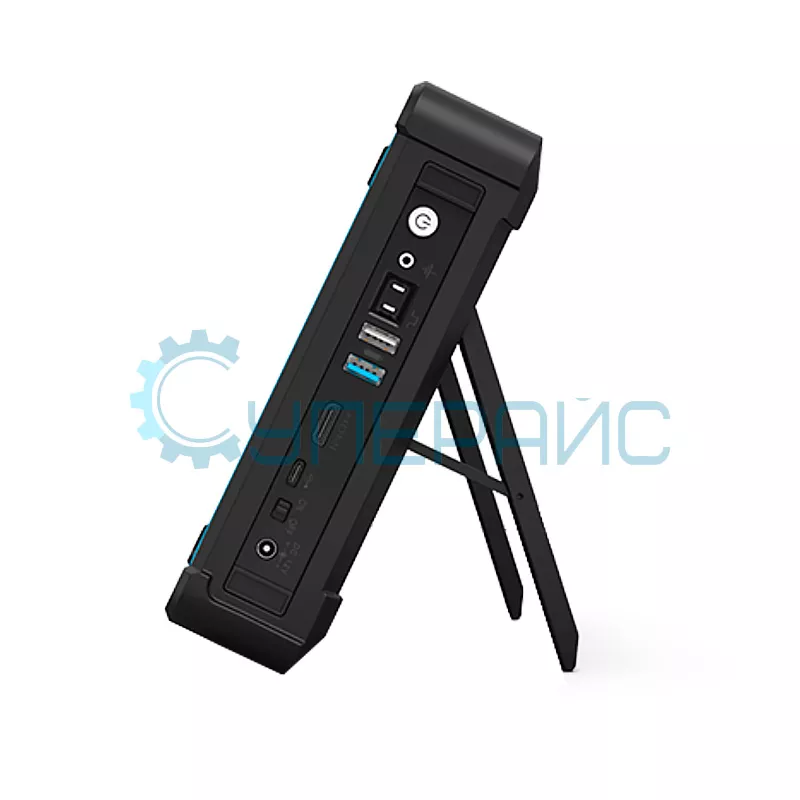

- цифровые интерфейсы Wi-Fi, USB 3.0/2.0, USB type-C, HDMI существенно расширяют возможности прибора, в том числе наделяют его функцией беспроводного обновления ПО и дистанционного управления через ПК или мобильные устройства.
Модель ATO1004 подходит для диагностики зажигания, датчиков и электронных систем авто, встроенная функция декодирования популярных протоколов гарантирует лёгкость интерпретации сигналов от любого автомобильного оборудования.
Часто задаваемые вопросы
Чем ручной осциллограф отличается от мультиметра?
Осциллограф показывает форму сигнала во времени, а мультиметр даёт одно число - напряжение, ток или сопротивление. Форма нужна, чтобы увидеть помехи, фронты, пульсации и искажения, которые мультиметр в принципе не заметит. Для диагностики электроники осциллограф информативнее, поэтому его берут, когда одних цифр мультиметра уже мало.
Хватит ли автономного питания для работы в поле?
Ручной осциллограф рассчитан на выездную работу и питается от встроенного аккумулятора. Времени одной зарядки обычно хватает на смену диагностики, а подзарядить прибор можно от повербанка или от прикуривателя автомобиля. Уточняйте ёмкость батареи под свой режим: чем дольше смены, тем больший запаса стоит искать.
Подойдёт ли прибор для автоэлектрики?
Да, ручные осциллографы часто берут именно под автосервис. Ими смотрят сигналы датчиков, катушек зажигания и ШИМ-цепей прямо у машины. Компактный корпус и автономность позволяют работать в подкапотном пространстве без стационарного стенда, а форма сигнала быстро показывает пропуски зажигания и сбои датчиков, которые мультиметром не поймать.
Сколько каналов нужно для диагностики?
Одного канала хватает для простых проверок формы сигнала. Два и больше нужны, когда важно сравнить сигналы между собой - например вход и выход схемы, или синхронность двух линий. Для сложной наладки берите многоканальный прибор: он показывает связь сигналов во времени, тогда как каждый канал по отдельности такой картины уже не даёт.
Документация и ПО Micsig ATO1004
Название
Язык
Версия
Размер и тип
Руководство пользователя для портативного осциллографа Micsig серии ATO
Язык:
Русский
Размер и тип:
973 КБ,
pdf
Руководство пользователя к осциллографам Micsig серии ATO
Язык:
Английский
Размер и тип:
8,53 МБ,
PDF
Спецификация к осциллографам Micsig серии ATO
Язык:
Английский
Размер и тип:
864 КБ,
PDF
Отзывы Micsig ATO1004
Игорь Калиненко
11.03.2025 14:05:19
Осциллограф отличный. Искал подходящий для автомеханики, советовался с менеджером, остановились на этом. О выборе не пожалел. Диагностика стала в разы быстрее и удобнее, если есть какие-то проблемы с сигналом - моментально отображает. Через приложение можно управлять с телефона, сам прибор портативный, легкий и небольшой по габаритам, это очень на руку когда работаешь на выезде.
SUPEREYES.RU
Ответ Игорь Калиненко 19.05.2026 03:26
Здравствуйте, Игорь!
Большое спасибо за ваш отзыв и за то, что поделились своим опытом использования осциллографа! Мы очень рады, что прибор полностью оправдал ваши ожидания и стал надежным помощником в диагностике автомобилей.
Особенно приятно слышать, что портативность, легкость и возможность управления через приложение сделали вашу работу на выезде еще удобнее. Ваше доверие к рекомендациям нашего менеджера и положительный результат – лучшая награда для нас.
С уважением, Администрация магазина Суперайс
Большое спасибо за ваш отзыв и за то, что поделились своим опытом использования осциллографа! Мы очень рады, что прибор полностью оправдал ваши ожидания и стал надежным помощником в диагностике автомобилей.
Особенно приятно слышать, что портативность, легкость и возможность управления через приложение сделали вашу работу на выезде еще удобнее. Ваше доверие к рекомендациям нашего менеджера и положительный результат – лучшая награда для нас.
С уважением, Администрация магазина Суперайс
rustam_gadzhimir
18.05.2026 23:57
Месяцев 3-4 рассматривал/ искал именно данную модель осцилографа (ato1004) от micsig, в итоге решил приобрести в данном магазине. Во-первых оригинал, во-вторых гарантия, ну и в-третьих цена. Портативный, с большим сенсорным экраном, все плюсы не перечислить здесь.
Порой в автодиагностике данный прибор незаменимая вещь, намного упрощает и делает диагностику быстрой и эфективной. Кто занимается профессионально те поймут о чем я говорю.
Порой в автодиагностике данный прибор незаменимая вещь, намного упрощает и делает диагностику быстрой и эфективной. Кто занимается профессионально те поймут о чем я говорю.
SUPEREYES.RU
Ответ rustam_gadzhimir 19.05.2026 03:33
Здравствуйте, Рустам!
Спасибо, что поделились впечатлением и так подробно рассказали о своём опыте. Очень приятно знать, что вы подошли к выбору осциллографа внимательно и в итоге остановились именно на покупке в нашем магазине.
Рады, что Micsig ATO1004 оправдал ожидания и уже помогает вам в работе. Для специалистов, которые занимаются автодиагностикой профессионально, действительно важно иметь под рукой надёжный и удобный инструмент, поэтому особенно ценно получать такие отзывы от практикующих мастеров.
Пусть прибор и дальше помогает делать диагностику быстрее и комфортнее. Будем рады видеть вас снова!
С уважением, Администрация магазина Суперайс
Спасибо, что поделились впечатлением и так подробно рассказали о своём опыте. Очень приятно знать, что вы подошли к выбору осциллографа внимательно и в итоге остановились именно на покупке в нашем магазине.
Рады, что Micsig ATO1004 оправдал ожидания и уже помогает вам в работе. Для специалистов, которые занимаются автодиагностикой профессионально, действительно важно иметь под рукой надёжный и удобный инструмент, поэтому особенно ценно получать такие отзывы от практикующих мастеров.
Пусть прибор и дальше помогает делать диагностику быстрее и комфортнее. Будем рады видеть вас снова!
С уважением, Администрация магазина Суперайс
Успешная отправка
Отзыв отправлен!
В ближайшее время ваш отзыв появится на сайте после проверки.
Закрыть
Получить коммерческое предложение
Сотрудничаем с коммерческими организациями и государственными бюджетными учреждениями.
Работаем по прямому договору и участвуем во всех видах конкурентных процедур в рамках 44-ФЗ и
223-ФЗ. Оказываем помощь в составлении технического задания на оборудование.
Заполните форму и получите всю нужную информацию о выбранном оборудовании в виде коммерческого предложения:
- актуальные цены и сроки поставки;
- информация о скидке;
- наличие на наших складах.
Удалить отзыв?
Удалить
Отменить
Редактировать
Редактировать
Отменить
С этим товаром покупают
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
23123
Модель (серия):
LY-3000-12
Производитель:
Liyuan
Страна производства:
Китай
Гарантия, мес.:
12
Мощность, Вт:
3000
Тип:
Импульсный
Кол-во каналов:
Одноканальный
Возм. регулировки вых. тока:
да
Возм. регулировки вых. напряжения:
да
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
11860
Модель (серия):
KL7102
Производитель:
KUNKIN
Страна производства:
Китай
Гарантия, мес.:
12
Тип нагрузки:
постоянного тока
Кол-во каналов:
1
Вход. напряжение (макс), В:
150
Вход. ток (макс), А:
100
Вход. мощность (макс), Вт:
1200
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
16779
Модель (серия):
HDM3065B
Производитель:
Hantek
Страна производства:
Китай
Гарантия, мес.:
18
Макс. напряжение (AC):
до 750 В
Макс. напряжение (DC):
до 1000 В
Макс. ток (AC):
до 10 А
Макс. ток (DC):
до 10 А
Сопротивление:
да
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
21636
Модель (серия):
XDG2100
Производитель:
OWON
Страна производства:
Китай
Гарантия, мес.:
24
Категория по частотному диапазону:
генератор ВЧ-сигналов (высокочастотный, диапазон частот до 50-150 МГц)
Кол-во каналов:
2
Частота дискретизации на канал, МВыб/с:
500
Вертикальное разреш. (по амплитуде):
14 бит
Точность, %:
0.0002
Добавить в избранное
Артикул (код товара):
21279
Модель (серия):
-
Производитель:
Micsig
Страна производства:
Китай
Гарантия, мес.:
6
Габариты прибора:
380x280x70 мм
Вес брутто, кг:
0,7
Похожие товары
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
19467
Модель (серия):
ATO2004
Производитель:
Micsig
Страна производства:
Китай
Гарантия, мес.:
12
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
200
Вид:
Планшетный
Кол-во аналоговых каналов:
4
Кол-во цифровых каналов:
нет
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
19084
Модель (серия):
TO3004
Производитель:
Micsig
Страна производства:
Китай
Гарантия, мес.:
12
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
300
Вид:
Планшетный
Кол-во аналоговых каналов:
4
Кол-во цифровых каналов:
нет
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
19473
Модель (серия):
TO1004
Производитель:
Micsig
Страна производства:
Китай
Гарантия, мес.:
12
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
100
Вид:
Планшетный
Кол-во аналоговых каналов:
4
Кол-во цифровых каналов:
нет
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
19508
Модель (серия):
TO2004
Производитель:
Micsig
Страна производства:
Китай
Гарантия, мес.:
12
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
200
Вид:
Планшетный
Кол-во аналоговых каналов:
4
Кол-во цифровых каналов:
нет
Ранее просмотренные Вами
Добавить в избранное
Артикул (код товара):
13512
Модель (серия):
T12-951
Производитель:
QUICKO
Страна производства:
Китай
Гарантия, мес.:
12
Кол-во каналов:
1
Конструктивное исполнение:
набор для сборки
Метод нагрева:
традиционная станция с нагревом жала с помощью накальной спирали или керамического нагревателя
Общая мощность, Вт:
72
Макс. температура нагрева, °C:
450
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
16053
Модель (серия):
950T PRO
Производитель:
SUNKKO
Страна производства:
Китай
Гарантия, мес.:
12
Кол-во каналов:
1
Конструктивное исполнение:
готовое собранное устройство
Метод нагрева:
традиционная станция с нагревом жала с помощью накальной спирали или керамического нагревателя
Общая мощность, Вт:
75
Макс. температура нагрева, °C:
500
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
31323
Модель (серия):
4060
Производитель:
Luyi
Страна производства:
Китай
Гарантия, мес.:
12
Тип управления:
Полуавтоматический
Макс. размер печатной платы, мм:
350 x 500
Рабочая область, мм:
700 x 500
Добавить в избранное
Артикул (код товара):
13388
Модель (серия):
T12 Pro
Производитель:
MECHANIC
Страна производства:
Китай
Гарантия, мес.:
12
Кол-во каналов:
1
Конструктивное исполнение:
готовое собранное устройство
Метод нагрева:
традиционная станция с нагревом жала с помощью накальной спирали или керамического нагревателя
Общая мощность, Вт:
72
Макс. температура нагрева, °C:
450
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное

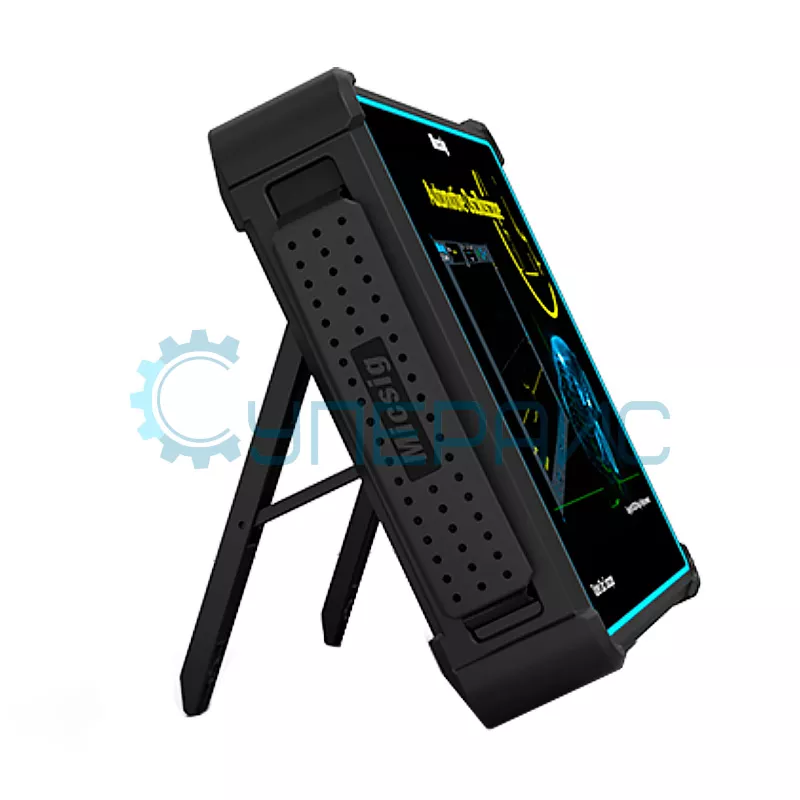

Артикул (код товара):
19464
Модель (серия):
ATO1004
Производитель:
Micsig
Страна производства:
Китай
Гарантия, мес.:
12
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
100
Вид:
Планшетный
Кол-во аналоговых каналов:
4
Кол-во цифровых каналов:
нет
Благодарственные письма
