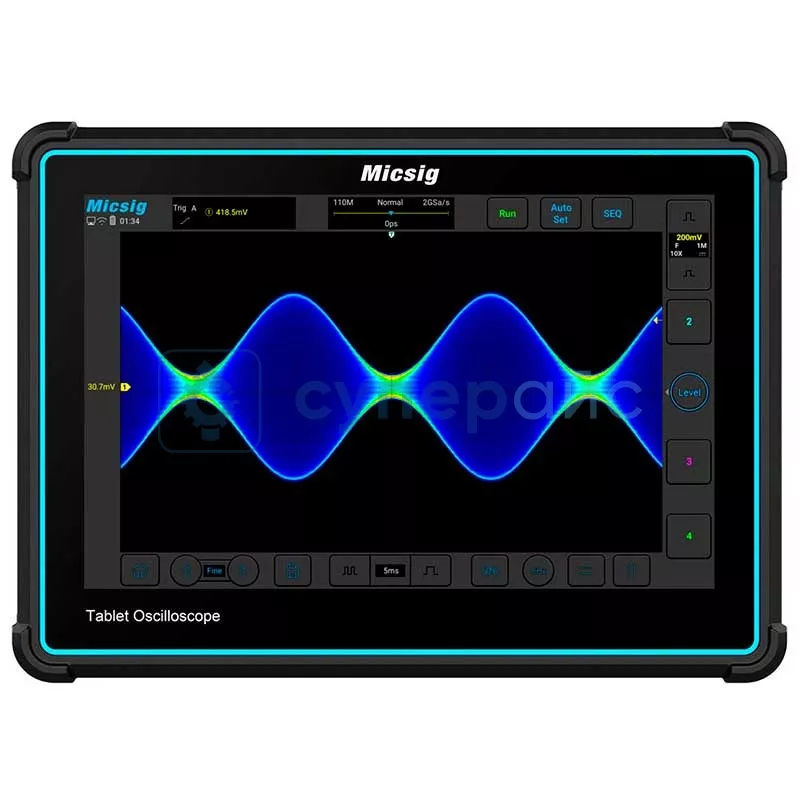

Осциллограф портативный цифровой Micsig TO3004
138 180 ₽
138 180 ₽
включая НДС: 22%
Продавец:
В наличии:
Склад в Москве: 2 шт.
Склад в Гуанчжоу: 1 шт.
Артикул (код товара)
19084
Модель (серия)
TO3004
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Micsig TO3004
Общие данные
Артикул (код товара)
19084
Производитель (бренд)
Модель (серия)
TO3004
Страна производства
Китай
Гарантия, мес.
12
Основные характеристики
Вид
Глубина памяти на канал
Кол-во аналоговых каналов
Кол-во цифровых каналов
Полоса пропускания, МГц
Частота дискретизации на канал, МВыб/с
Максимальное входное напряжение
CAT I 300 Вrms, 400 Вpk (1 МОм); 5 Вrms (50 Ом)
Время нарастания, нс
Входные параметры
Развязка входа
DC, AC, GND
Входное сопротивление
1 МОм ± 1% / 50 Ом ± 1%
Коэффициенты пробников
1X - 10000X, последовательность 1-2-5
Канальная изоляция
> 40 дБ (≤ 100 МГц)
> 35 дБ (> 100 МГц)
> 35 дБ (> 100 МГц)
Количество триггерных входов
1
Вертикальная система
Разреш. по вертикали (разрядность АЦП)
Вертикальная чувствительность
1 мВ/дел - 10 В/дел (1 МОм)
1 мВ/дел - 1 В/дел (50 Ом)
1 мВ/дел - 1 В/дел (50 Ом)
Ограничение полосы
30 Гц, высокие частоты
до 300 МГц низкие частоты
до 300 МГц низкие частоты
Низкочастотный отклик
фильтр НЧ (до 30 Гц)
Точность усиления постоянного тока
5 мВ/дел - 10 В/дел: ≤ ±2,0%
≤ 2 мВ/дел: ≤ ±3,0%
≤ 2 мВ/дел: ≤ ±3,0%
Точность вертикального смещения
±2,5 В (пробник 1X, < 500 мВ/дел)
±120 В (пробник 1X, ≥ 500 мВ/дел)
±120 В (пробник 1X, ≥ 500 мВ/дел)
Система синхронизации
Базовые типы триггера
по краю, ширине импульса, короткий импульс, наклон, тайм-аут
Расширенные типы триггера
видео, логике, N-й фронт,
Источник триггера
CH1–CH4, внешний
Диапазон удержания триггера
1 нс/дел - 1000 с/дел
Горизонтальная система
Горизонтальная развёртка
1 нс/дел - 1000 с/дел
Точность временной базы
±20 ppm
Режимы развёртки
YT, XY, ROLL
Система измерения
Автоматические измерения
31 тип
Курсорные измерения
есть
Математические операции
арифметические действия (сложение "+", вычитание "-", умножение "*", деление "/"), операторы сравнения ("меньше <", "больше >", "меньше или равно ≤", "больше или равно ≥", "равно ==", "не равно !="), логические операторы ("И &&", "ИЛИ ||"), специальные символы (скобки "()", фигурные скобки "{}"), математические функции (квадратный корень "sqrt", модуль числа "abs", преобразование в градусы "deg" и радианы "rad", экспонента "exp", дифференцирование "diff", натуральный логарифм "ln", тригонометрические функции "sin/cos/tan", интеграл "intg", десятичный логарифм "lg", обратные тригонометрические функции "asin/acos/atan"), а также константу числа Эйлера "E". Все эти элементы поддерживаются для сложных вычислений.
Анализатор спектра
есть (БПФ)
Встроенные функции и опции
Возм. сохранения осциллограмм
Встроенные опции
Анализатор протоколов
Декодирование сигналов шин
UART
I²C
SPI
LIN
CAN
MILSTD-1553
ARINC429
I²C
SPI
LIN
CAN
MILSTD-1553
ARINC429
Общие характеристики

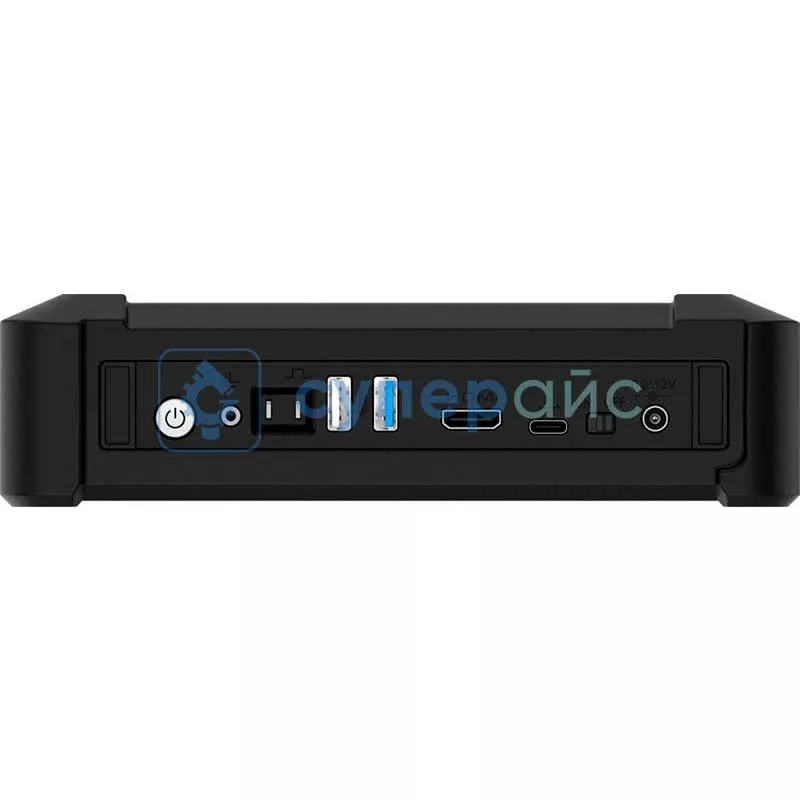

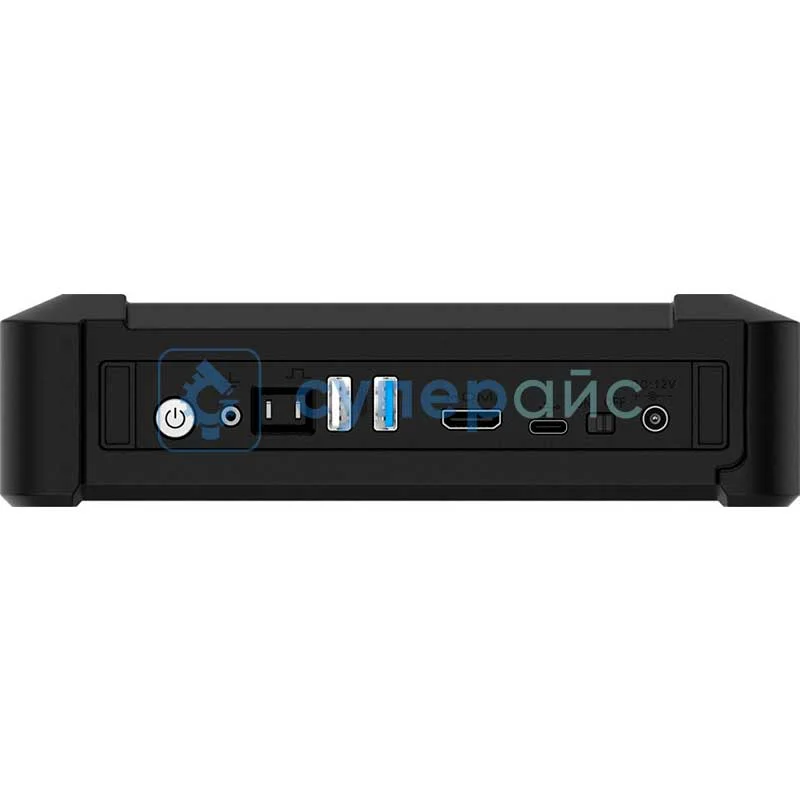

ИПД (Interfaces / Inputs and Outputs)
USB
USB type C
HDMI
Wi-Fi
AUX (TrigOut/PassFail)
USB type C
HDMI
Wi-Fi
AUX (TrigOut/PassFail)
Применение
Проектирование, отладка и ремонт электронных устройств
Телекоммуникации
Обучение и научные исследования
Телекоммуникации
Обучение и научные исследования
Разреш. дисплея, пиксель
Рабочая температура
0 - 45 ℃
Рабочая влажность
5 - 85 %
Габариты и вес
Габариты прибора
265 х 192 х 50 мм
Габариты упаковки
310 x 170 x 270 мм
Вес нетто, кг
1,9
Вес брутто, кг
2,95
Комплектация
Комплектация
пассивный пробник - 4 шт
шнур питания - 1 шт
адаптер питания - 1 шт
шнур питания - 1 шт
адаптер питания - 1 шт
Совместимость
Совместимость
Кейс для осциллографа Micsig MS-SC-1
Сумка для осциллографа Micsig Oscilloscope Handbag
Чемодан для осциллографа Micsig MS-SC-2
Токовый пробник AC/DC Micsig CP2100A
Высоковольтный дифференциальный пробник Micsig DP10007
Дифференциальный пробник Micsig DP10013
Токовый пробник Micsig CP1003B
Пробник осциллографический Micsig MDP702
Пробник Micsig MDP701
Осциллографический пробник Micsig MDP1502
Активный пробник для осциллографа Micsig MDP1501
Высоковольтный дифференциальный пробник Micsig MDP3002
Пробник для осциллографа Micsig MDP3001
Токовый пробник Micsig CP503B
Преобразователь для осциллографа Micsig MDP700
Осциллографический пробник Micsig MDP1500
Высоковольтный дифференциальный пробник Micsig MDP3000
Активный пробник для осциллографа Micsig MOIP02P
Дифференциальный пробник Micsig MOIP01P
Сумка для осциллографа Micsig Oscilloscope Handbag
Чемодан для осциллографа Micsig MS-SC-2
Токовый пробник AC/DC Micsig CP2100A
Высоковольтный дифференциальный пробник Micsig DP10007
Дифференциальный пробник Micsig DP10013
Токовый пробник Micsig CP1003B
Пробник осциллографический Micsig MDP702
Пробник Micsig MDP701
Осциллографический пробник Micsig MDP1502
Активный пробник для осциллографа Micsig MDP1501
Высоковольтный дифференциальный пробник Micsig MDP3002
Пробник для осциллографа Micsig MDP3001
Токовый пробник Micsig CP503B
Преобразователь для осциллографа Micsig MDP700
Осциллографический пробник Micsig MDP1500
Высоковольтный дифференциальный пробник Micsig MDP3000
Активный пробник для осциллографа Micsig MOIP02P
Дифференциальный пробник Micsig MOIP01P
Описание Micsig TO3004
Обзорная таблица осциллографов Micsig серии TO
| Характеристики | TO1004 | TO2002 | TO2004 | TO3004 |
| Полоса пропускания, МГц | 100 | 200 | 200 | 300 |
| Количество аналоговых каналов | 4 | 2 | 4 | 4 |
| Количество цифровых каналов | нет | |||
| Частота дискретизации на канал, ГВыб/с | 1 | 1 | 2 | 2 |
| Глубина памяти на канал | 110 Мб | 110 Мб | 220 Мб | 220 Мб |
| Разрешение по вертикали (разрядность АЦП) | 8 бит | |||
| Дисплей | 1280 x 800 | |||
| Интерфейс передачи данных |
USB/ USB type C/ HDMI/ Wi-Fi |
USB/ USB type C/ HDMI/ Wi-Fi |
USB/ USB type C/ HDMI/ Wi-Fi |
USB/ USB type C/ HDMI/ Wi-Fi/ AUX (TrigOut/PassFail) |

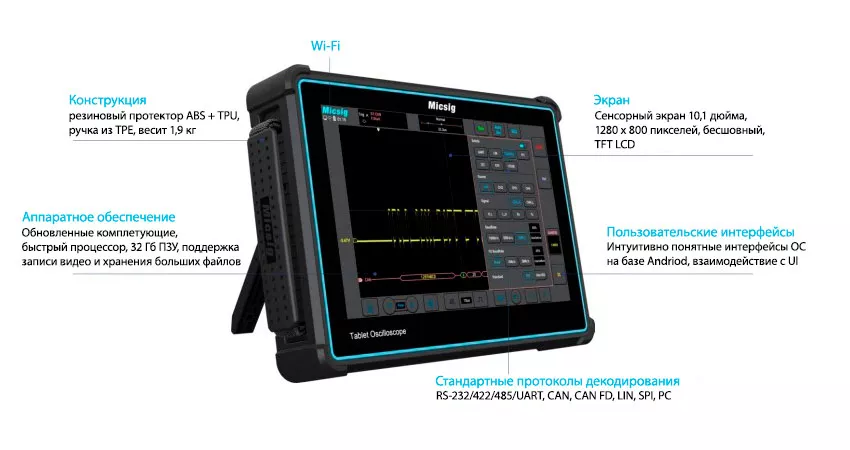

Портативный осциллограф Micsig TO3004
Micsig TO3004 — это портативный цифровой осциллограф, 4 канала которого будут удобны для анализа электронных схем. Такое оборудование, выполненное в виде планшета, используют в самых разных областях электроники. Ниже разобрали некоторые аспекты работы с прибором, ответив на возможные вопросы.
Каковы базовые параметры этого осциллографа?
Количество каналов обуславливает одновременное наблюдение нескольких сигналов. Полоса пропускания 300 МГц определяет точность измерения высокочастотных компонентов. Максимальная частота дискретизации для модели заявлена как 2 ГВыб/с. Глубина записи составляет 220 Мб.

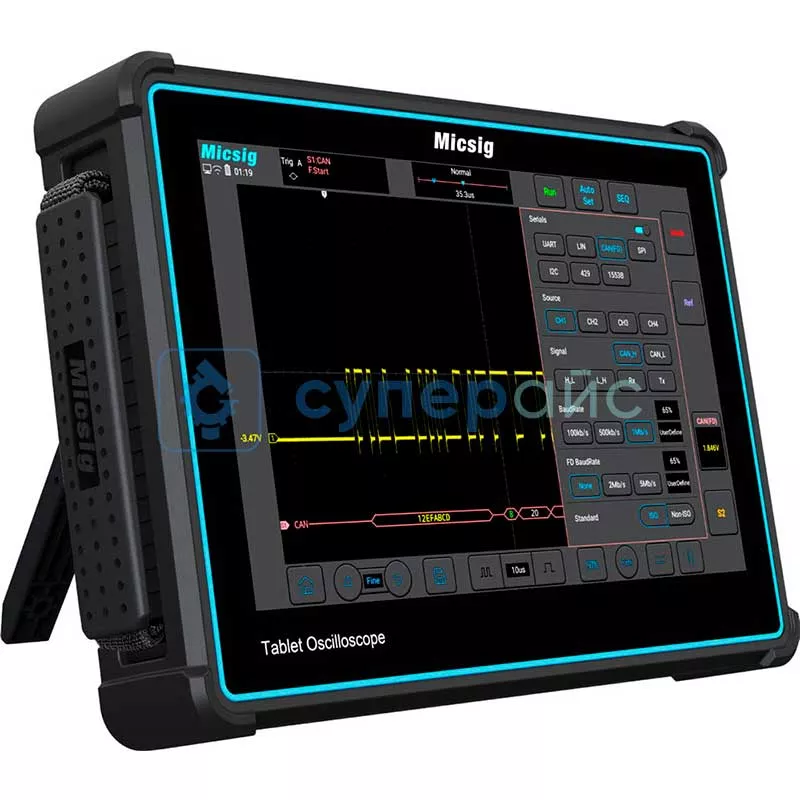

Какие функции помогают анализировать цифровые шины?
Декодирование шин даёт преобразовывать последовательности битов в читаемые сообщения. Поддержка протоколов CAN, LIN, SPI, I²C охватывает большинство промышленных стандартов. Функция помогает находить ошибки связи между микроконтроллерами.
Какой импеданс входа реализован для измерений?
Импеданс 1 МОм подходит для проведения большинства низкочастотных измерений. Второе значение в 50 Ом используют при работе с высокочастотными линиями передачи. Правильное согласование импеданса предотвращает искажения.
Какие типы триггеров доступны для захвата специфических событий?
Триггер по ширине импульса помогает захватывать сигналы определённой длительности. Триггер по логике реагирует на комбинации состояний нескольких каналов. Триггер по наклону обнаруживает изменения скорости нарастания.
Каково значение объёма памяти?
Глубокая запись сохраняет длинные последовательности измерений. Предлагаемый объём помогает анализировать сложные импульсные процессы. Это обеспечивает детальное исследование сигналов.
Часто задаваемые вопросы
Чем портативный осциллограф удобнее настольного?
Портативный прибор работает от аккумулятора и управляется сенсором, поэтому им измеряют на объекте, в стойке и в поле, где настольный не поставить. TO3004 сохраняет четыре канала и функции анализа при мобильности. Для выездной работы автономность решает там, где розетки и места нет.
Зачем нужны четыре канала?
Четыре канала позволяют смотреть несколько сигналов одновременно и оценивать их взаимосвязь, например синхронность или сдвиг во времени. При отладке встраиваемых систем и шин это помогает видеть картину целиком. Для одиночного сигнала хватает и одного канала, для сложных схем удобнее четыре.
Что показывает полоса пропускания?
Полоса пропускания задаёт максимальную частоту сигналов, которые прибор отображает без занижения амплитуды. Быстрые сигналы выше полосы искажаются. Подбирайте полосу с запасом относительно частот, с которыми работаете, тогда форма сигнала останется достоверной при измерении и анализе.
Сколько прибор работает без сети?
Автономность зависит от ёмкости встроенного аккумулятора и режима работы, точное время смотрите в характеристиках. Для выездной диагностики важен запас на несколько часов измерений. Планируйте работу с учётом заряда и при длительных задачах держите под рукой возможность подзарядки прибора.
