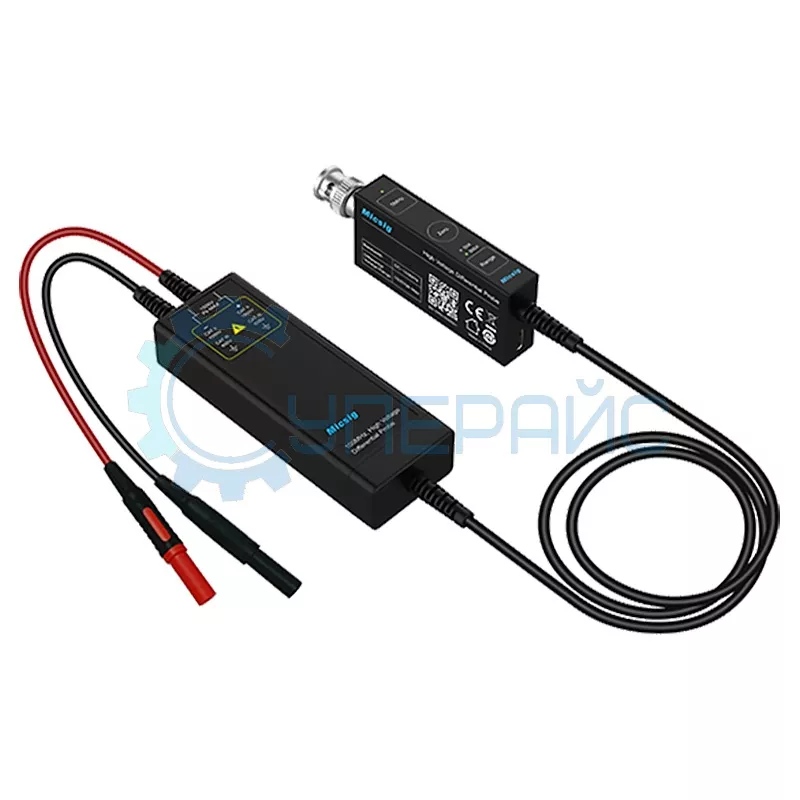

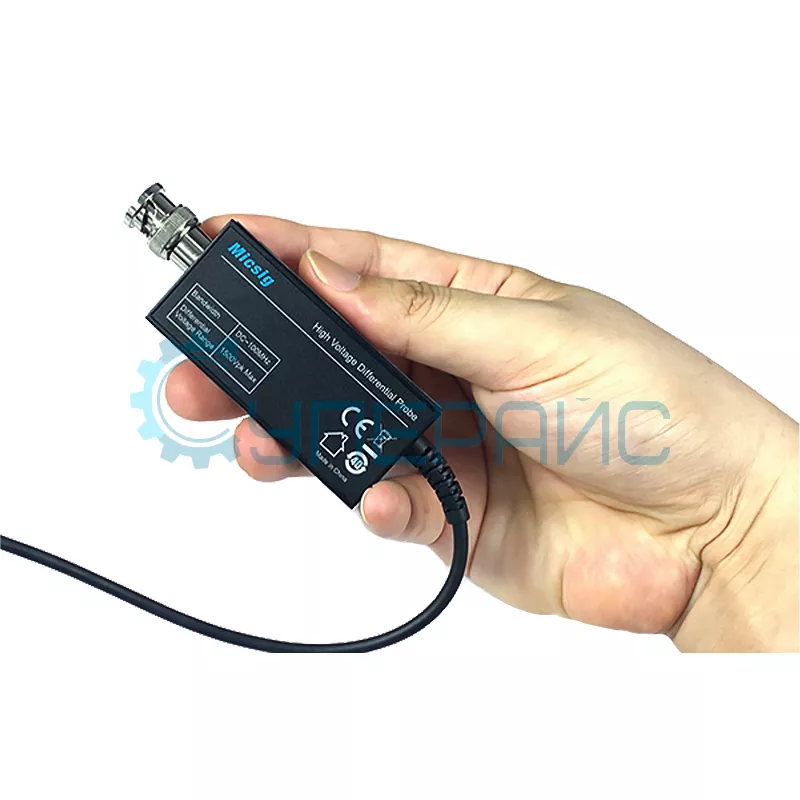

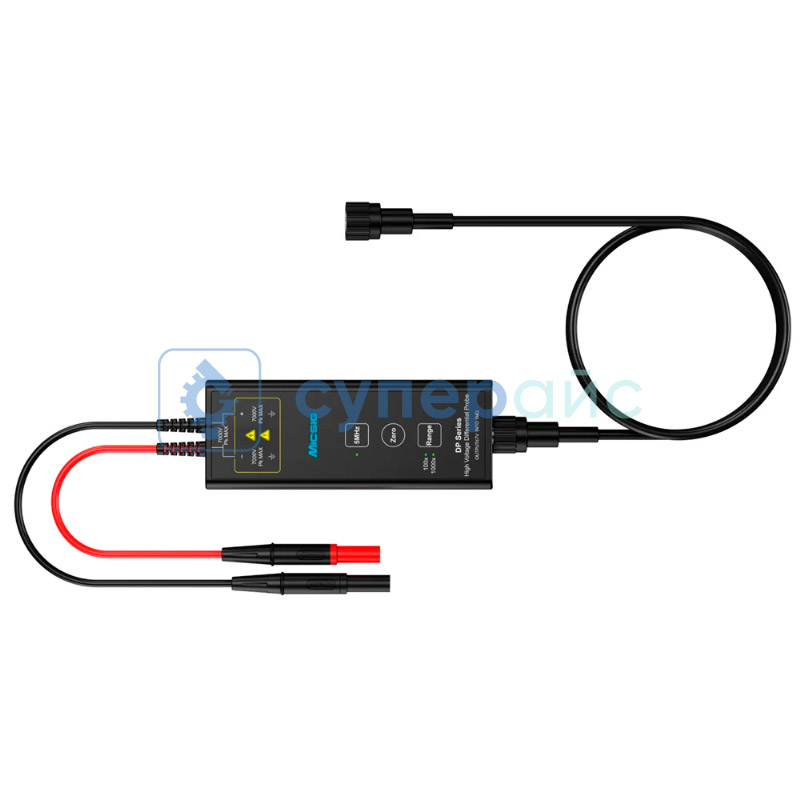

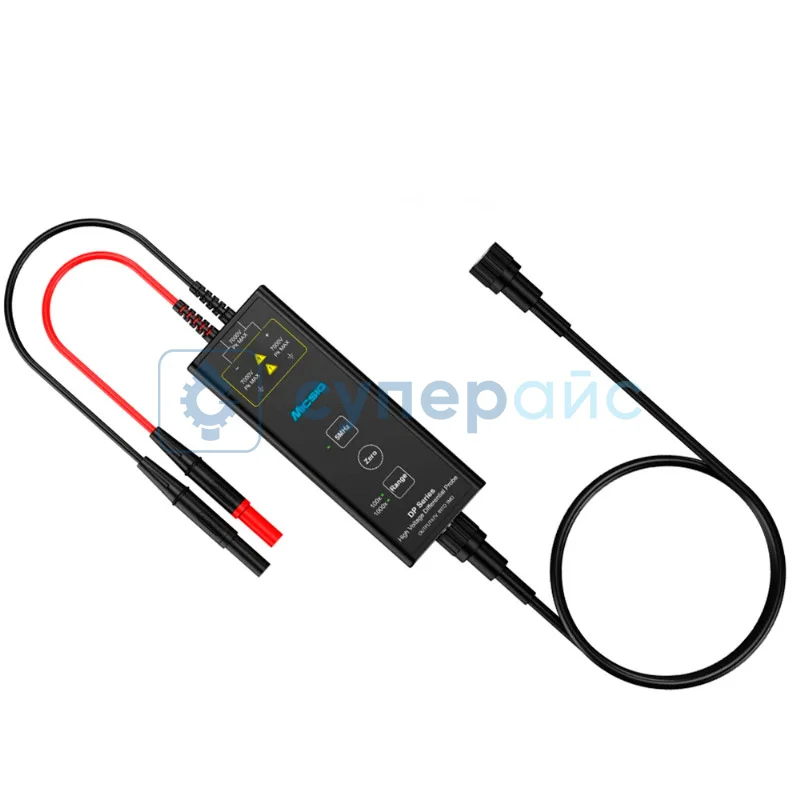

Преобразователь для осциллографа Micsig DP700
33 360 ₽
33 360 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 3 шт.
Склад в Гуанчжоу: 5 шт.
Артикул (код товара)
20559
Модель (серия)
DP700
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
6
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Micsig DP700
Общие данные
Артикул (код товара)
20559
Производитель (бренд)
Модель (серия)
DP700
Страна производства
Китай
Гарантия, мес.
6
Основные характеристики
Общие характеристики
Применение
Проектирование, отладка и ремонт электронных устройств
Обучение и научные исследования
Обучение и научные исследования
Тип
Пробник
Описание Micsig DP700
Технические характеристики Micsig DP700
| Полоса пропускания | 100 МГц |
| Время нарастания | ≤ 3,5 нс |
| Затухание | 20x / 200x |
| Точность | ± 2 % |
| Максимальное дифференциальное напряжение |
70 В (20x) 700 В (200x) |
| Максимальное входное напряжение |
CAT I 600 В CAT II 450 В |
| Шум |
20x: ≤ 0,9 мВ (среднекв) 200x: ≤ 0,4 мВ (среднекв) |
| Коэффициент синфазного отклонения (CMRR) |
DC: > -80 дБ 100 КГц: > -60 дБ 10 МГц: > -30 дБ 100 МГц: > -26 дБ |
| Задержка |
20x: 11,99 нс 200x: 12,27 нс |
| Входной импеданс |
16 МОм / 1,5 пФ (дифференциальное) 8 МОм / 3 пФ (между входом и землей) |
| Выходное напряжение | ≤ 3 В |
| Сигнализация превышения диапазона | светодиод мигает, оповещение звуковым сигналом |
| Общие характеристики | |
| Питание | 2 Вт, USB Type-C |
| Длина кабеля |
~ 80 мм (входной) ~ 1200 мм (выходной) |
| Рабочая температура | 0 - 40 °C |
| Температура хранения | -30 - 70 °C |
| Влажность |
рабочая: 5 - 85 % относительной влажности хранение: 5 - 85 % при температуре ниже 45 °C 5 - 45 % при температуре выше 40 °C |
| Размер модуля управления | 91 x 33 x 15 мм |
| Габариты сигнальной коробки | 100 х 36 х 20 мм |

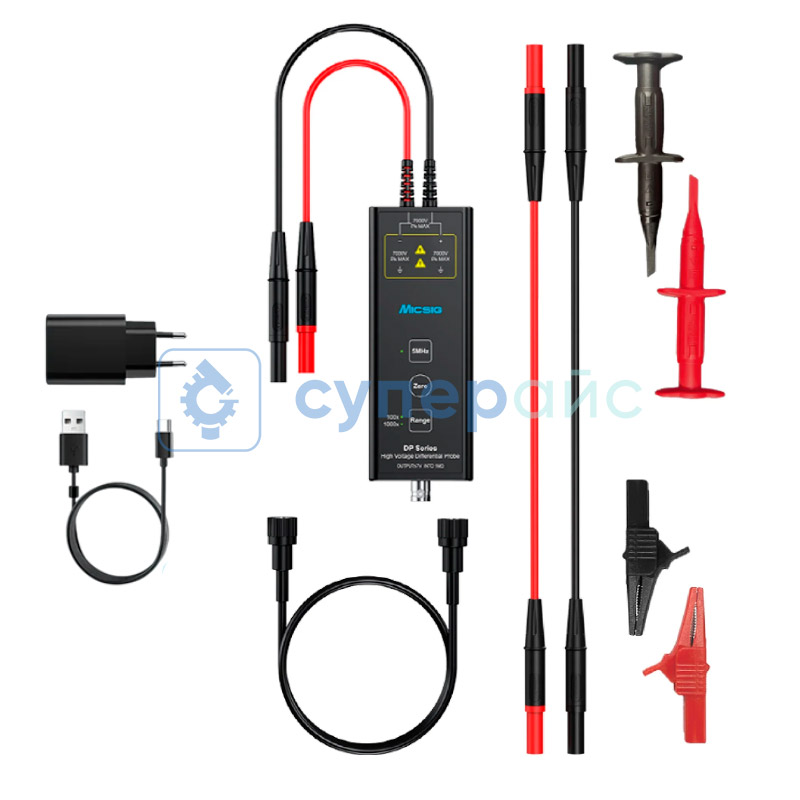

| Комплектация |
дифференциальный пробник Micsig DP700 – 1 шт |
|
зажимы-крючки - 1 пара зажимы типа «крокодил» - 1 пара входные удлинительные кабели - 1 пара адаптер питания - 1 шт выходной кабель BNC - 1 шт USB-кабель - 1 шт руководство пользователя - 1 шт |
|
| Совместимость |
Автомобильный портативный осциллограф Micsig SATO1004 Планшетный осциллограф Micsig STO1004 Планшетный осциллограф Micsig STO2002 (2 канала, 200 МГц) Автомобильный осциллограф Micsig ATO1104 Осциллограф портативный цифровой Micsig TO1004 (4 канала, 100 МГц) Портативный осциллограф Micsig ETO5004 Осциллограф настольный Micsig MDO2504 Настольный осциллограф Micsig MHO3-2504 |
Обзорная таблица дифференциальных пробников Micsig
| Характеристики | DP10007 | DP701 | DP700 | DP702 | DP1500 | DP1501 | DP1502 | DP3000 | DP3001 | DP3002 |
| Полоса пропускания | 100 МГц | 150 МГц | 100 МГц | 200 МГц | 100 МГц | 150 МГц | 200 МГц | 100 МГц | 150 МГц | 200 МГц |
| Время нарастания | 3,5 нс | ≤ 3,5 нс | ||||||||
| Точность | ± 2 % | ± 2 % | ||||||||
| Коэффициент деления/Затухание | 1/10, 1/100 | 20x/200x | 20x/200x | 20x/200x | 50x/500x | 50x/500x | 50x/500x | 100x/1000x | 100x/1000x | 100x/1000x |
| Максимальное дифференциальное напряжение | 70 В/700 В | 70 В/700 В | 70 В/700 В | 70 В/700 В | 150 В/1500 В | 150 В/1500 В | 150 В/1500 В | 300 В/3000 В | 300 В/3000 В | 300 В/3000 В |
| Максимальное входное напряжение |
600 В CAT II 1000 В CAT I |
600 В CAT I 450 В CAT II |
600 В CAT I 450 В CAT II |
600 В CAT I 450 В CAT II |
1000 В CAT II 600 В CAT III |
1000 В CAT II 600 В CAT III |
1000 В CAT II 600 В CAT III |
1000 В | 1000 В | 1000 В |
| Выходное напряжение | ≤ 7 В | ≤ 3 В | ||||||||
| Питание | 5 В DC USB | 2 Вт, USB Type-C | ||||||||
| Сигнализация превышения диапазона | светодиодная | светодиод + звуковой сигнал | ||||||||
Пробник к осциллографу Micsig
Достигните выдающейся производительности с преобразователем Micsig DP700 для вашего осциллографа. С полосой пропускания до 100 МГц и временем нарастания менее 3,5 нс, этот преобразователь обеспечивает высокую четкость и точность сигналов. Основные характеристики:
- Полоса пропускания 100 МГц - для анализа сигналов в широком диапазоне.
- Время нарастания ≤ 3,5 нс - обеспечивает мгновенный и точный отклик на изменения сигнала.
- Мигание светодиода - визуальное и звуковое оповещение о превышении диапазона.
- Энергоэффективность 2 Вт - низкое энергопотребление для долгого срока службы.
- Удобное подключение USB Type-C обеспечивает простоту и удобство использования.
Пробник к осциллографу Micsig - надежное устройство, обеспечивающее не только выдающуюся производительность, но и безопасность в работе, включая функции, такие как плавающий потенциал и проверка напряжения пробником. Все необходимое для эффективного использования вашего осциллографа.
Документация и ПО Micsig DP700
Название
Язык
Версия
Размер и тип
Краткое руководство пользователя дифференциальных пробников Micsig серии DP
Язык:
Русский
Размер и тип:
732 КБ,
pdf
Краткое руководство к дифференциальным пробникам Micsig серии DP
Язык:
Английский
Размер и тип:
266 КБ,
PDF
