Осциллографический пробник Micsig DP1502
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Micsig DP1502
Общие данные
Основные характеристики
Общие характеристики
Обучение и научные исследования
Габариты и вес

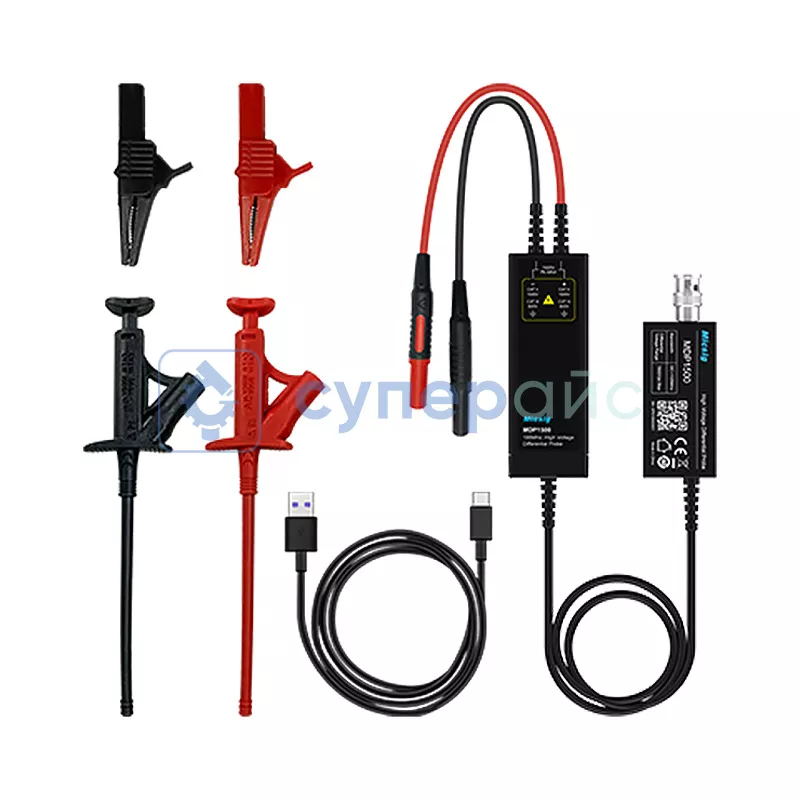

Комплектация
зажимы «крокодил» – 1 пара
удлинительные входные кабели – 1 пара
блок питания – 1 шт
выходной кабель BNC – 1 шт
USB-кабель – 1 шт
кейс – 1 шт
краткое руководство – 1 шт
Совместимость
Планшетный осциллограф Micsig STO1004
Планшетный осциллограф Micsig STO2002 (2 канала, 200 МГц)
Автомобильный осциллограф Micsig ATO1104
Осциллограф портативный цифровой Micsig TO1004 (4 канала, 100 МГц)
Портативный осциллограф Micsig ETO5004
Осциллограф настольный Micsig MDO2504
Настольный осциллограф Micsig MHO3-2504
Описание Micsig DP1502
Обзорная таблица дифференциальных пробников Micsig
| Характеристики | DP10007 | DP701 | DP700 | DP702 | DP1500 | DP1501 | DP1502 | DP3000 | DP3001 | DP3002 |
| Полоса пропускания | 100 МГц | 150 МГц | 100 МГц | 200 МГц | 100 МГц | 150 МГц | 200 МГц | 100 МГц | 150 МГц | 200 МГц |
| Время нарастания | 3,5 нс | ≤ 3,5 нс | ||||||||
| Точность | ± 2 % | ± 2 % | ||||||||
| Коэффициент деления/Затухание | 1/10, 1/100 | 20x/200x | 20x/200x | 20x/200x | 50x/500x | 50x/500x | 50x/500x | 100x/1000x | 100x/1000x | 100x/1000x |
| Максимальное дифференциальное напряжение | 70 В/700 В | 70 В/700 В | 70 В/700 В | 70 В/700 В | 150 В/1500 В | 150 В/1500 В | 150 В/1500 В | 300 В/3000 В | 300 В/3000 В | 300 В/3000 В |
| Максимальное входное напряжение |
600 В CAT II 1000 В CAT I |
600 В CAT I 450 В CAT II |
600 В CAT I 450 В CAT II |
600 В CAT I 450 В CAT II |
1000 В CAT II 600 В CAT III |
1000 В CAT II 600 В CAT III |
1000 В CAT II 600 В CAT III |
1000 В | 1000 В | 1000 В |
| Выходное напряжение | ≤ 7 В | ≤ 3 В | ||||||||
| Питание | 5 В DC USB | 5 В, USB Type-C | ||||||||
| Сигнализация превышения диапазона | светодиодная | светодиод + звуковой сигнал | ||||||||

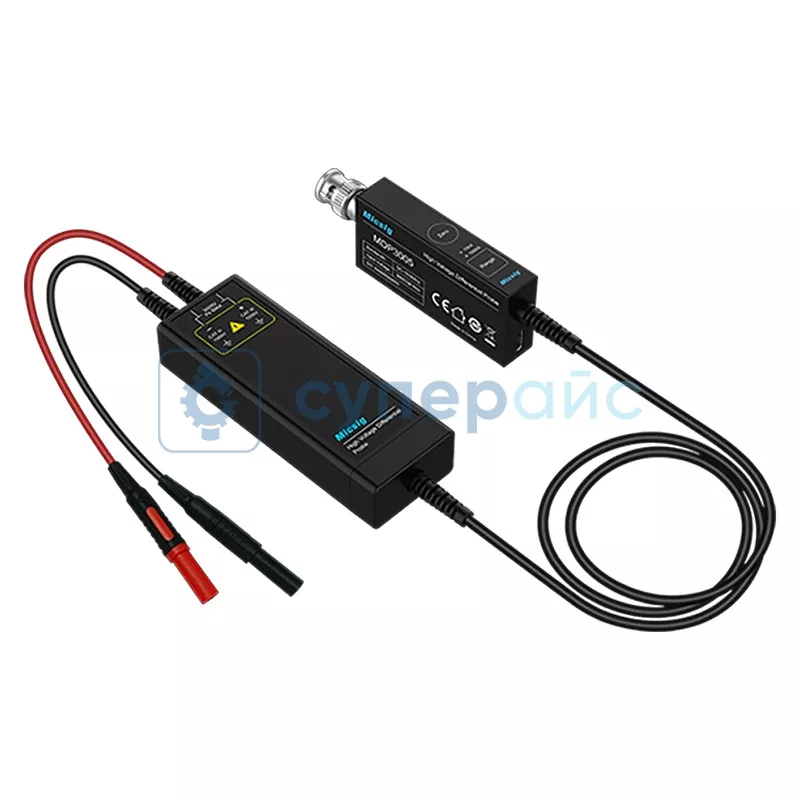

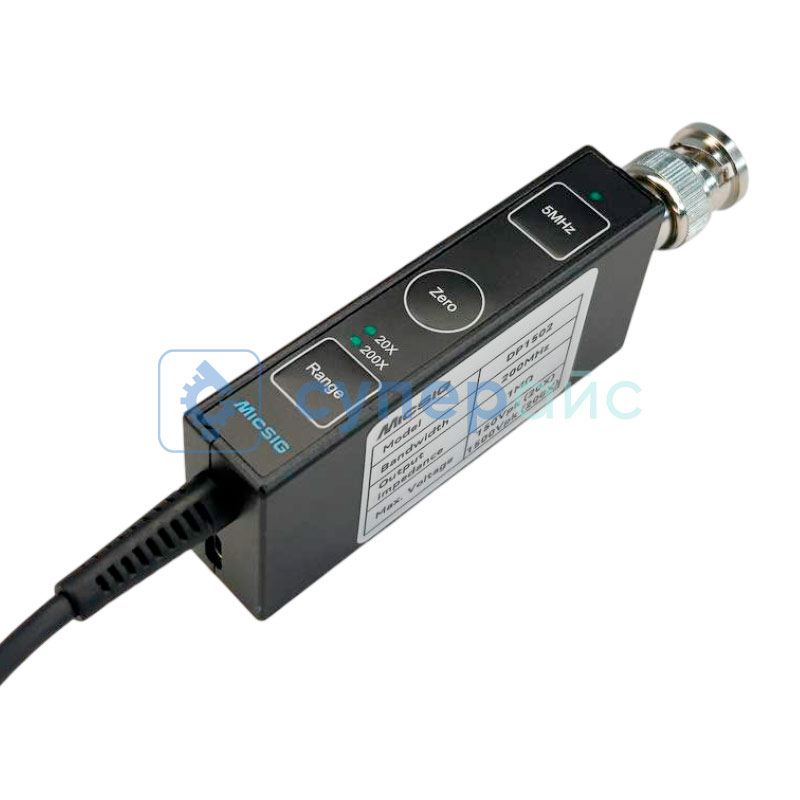

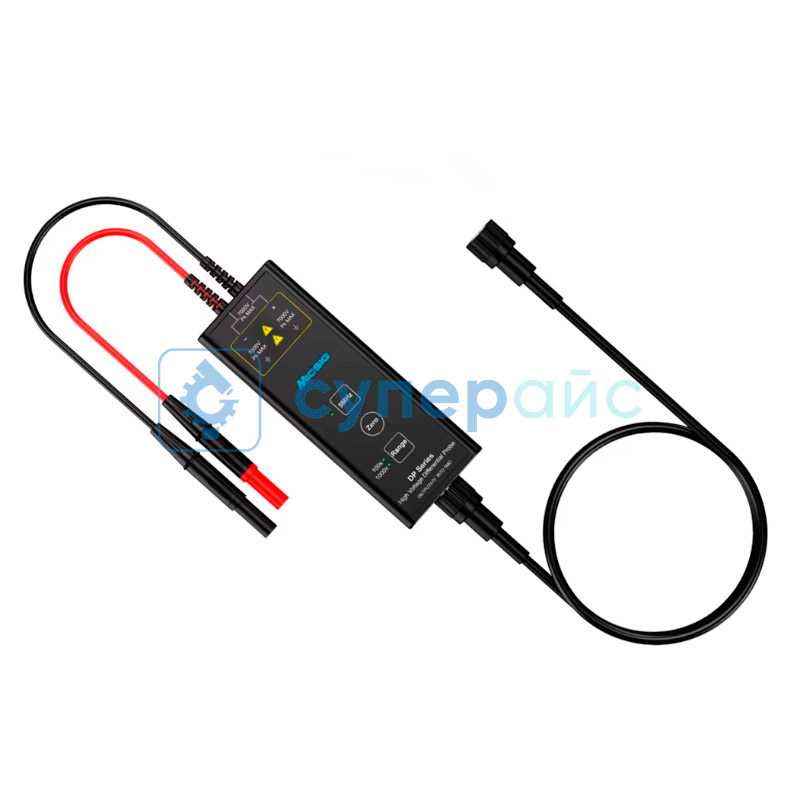

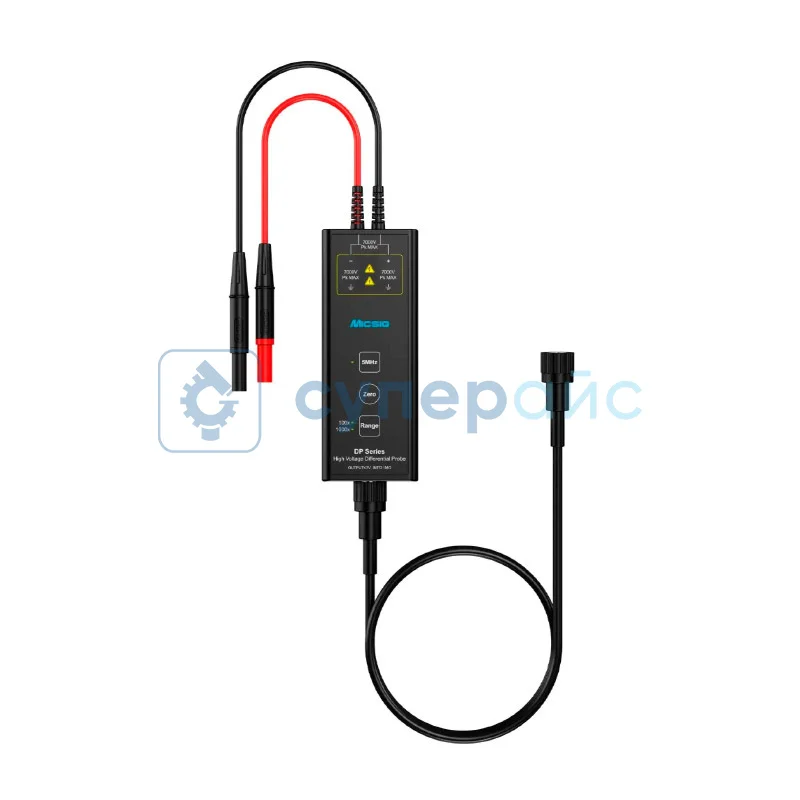

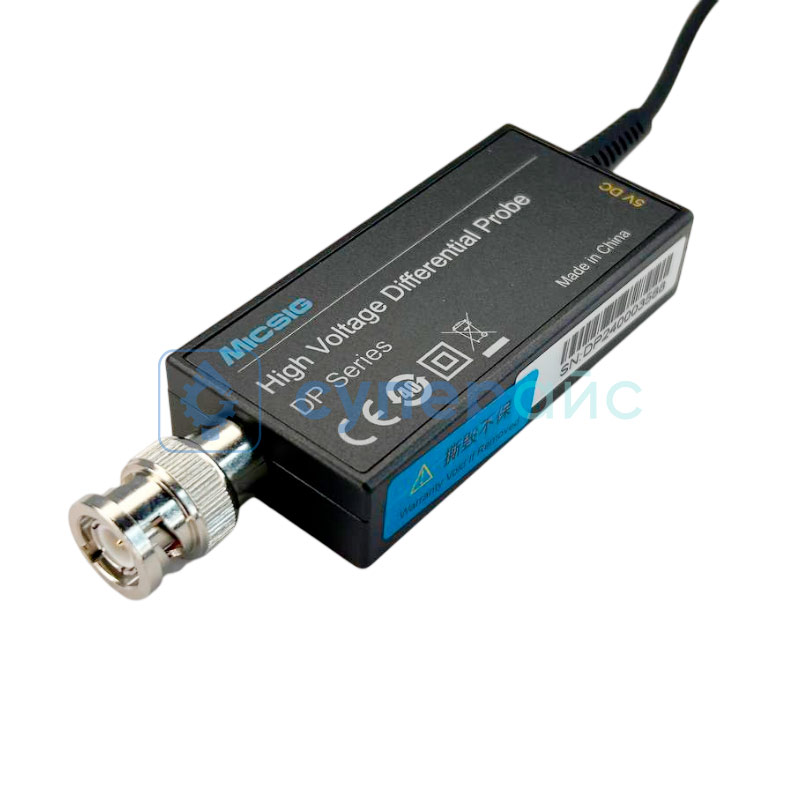

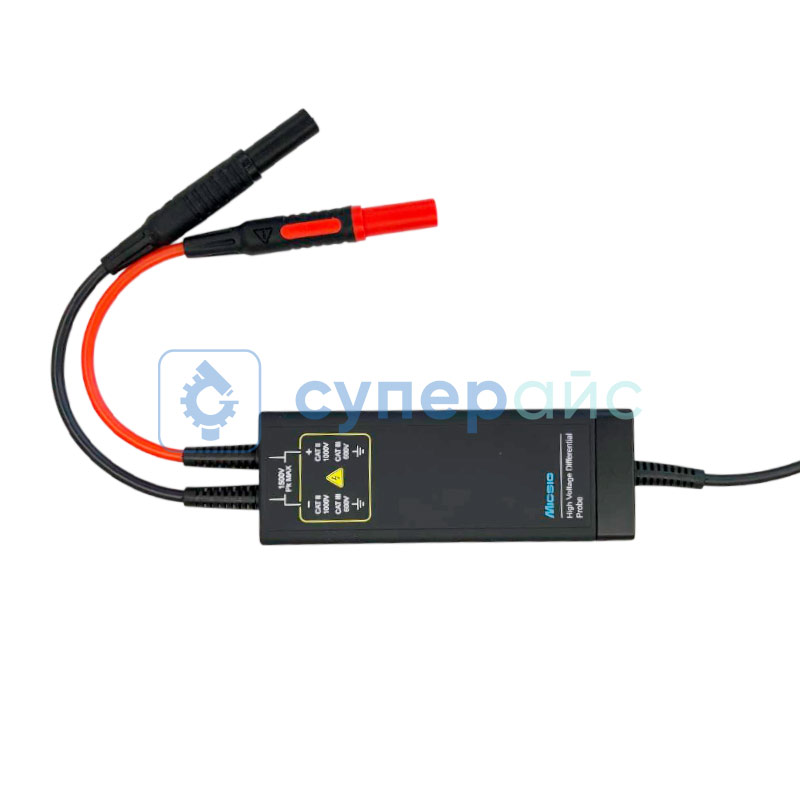

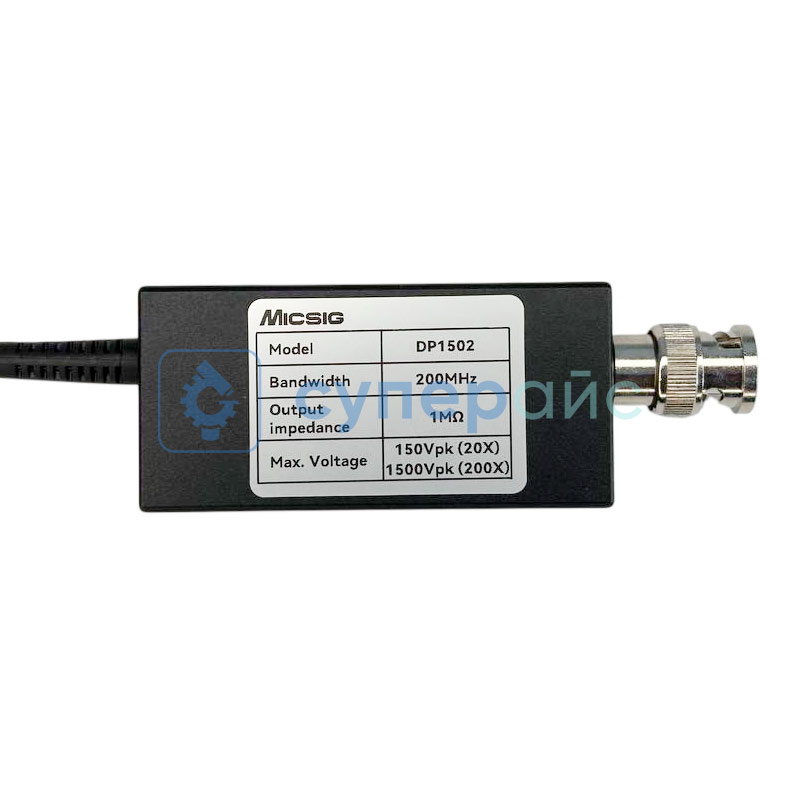

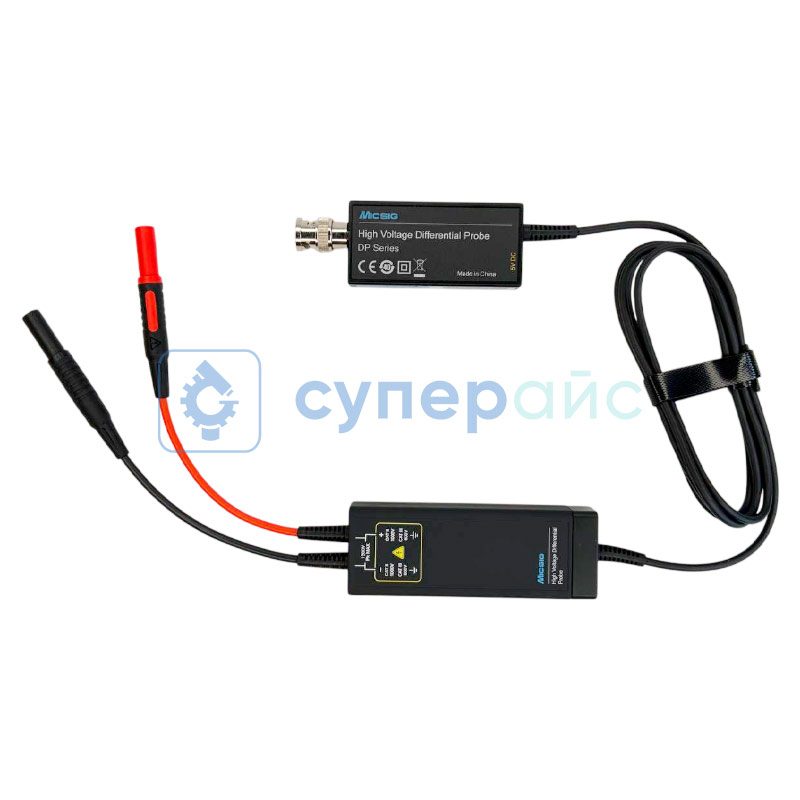

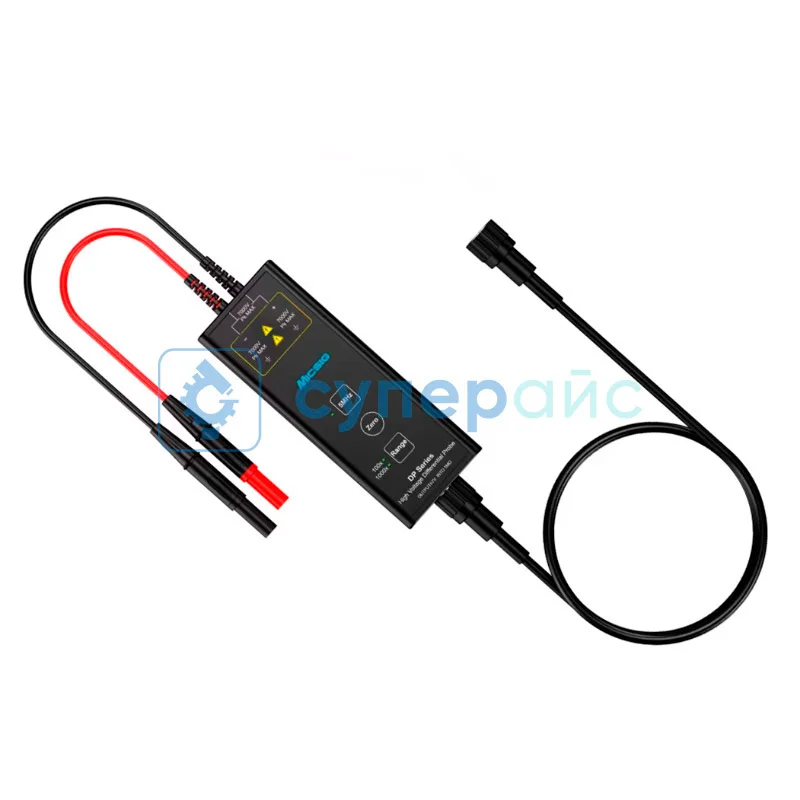

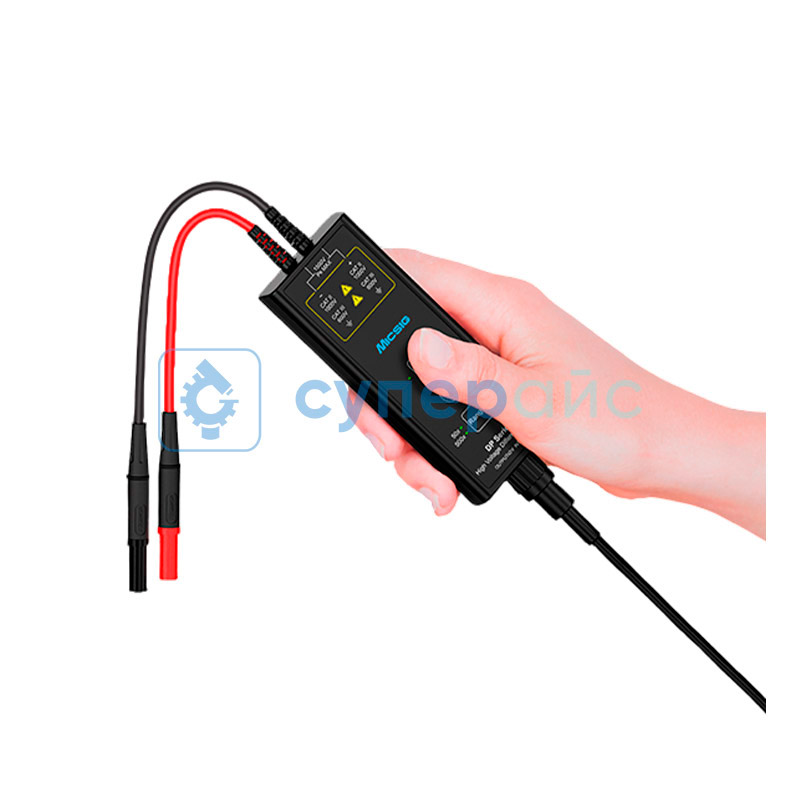

Micsig DP1502 - дифференциальный осциллографический пробник с полосой пропускания 200 МГц. Он нужен там, где обычный щуп с зажимом на землю подключать нельзя: в силовой электронике, сетевых цепях и узлах с плавающим потенциалом. Пробник измеряет разность напряжений между двумя точками и передаёт сигнал на вход осциллографа через кабель BNC.
Основные характеристики
- Полоса пропускания 200 МГц: хватает для фронтов в импульсных источниках питания, инверторах и цифровых цепях.
- Коэффициенты деления 50x и 500x: первый для невысоких напряжений, второй для высоковольтных участков схемы.
- Максимальное дифференциальное напряжение 150 В/1500 В в зависимости от выбранного коэффициента.
- Максимальное входное напряжение 1000 В по CAT II и 600 В по CAT III.
- Точность ±2 %: погрешности достаточно для наладки, сервисных и учебных измерений.
- Сигнализация превышения диапазона: пробник предупреждает, когда сигнал выходит за рабочие пределы.

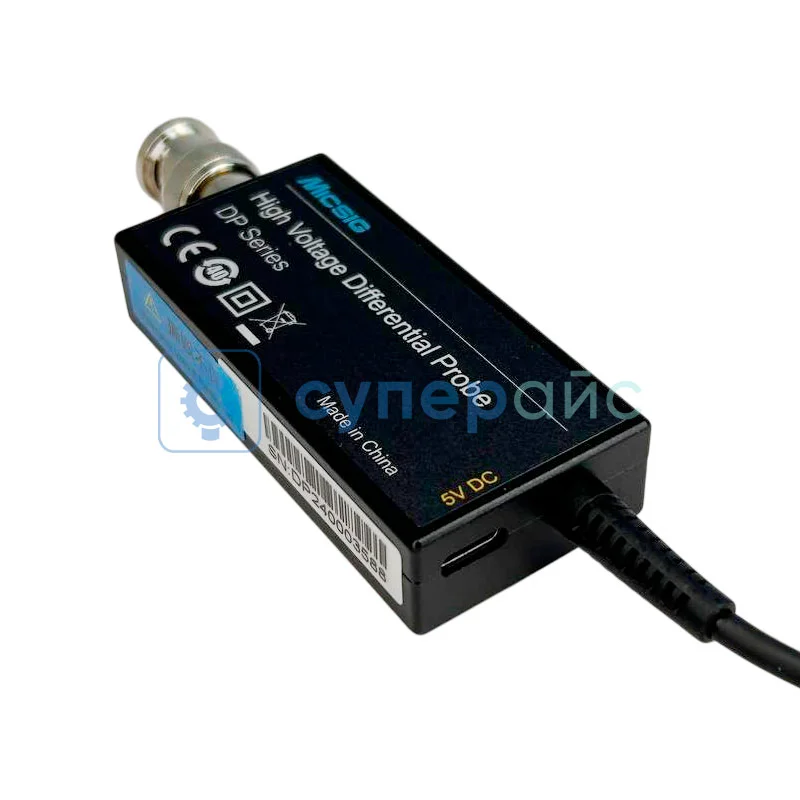

- Питание 5 В через USB Type-C: от USB-порта или от блока питания из комплекта.
Для каких задач
Главная задача DP1502 - смотреть сигналы, которые не привязаны к общему проводу. Это сигнал на затворе верхнего ключа полумоста, напряжения в инверторах и DC-DC преобразователях, цепи с питанием от сети. Земляной зажим обычного щупа в таких точках может вызвать короткое замыкание через общий провод осциллографа, а дифференциальный вход эту проблему снимает.
Производитель относит пробник к задачам проектирования, отладки и ремонта электроники, а также к обучению и научным исследованиям. Рабочие условия: температура 0-40 °C, влажность 5-85 %. Габариты корпуса 135x50x25 мм.
Совместимость и комплектация

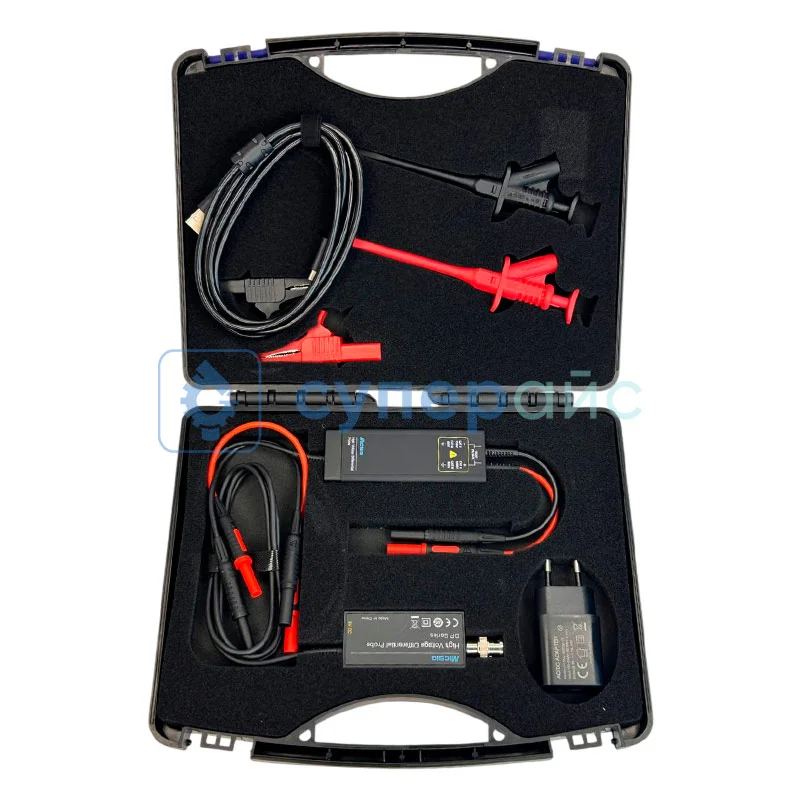

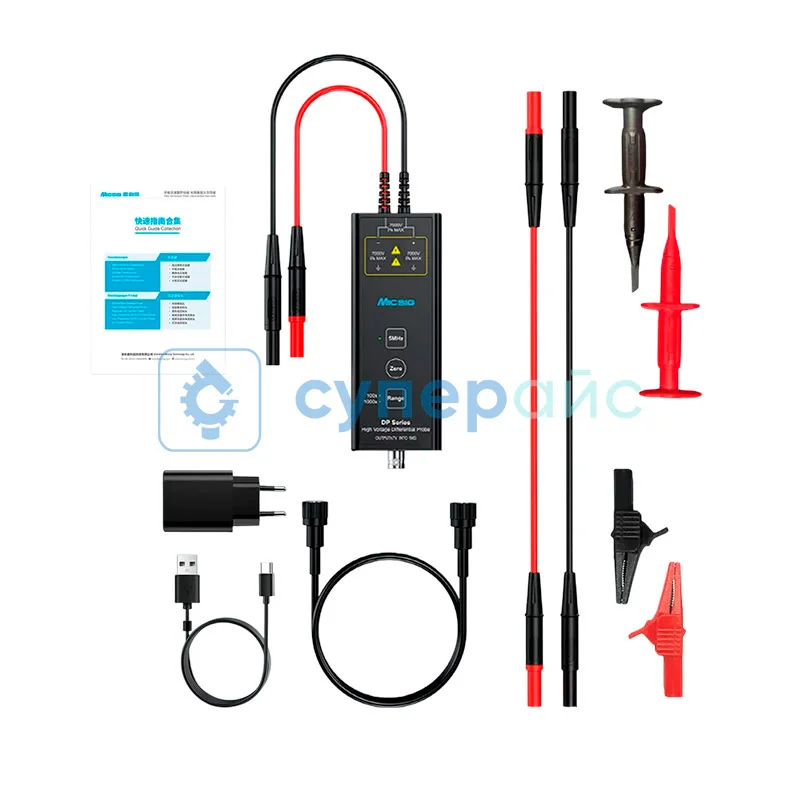

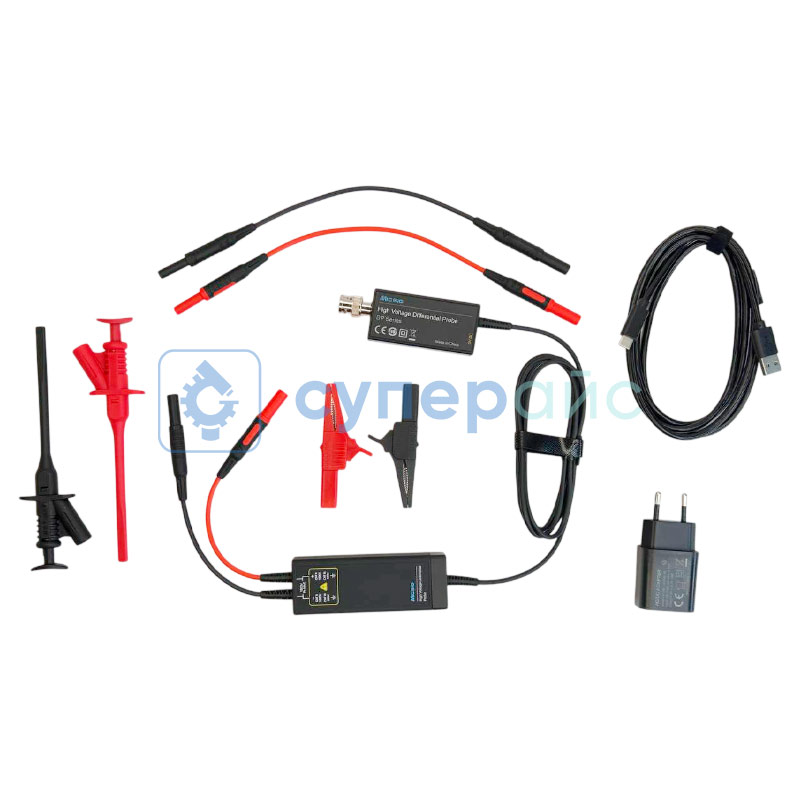

Пробник совместим с осциллографами Micsig SATO1004, STO1004, STO2002, ATO1104, TO1004, ETO5004, MDO2504 и MHO3-2504. В комплект входят пара крючковых зажимов, пара зажимов «крокодил», пара удлинительных входных кабелей, блок питания, выходной кабель BNC, USB-кабель и краткое руководство.
Micsig DP1502 подойдёт инженерам силовой электроники, мастерам сервисных центров и автоэлектрикам, которые работают с осциллографами Micsig и измеряют сигналы в цепях без общей земли.
